水星 Mercury 25 2 CYL (International) 0N055505 & Up - 爆炸图零件明细

两冲程 化油器 · Belgium - Cat.# 90-803821006 · 共 31 个部位 · 1165 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	853799A4	黄色线缆总成	CABLE ASSEMBLY Yellow	1
2	853799A3	白色线缆总成	CABLE ASSEMBLY White	1
3	803799A1	点火检测器	IGNITION CHECKER	1
4	804977A1	交流发电机总成	ALTERNATOR SET	1
4	804977T01	交流发电机套件	ALTERNATOR KIT	1
5	82303115	螺钉	SCREW	2
6	17175	线束总成	HARNESS ASSEMBLY	1
7	803798A1	整流器套装	RECTIFIER KIT	1
7	8M0123939	整流器套装	RECTIFIER KIT	1
8	803583A05	遥控器安装套件	ATTACHING KIT Remote Control	1
8	8M0059840	遥控安装套件	ATTACHING KIT R/C	1

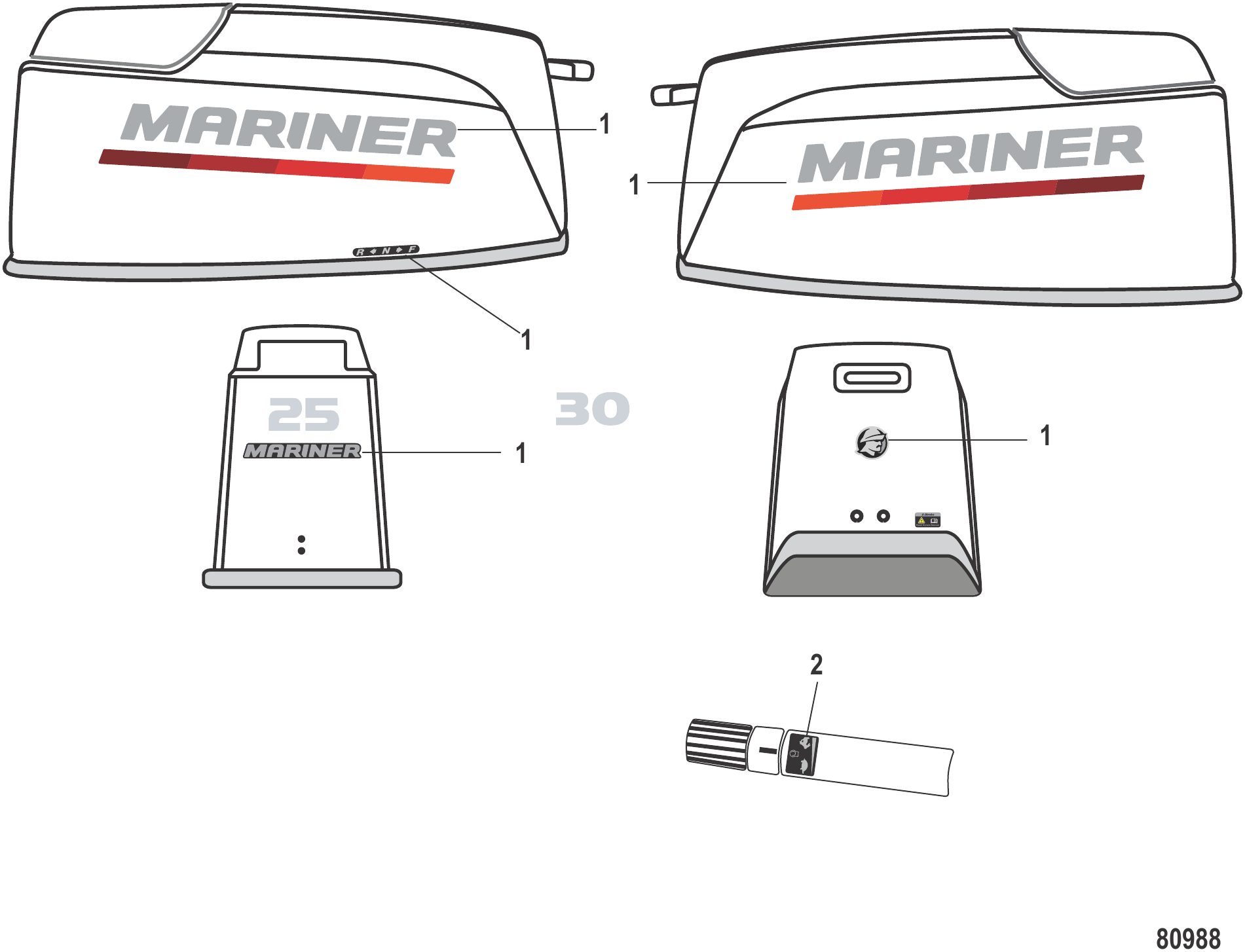

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242338	水手15-30贴花套装	DECAL SET Mariner 15 - 30	1
2	8M0097201	舵柄贴花	DECAL Tiller	1

图 3化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	803687A2	化油器	CARBURETOR	1
1	803687T02	化油器	CARBURETOR	1
1	803687A3	化油器	CARBURETOR	1
1	803687T03	化油器	CARBURETOR	1
2	8036921	主喷管	MAIN NOZZLE	1
2	8036922	主喷管	MAIN NOZZLE	1
3	8036881	主量孔(#95)	JET Main (#95)	1
3	8036882	主量孔(#98)	JET Main (#98)	1
4	8036891	怠速量孔(#50)	JET Pilot (#50)	1
4	8036892	怠速量孔(#48)	JET Pilot (#48)	1
5	16252	盖帽	CAP	1
6	16253	浮子	FLOAT	1
7	162544	浮子阀	FLOAT VALVE	1
7	898101063	浮子阀	FLOAT VALVE	1
8	853721	阀门销	PIN Valve	1
9	16255	卡扣	CLIP	1
10	16256	销	PIN	1
11	162571	螺钉	SCREW	1
12	8036911	浮子室	FLOAT BOWL	1
12	803691T01	浮子室	FLOAT BOWL	1
13	16259	O型圈	O-RING	1
14	162601	螺钉	SCREW	4
15	16261	放油螺钉	SCREW Drain	1
16	16262	衬垫	GASKET	1
17	16263	螺钉	SCREW	1
18	16264	弹簧	SPRING	1
19	8129351	引导调节螺钉	SCREW Pilot Adjust	1
20	16266	弹簧	SPRING	1
21	16268	泵体	BODY Pump	1
22	16269	止回阀	CHECK VALVE	2
23	8518131	螺钉	SCREW	2
24	8518141	螺母	NUT	2
25	16272	泵盖	COVER Pump	1
26	162606	螺钉	SCREW	4
27	16274	衬垫	GASKET	1
28	16275	隔膜	DIAPHRAGM	1
29	16325	隔膜	DIAPHRAGM	1
30	16326	衬垫	GASKET	1
31	855540	化油器盖	COVER Carburetor	1
32	855541	衬垫	GASKET	1
33	8555411	衬垫	GASKET	1
34	855542	螺钉	SCREW	2
35	16327	衬垫	GASKET	1
36	8537151	隔套	SPACER	2
37	16329	螺栓(M6 x 85)	BOLT (M6 x 85)	2
37	855809003	螺栓	BOLT	2
38	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
39	953921	不锈钢垫圈	WASHER Stainless Steel	2
40	8036971	空气消声器	SILENCER Air	1
41	16248	燃油滤清器	FILTER Fuel	1
41	8M0157133	燃油滤清器	FILTER Fuel	1
42	804889130	油管	TUBING	1
43	804889130	油管	TUBING	1
44	162262	护孔环	GROMMET	1
45	95395	不锈钢卡扣	CLIP Stainless Steel	4
46	853736	燃油连接器	CONNECTOR Fuel	1
47	17480	螺母	NUT	1
48	8036951	阻风门拉杆	ROD Choke	1
48	8M0155129	阻风门拉杆	ROD CHOKE	1
49	16332	护孔环	GROMMET	1
50	16333	卡扣拉杆	ROD Snap	1
-	803826A2	化油器维修套件	REPAIR KIT Carburetor	1
-	804907A00	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146273	衬垫套件	GASKET SET	1
-	883274A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146271	衬垫套件	GASKET SET	1

图 4夹紧支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	96222	右舷夹紧支架(黑色，1/2英寸螺纹)	CLAMP BRACKET Starboard, Black, 1/2 Inch Thread	1
2	96232	左舷夹紧支架(黑色，1/2英寸螺纹)	CLAMP BRACKET Port, Black, 1/2 Inch Thread	1
2	9623T02	ORD3406-8M0047051	ORD3406-8M0047051	1
3	95379	垫	PAD	2
4	85372214	盖形螺母	CAP NUT	2
5	853769	倾斜管	TILT TUBE	1
5	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
6	85372213	螺母	NUT	1
6	853722029	尼龙螺母	NUT Nylon	1
7	161981	倾斜销	PIN Tilt	1
7	898101207	推力杆	THRUST ROD	1
8	8126455	弹簧	SPRING	1
9	16200A1	蝶形螺丝总成1/2英寸螺纹尺寸	THUMB SCREW ASSEMBLY 1/2 Inch Thread Size	1
9	879194005	ORD 10-8M0060116	ORD 10-8M0060116	1
10	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
11	823913	阳极块	ANODE	1
11	823913Q	阳极块	ANODE	1
12	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
13	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
14	16826	不锈钢垫圈	WASHER Stainless Steel	2
15	853796	间隔销	PIN Spacer	1
15	898101044	定位销	PIN Space	1
16	8230426	螺栓	BOLT	2
17	162101	定位板	SET PLATE	1
17	879194006	定位板	SET PLATE	1
18	8251121	倾斜止动块	STOPPER Tilt	1
18	8M0157131	倾斜止动器	TILT STOPPER	1
18	898101208	倾斜止动块	STOPPER Tilt	1
18	8M0157131	倾斜止动器	TILT STOPPER	1
19	9521810	滚动销	PIN Roll	1
20	8251131	支架	BRACKET	1
21	853774	停机开关	STOP	1
22	953832	弹簧	SPRING	1
23	162132	倒车锁臂	ARM Reverse Lock	1
24	853700	螺钉	SCREW	2
24	879194007	螺钉	SCREW	2
24	879194007	螺钉	SCREW	2
25	953921	不锈钢垫圈	WASHER Stainless Steel	2
26	953834	弹簧	SPRING	1
26	953835	弹簧	SPRING	1
26	879194008	弹簧	SPRING	1
26	879194008	弹簧	SPRING	1
27	162131	倒车锁臂	ARM Reverse Lock	1
28	8537474	倒车锁杆	ROD Reverse Lock	1
29	8150261	开口销	COTTER PIN	1
30	953833	弹簧	SPRING	1
31	8537475	倒车锁连杆	LINK Reverse Lock	1
32	8537591	倒车锁杆	LEVER Reverse Lock	1
32	853759T01	ORD 8M0074784	ORD 8M0074784	1
33	162612	螺栓	BOLT	1
34	17641	波形垫圈	WAVE WASHER	1
35	953921	不锈钢垫圈	WASHER Stainless Steel	1
36	853775	握把	GRIP	1
36	8M0183798	握把	GRIP	1
37	853776	按钮	BUTTON	1
37	8M0245322	止动器	STOPPER	1
38	161263	螺栓	BOLT	2
38	879194310	螺栓	BOLT	2
39	16192	垫圈	WASHER	4
40	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2

图 5机罩0N160522及以下 Cowling 0N160522 and below

REF	零件编号	中文名称	英文名称	数量
1	853778A10	顶盖总成(银色-无标贴)	TOP COWL ASSEMBLY Silver - Un Decaled	1
1	853778A09	顶盖总成(黑色-无标贴)	TOP COWL ASSEMBLY Black - Un Decaled	1
1	8M0063888	ORD 8M0074771	ORD 8M0074771	1
2	8107511	密封件	SEAL	1
3	8537791	进气口	INLET Air	1
3	853779T01	进气口	AIR INLET	1
3	8537792	进气口	INLET Air	1
3	8M0071849	倾斜手柄	TILT HANDLE	1
4	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	4
6	953921	不锈钢垫圈	WASHER Stainless Steel	4
7	162281	橡胶密封件	SEAL Rubber	1
7	8M0065066	密封件	SEAL	1
8	853797A06	贴花套件	DECAL SET	1
8	8M0098676	贴花套件	DECAL SET	1
8	853797A03	贴花套件	DECAL SET	1
8	859257A02	贴花套件	DECAL SET	1
8	8M0098713	服务套件贴纸	DECAL-SERVICE KIT	1
8	858841A02	贴花套件	DECAL SET	1
8	879147A20	贴花套装(Jet 25)	DECAL SET (Jet 25)	1
8	8M0098676	贴花套件	DECAL SET	1
9	8537776	下机罩	BOTTOM COWL	1
9	8M0234864	下机罩	BOTTOM COWL	1
10	8537095	护孔环	GROMMET	1
11	162312	护孔环	GROMMET	1
12	162261	护孔环	GROMMET	1
13	162311	护孔环	GROMMET	1
14	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
15	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
16	895118002	垫圈	WASHER	1
16	953921	不锈钢垫圈	WASHER Stainless Steel	1
17	162221	挂钩	HOOK	1
18	16221	波形垫圈	WAVE WASHER	1
19	953922	垫圈	WASHER	1
20	163365	衬套	BUSHING	1
21	16219	密封件	SEAL	1
22	162186	挂钩杆	HOOK LEVER	1
23	8129603	管接头	NIPPLE	1
23	898101961	管接头	NIPPLE	1
24	823042044	螺栓	BOLT	4
24	16830	螺栓	BOLT	4
25	161404	垫圈	WASHER	4
26	161404	垫圈	WASHER	8
27	8537154	隔套	SPACER	4
27	853715007	隔套	SPACER	4
28	8537437	橡胶支座	MOUNT Rubber	8

图 6机罩0N160523及以上 Cowling 0N160523 and up

REF	零件编号	中文名称	英文名称	数量
1	8M0065067	顶盖总成 银色-无贴花	TOP COWL ASSEMBLY Silver - Undecaled	1
1	8M0065055	顶盖总成 黑色-无贴花	TOP COWL ASSEMBLY Black - Undecaled	1
1	8M0143371	黑色顶盖	TOP COWL BLACK	1
2	8107511	密封件	SEAL	1
3	8M0065230	进气口	INLET Air	1
3	8M0086523	倾斜手柄	TILT HANDLE	1
3	8M0065232	进气口	INLET Air	1
3	8M0086524	倾斜手柄	TILT HANDLE	1
4	8537227	尼龙螺母	NUT Nylon	4
6	953921	不锈钢垫圈	WASHER Stainless Steel	4
8	8M0098677	25/30 Jet贴花套装	DECAL SET 25/30 Jet	1
8	853797A03	贴花套件	DECAL SET	1
8	8M0098714	贴花套件	DECAL SET	1
8	858841A02	贴花套件	DECAL SET	1
8	8M0097224	二冲程25 Jet/30维修贴花套装	DECAL SET Service ME 2 STROKE 25 Jet/30	1
9	8537776	下机罩	BOTTOM COWL	1
9	8M0234864	下机罩	BOTTOM COWL	1
10	8537095	护孔环	GROMMET	1
11	162312	护孔环	GROMMET	1
12	162261	护孔环	GROMMET	1
13	162311	护孔环	GROMMET	1
14	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
15	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
16	895118002	垫圈	WASHER	1
16	953921	不锈钢垫圈	WASHER Stainless Steel	1
17	162221	挂钩	HOOK	1
18	16221	波形垫圈	WAVE WASHER	1
19	953922	垫圈	WASHER	1
20	163365	衬套	BUSHING	1
21	16219	密封件	SEAL	1
22	162186	挂钩杆	HOOK LEVER	1
23	8129603	管接头	NIPPLE	1
23	898101961	管接头	NIPPLE	1
24	823042044	螺栓	BOLT	4
24	16830	螺栓	BOLT	4
25	161404	垫圈	WASHER	4
26	161404	垫圈	WASHER	8
27	8537154	隔套	SPACER	4
27	853715007	隔套	SPACER	4
28	8537437	橡胶支座	MOUNT Rubber	8

图 7曲轴、活塞与连杆 Crankshaft, Pistons and Connecting Rod

REF	零件编号	中文名称	英文名称	数量
1	9614A4	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	9614A07	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	803672A07	曲轴套装	CRANKSHAFT KIT	1
2	8130441	曲轴	CRANKSHAFT	1
2	813044A01	曲轴	CRANKSHAFT	1
2	813044A01	曲轴	CRANKSHAFT	1
3	8130461	曲轴销	PIN Crank	2
3	813046T01	活塞销	PIN-PISTON	2
4	8130471	连杆	CONNECTING ROD	2
4	813047T01	连杆	CONNECTING ROD	2
5	8130482	滚针轴承	BEARING Needle	2
6	8130442	曲轴	CRANKSHAFT	1
6	8M0090847	曲轴	CRANKSHAFT	1
7	160492	滚珠轴承	BEARING Ball	1
7	16049T02	滚珠轴承	BEARING-BALL	1
8	853707A1	密封套件	SEAL KIT	1
9	161791	销	PIN	1
10	8130452	曲轴	CRANKSHAFT	1
10	8M0090848	曲轴	CRANKSHAFT	1
11	8130451	曲轴	CRANKSHAFT	1
11	813045T01	曲轴	CRANKSHAFT	1
12	160571	卡扣	CLIP	4
13	160561	活塞销	PIN Piston	2
13	803680003	活塞销	PIN-PISTON	2
14	96151	活塞	PISTON	2
14	879194T01	标准活塞	PISTON Standard	2
14	96161	活塞	PISTON	2
15	16054A4	活塞环组	RING SET Piston	1
15	8M0080351	活塞环组	RING SET Piston	1
15	16055A4	活塞环组	RING SET Piston	1
15	8M0080350	活塞环组	RING SET Piston	1
16	8130483	滚针轴承	BEARING Needle	2
17	160491	滚珠轴承	BEARING Ball	1
17	8M0119217	滚珠轴承	BEARING-BALL	1
18	160531	键	KEY	1
19	853714	C形卡环	C CLIP	1
20	160492	滚珠轴承	BEARING Ball	1
20	16049T02	滚珠轴承	BEARING-BALL	1
21	853716	垫片	SHIM	AR
22	853715	隔套	SPACER	1
22	8M0233349	隔套	SPACER	1
-	853787A2	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1
-	853787A04	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1

图 8气缸体序列号0N162743及以下 Cylinder Block SN 0N162743 and below

REF	零件编号	中文名称	英文名称	数量
1	815013A1	气缸体	CYLINDER BLOCK	1
2	8129602	接头	FITTING	1
3	9521814	定位销	PIN Dowel	2
4	166951	螺栓	BOLT	8
4	8M0047832	螺栓	BOLT	8
5	166952	螺栓	BOLT	2
5	8M0106721	螺栓	BOLT	2
6	4002217	垫圈	WASHER	10
7	812960006	管接头	NIPPLE	1
8	812960	连接器	CONNECTOR	1
8	8M0064617	管接头	NIPPLE	1
9	95332002	卡扣	CLIP	2
10	95223009	管材(220毫米)	TUBING (220 mm)	1
10	879194473	油管	TUBING	1
10	879194473	油管	TUBING	1
11	853709	O型圈	O-RING	1
12	853707	上油封	SEAL Oil - Upper	1
13	853708	上端盖	END CAP Upper	1
14	853710	定位环	SET RING	1
15	853711	导板	GUIDE PLATE	1
15	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
16	168283	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
17	96302	气缸盖	CYLINDER HEAD	1
17	9630T02	ORD 979-8M0080094	ORD 979-8M0080094	1
-	898101264	韦尔奇塞	WELCH PLUG	1
18	8129391	衬垫	GASKET	1
18	8M0119224	衬垫	GASKET	1
19	168302	螺栓	BOLT	2
19	879194264	螺栓	BOLT	2
20	8537052	节温器盖	CAP Thermostat	1
21	898101194	衬垫	GASKET	1
21	8M0214960	衬垫	GASKET	1
22	853704	节温器	THERMOSTAT	1
22	8M0228413	节温器	THERMOSTAT	1
23	41263M	火花塞	SPARK PLUG	2
23	8M0181925	火花塞	SPARK PLUG	2
23	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	2
23	8M0181925	火花塞	SPARK PLUG	2
24	166981	螺栓	BOLT	10
24	8M0106720	螺栓	BOLT	10
24	8M0065567	螺栓	BOLT	10
24	8M0106720	螺栓	BOLT	10
25	162381	垫圈	WASHER	10
25	8M0106725	垫圈	WASHER	10
25	8M0065568	垫圈	WASHER	10
25	8M0106725	垫圈	WASHER	10
26	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
27	823913	阳极块	ANODE	1
27	823913Q	阳极块	ANODE	1
28	851848018	管材(250毫米)	TUBING (250 mm)	1
28	879194470	软管	HOSE	1
29	853706	排气罩	COVER Exhaust	1
30	8129392	衬垫	GASKET	1
30	812939018	衬垫	GASKET	1
31	8150681	电镀螺栓锁紧垫圈(M5×18)	BOLT AND LOCKWASHER Electroplated (M5 x 18)	9
31	898103A79	螺钉/垫圈套件	SCREW/WASHER KIT	9
31	815068008	达克罗螺栓垫片组(M5x18)	BOLT AND WASHER Dacrotized (M5 x 18)	9
31	8M0130965	螺栓	BOLT	9
32	853712	推力环	THRUST RING	2
33	8537071	下油封	SEAL Oil - Lower	1
34	8537072	油封	SEAL Oil	1
35	8537091	O型圈	O-RING	1
36	853713	下端盖	END CAP Lower	1
36	853713T	下端盖	END CAP-LOWER	1
37	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
38	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
39	42657A3	止回阀	CHECK VALVE	1
-	8M0074837	缸头螺栓/接地线套件	HEAD BOLT/GROUND CABLE KIT	1
40	853740	接地线	GROUND WIRE	1
-	812939A07	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0119225	衬垫套件	GASKET SET	1
-	812939A18	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0119225	衬垫套件	GASKET SET	1
-	853787A04	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1

图 9气缸体序列号0N162744及以上 Cylinder Block SN 0N162744 and up

REF	零件编号	中文名称	英文名称	数量
1	815013A1	气缸体	CYLINDER BLOCK	1
1	8M0190577	气缸体	CYLINDER BLOCK	1
2	8129602	接头	FITTING	1
3	9521814	定位销	PIN Dowel	2
4	8M0047832	螺栓	BOLT	8
4	8M0047832	螺栓	BOLT	10
5	166952	螺栓	BOLT	2
5	8M0106721	螺栓	BOLT	2
6	4002217	垫圈	WASHER	10
7	812960006	管接头	NIPPLE	1
8	812960	连接器	CONNECTOR	1
8	8M0064617	管接头	NIPPLE	1
9	95332002	卡扣	CLIP	2
10	879194473	油管	TUBING	1
11	853709	O型圈	O-RING	1
12	853707	上油封	SEAL Oil - Upper	1
13	853708	上端盖	END CAP Upper	1
14	853710	定位环	SET RING	1
15	853711	导板	GUIDE PLATE	1
15	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
16	168283	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
-	8M0080094	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
17	8M0074301	气缸盖	CYLNDER HEAD	1
18	8M0074297	阳极套件	ANODE KIT	1
18	8M0135965	阳极塞总成	ANODE PLUG ASSEMBLY	1
19	8129391	衬垫	GASKET	1
19	8M0119224	衬垫	GASKET	1
20	168302	螺栓	BOLT	2
20	879194264	螺栓	BOLT	2
21	8537052	节温器盖	CAP Thermostat	1
22	898101194	衬垫	GASKET	1
22	8M0214960	衬垫	GASKET	1
23	853704	节温器	THERMOSTAT	1
23	8M0228413	节温器	THERMOSTAT	1
24	41263M	火花塞	SPARK PLUG	2
24	8M0181925	火花塞	SPARK PLUG	2
24	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	2
24	8M0181925	火花塞	SPARK PLUG	2
25	8M0065567	螺栓	BOLT	10
25	8M0106720	螺栓	BOLT	10
26	8M0065568	垫圈	WASHER	10
26	8M0106725	垫圈	WASHER	10
28	851848018	管材(250毫米)	TUBING (250 mm)	1
28	879194470	软管	HOSE	1
29	853706	排气罩	COVER Exhaust	1
30	8129392	衬垫	GASKET	1
30	812939018	衬垫	GASKET	1
31	8150681	电镀螺栓锁紧垫圈(M5×18)	BOLT AND LOCKWASHER Electroplated (M5 x 18)	9
31	898103A79	螺钉/垫圈套件	SCREW/WASHER KIT	9
31	815068008	达克罗螺栓垫片组(M5x18)	BOLT AND WASHER Dacrotized (M5 x 18)	9
31	8M0130965	螺栓	BOLT	9
32	853712	推力环	THRUST RING	2
33	8537071	下油封	SEAL Oil - Lower	1
34	8537072	油封	SEAL Oil	1
35	8537091	O型圈	O-RING	1
36	853713	下端盖	END CAP Lower	1
36	853713T	下端盖	END CAP-LOWER	1
37	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
38	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
39	42657A3	止回阀	CHECK VALVE	1
-	8M0074837	缸头螺栓/接地线套件	HEAD BOLT/GROUND CABLE KIT	1
40	853740	接地线	GROUND WIRE	1
-	812939A18	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0119225	衬垫套件	GASKET SET	1
-	8M0074333	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0190579	PH 25/30/JET 2S	PH 25/30/JET 2S	1

图 10驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	821986A5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	8M0050993	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	822118	双头螺柱(.437x2.500)	STUD (.437 x 2.500)	8
3	822107	定位销	PIN Dowel	2
4	165411	套筒	SLEEVE	2
5	822006A1	轭架	YOKE	1
5	822006T01	黑色轭架	YOKE Black	1
6	995241	螺钉(.437-14x2.00)	SCREW (.437-14 x 2.00)	2
7	326481	垫片(.450x.690x.090)	WASHER (.450 x .690 x .090)	2
8	8221231	螺钉(.562x2.500)	SCREW (.562 x 2.500)	2
9	180451	垫圈	WASHER	2
10	8221241	螺钉(.375x2.00)	SCREW (.375 x 2.00)	1
11	8221221	轭架(非驱动轴壳体部件)	YOKE (NOT PART OF DRIVESHAFT HOUSING)	2
11	8M0051215	黑色轭架	YOKE Black	2

图 11驱动轴壳体延长套件 Driveshaft Housing Extension Kits

REF	零件编号	中文名称	英文名称	数量
1	853783A1	延长套件	EXTENSION KIT	1
1	853783T01	延伸壳体	HOUSINT-EXTENSION	1
2	853784A1	延长套件	EXTENSION KIT	1
2	853784T01	延伸壳体	HOUSING-EXTENSION	1
3	853789	螺柱	STUD	4
4	8537891	螺柱	STUD	1
4	853789003	螺柱	STUD	1
5	853701	垫圈	WASHER	5
5	8M0135942	垫圈	WASHER	5
6	853722023	螺母	NUT	5
6	879194337	螺母	NUT	5
7	16698006	螺钉	SCREW	4
7	879194306	螺栓	BOLT	4
8	803726001	螺栓	BOLT	1
8	879194308	螺栓	BOLT	1
9	853701	垫圈	WASHER	5
9	8M0135942	垫圈	WASHER	5
10	161702	水管	TUBE Water	1
10	161703	水管	TUBE Water	1
11	161743	凸轮杆	CAM ROD	1
11	161744	凸轮杆	CAM ROD	1
12	853794	固定座	RETAINER	1
13	161364	驱动轴	DRIVESHAFT	1

图 12电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	13624	点火板	IGNITION PLATE	1
2	7778A14	开关盒总成	SWITCHBOX ASSEMBLY	2
3	90815	螺钉(#12-24x2.250)	SCREW (#12-24 x 2.250)	2
4	94453	衬套	BUSHING	2
5	94304	隔套	SPACER	2
6	60871A10	线束总成	WIRE ASSEMBLY	2
7	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
8	62310A2	拉线总成	CABLE ASSEMBLY	1
9	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	20
10	65999A3	线缆总成(黑色)	CABLE ASSEMBLY Black	1
11	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	1
12	38055	螺钉(0.190-32x0.620)	SCREW (.190-32 x .620)	1
13	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	1
14	42813	螺钉（#10-32 X 0.380）	SCREW (#10-32 X .380)	1
15	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	3
16	19064	衬套	BUSHING	3
17	825380	护孔环	GROMMET	3
17	825380001	护孔环	GROMMET	3
18	814634	卡箍	CLAMP	2
19	57792	垫圈	WASHER	3
20	78986	双头螺柱(.312-18/.312-24 x 1.750)	STUD (.312-18/.312-24 x 1.750)	3
20	8M0034434	螺柱	STUD	3
21	82670911	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	1
22	816770	整流器	RECTIFIER	1
22	8M0058226	整流器	RECTIFIER	1
23	38055	螺钉(0.190-32x0.620)	SCREW (.190-32 x .620)	2
24	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	3
25	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	3
26	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
27	822179	护孔环	GROMMET	2
28	818968	衬套	BUSHING	2
28	8M0214955	衬套	BUSHING	2
29	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	2
30	65999A2	线缆总成(黑色)	CABLE ASSEMBLY Black	1
31	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
32	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
33	34437	垫圈	WASHER	2
34	67980	螺母(.312-18)	NUT (.312-18)	2
34	82670910	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	2
35	60466A10	接地线总成	CABLE ASSEMBLY Ground	1
36	88439A14	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
36	88439A2	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
-	76366A4	电气面板总成	PANEL ASSEMBLY Electrical	1
-	76366T04	电气面板总成	PANEL ASSY-ELEC	1
37	76366	安装板	PLATE	1
38	66582	瞬时开关(启动,注油)	MONTENTARY SWITCH (STARTER, PRIMER)	2
39	66581	燃油开关	SWITCH FUEL	1
40	856654A2	开关壳体总成	HOUSING ASSEMBLY Switch	1
41	75095A2	盖帽	CAP	1
41	75095Q2	盖帽缓冲器总成	CAP AND BUMPER ASSEMBLY	1
42	45915	端子排	TERMINAL BLOCK	2
43	61393A8	电线	WIRE	2
44	93940A2	线束总成	HARNESS ASSEMBLY	1
45	22875	卡扣	CLIP	1
46	69205	C形垫圈	C WASHER	1
46	8M0084613	C形垫圈	C-WASHER	1
47	48591	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	2
48	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
49	29072	螺钉（#10-32 X 0.625）	SCREW (#10-32 x .625)	2
50	96113	不锈钢螺钉(#10-32x0.880)	SCREW (#10-32 x .880) Stainless Steel	1
51	45812	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	5
51	859124	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	5

图 13电启动组件 Electric Starter Components

REF	零件编号	中文名称	英文名称	数量
-	853805A4	电动起动机套件	STARTER MOTOR KIT Electric	1
1	853805A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	8M0236367	启动马达	STARTER MOTOR	1
2	853806	驱动套件	DRIVE KIT	1
3	853807	正极电刷	BRUSH (Positive)	2
4	8538071	负极电刷	BRUSH (Negative)	1
5	853808	电刷架	HOLDER Brush	1
6	16126	螺栓	BOLT	2
7	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
8	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
9	853819	橡胶件	RUBBER	1
10	8538151	启动机电缆总成	CABLE ASSEMBLY Starter	1
10	8M0069818	接地电缆	CABLE Ground	1
11	8538161	盖帽	CAP	2
12	853809	启动电磁阀	SOLENOID Starter	1
12	853809T	电磁阀	SOLENOID	1
13	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
15	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
16	853810	电气安装板	PLATE Electrical Mounting	1
16	8M0103003	电气板	ELEC. PLATE	1
17	853817	支架	BRACKET	1
17	8M0103004	开关支架	BRACKET-SWITCH NE	1
18	953964	螺栓	BOLT	3
18	8M0047745	螺栓	BOLT	3
19	16705	螺栓	BOLT	2
20	813275	卡箍	CLAMP	3
21	16081	不锈钢螺母	NUT Stainless Steel	1
22	16079	锁紧垫圈	LOCKWASHER	1
23	953963	螺栓	BOLT	3
24	8538116	整流器	RECTIFIER	1
25	803820	接地线	GROUND WIRE	1
26	16123	螺钉(25毫米)	SCREW (25 mm)	1
27	9528611	轴环	COLLAR	2
28	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
29	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
30	853812	端子排	TERMINAL BLOCK	1
31	853813A1	保险丝线束总成	WIRE ASSEMBLY Fuse	1
32	853814	保险丝	FUSE	1
33	853816	盖帽	CAP	1
34	853815	蓄电池线	WIRE Battery	1
34	8M0069793	蓄电池电缆	BATTERY CABLE	1
35	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
36	8537402	接地线	GROUND WIRE	1
37	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
37	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
38	853818	螺旋护套	SPIRAL WRAP	1

图 14电启动选装件 Electric Starter Optional Parts

REF	零件编号	中文名称	英文名称	数量
1	853829A1	阻风门电磁阀总成(电动遥控)	SOLENOID ASSEMBLY Choke (Electric Remote)	1
2	853830	柱塞(电动遥控)	PLUNGER (Electric Remote)	1
3	853831	挂钩(电动遥控)	HOOK (Electric Remote)	1
4	952189	定位销(电动遥控)	PIN Dowel (Electric Remote)	1
5	853832	阻风门轴杆(电动遥控)	ROD Choke Shaft (Electric Remote)	1
5	853832001	杆	ROD	1
6	85372216	螺母(电动遥控)	NUT (Electric Remote)	1
6	85372210	螺母	NUT	1
7	162454	螺钉(电动遥控)	SCREW (Electric Remote)	3
8	17169	卡箍(电动遥控)	CLAMP (Electric Remote)	1
9	16827	螺钉(电动遥控)	SCREW (Electric Remote)	1
10	162262	护孔环(电动遥控)	GROMMET (Electric Remote)	1
11	171711	空挡开关总成(电动舵柄)	SWITCH ASSEMBLY Neutral (Electric Tiller)	1
11	8M0127937	空档开关	SWITCH Neutral	1
12	853822	垫圈(电动舵柄)	WASHER (Electric Tiller)	1
12	803842A1	隔套套件	SPACER KIT	1
13	853823	挡板(电动舵柄)	PLATE (Electric Tiller)	1
14	853820A1	主开关(电动舵柄)	MAIN SWITCH (Electric Tiller)	1
15	853821	保护罩(电动舵柄)	PROTECTOR (Electric Tiller)	1
-	853805A4	电动起动机套件	STARTER MOTOR KIT Electric	1
-	853805T04	ORD 8M0073936	ORD 8M0073936	1

图 15燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
-	840368A1	燃油泵总成(完整)	PUMP ASSEMBLY Fuel (COMPLETE)	1
1	840368	燃油泵	PUMP Fuel	1
1	840368A1	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	840367	支架	BRACKET	1
3	8490314	螺钉	SCREW	2
4	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
4	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
5	94865	燃油滤清器	FILTER Fuel	1
5	94865T	滤清器	FILTER	1
6	944631	燃油接头	FITTING Fuel	1
7	94273	燃油接头	FITTING Fuel	1
8	45559	端子排	TERMINAL BLOCK	1
9	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2

图 16燃油箱（塑料-6.6加仑） Fuel Tank (Plastic - 6.6 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	823504A1	燃油箱总成-塑料6.6加仑	TANK ASSEMBLY Fuel - Plastic 6.6 Gallon	1
2	823536	油量表/油箱盖总成	GAUGE/CAP ASSEMBLY	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	823532A1	燃油连接套件	CONNECTOR KIT Fuel	1
3	8M0175545	燃油连接套件 6.6	CONN KIT FUEL 6.6	1
4	823533	O型圈	O-RING	1
5	823534	滤网	SCREEN	1
6	881807	燃油管路总成	FUEL LINE ASSEMBLY	1
6	8M0126969	燃油管	FUEL LINE	1
7	853798	卡箍	CLAMP	1
8	8537361	燃油连接器	CONNECTOR Fuel	1
8	8M0120628	燃油接头	FUEL CONNECTOR	1
9	13330A3	注油泵总成	BULB ASSEMBLY Primer	1
9	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
10	13331A1	止回阀总成(进口)	CHECK VALVE ASSEMBLY (Inlet)	1
10	13331A3	止回阀总成	CHECK VALVE ASSEMBLY	1
11	13331A2	止回阀总成(出口)	CHECK VALVE ASSEMBLY (Outlet)	1
11	13331A4	止回阀总成	CHECK VALVE ASSEMBLY	1
12	4158210	尼龙卡箍(大)	CLAMP Nylon (Large)	2
13	415827	尼龙卡箍(小)	CLAMP Nylon (Small)	2
13	41582Q7	卡箍	CLAMP	2
14	897711	连接器(.250-18)	CONNECTOR (.250-18)	1
14	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
15	415827	尼龙卡箍	CLAMP Nylon	1
15	41582Q7	卡箍	CLAMP	1

图 17齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	825132A6	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	825132A8	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8M0070908	GC 25/30 2S LG	GC 25/30 2S LG	1
1	825132A4	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0057242	GC BASIC 25/30 4S	GC BASIC 25/30 4S	1
2	8130484	滚针轴承	BEARING Needle	1
2	813048006	轴承	BEARING	1
3	953681	放油螺钉	SCREW Drain	2
3	8M0229353	堵头	PLUG	2
4	95220	衬垫	GASKET	2
4	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
5	853763	滤水器组	STRAINER SET Water	1
6	17635	螺钉	SCREW	1
7	85372210	螺母	NUT	1
8	16133	滤水器	STRAINER Water	1
9	160941	螺钉	SCREW	1
9	898101959	螺钉	SCREW	1
10	853762	平衡鳍板	TRIM TAB	1
11	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
12	161722	凸轮	CAM	1
12	8M0172382	离合器凸轮	CLUTCH CAM	1
13	161732	凸轮杆	CAM ROD	1
13	161742	凸轮杆	CAM ROD	1
13	161743	凸轮杆	CAM ROD	1
13	161744	凸轮杆	CAM ROD	1
14	16179	销	PIN	2
15	161762	衬套	BUSHING	1
16	161772	O型圈	O-RING	1
17	161782	O型圈	O-RING	1
18	162111	螺栓	BOLT	1
18	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
19	953921	不锈钢垫圈	WASHER Stainless Steel	1
20	853794	固定座	RETAINER	1
21	85372211	螺母	NUT	1
22	16138T01	小齿轮(12齿)	GEAR Pinion (12 Teeth)	1
23	8126454	弹簧	SPRING	1
24	853765	管道	PIPE	1
24	853765T	导套	GUIDE	1
25	161352	驱动轴	DRIVESHAFT	1
25	161362	驱动轴	DRIVESHAFT	1
25	16136T02	长驱动轴	DRIVESHAFT Long	1
25	161363	驱动轴	DRIVESHAFT	1
25	161364	驱动轴	DRIVESHAFT	1
26	161551	键	KEY	1
27	161282	圆锥滚子轴承	BEARING Tapered roller	1
27	16128T02	轴承总成	BEARING ASSEMBLY	1
28	813276001	垫片(0.1)	SHIM (0.1)	AR
28	813276015	垫片(0.15)	SHIM (0.15)	AR
28	813276003	垫片(0.3)	SHIM (0.3)	AR
28	813276005	垫片(0.5)	SHIM (0.5)	AR
29	161622	油封	SEAL Oil	1
30	8537096	O型圈	O-RING	1
31	952188	定位销	PIN Dowel	2
32	8260531	水泵壳体	HOUSING Water Pump	1
33	161602	衬垫	GASKET	1
34	161592	耐磨板	WEAR PLATE	1
35	161582	衬垫	GASKET	1
36	161541	叶轮	IMPELLER	1
36	8M0214912	叶轮	IMPELLER	1
37	161572	嵌件	INSERT	1
38	161562	水泵上壳体	HOUSING Upper Water Pump	1
39	8230425	螺栓	BOLT	4
39	879194269	螺栓	BOLT	4
40	161681	密封件	SEAL	1
-	853792A1	水泵维修套件	REPAIR KIT Water Pump	1
-	853792T01	水泵维修包	REPAIR KIT W/P	1
-	853792A2		REPAIR KIT Water Pump - Chrome	1
-	95220A1	齿轮箱垫片组	GASKET SET Gearcase	1
-	8M0089639	齿轮箱垫片组	GASKET SET Gearcase	1

图 18齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	803729A5	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete (Short)	1
-	8M0172380	GC 6-9.8 2S SH	GC 6-9.8 2S SH	1
-	803729A6	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete (Long)	1
-	8M0070902	GC 6-9.8 2S LG	GC 6-9.8 2S LG	1
1	803729A4	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	803729T04	ORD1668-803729A14	ORD1668-803729A14	1
30	8037331	滚珠轴承	BEARING Ball	1
31	8037391	前进齿轮	GEAR Forward	1
31	8M0156174	锥齿轮总成	BEVEL GEAR ASSEMBLY	1
32	8037411	倒挡齿轮	GEAR Reverse	1
32	8M0156178	锥齿轮C	BEVEL GEAR C	1
33	16140	垫圈	WASHER	1
34	16141	垫片(0.1)	SHIM (0.1)	AR
34	813277	垫片(0.15)	SHIM (0.15)	AR
35	8037441	螺旋桨轴	PROPELLER SHAFT	1
35	8M0070782	螺旋桨轴	PROPELLER SHAFT	1
36	8037451	离合器	CLUTCH	1
37	16150	离合器销	PIN Clutch	1
38	176674	弹簧(51毫米)	SPRING (51 mm)	1
38	892777002	弹簧(58毫米)	SPRING (58 mm)	1
39	16152	凸轮从动件	FOLLOWER Cam	1
40	8537642	固定座	RETAINER	1
41	803732A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
41	803732T03	轴承座总成	CARRIER ASSEMBLY Bearing	1
42	16131	O型圈	O-RING	1
43	16130	油封	SEAL Oil	1
44	16128	滚珠轴承	BEARING Ball	1
45	82304233	螺栓	BOLT	2
45	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
46	8037431	推力座	THRUST HOLDER	1
46	8M0131240	推力座	THRUST HOLDER	1
47	804974	螺旋桨(8.5)	PROPELLER (8.5)	1
47	897618A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
47	804974003	螺旋桨(6.5)	PROPELLER (6.5)	1
47	897610A10	BLMX 8.9X6.5	BLMX 8.9X6.5	1
47	804974002	螺旋桨(7)	PROPELLER (7)	1
47	897614A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
48	16147	螺旋桨螺母	PROP NUT	1
49	815026	开口销	COTTER PIN	1
50	16146	垫圈	WASHER	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1

图 19喷泵单元 Jet Unit

REF	零件编号	中文名称	英文名称	数量
-	NSS	喷射单元总成(不单独销售)	NOT SOLD SEPARATE Jet Unit-Complete	1
1	879147A17	涡壳壳体	HOUSING Volute	1
1	879345T89	涡壳壳体	HOUSING-VOLUTE	1
2	827490	润滑油管	HOSE Lube	1
3	878378	倒车挡板(带缓冲)	GATE Reverse - With Bumper	1
4	878376	换挡连杆套件	SHIFT LINKAGE KIT	1
5	898101657	换挡凸轮	SHIFT CAM	1
6	898101922	适配板	ADAPTER PLATE	1
7	898101795	螺栓	BOLT	1
8	895141	不锈钢垫圈	WASHER Stainless Steel	1
8	879194340	垫圈	WASHER	1
9	16695006	螺栓	BOLT	1
9	879194307	螺栓	BOLT	1
10	898101654	垫圈	WASHER	1
10	879194342	垫圈	WASHER	1
11	853722023	螺母	NUT	1
11	879194337	螺母	NUT	1
12	823042045	螺栓	BOLT	4
12	879194254	螺栓	BOLT	4
13	898101654	垫圈	WASHER	4
13	879194342	垫圈	WASHER	4
14	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
15	16826	不锈钢垫圈	WASHER Stainless Steel	2
16	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	1
17	879147A19	驱动轴总成	DRIVESHAFT ASSEMBLY	1
17	879345T90	驱动轴	DRIVESHAFT	1
18	827189	套筒	SLEEVE	1
19	827190	螺母	NUT	1
20	878388001	螺钉	SCREW	1
21	823042076	螺栓	BOLT	4
21	879194256	螺栓	BOLT	4
22	898101654	垫圈	WASHER	4
22	879194342	垫圈	WASHER	4
23	855708T25	叶轮	IMPELLER	1
24	801405625	叶轮键	KEY Impeller	1
25	801404625	叶轮垫片	SHIM Impeller	1
26	801403625	锁紧垫圈	TAB WASHER	1
27	801412T01	进气壳体总成	HOUSING ASSEMBLY Intake	1
28	827188T04	衬套	LINER	1
29	889246A72	阳极套件	ANODE KIT	1
30	801432001	螺栓(M6x25)	BOLT (M6 x 25)	2
31	879652003	垫圈	WASHER	2
32	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	6

图 20喷水推进泵组件 Jet Water Pump Components

REF	零件编号	中文名称	英文名称	数量
1	952188	定位销	PIN Dowel	2
2	161701	水管	TUBE Water	1
3	161681	密封件	SEAL	1
4	898101656	螺栓	BOLT	4
4	879194252	螺栓	BOLT	4
5	895106	不锈钢垫圈	WASHER Stainless Steel	4
5	16826	不锈钢垫圈	WASHER Stainless Steel	4
6	161562	水泵上壳体	HOUSING Upper Water Pump	1
7	161572	嵌件	INSERT	1
8	161541	叶轮	IMPELLER	1
8	8M0214912	叶轮	IMPELLER	1
9	161551	键	KEY	1
10	161582	衬垫	GASKET	1
11	898101921	导流板	PLATE Guide	1
12	898101381	衬垫	GASKET	1
13	889246025	水泵壳体	HOUSING Water Pump	1

图 21歧管/簧片阀 Manifold/Reed

REF	零件编号	中文名称	英文名称	数量
1	853717A4	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
2	853718	螺柱	STUD	2
2	8M0106728	螺柱	STUD	2
3	168284	螺栓	BOLT	9
4	8537021	衬垫	GASKET	1
4	853702007	衬垫	GASKET	1
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
7	853719	簧片阀总成	REED BLOCK ASSEMBLY	1
7	853719T	簧片阀组	REED BLOCK	1
8	8230311	螺钉	SCREW	1
9	16818	锁紧垫圈	LOCKWASHER	1
10	809931044	垫圈	WASHER	1
11	885193	限流器	RESTRICTOR	1
-	853780A1	化油器维修套件	REPAIR KIT Carburetor	1
-	812939A1	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0119225	衬垫套件	GASKET SET	1
-	853787A2	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1
-	853787A04	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1

图 22反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	803716A2	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T02	反冲启动器	RECOIL STARTER	1
2	8037162	启动器壳体	HOUSING Starter	1
2	803716T	启动器壳体	HOUSING-STARTER	1
3	812645T	启动器弹簧组	SPRING SET Starter	1
4	812633	启动器滑轮	SHEEVE Starter	1
5	812634	回位弹簧	SPRING Return	2
6	812635	棘轮	RATCHET	2
6	8M0060217	棘轮	RATCHET	2
7	812636	摩擦弹簧	SPRING Friction	1
8	812637	螺栓	BOLT	1
8	8M0060218	螺栓	BOLT	1
9	812638	摩擦片	FRICTION PLATE	1
10	12066A9	绳索	ROPE	1
10	12066Q10	启动绳@2	ROPE-STARTER@2	1
11	812640	启动绳手柄	HANDLE Starter Rope	1
12	812641	固定座	RETAINER	1
13	161101	密封板	PLATE Seal	1
14	812642	启动器滑轮	PULLEY Starter	1
15	168281	螺钉与锁紧垫圈	SCREW AND LOCKWASHER	3
16	17634	启动锁	LOCK Starter	1
17	8555449	螺钉总成	SCREW ASSEMBLY	1
18	17637	轴环	COLLAR	1
18	895130	轴环	COLLAR	1
19	17638	弹簧	SPRING	1
19	812645007	弹簧	SPRING	1
20	8037211	凸轮	CAM	1
21	17641	波形垫圈	WAVE WASHER	1
22	855544	螺钉总成	SCREW ASSEMBLY	1
23	898101933	卡扣拉杆	ROD Snap	2
24	8036815	启动机锁杆	LOCK ROD Starter	1
25	16705	螺栓	BOLT	3
26	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
27	8049001	启动机支架	BRACKET Starter	1
28	8049002	启动机支架	BRACKET Starter	1
29	168282	螺栓	BOLT	4
30	813275	卡箍	CLAMP	1
31	855545	轴环	COLLAR	1

图 23遥控装置-4000侧装（非动力升降） Remote Control-4000 Side Mount (Non Power Trim)

REF	零件编号	中文名称	英文名称	数量
-	881170A9	遥控器电启动-无动力升降	REMOTE CONTROL Electric Start - Non Power Trim	1
1	NSS	不单独出售前壳体	NOT SOLD SEPARATE Housing, Front	1
2	170622	贴花(前进-空档-倒档)	DECAL (F-N-R)	1
3	NSS	不单独出售油门摩擦贴花	NOT SOLD SEPARATE Decal, Throttle Friction	1
4	NSS	不单独出售运行/关闭贴花	NOT SOLD SEPARATE Decal, Run/Off	1
5	850731A2	线束总成	HARNESS ASSEMBLY	1
6	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
7	11023	堵头	PLUG	1
8	881148T04	手柄套件	HANDLE KIT	1
8	8M0205858	非升降手柄套件	HDL KIT-NON-TRIM	1
9	NSS	不单独出售手柄轮毂	NOT SOLD SEPARATE Hub, Handle	1
10	4007154	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
11	12038	垫圈	WASHER	1
11	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1
12	40118107	螺钉（M5×18）	SCREW (M5 x 18)	5
13	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
14	16921	锁杆支架	BRACKET Lock Bar Support	1
15	87775510	螺钉（M4×10）	SCREW (M4 x 10)	1
16	881138	红色锁杆	LOCK BAR Red	1
16	8M0207317	黑色锁杆	LOCK BAR-BLACK	1
17	16924	弹簧	SPRING	1
18	8811411	握把	GRIP	1
19	881146	堵头	PLUG	1
20	881137A1	盖/贴花总成	CAP/DECAL ASSEMBLY	1
21	40118107	螺钉（M5×18）	SCREW (M5 x 18)	2
22	16923	外锁紧垫圈	LOCKWASHER External	2
23	16899	空档锁支架	HOLDER Neutral Lock	1
23	16899T	空档锁支架	HOLDER Neutral Lock	1
24	16917	盖板	COVER	1
25	40116110	螺钉（M6×110）	SCREW (M6 x 110)	3
25	40116110T	螺钉（M6×110）	SCREW (M6 x 110)	3
26	881145	油门摩擦旋钮	KNOB Throttle Friction	1
27	16896	垫圈	WASHER	1
28	13194	挡圈	RING Retaining	1
29	16895	制动臂总成	ARM ASSEMBLY Brake	1
30	16875	轴承(内径1.750)	BEARING (1.750 Inside Diameter)	2
31	16874	垫圈	WASHER	1
32	13541	公插头	PLUG Male	AR
32	13540	母头护帽	CAP Female	AR
33	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
34	85899A1	卡箍总成	CLIP ASSEMBLY	2
35	NSS	不单独出售换挡总成	NOT SOLD SEPARATE Gear Shift Assembly	1
36	16868	轴承(内径0.750)	BEARING (.750 Inside Diameter)	1
37	16870	垫圈	WASHER	1
38	16873	凸轮滚轮	ROLLER Cam	1
39	NSS	不单独出售驱动齿轮	NOT SOLD SEPARATE Drive Gear	1
40	NSS	不单独出售螺柱总成板	NOT SOLD SEPARATE Plate, Stud Assembly	1
41	4005683	螺钉（M4×6）	SCREW (M4 x 6)	2
42	16886	卡扣	CLIP	1
43	16888	弹簧	SPRING	1
44	16884	滚轮	ROLLER	1
45	16883	鼓轮总成	DRUM ASSEMBLY	1
46	16922	波形垫圈	WAVE WASHER	1
47	NSS	不单独出售底盖	NOT SOLD SEPARATE Cover, Bottom	1
48	NSS	不单独出售顶盖	NOT SOLD SEPARATE Cover, Top	1
49	16887	轴承(内径0.810)	BEARING (.810 Inside Diameter)	1
50	40118106	螺钉(M5 x 12)	SCREW (M5 x 12)	2
51	16919A1	带贴花杆总成	LEVER ASSEMBLY With Decal	1
52	NSS	不单独出售快速怠速提升贴花	NOT SOLD SEPARATE Decal, Lift for Fast Idle	1
53	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	3
54	401196	螺母 (M6)	NUT (M6)	3
55	17063T	隔套	SPACER	1
56	71942	衬套	BUSHING	1
57	17009A5	点火开关总成	SWITCH ASSEMBLY Ignition	1
58	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
59	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2
60	40056105	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
61	16879	定位滚轮	ROLLER Detent	1
62	16880	卡扣	CLIP	1
63	16882	弹簧	SPRING	5
64	4005647	螺钉（M3×16）	SCREW (M3 x 16)	2
65	17277	开关总成	SWITCH ASSEMBLY	1
65	17277T	空档安全开关	SWITCH Neutral Safety	1
66	91941A8	开关总成	SWITCH ASSEMBLY	1
67	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
68	850753A1	索具垫片套件	SPACER KIT Rigging	1
69	4008820	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
70	892542A01	换挡负载指示工具	INDICATOR Shift Load Tool	1

图 24遥控安装套件 Remote Control Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	853800A1	遥控器安装套件	ATTACHING KIT Remote Control	1
-	853800T01	ORD 853800A02	ORD 853800A02	1
1	853804	换挡连接套件	CONNECTOR SHIFT KIT	1
2	17029	垫圈	WASHER	2
3	16705	螺栓	BOLT	2
4	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
5	8538021	换挡线固定座	RETAINER Shift Cable	1
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
7	8230428	螺栓	BOLT	2
8	8538022	转向钩板	PLATE Steering Hook	1
9	16192	垫圈	WASHER	2
10	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
11	8150681	电镀螺栓锁紧垫圈(M5×18)	BOLT AND LOCKWASHER Electroplated (M5 x 18)	2
11	898103A79	螺钉/垫圈套件	SCREW/WASHER KIT	2
12	16079	锁紧垫圈	LOCKWASHER	2
13	853802	油门线固定座	RETAINER Throttle Cable	1
14	16081	不锈钢螺母	NUT Stainless Steel	2
15	853803	护孔环	GROMMET	1
16	17028	弹簧	SPRING	1
17	17027	盖帽	CAP	1
18	17026	支架	BRACKET	1
19	853801	球头关节	BALL JOINT	1
20	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
21	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
22	17169	卡箍	CLAMP	1
23	16827	螺钉	SCREW	1
24	853799A1	拉线总成	CABLE ASSEMBLY	1
24	853799A2	拉线总成	CABLE ASSEMBLY	1
25	162262	护孔环	GROMMET	1
26	853988A1	遥控装置	REMOTE CONTROL	1
26	8M0178532	遥控装置	REMOTE CONTROL	1
27	853989	螺钉	SCREW	3
28	853990	隔套	SPACER	3
29	853991	垫圈	WASHER	3
30	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
31	8539921	接线端子	TERMINAL EYE	2
32	160572	E型卡环	E RING	2
33	853993	护孔环	GROMMET	1
34	853994	堵头	PLUG	2
35	853995	护孔环	GROMMET	1
36	8539951	护孔环	GROMMET	1
37	853997A1	双遥控安装套件	MOUNTING KIT Twin Remote Control	1
38	NSS	油门/换挡线(不单独销售)	NOT SOLD SEPARATE Throttle/shift Cable	1

图 25维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
0	803821	零件手册25/30HP(2缸/430cc)国际版	PARTS MANUAL 25/30HP (2 Cyl/430cc) International	1
0	853845	用户指南	OWNERS GUIDE	1
0	853985	维修手册	SERVICE MANUAL	1

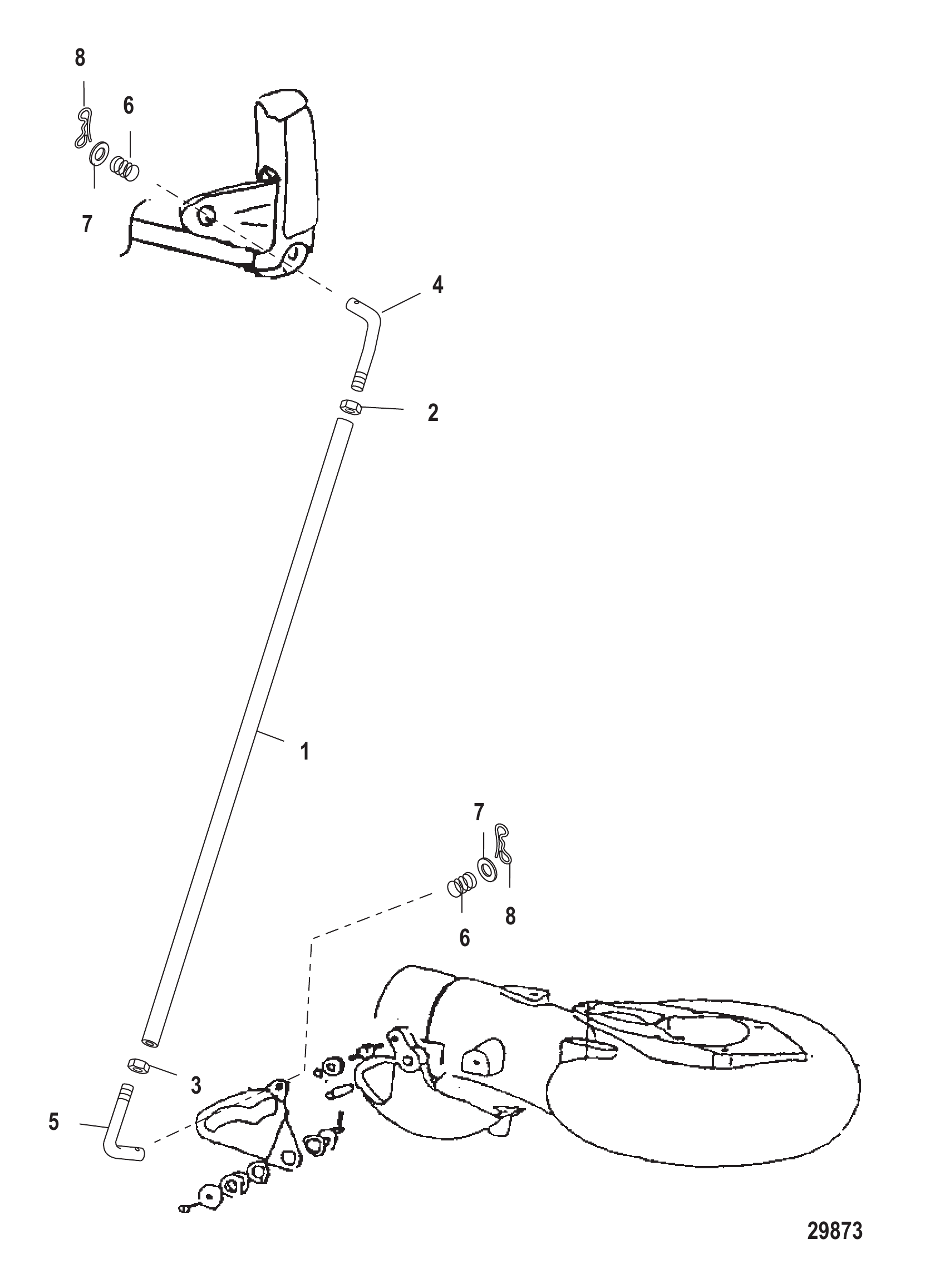

图 26换挡连杆(喷泵) Shift Linkage (Jet)

REF	零件编号	中文名称	英文名称	数量
1	898101641	换挡连杆	SHIFT ROD	1
2	16825	螺母	NUT	1
2	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
3	898101644	螺母	NUT	1
4	898101642	连杆	LINK ROD	1
5	898101643	连杆	LINK ROD	1
6	898101645	弹簧	SPRING	2
7	16826	不锈钢垫圈	WASHER Stainless Steel	2
8	8M0021224	蝶形夹	CLIP Bow-Tie	2

图 27启动锁 Starter Lock

REF	零件编号	中文名称	英文名称	数量
1	8537229	盖形螺母	CAP NUT	1
2	8126452	弹簧	SPRING	1
3	16335	垫圈	WASHER	2
4	853761	启动机锁杆	LOCK LEVER Starter	1
5	160572	E型卡环	E RING	1
6	8537473	启动机锁杆	LOCK ROD Starter	1
6	853747A11	连杆/摇臂套件	ROD/ARM KIT	1
6	853747011	启动锁杆	ROD Starter Lock	1
6	8M0157279	启动锁杆	ROD STARTER LOCK	1
7	176431	快拆连杆	SNAP Link Rod	1
7	8M0169412	卡扣杆	SNAP ROD	1
8	853759	联锁杆	LEVER Interlock	1
8	853747A11	连杆/摇臂套件	ROD/ARM KIT	1
9	162453	螺钉	SCREW	2
10	895118002	垫圈	WASHER	1
10	953921	不锈钢垫圈	WASHER Stainless Steel	1
11	8537232	波形垫圈	WAVE WASHER	2
12	8537433	衬套	BUSHING	2
13	8537451	连杆接头	ROD JOINT	1
14	953925	垫圈	WASHER	1
15	8150262	开口销	COTTER PIN	1
16	8537225	螺母	NUT	3
16	16081	不锈钢螺母	NUT Stainless Steel	3
17	8537472	启动机锁臂杆	ROD Starter Lock Arm	1
18	853748	快拆连杆	SNAP Link Rod	1
19	853760	止动杆	LEVER Stop	1
19	8M0096696	止动杆	STOP LEVER	1
20	16826	不锈钢垫圈	WASHER Stainless Steel	1
21	853745	盖帽	CAP	2
22	8537461	油门止动臂杆	ROD Throttle Stop Arm	1
23	853744	球头关节	BALL JOINT	1
23	853744001	球头关节	BALL JOINT	1
24	853710	定位环	SET RING	1
25	8126321	启动器壳体	HOUSING Starter	1
25	812632T01	启动器壳体	HOUSING-STARTER	1
26	853766	止动板	PLATE Stopper	1
27	853759003	启动锁臂	ARM Starter Lock	1

图 28旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	813029023	旋转支架	SWIVEL BRACKET	1
1	8M0161543	旋转支架	SWIVEL BRACKET	1
2	824969	润滑脂接头	FITTING Grease	5
3	823042041	螺栓	BOLT	1
3	879194260	螺栓	BOLT	1
4	8537435	衬套	BUSHING	2
5	162052	摩擦片	FRICTION PLATE	1
6	953831	弹簧	SPRING	1
7	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
8	898101089	接地线	WIRE Ground	1
9	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
10	853770A1	转向轴总成	SHAFT ASSEMBLY Steering	1
10	853770T01	转向轴	SHAFT-STEERING	1
11	8537141	C形卡环	C CLIP	1
12	161403	垫圈	WASHER	1
12	879194002	垫圈	WASHER	1
13	162041	上推力板	THRUST PLATE Upper	1
14	898101091	接地线	WIRE Ground	2
15	8537436	衬套	BUSHING	2
16	162382	垫圈	WASHER	4
17	8537721	锁紧板	LOCK PLATE	4
18	85372215	螺母	NUT	4
19	16204004	推力板	THRUST PLATE	1
20	853786	下轭架	YOKE Bottom	1
21	8537731	缓冲垫	BUMPER	1
22	8537142	C形环	C-RING	1
23	161313	O型圈	O-RING	1
23	16109003	O型圈	O-RING	1

图 29节气门联动装置 Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	853744001	球头关节	BALL JOINT	1
2	853745	盖帽	CAP	2
3	16081	不锈钢螺母	NUT Stainless Steel	5
4	8537462	连杆	LINK ROD	1
4	853746004	连杆	LINK ROD	1
5	16123	螺钉(25毫米)	SCREW (25 mm)	2
6	8537181	螺柱	STUD	1
6	879194297	螺柱	STUD	1
7	853743	衬套	BUSHING	2
8	853701	垫圈	WASHER	1
8	8M0135942	垫圈	WASHER	1
9	95374	尼龙螺母	NUT Nylon	1
10	8537422	执行器臂	ARM Actuator	1
10	8M0103002	提前臂总成	ADVANCER ARM ASSY	1
11	8537476	连杆	LINK ROD	1
11	853747009	连杆	LINK ROD	1
12	853748002	快拆连杆	SNAP Link Rod	1
13	8537451	连杆接头	ROD JOINT	1
14	853749	销	PIN	1
14	853749001	销	PIN	1
14	853749001	销	PIN	1
15	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
16	953925	垫圈	WASHER	1
17	8150262	开口销	COTTER PIN	1
18	162452	螺钉	SCREW	1
19	895118002	垫圈	WASHER	1
19	953921	不锈钢垫圈	WASHER Stainless Steel	1
20	8537503	节气门凸轮	CAM Throttle	1
21	8537232	波形垫圈	WAVE WASHER	1
22	8537431	衬套	BUSHING	1
23	176431	快拆连杆	SNAP Link Rod	2
23	8M0169412	卡扣杆	SNAP ROD	2
24	8537471	油门连杆	ROD Throttle Link	1
24	853747010	连杆	LINK ROD	1
25	853710	定位环	SET RING	1
26	160932	油门轴	SHAFT Throttle	1
-	832586A4	舵柄套件	TILLER HANDLE KIT	1
-	8M0136142	手柄套件	HANDLE KIT	1
