水星 Mercury 225 MARATHON (3.0L) 0G245605 THRU 0G760299 - 爆炸图零件明细

两冲程化油器 · USA - Cat.# 90-82440396 · 共 52 个部位 · 2253 条零件

1附件 2锚支架(所有型号)(序列号0G303046及以上)3锚支架(非SEAPRO/MARATHON)(序列号0G303045及以下)4锚支架(SEAPRO/MARATHON)(序列号0G303045及以下)5泄放系统(左舷)(序列号0G438000至0G485988)6泄放系统(左舷)(序列号0G485989及以上)7泄放系统(左舷)(序列号0G437999及以下)8泄放系统(右舷)(序列号0G438000至0G485988)9泄放系统(右舷)(序列号0G485989及以上)10泄放系统(右舷)(序列号0G437999及以下)11下机罩 12化油器(SEAPRO/MARATHON)(序列号0G303045及以下)13化油器(序列号0G303045及以下)14化油器(序列号0G303046及以上)15曲轴活塞与连杆 16气缸体与端盖 17驱动轴壳体(序列号0G437999及以下)18驱动轴壳体(序列号0G438000及以上)19双机连接杆套件 20电气系统(所有型号-序列号0G303046及以上)21电气系统(SEAPRO/MARATHON 序列号0G303045及以下)22电气系统(序列号0G129221及以下非SEAPRO/MARATHON)23电气系统(序列号0G129222-0G303045 非SEAPRO/MARATHON)24排气板 25飞轮/定子 26燃油管路(非SEAPRO/MARATHON)27燃油管路(SEAPRO/MARATHON)28燃油泵 29齿轮箱壳体(螺旋桨-标准-序列号0G437999及以下-1623-822442C2)30齿轮箱壳体(螺旋桨-反转-序列号0G437999及以下-1623-822442C2铸件)31齿轮箱图表(序列号0G129221及以下)32齿轮箱图表(序列号0G129222至0G437999)33齿轮箱图表(序列号0G438000及以上)34齿轮箱壳体(驱动-标准/反转-0G437999及以下-1623-822442C2)35齿轮箱壳体(驱动-标准/反转-0G438000及以上-1623-822442C3)36齿轮箱壳体(螺旋桨-反转-G438000及以上-1623-822442C3)37齿轮箱壳体(螺旋桨-标准-0G438000及以上-1623-822442C3)38仪表装置 39杂项信息 40喷油组件 41动力升降组件 8M0231193 42动力升降组件（金属马达壳体）43动力升降组件（塑料马达壳体）44动力升降马达 45簧片阀组/消音器 46启动马达 47转向连接套件 48旋转支架与转向臂 49专用工具 50顶罩 51艉板支架(序列号0G589999及以下)52艉板支架(序列号0G590000及以上)

图 1附件 ACCESSORIES

零件编号	中文名称	英文名称	数量
15969A3	甲板加油套件	DECK FILL KIT Oil	1
812497A2	二极管总成(双引擎)	DIODE ASSEMBLY (DUAL ENGINE)	1
898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
44357A2	冲洗附件	FLUSHING ATTACHMENT	1
44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
852400	冲洗接头	FLUSH COUPLING	1
19674A2	开关/拉绳套件	SWITCH/LANYARD KIT	1
19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
88334A2	防腐电极套件	MERCATHODE KIT	1
8M0180081	防腐电极套件	MERCATHODE KIT	1
86300A5	防腐电极监测器	MERCATHODE MONITOR	1
41729A3	软管延长套件	HOSE EXTENSION KIT	1
825191A1	索具软管套件	RIGGING HOSE KIT	1
825191A3	停产参见PB99-4	NLA SEE PB99-4	1
17334A2	视觉警告系统(低油位/过热)	VISUAL WARNING SYSTEM (LOW OIL/OVERHEAT)	1

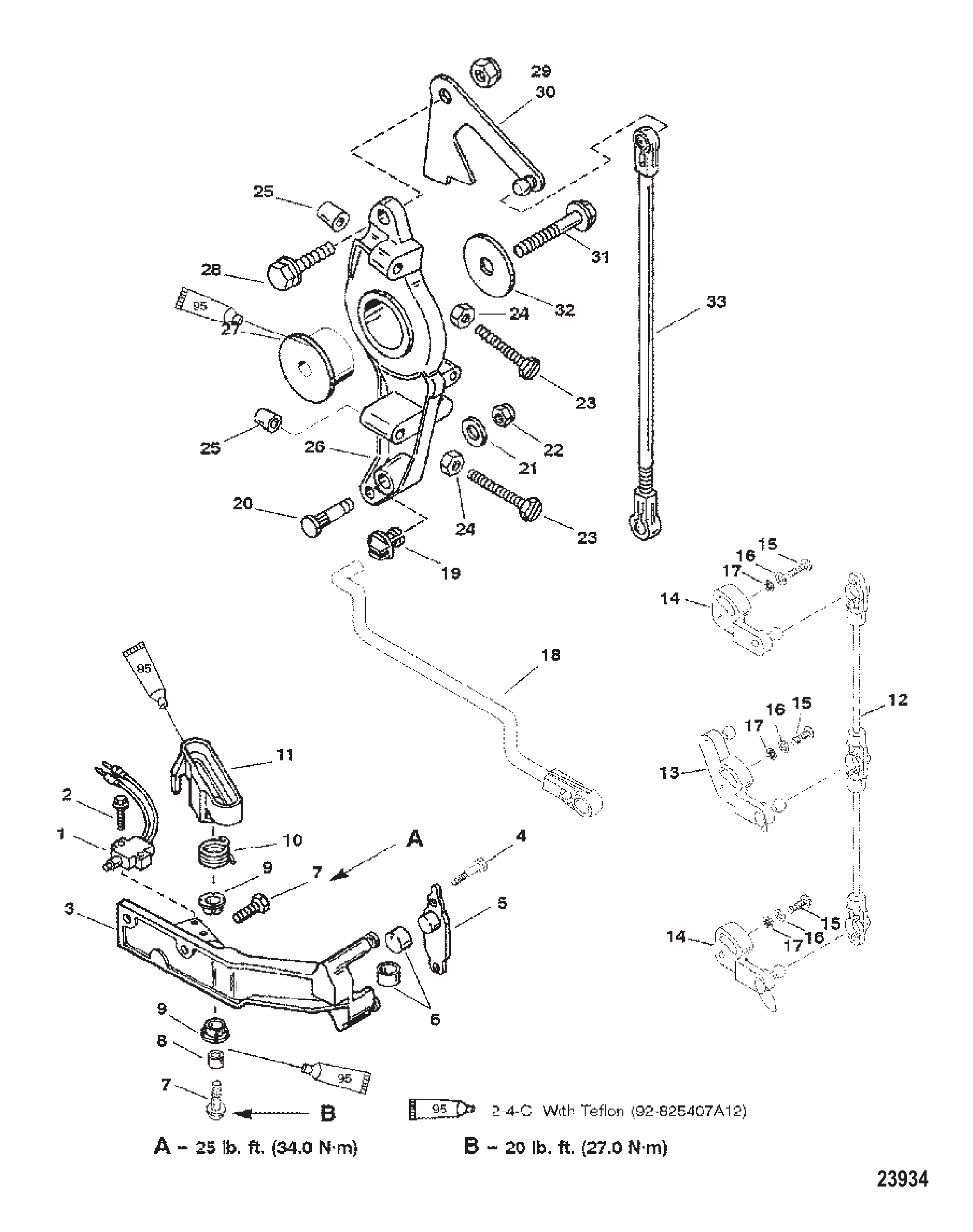

图 2锚支架(所有型号)(序列号0G303046及以上) ANCHOR BRACKET (ALL MODELS) (S/N-0G303046 & UP)

REF	零件编号	中文名称	英文名称	数量
1	814281A2	开关	SWITCH	1
2	82470620	螺钉 (M3.5 x 20)	SCREW (M3.5 x 20)	2
3	8240102	支架	BRACKET	1
3	824010T05	支架	BRACKET	1
4	42975	传动螺钉	DRIVE SCREW	2
5	824016	闩锁	LATCH	1
6	824015	筒形保持杯	CUP Barrel Retainer	2
7	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
8	824013	衬套	BUSHING	1
9	812707	衬套	BUSHING	2
10	824014	弹簧	SPRING	1
11	8240111	导向滚轮	GUIDE Roller	1
12	825204A2	节流连杆套件	LINK KIT Throttle	1
13	NSS	油门杆（不单独销售）	NOT SOLD SEPARATE Throttle Lever	1
14	NSS	油门杆（不单独销售）	NOT SOLD SEPARATE Throttle Lever	2
15	15124	螺钉 (#10-32 x .750)	SCREW (#10-32 x .750)	3
16	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	3
17	69432	外锁紧垫圈(#10)	LOCKWASHER External (#10)	3
18	828500	油门连杆	LINK Throttle	1
19	932481	衬套	BUSHING	1
19	8M0215006	旋转衬套	BUSHING Swivel	1
20	42927	嵌件	INSERT	1
21	35459	垫圈	WASHER	1
22	8268336	螺母 (M6)	NUT (M6)	1
22	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
23	40124	螺钉 (M6 x 55)	SCREW (M6 x 55)	2
24	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
25	42942	盖帽	CAP	2
26	8252681	节气门控制杆	LEVER Throttle Control	1
26	8M0040987	杠杆	LEVER	1
27	821113	衬套	BUSHING	1
28	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	1
29	400635	螺母 (M8)	NUT (M8)	1
29	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
30	826205	油连杆支架	BRACKET Oil Link	1
31	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
31	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
32	36042	垫圈	WASHER	1
33	1938526	连接杆	LINK	1
33	878190	连接杆	LINK	1

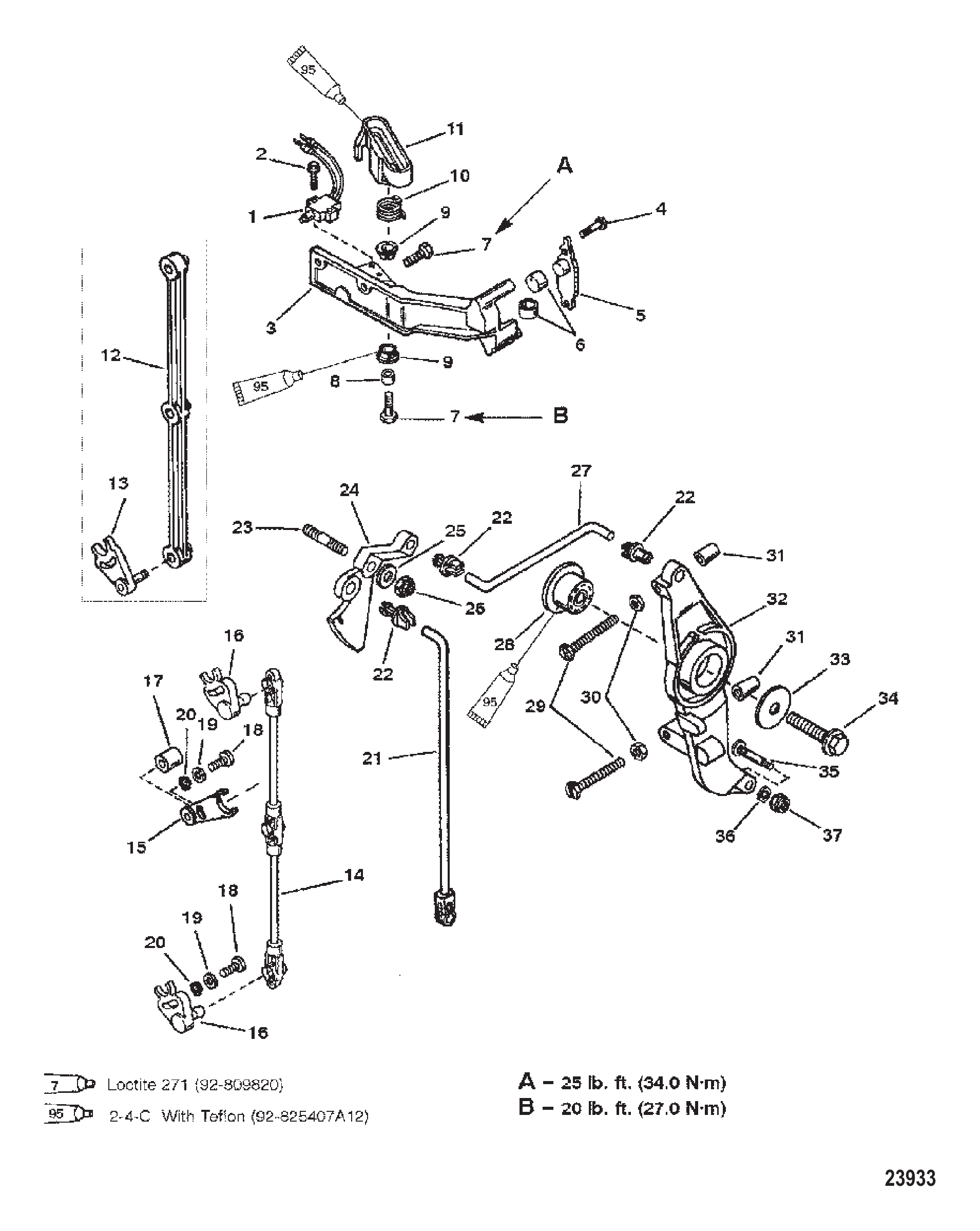

图 3锚支架(非SEAPRO/MARATHON)(序列号0G303045及以下) ANCHOR BRACKET (NON SEAPRO/MARATHON) (S/N-0G303045 & BELOW)

REF	零件编号	中文名称	英文名称	数量
1	814281A2	开关	SWITCH	1
2	82470620	螺钉 (M3.5 x 20)	SCREW (M3.5 x 20)	2
3	8240102	支架	BRACKET	1
3	824010T05	支架	BRACKET	1
4	42975	传动螺钉	DRIVE SCREW	2
5	824016	闩锁	LATCH	1
6	824015	筒形保持杯	CUP Barrel Retainer	2
7	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
8	824013	衬套	BUSHING	1
9	812707	衬套	BUSHING	2
10	824014	弹簧	SPRING	1
11	8240111	导向滚轮	GUIDE Roller	1
12	816207	油门连杆	LINK Throttle	1
12	825204A1	节流连杆套件	LINK KIT Throttle	1
13	18181	连杆(短轴)	LINK (STUB SHAFT)	3
14	825204A1	节流连杆套件	LINK KIT Throttle	1
15	18181	连杆(短轴)	LINK (STUB SHAFT)	1
16	181811	连杆(球轴)	LINK (BALL SHAFT)	2
17	18178	滚轮	ROLLER	1
18	87926	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	3
19	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	3
20	69432	外锁紧垫圈(#10)	LOCKWASHER External (#10)	3
21	1938523	连接杆	LINK	1
22	932481	衬套	BUSHING	3
22	8M0215006	旋转衬套	BUSHING Swivel	3
23	429841	螺柱	STUD	1
24	8183942	节气门凸轮	CAM Throttle	1
25	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
26	8268336	螺母 (M6)	NUT (M6)	1
26	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
27	818395	油门连杆	LINK Throttle	1
28	821113	衬套	BUSHING	1
29	40124	螺钉 (M6 x 55)	SCREW (M6 x 55)	2
30	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
31	42942	盖帽	CAP	2
32	8252681	节气门控制杆	LEVER Throttle Control	1
32	8M0040987	杠杆	LEVER	1
33	36042	垫圈	WASHER	1
34	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
34	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
35	42927	嵌件	INSERT	1
36	35459	垫圈	WASHER	1
37	8268336	螺母 (M6)	NUT (M6)	1
37	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1

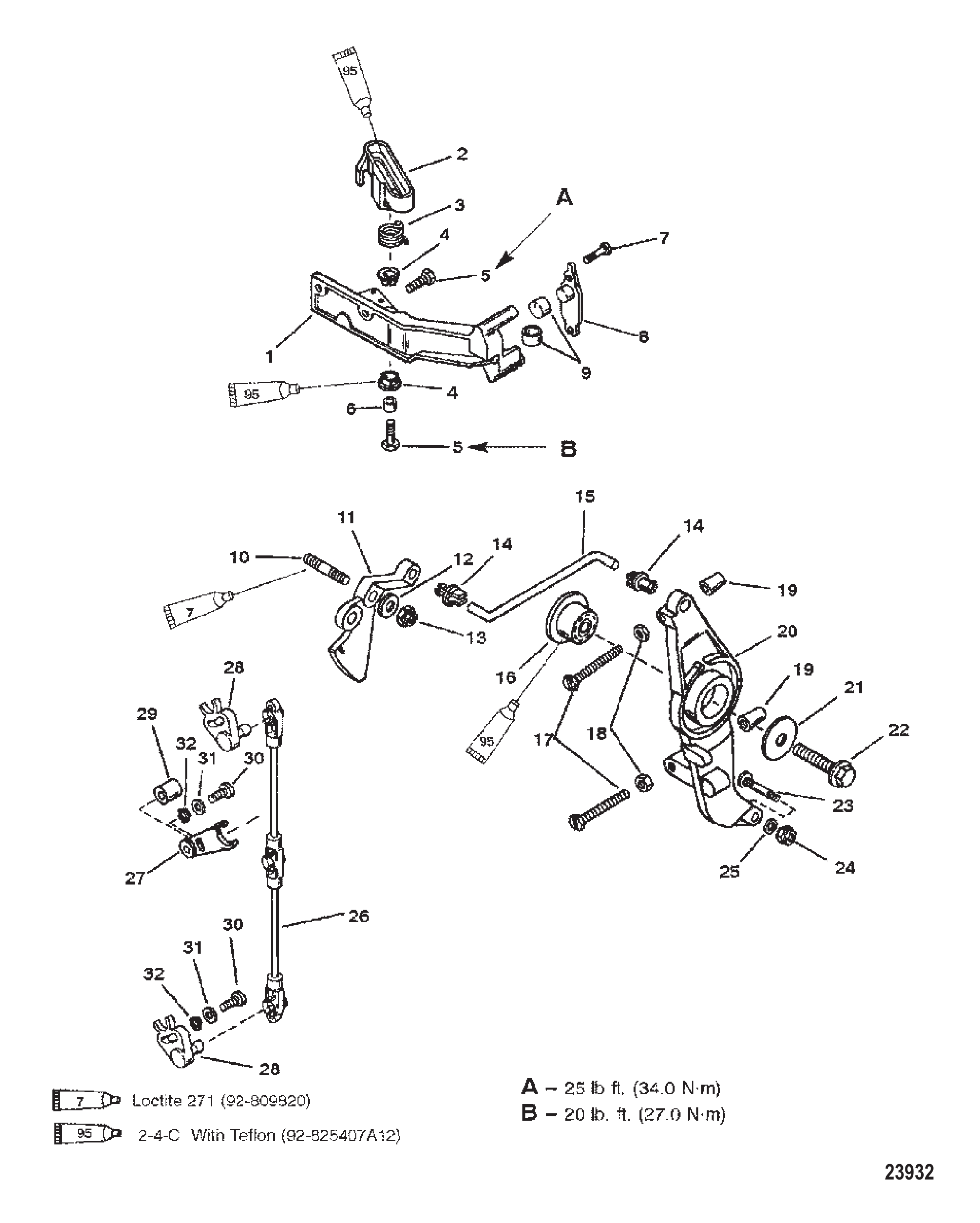

图 4锚支架(SEAPRO/MARATHON)(序列号0G303045及以下) ANCHOR BRACKET (SEAPRO/MARATHON) (S/N-0G303045 & BELOW)

REF	零件编号	中文名称	英文名称	数量
1	8240102	支架	BRACKET	1
2	8240111	导向滚轮	GUIDE Roller	1
3	824014	弹簧	SPRING	1
4	812707	衬套	BUSHING	2
5	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
6	824013	衬套	BUSHING	1
7	42975	传动螺钉	DRIVE SCREW	2
8	824016	闩锁	LATCH	1
9	824015	筒形保持杯	CUP Barrel Retainer	2
10	429841	螺柱	STUD	1
11	8183942	节气门凸轮	CAM Throttle	1
12	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
13	8268336	螺母 (M6)	NUT (M6)	1
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	932481	衬套	BUSHING	2
14	8M0215006	旋转衬套	BUSHING Swivel	2
15	818395	油门连杆	LINK Throttle	1
16	821113	衬套	BUSHING	1
17	40124	螺钉 (M6 x 55)	SCREW (M6 x 55)	2
18	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
19	42942	盖帽	CAP	2
20	8252681	节气门控制杆	LEVER Throttle Control	1
20	8M0040987	杠杆	LEVER	1
21	36042	垫圈	WASHER	1
22	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
22	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
23	42927	嵌件	INSERT	1
24	8268336	螺母 (M6)	NUT (M6)	1
24	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
25	35459	垫圈	WASHER	1
26	825204A1	节流连杆套件	LINK KIT Throttle	1
27	18181	连杆(短轴)	LINK (STUB SHAFT)	1
28	181811	连杆(球轴)	LINK (BALL SHAFT)	2
29	18178	滚轮	ROLLER	1
30	87926	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	3
31	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	3
32	69432	外锁紧垫圈(#10)	LOCKWASHER External (#10)	3

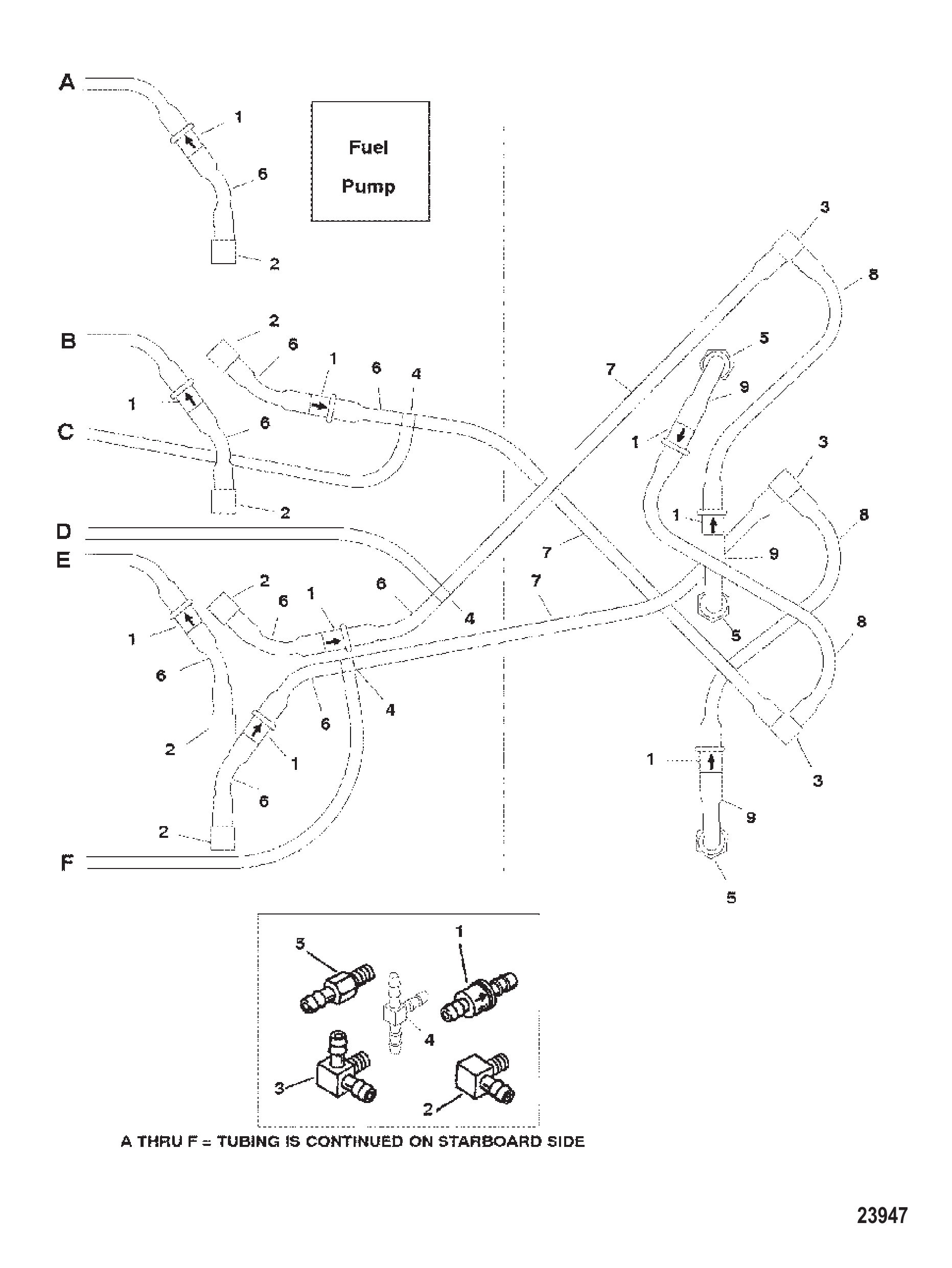

图 5泄放系统(左舷)(序列号0G438000至0G485988) BLEED SYSTEM (PORT)(S/N-0G438000 TO 0G485988)

REF	零件编号	中文名称	英文名称	数量
1	149125	止回阀	CHECK VALVE	9
2	76843	接头	FITTING	6
2	768431	接头	FITTING	6
3	8243561	接头	FITTING	3
4	59169	接头(塑料)	FITTING (PLASTIC)	3
4	59169003	三通接头	FITTING Tee	3
5	8245021	连接器	CONNECTOR	3
6	99130122	管材(20英尺整卷)(1.5英寸)	TUBING (20.00 Feet Bulk) (1-1/2 IN.)	9
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	9
7	99130122	管材(20英尺散装)(9-1/2英寸)	TUBING (20.00 Feet Bulk) (9-1/2 IN.)	3
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
8	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	3
8	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
9	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	3
9	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
-	823291A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

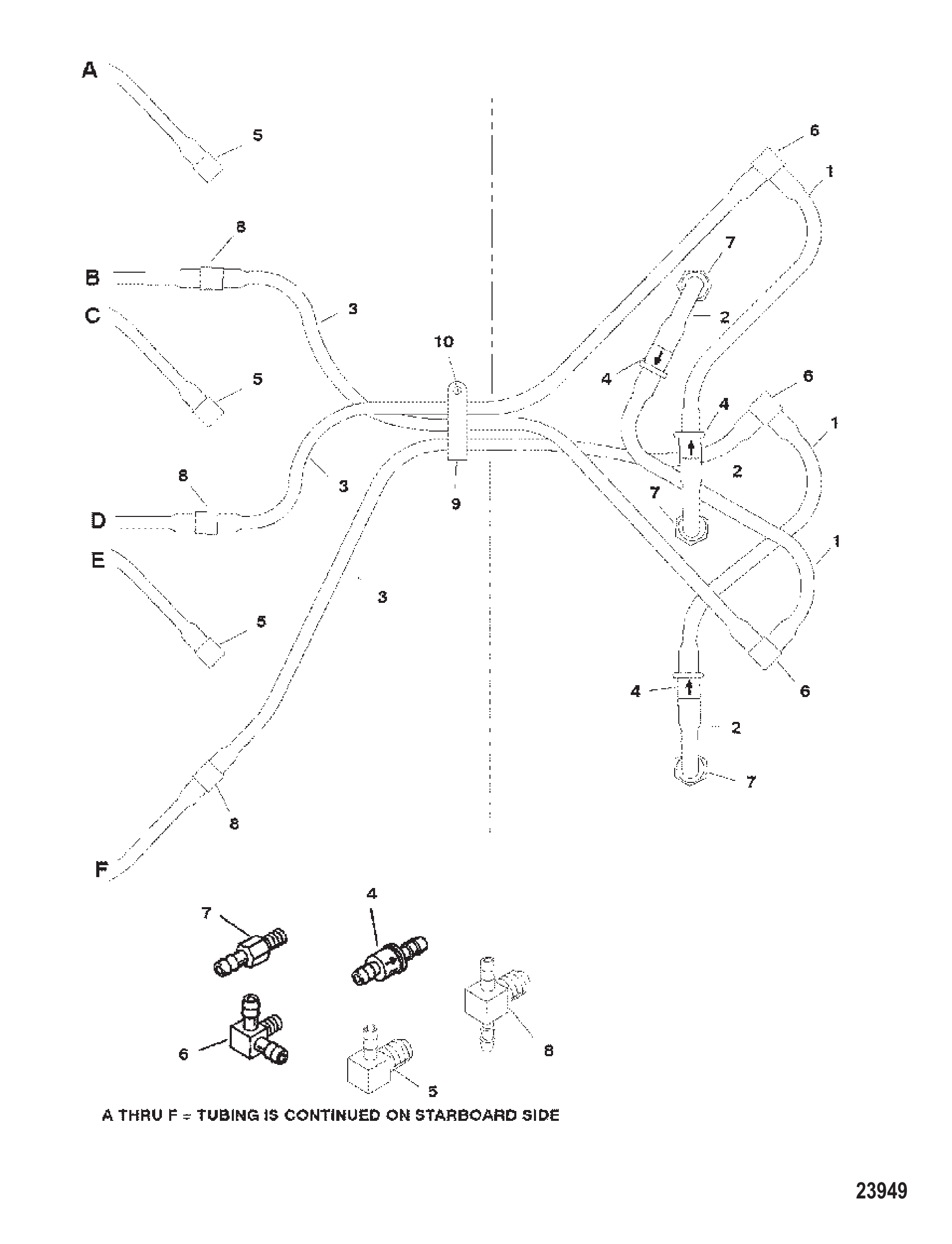

图 6泄放系统(左舷)(序列号0G485989及以上) BLEED SYSTEM (PORT)(S/N-0G485989 & UP)

REF	零件编号	中文名称	英文名称	数量
1	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	3
2	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	3
2	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
3	99130122	管材(20英尺散装)(13-1/4英寸)	TUBING (20.00 Feet Bulk) (13-1/4 IN.)	3
3	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
4	149126	止回阀	CHECK VALVE	3
5	8282182	止回阀	CHECK VALVE	3
6	8243561	接头	FITTING	3
7	8245021	连接器	CONNECTOR	3
8	8348041	止回阀	CHECK VALVE	3
9	22875	卡扣	CLIP	1
10	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

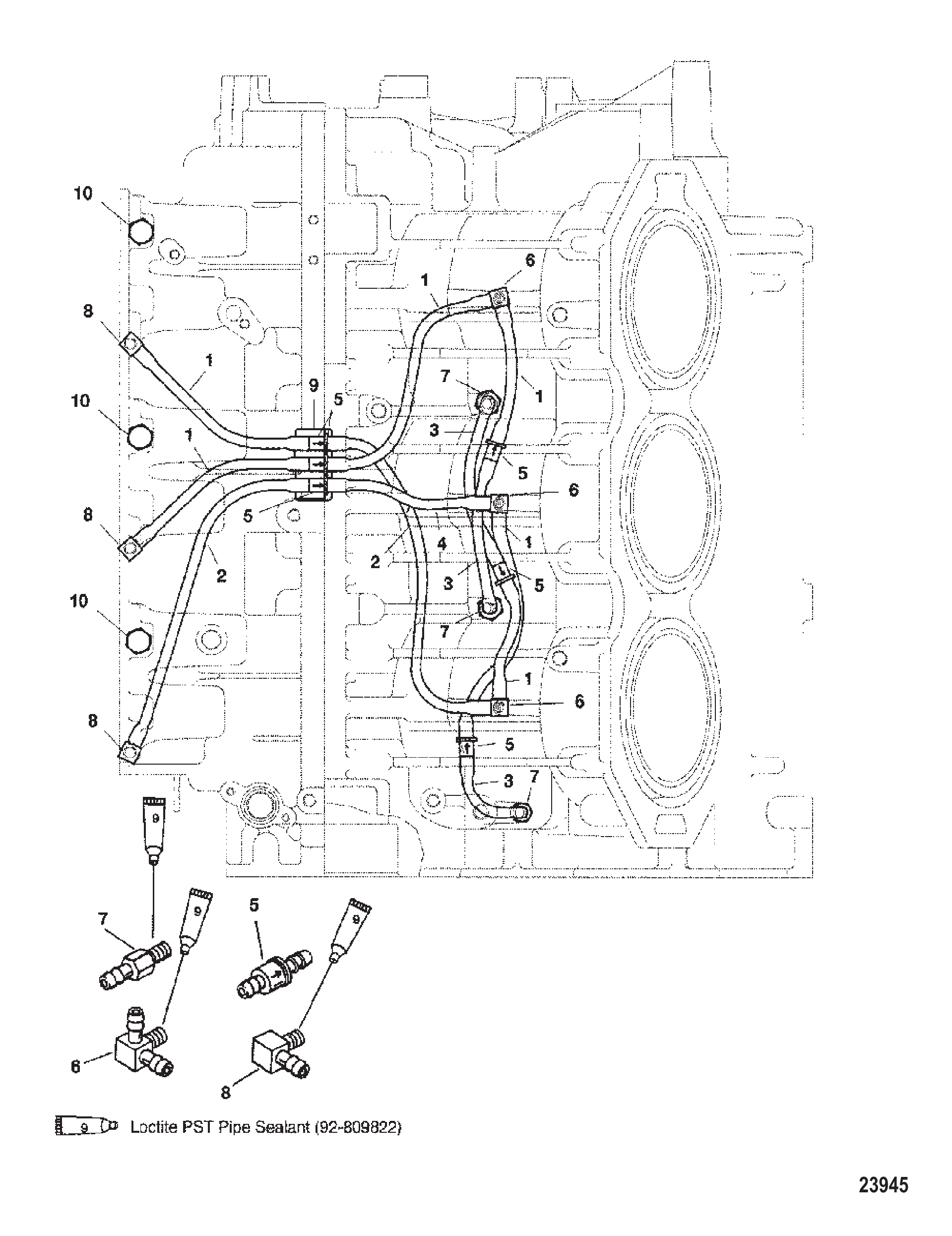

图 7泄放系统(左舷)(序列号0G437999及以下) BLEED SYSTEM (PORT) (S/N-0G437999 & BELOW)

REF	零件编号	中文名称	英文名称	数量
1	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	6
2	99130122	管材(20英尺散装)(8-1/2英寸)	TUBING (20.00 Feet Bulk) (8-1/2 IN.)	2
2	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
3	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	3
3	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
4	99130122	管材(20英尺整卷)(4.5英寸)	TUBING (20.00 Feet Bulk) (4-1/2 IN.)	1
4	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
5	149122	止回阀	CHECK VALVE	6
5	149125	止回阀	CHECK VALVE	6
6	8243561	接头(参见"气缸体和端盖"#34)	FITTING (REF. #34 ON "CYLINDER BLOCK AND END CAP")	3
7	8245021	连接器(参见"气缸体和端盖"#8)	CONNECTOR (REF. #8 ON "CYLINDER BLOCK AND END CAP")	3
8	76843	接头(参见"气缸体和端盖"#11)	FITTING (REF. #11 ON "CYLINDER BLOCK AND END CAP")	3
8	768431	接头	FITTING	3
9	821556	止回阀固定座(参见"气缸体和端盖"#32)	RETAINER Check Valve (REF. #32 ON "CYLINDER BLOCK AND END CAP")	1
10	827201	管塞	PIPE PLUG	3
10	8272011	管塞	PIPE PLUG	3
-	823291A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

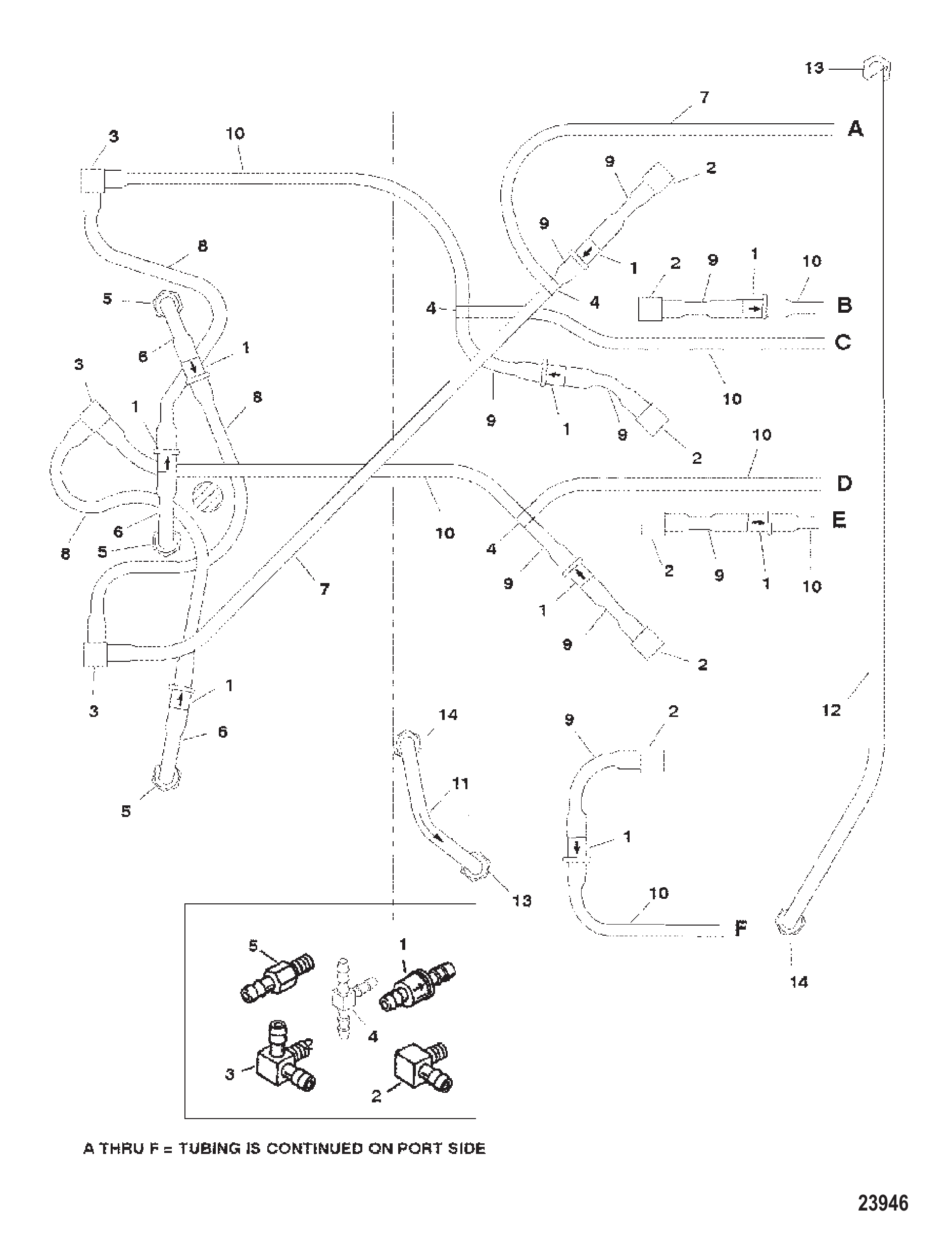

图 8泄放系统(右舷)(序列号0G438000至0G485988) BLEED SYSTEM (STARBOARD)(S/N-0G438000 TO 0G485988)

REF	零件编号	中文名称	英文名称	数量
1	149125	止回阀	CHECK VALVE	9
2	76843	接头	FITTING	6
2	768431	接头	FITTING	6
3	8243561	接头	FITTING	3
4	59169	接头(塑料)	FITTING (PLASTIC)	3
4	59169003	三通接头	FITTING Tee	3
5	8245021	连接器	CONNECTOR	3
6	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	3
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
7	99130122	管材(20英尺散装)(11-3/4英寸)	TUBING (20.00 Feet Bulk) (11-3/4 IN.)	2
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
8	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	3
8	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
9	99130122	管材(20英尺整卷)(1.5英寸)	TUBING (20.00 Feet Bulk) (1-1/2 IN.)	9
9	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	9
10	99130122	管材(20英尺散装)(9-1/2英寸)	TUBING (20.00 Feet Bulk) (9-1/2 IN.)	7
10	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	7
11	99130122	管材(20英尺散装)(3-3/4英寸)	TUBING (20.00 Feet Bulk) (3-3/4 IN.)	1
11	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
12	99130122	管材（20英尺卷装）（22-1/2英寸）	TUBING (20.00 Feet Bulk) (22-1/2 IN.)	1
12	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
13	8159234	止回阀	CHECK VALVE	2
14	426585	止回阀	CHECK VALVE	2
-	823291A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

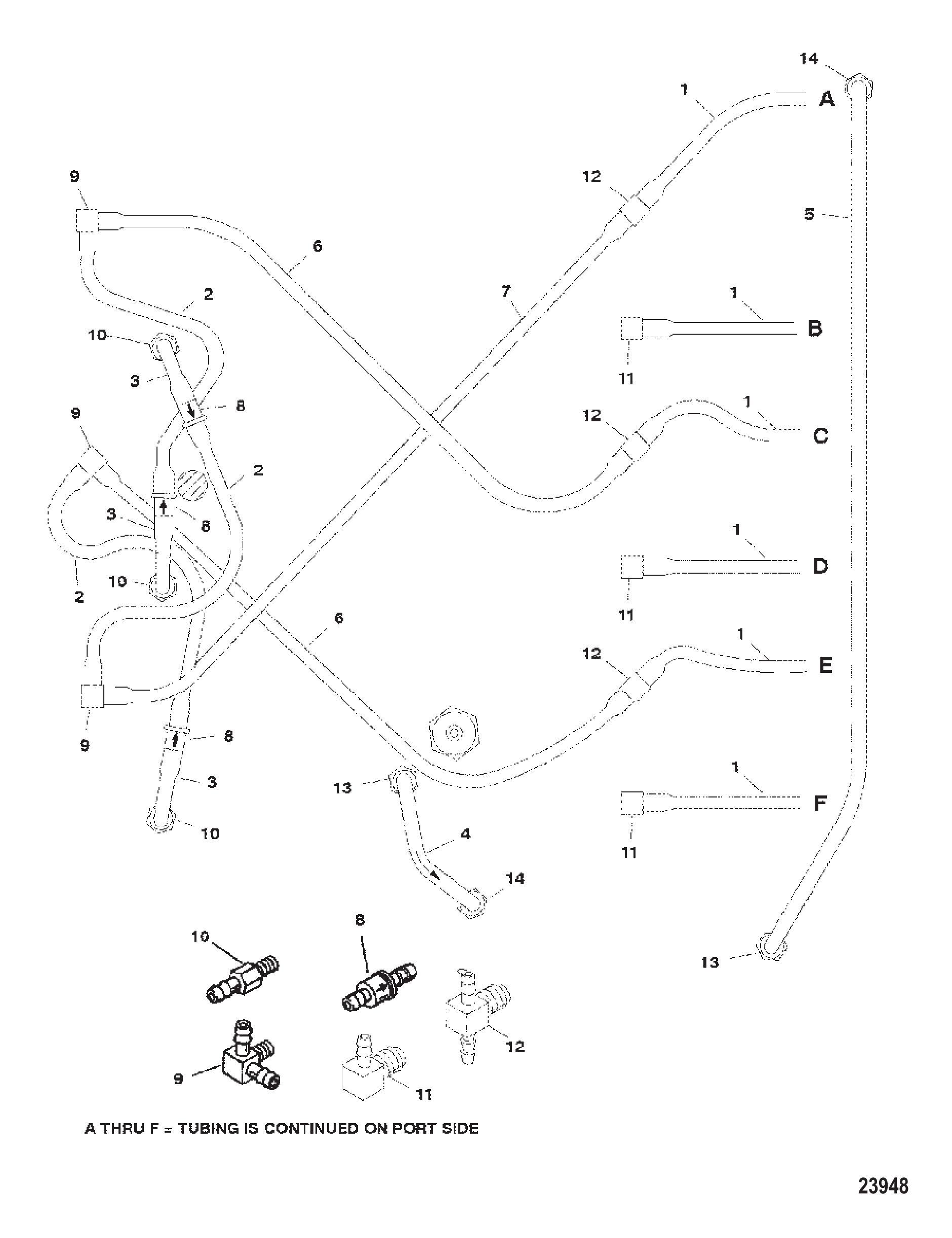

图 9泄放系统(右舷)(序列号0G485989及以上) BLEED SYSTEM (STARBOARD)(S/N-0G485989 & UP)

REF	零件编号	中文名称	英文名称	数量
1	99130122	管材(20英尺散装)(9-1/2英寸)	TUBING (20.00 Feet Bulk) (9-1/2 IN.)	6
2	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	3
2	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
3	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	3
3	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
4	99130122	管材(20英尺散装)(3-3/4英寸)	TUBING (20.00 Feet Bulk) (3-3/4 IN.)	1
4	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
5	99130122	管材（20英尺卷装）（22-1/2英寸）	TUBING (20.00 Feet Bulk) (22-1/2 IN.)	1
5	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
6	99130122	管材(20英尺散装)(13-1/4英寸)	TUBING (20.00 Feet Bulk) (13-1/4 IN.)	2
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
7	99130122	管材（20英尺卷装）（16英寸）	TUBING (20.00 Feet Bulk) (16 IN.)	1
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
8	149126	止回阀	CHECK VALVE	3
9	8243561	接头	FITTING	3
10	8245021	连接器	CONNECTOR	3
11	8282182	止回阀	CHECK VALVE	3
12	8348041	止回阀	CHECK VALVE	3
13	426585	止回阀	CHECK VALVE	2
14	8159234	止回阀	CHECK VALVE	2
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

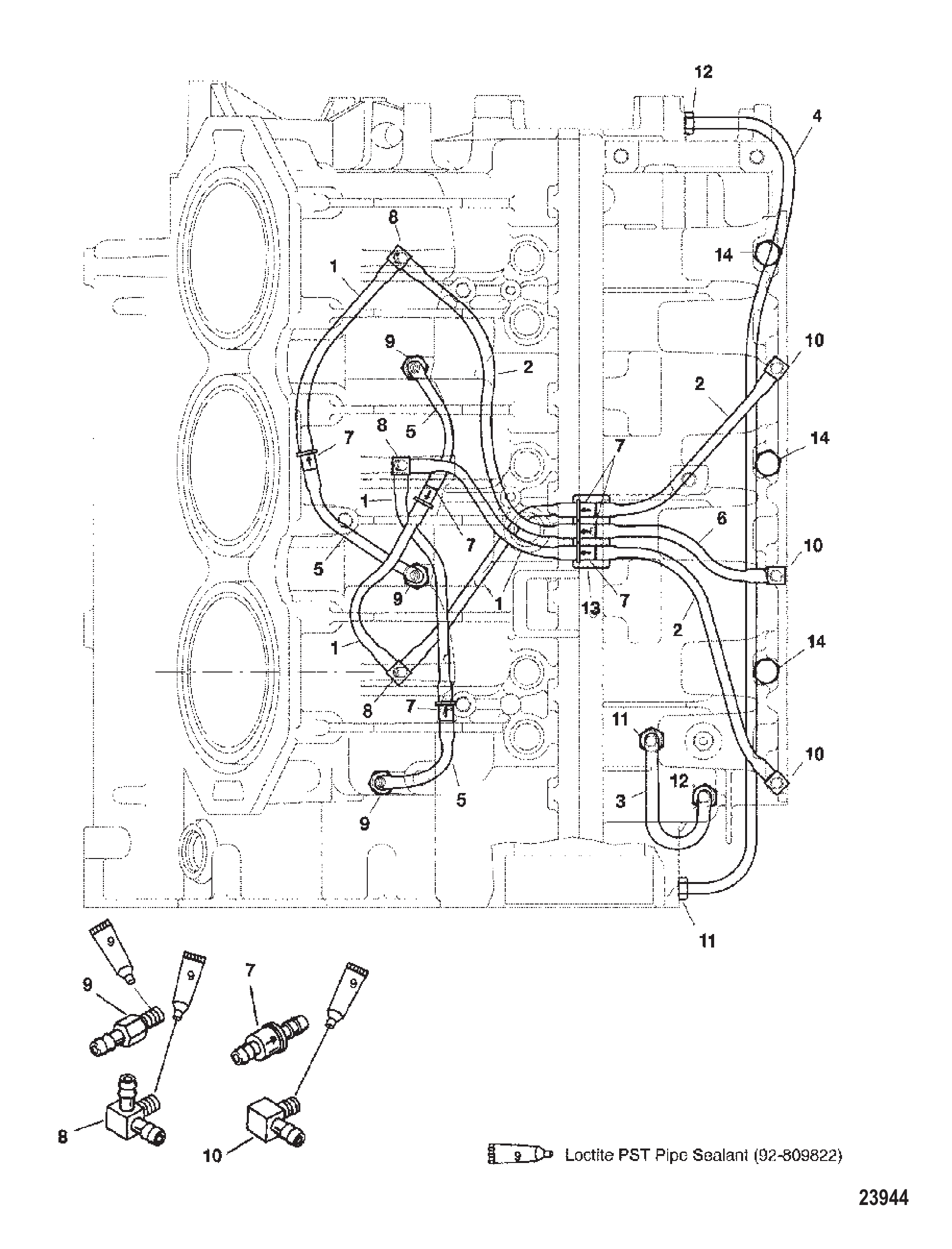

图 10泄放系统(右舷)(序列号0G437999及以下) BLEED SYSTEM (STARBOARD) (S/N-0G437999 & BELOW)

REF	零件编号	中文名称	英文名称	数量
1	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	5
2	99130122	管材(20英尺散装)(8-1/2英寸)	TUBING (20.00 Feet Bulk) (8-1/2 IN.)	3
2	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
3	99130122	管材（20英尺卷装）（4英寸）（参考气缸体和端盖#31）	TUBING (20.00 Feet Bulk) (4 IN.)(REF. #31 ON "CYLINDER BLOCK AND END CAP")	1
3	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
4	99130122	管材（20英尺卷装）（22-1/2英寸）（参考气缸体和端盖#28）	TUBING (20.00 Feet Bulk) (22-1/2 IN.)(REF. #28 ON "CYLINDER BLOCK AND END CAP")	1
4	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
5	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	3
5	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
6	99130122	管材(20英尺整卷)(4.5英寸)	TUBING (20.00 Feet Bulk) (4-1/2 IN.)	1
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
7	149122	止回阀	CHECK VALVE	6
7	149125	止回阀	CHECK VALVE	6
8	8243561	接头(参见"气缸体和端盖"#34)	FITTING (REF. #34 ON "CYLINDER BLOCK AND END CAP")	3
9	8245021	连接器(参见"气缸体和端盖"#8)	CONNECTOR (REF. #8 ON "CYLINDER BLOCK AND END CAP")	3
10	76843	接头(参见"气缸体和端盖"#11)	FITTING (REF. #11 ON "CYLINDER BLOCK AND END CAP")	3
10	768431	接头	FITTING	3
11	426585	止回阀（参考气缸体和端盖#14）	CHECK VALVE (REF. #14 ON "CYLINDER BLOCK AND END CAP")	2
12	8159234	止回阀（参考气缸体和端盖#16）	CHECK VALVE (REF. #16 ON "CYLINDER BLOCK AND END CAP")	2
13	821556	止回阀固定座(参见"气缸体和端盖"#32)	RETAINER Check Valve (REF. #32 ON "CYLINDER BLOCK AND END CAP")	1
14	827201	管塞	PIPE PLUG	3
14	8272011	管塞	PIPE PLUG	3
-	823291A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

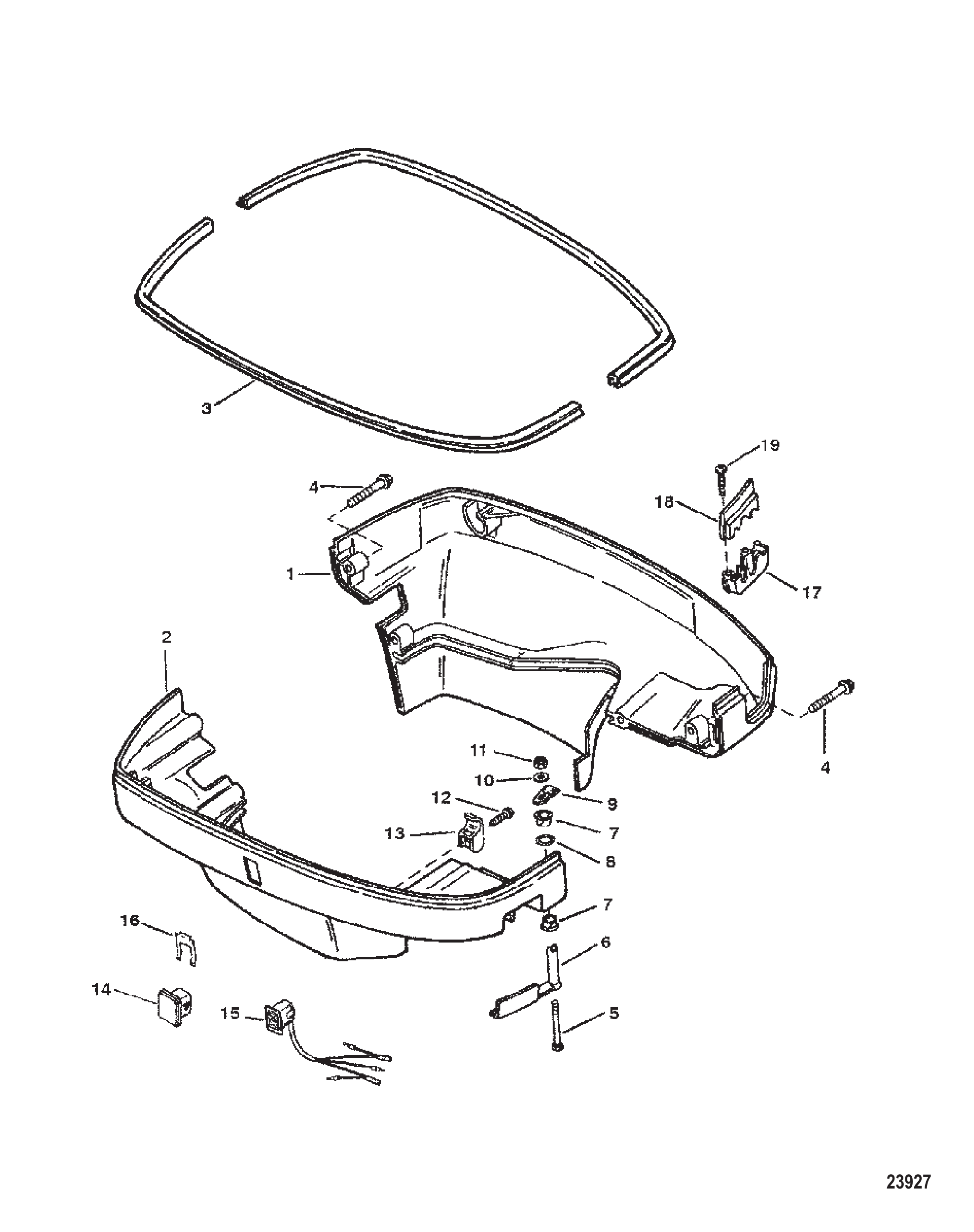

图 11下机罩 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	818448A1	下机罩	BOTTOM COWL	1
1	818448A2	下机罩	BOTTOM COWL	1
1	818448A4	下机罩	BOTTOM COWL	1
2	818447A1	下机罩	BOTTOM COWL	1
2	818447A2	下机罩	BOTTOM COWL	1
2	818447A4	下机罩	BOTTOM COWL	1
3	8253181	罩盖密封条(41英寸)	SEAL Cowl (41.00 Inches)	2
3	8M0109217	罩盖密封条	SEAL-COWL	2
4	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	4
5	824868	螺钉(M6×75)	SCREW (M6 x 75)	1
6	821253F1	前手柄黑色	FRONT HANDLE Black	1
6	889740A02	手柄套件	HANDLE KIT	1
6	821253F2	前手柄	FRONT HANDLE	1
6	889740A02	手柄套件	HANDLE KIT	1
6	821253F4	前手柄	FRONT HANDLE	1
6	889740A02	手柄套件	HANDLE KIT	1
7	335891	衬套	BUSHING	2
8	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
9	8219423	棘爪	PAWL	1
10	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	1
11	401196	螺母 (M6)	NUT (M6)	1
12	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
13	822873	卡扣	CLIP	1
14	8128301	堵头	PLUG	1
14	812830T01	堵头	PLUG	1
15	850691	开关	SWITCH	1
15	8M0235192	微调开关	SWITCH TRIM	1
16	8124431	固定座	RETAINER	1
16	8M0032848	开关固定座	RETAINER Switch	1
17	822024	卡箍	CLAMP	1
18	822023	卡箍	CLAMP	1
19	92799	螺钉(#10-16x1.12)	SCREW (#10-16 x 1.12)	2

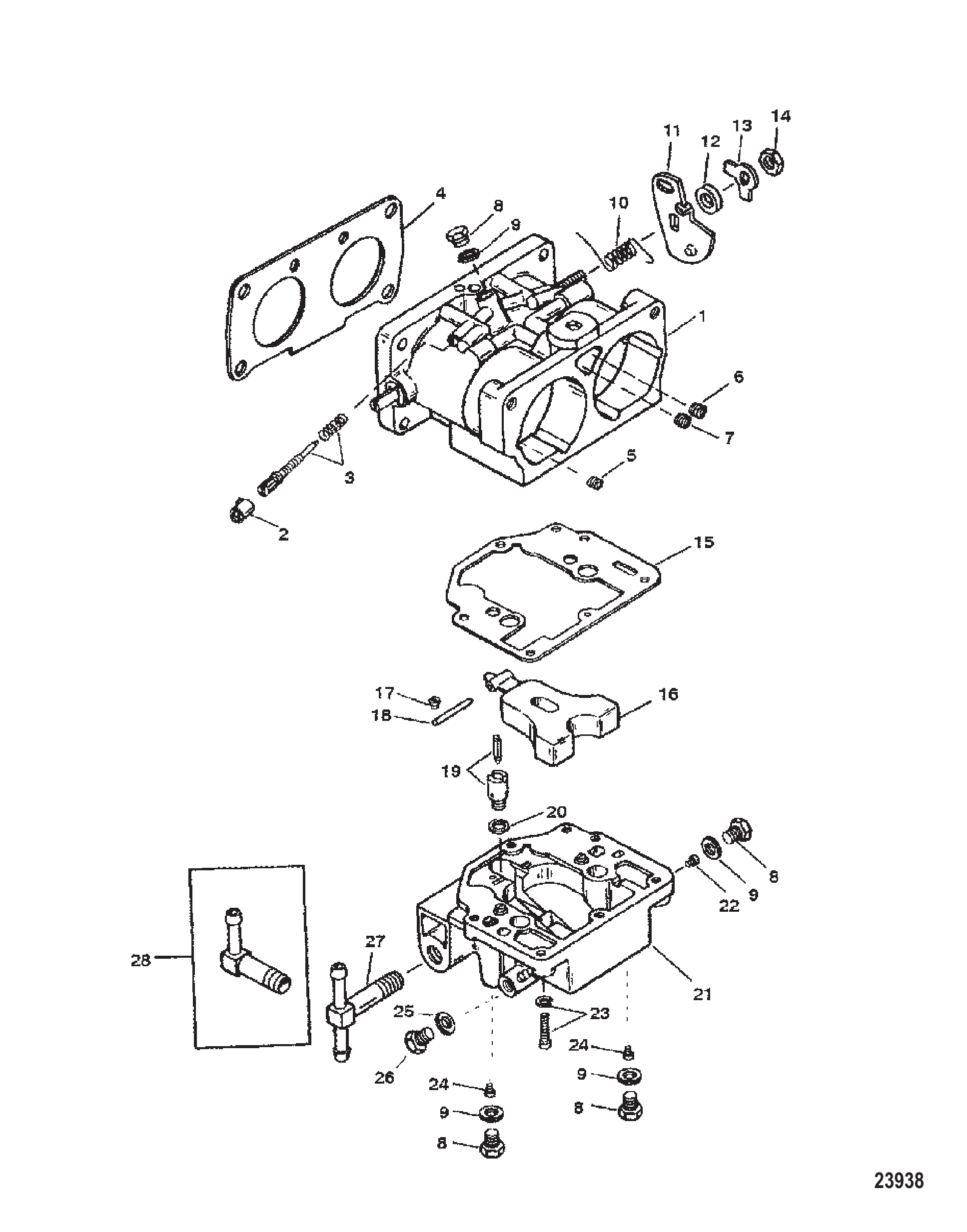

图 12化油器(SEAPRO/MARATHON)(序列号0G303045及以下) CARBURETOR (SEAPRO/MARATHON) (S/N-0G303045 & BELOW)

REF	零件编号	中文名称	英文名称	数量
1	818650A74	化油器	CARBURETOR	1
1	818650A75	化油器	CARBURETOR	1
1	818650A76	化油器	CARBURETOR	1
2	810779	盖帽	CAP	6
3	NSS	不单独出售怠速针阀/弹簧	NOT SOLD SEPARATE Idle Needle/Spring	6
4	677511	衬垫	GASKET	3
5	810741	量孔（0.030）	JET (.030)	2
5	7570	量孔 0.040	JET .040	4
6	6207	量孔(.072)	JET (.072)	3
7	6359	量孔(.052)	JET (.052)	1
7	5225	主量孔(.054)	JET Main (.054)	2
8	9596	堵头	PLUG	12
8	95961	油杯放油塞	PLUG Bowl Drain	12
9	NSS		NOT SOLD SEPARATE Gasket-Plug	12
10	NSS	不单独出售阀门回位弹簧	NOT SOLD SEPARATE Spring-Valve Return	3
11	810721	油门杆	LEVER Throttle	2
11	8107221	油门杆	LEVER Throttle	2
12	811284	隔套	SPACER	3
13	810745	垫圈	WASHER	3
14	810744	螺母	NUT	3
15	NSS		NOT SOLD SEPARATE Gasket-Fuel Bowl	3
16	810738	浮子总成	FLOAT ASSEMBLY	3
17	NSS	不单独出售浮子销螺钉	NOT SOLD SEPARATE Screw-Float Pin	3
18	F10064	轴	SHAFT	3
19	811690	阀座套件	VALVE SEAT KIT	3
19	8116901	阀座套件	VALVE SEAT KIT	3
20	NSS	不单独出售阀座衬垫	NOT SOLD SEPARATE Gasket-Vavle Seat	3
21	823628	燃油杯	BOWL Fuel	1
21	823624	燃油杯	BOWL Fuel	2
22	6030	量孔(.070)	JET (.070)	3
23	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	18
24	823626	动力喷口	POWER JET	6
25	NSS	不单独出售油杯放油塞密封	NOT SOLD SEPARATE Seal-Bowl Drain Plug	3
26	95961	油杯放油塞	PLUG Bowl Drain	3
27	7900	三通接头	TEE FITTING	2
28	7901	弯头	ELBOW	1
-	8116912	化油器维修套件	REPAIR KIT Carburetor	1
-	8107492	化油器垫片套件	GASKET KIT Carburetor	1
-	814195A93	衬垫套件	GASKET SET	1

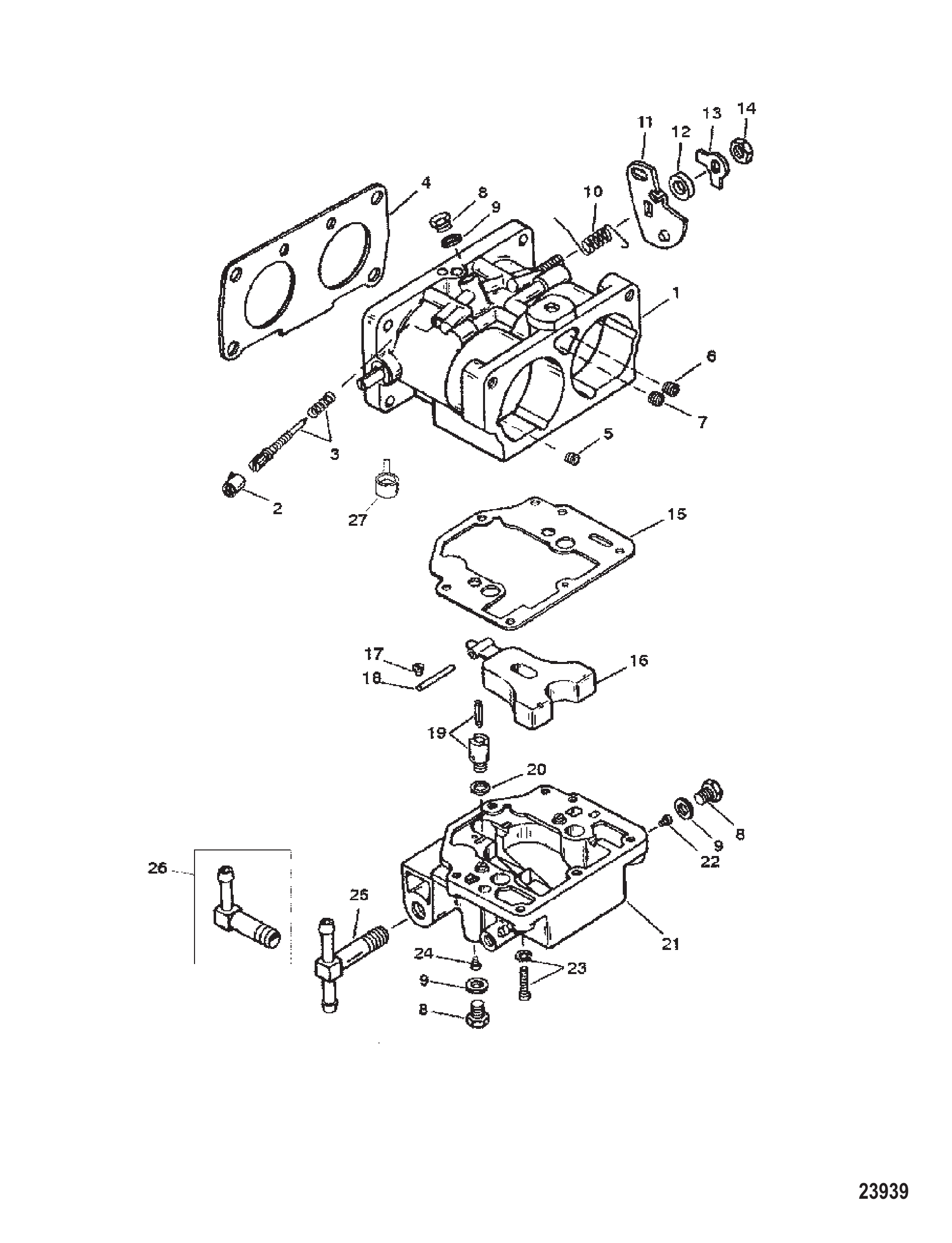

图 13化油器(序列号0G303045及以下) CARBURETOR (S/N-0G303045 & BELOW)

REF	零件编号	中文名称	英文名称	数量
1	818639A1	化油器上部	CARBURETOR Top	1
1	818639A2	化油器中部	CARBURETOR Center	1
1	818639A10	化油器中部	CARBURETOR Center	1
1	818639A3	化油器下部	CARBURETOR Bottom	1
1	818639A8	化油器下部	CARBURETOR Bottom	1
1	818639A6	化油器上部	CARBURETOR Top	1
1	818639A10	化油器中部	CARBURETOR Center	1
1	818639A8	化油器下部	CARBURETOR Bottom	1
1	818639A12	化油器上部	CARBURETOR Top	1
1	818639A13	化油器中部	CARBURETOR Center	1
1	818639A14	化油器下部	CARBURETOR Bottom	1
2	810779	盖帽	CAP	6
3	NSS	不单独出售怠速针阀/弹簧	NOT SOLD SEPARATE Idle Needle/Spring	6
4	677511	衬垫	GASKET	3
5	815633060	量孔（0.060）过渡空气	JET (.060) Progression Air	6
5	815633050	量孔（0.050）过渡空气	JET (.050) Progression Air	6
6	6030	量孔（0.070）油杯通气	JET (.070) Bowl Vent	3
7	6246	量孔（0.048）怠速空气	JET (.048) Idle Air Bleed	3
8	9596	堵头	PLUG	15
8	95961	油杯放油塞	PLUG Bowl Drain	15
9	NSS		NOT SOLD SEPARATE Gasket-Plug	15
10	NSS		NOT SOLD SEPARATE Spring-Throttle Return	3
11	810721	油门杆	LEVER Throttle	2
11	810722	油门杆	LEVER Throttle	1
11	8107221	油门杆	LEVER Throttle	1
12	811284	隔套	SPACER	3
13	810745	垫圈	WASHER	3
14	810744	螺母	NUT	3
15	NSS		NOT SOLD SEPARATE Gasket-Fuel bowl	3
16	810738	浮子总成	FLOAT ASSEMBLY	3
17	NSS	不单独出售浮子销螺钉	NOT SOLD SEPARATE Screw-Float Pin	3
18	F10064	轴	SHAFT	3
19	811690	阀座套件	VALVE SEAT KIT	3
19	8116901	阀座套件	VALVE SEAT KIT	3
20	NSS	不单独销售阀座垫片	NOT SOLD SEPARATE Gasket-Valve Seat	3
21	823628	燃油杯(顶部)	BOWL Fuel (TOP)	1
21	823624	燃油杯(中部/底部)	BOWL Fuel (CENTER/BOTTOM)	2
22	6680	量孔（0.078）（左舷）	JET (.078) (PORT)	3
22	3794	量孔（0.074）（右舷）	JET (.074) (STBD.)	AR
22	3796	量孔（0.076）（右舷-底部）	JET (.076) (STBD.- BOTTOM)	1
22	3794	量孔（0.074）（左/右舷-顶部）	JET (.074) ( PORT/STBD. - TOP)	2
22	3794	量孔（0.074）（右舷-中部/底部）	JET (.074) (STBD. - CENTER/BOTTOM)	2
22	3796	量孔（0.076）（左舷-中部/底部）	JET (.076) (PORT. - CENTER/BTTOM)	2
22	3794	量孔（0.074）（右舷）	JET (.074) (STBD.)	3
22	3794	量孔（0.074）（左舷-顶部）	JET (.074) (PORT- TOP)	1
22	3796	量孔（0.076）（左舷-中部/底部）	JET (.076) PORT. - CENTER/BOTTOM)	2
23	5132	螺钉	SCREW	18
23	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	18
23	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	18
24	823630	量孔过渡燃油	JET Progression Fuel	6
24	823630	量孔过渡燃油（顶部/中部）	JET Progression Fuel (TOP/CENTER)	4
24	823627	主量孔（底部）	POWER JET (BOTTOM)	2
24	823630	量孔过渡燃油	JET Progression Fuel	6
25	7900	三通接头(顶部/中部)	TEE FITTING (TOP/CENTER)	2
26	7901	弯头(底部)	ELBOW (BOTTOM)	1
27	825276	填充块	FILLER BLOCK	1
-	8116912	化油器维修套件	REPAIR KIT Carburetor	1
-	8107492	化油器垫片套件	GASKET KIT Carburetor	1
-	814195A93	衬垫套件	GASKET SET	1

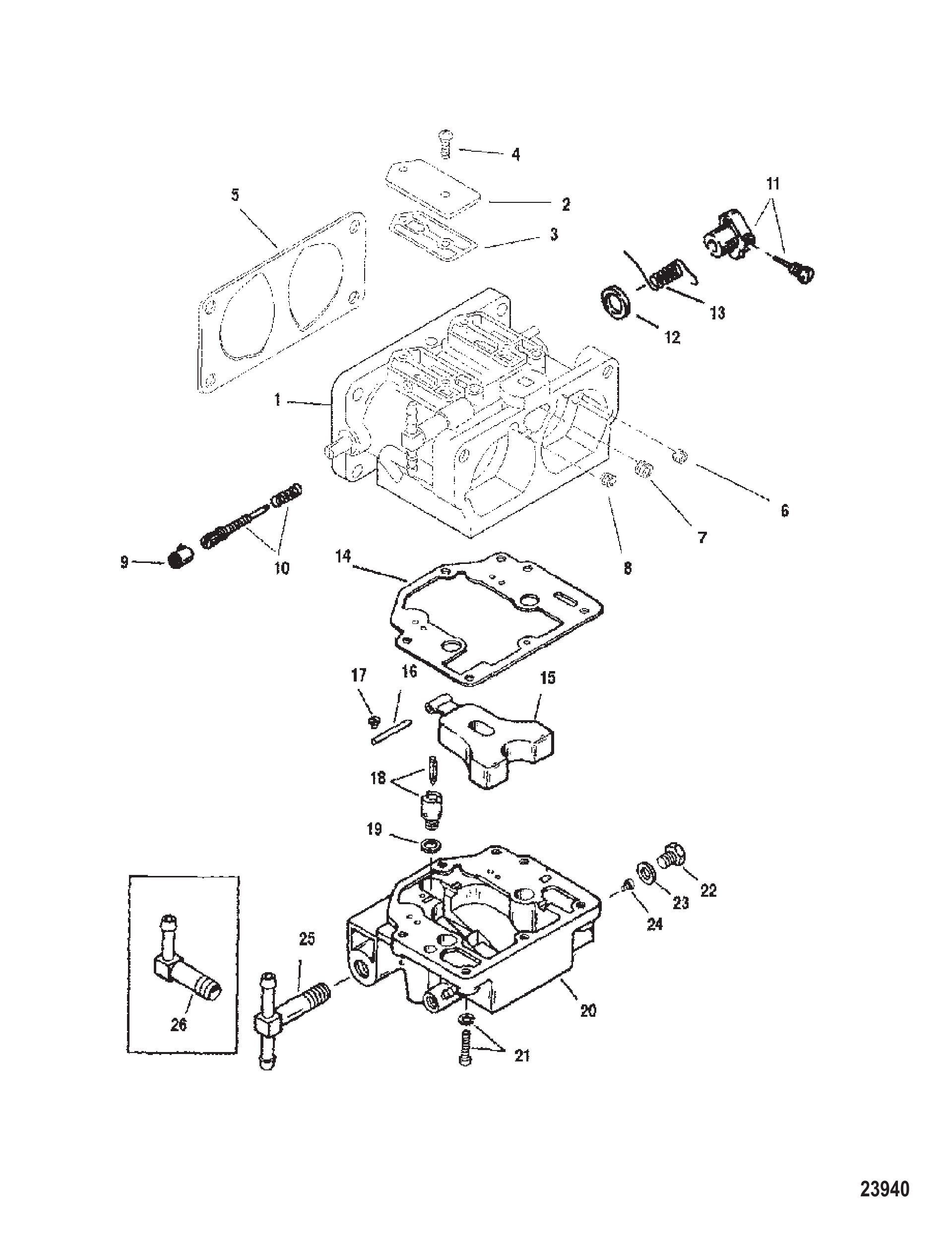

图 14化油器(序列号0G303046及以上) CARBURETOR (S/N-0G303046 & UP)

REF	零件编号	中文名称	英文名称	数量
1	828272A16	化油器上部	CARBURETOR Top	1
1	828272A17	化油器中部	CARBURETOR Center	1
1	828272A18	化油器下部	CARBURETOR Bottom	1
1	828273A1	化油器上部	CARBURETOR Top	1
1	828273A2	化油器中部	CARBURETOR Center	1
1	828273A3	化油器下部	CARBURETOR Bottom	1
1	828272A28	化油器上部	CARBURETOR Top	1
1	828272T52	化油器上部	CARBURETOR Top	1
1	828272A29	化油器中部	CARBURETOR Center	1
1	828272T53	化油器中部	CARBURETOR Center	1
1	828272A30	化油器下部	CARBURETOR Bottom	1
1	828272T54	化油器下部	CARBURETOR Bottom	1
1	828272A31	化油器上部	CARBURETOR Top	1
1	828272T55	化油器上部	CARBURETOR Top	1
1	828272A32	化油器中部	CARBURETOR Center	1
1	828272T56	化油器中部	CARBURETOR Center	1
1	828272A33	化油器下部	CARBURETOR Bottom	1
1	828272T57	化油器下部	CARBURETOR Bottom	1
1	828272A52	化油器上部	CARBURETOR Top	1
1	828272T52	化油器上部	CARBURETOR Top	1
1	828272A53	化油器中部	CARBURETOR Center	1
1	828272T53	化油器中部	CARBURETOR Center	1
1	828272A54	化油器下部	CARBURETOR Bottom	1
1	828272T54	化油器下部	CARBURETOR Bottom	1
1	828272A55	化油器上部	CARBURETOR Top	1
1	828272T55	化油器上部	CARBURETOR Top	1
1	828272A56	化油器中部	CARBURETOR Center	1
1	828272T56	化油器中部	CARBURETOR Center	1
1	828272A57	化油器下部	CARBURETOR Bottom	1
1	828272T57	化油器下部	CARBURETOR Bottom	1
2	809743	盖板	COVER	6
3	809758	衬垫	GASKET	6
4	8087391	螺钉	SCREW	12
5	828292	衬垫	GASKET	3
6	815633042	量孔怠速空气通气（0.042-顶部）	JET Idle Air Vent (.042-TOP)	1
6	815633056	量孔怠速空气通气（0.056-中部/底部）	JET Idle Air Vent (.056-CENTER/BOTTOM)	2
6	815633038	量孔（0.038）（顶部）	JET (.038) (TOP)	1
6	815633070	量孔（0.070-中部/底部）	JET (.070-CENTER/BOTTOM)	2
6	7570	量孔 0.040（顶部）	JET .040 (TOP)	1
6	815633058	量孔怠速空气通气（0.058-中部）	JET Idle Air Vent (.058-CENTER)	1
6	815633054	量孔（0.054）（底部）	JET (.054) (BOTTOM)	1
6	815633046	量孔（0.046）（顶部）	JET (.046) (TOP)	1
6	815633054	量孔（0.054）（中部）	JET (.054) (CENTER)	1
6	815633058	量孔怠速空气通气（0.058-底部）	JET Idle Air Vent (.058-BOTTOM)	1
7	6201	量孔(.080)	JET (.080)	3
7	3518	量孔（0.082）（顶部/底部）	JET (.082) (TOP/BOTTOM)	2
7	5815	量孔（0.086）（中部）	JET (.086) (CENTER)	1
8	815633042	量孔怠速空气通气（0.042-顶部）	JET Idle Air Vent (.042-TOP)	1
8	815633018	量孔怠速空气通气（0.018-中部/底部）	JET Idle Air Vent (.018-CENTER/BOTTOM)	2
8	815633038	量孔（0.038）（顶部）	JET (.038) (TOP)	1
8	815633020	量孔怠速空气通气（0.020-中部）	JET Idle Air Vent (.020 - CENTER)	1
8	3252	量孔（0.032）（底部）	JET (.032) (BOTTOM)	1
8	815633046	量孔（0.046）（顶部）	JET (.046) (TOP)	1
8	815633048	量孔（0.048）（中部/底部）	JET (.048) (CENTER/BOTTOM)	2
8	815633060	量孔（0.060）（顶部）	JET (.060) (TOP)	1
8	815633052	量孔（0.052）（中部/底部）	JET (.052) (CENTER/BOTTOM)	2
9	810779	盖帽	CAP	6
10	NSS	不单独销售怠速混合螺钉/弹簧	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
11	8113523	杠杆套件	LEVER KIT	3
12	6031	隔套	SPACER	3
13	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	3
14	NSS		NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	浮子总成	FLOAT ASSEMBLY	3
16	F10064	轴	SHAFT	3
17	5902	螺钉(#6-32 x .187)	SCREW (#6-32 x .187)	3
18	811690	阀座套件	VALVE SEAT KIT	3
18	8116901	阀座套件	VALVE SEAT KIT	3
18	8116901	阀座套件	VALVE SEAT KIT	3
19	NSS	不单独销售阀座垫片	NOT SOLD SEPARATE Gasket-Valve Seat	3
20	8236232	燃油杯(顶部)	BOWL Fuel (TOP)	1
20	8236241	燃油杯(中部/底部)	BOWL Fuel (CENTER/BOTTOM)	2
21	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	18
22	811694	塞套件	PLUG KIT	6
23	802731	密封件（含4个衬垫）	SEAL (CONSISTS OF 4 GASKETS)	2
24	6680	量孔（0.078）	JET (.078)	4
24	6201	量孔(.080)	JET (.080)	2
24	6202	主量孔（0.088）	JET MAIN (.088)	4
24	5815	喷口(.086)	JET (.086)	2
24	3518	量孔(.082)	JET (.082)	2
24	5815	喷口(.086)	JET (.086)	1
24	3518	量孔(.082)	JET (.082)	3
24	3518	量孔(.082)	JET (.082)	2
24	5815	喷口(.086)	JET (.086)	1
24	3517	量孔（0.084）	JET (.084)	3
25	7900	三通接头(顶部/中部)	TEE FITTING (TOP/CENTER)	2
26	7901	弯头(底部)	ELBOW (BOTTOM)	1
-	8107493	化油器衬垫组	GASKET SET Carburetor	1
-	8116913	化油器维修套件	REPAIR KIT Carburetor	1
-	814195A93	衬垫套件	GASKET SET	1

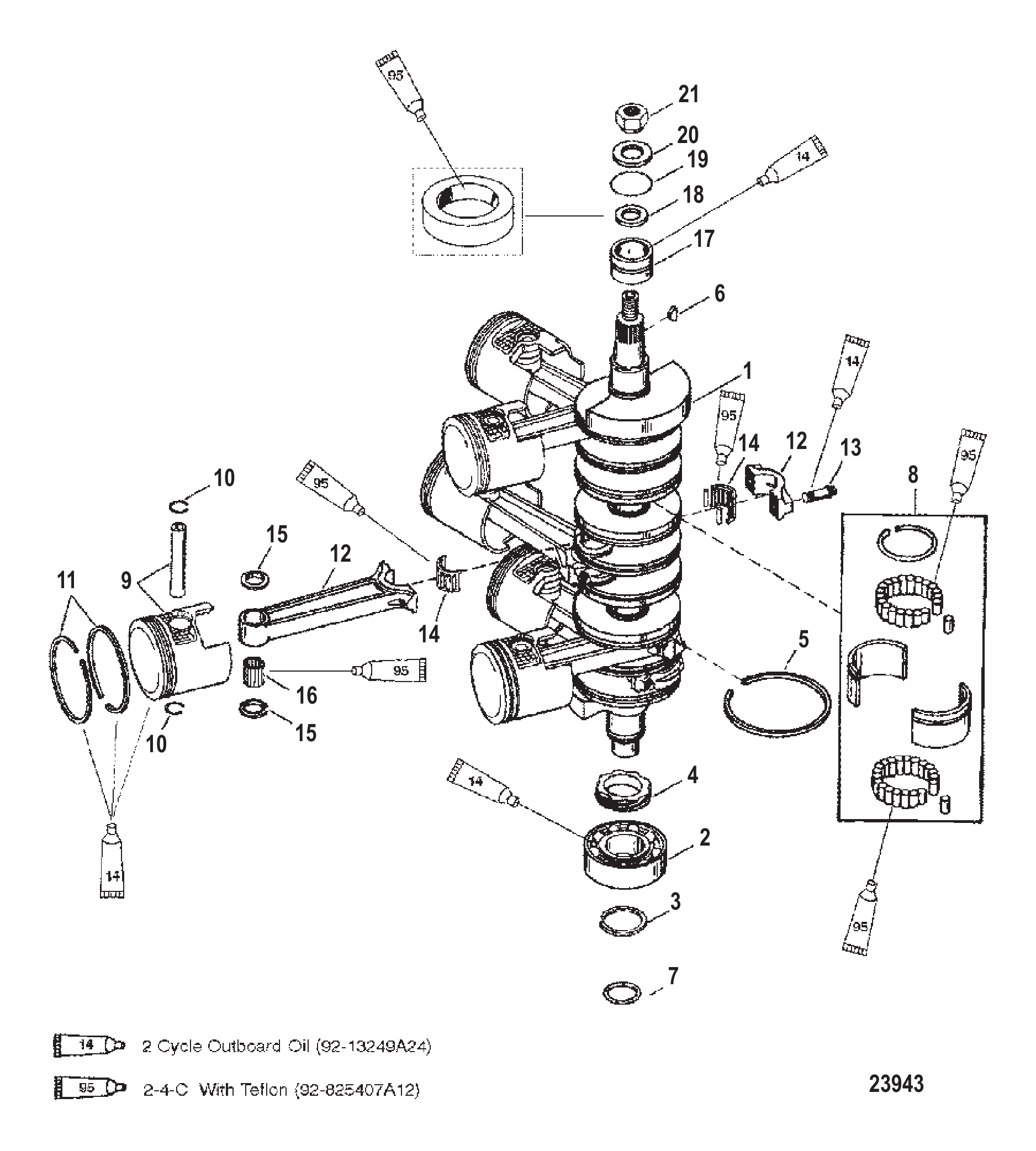

图 15曲轴活塞与连杆 CRANKSHAFT PISTONS - AND CONNECTING RODS

REF	零件编号	中文名称	英文名称	数量
1	9784A5	曲轴	CRANKSHAFT	1
1	9784A3	曲轴	CRANKSHAFT	1
1	9784A4	曲轴总成	CRANKSHAFT ASSY	1
1	9784A6	曲轴	CRANKSHAFT	1
1	9784A4	曲轴总成	CRANKSHAFT ASSY	1
2	67923	球轴承(下部)	BEARING Ball (LOWER)	1
2	67923T	滚珠轴承	BEARING Ball	1
3	67446	环	RING	1
4	19301	齿轮	GEAR	1
5	816106	环	RING	7
5	843198T01	密封环	RING Seal	7
6	91800	半圆键	KEY Woodruff	2
7	35126	O型圈(.859 x .139)	O-RING (.859 x .139)	1
8	817001A1	轴承座圈总成	RACE ASSEMBLY Bearing	2
8	8M0113288	轴承座圈总成	RACE ASSY-BEARING	2
9	822067A7	活塞总成	PISTON ASSEMBLY	3
9	858295T14	活塞总成标准 - 右舷	PISTON ASSEMBLY Standard - Starboard	3
9	822066A7	活塞总成	PISTON ASSEMBLY	3
9	858294T14	活塞总成标准 - 左舷	PISTON ASSEMBLY Standard - Port	3
9	826266A4	活塞总成	PISTON ASSEMBLY	AR
9	878572A2	活塞总成	PISTON ASSEMBLY	AR
9	826265A4	活塞总成	PISTON ASSEMBLY	AR
9	878571A2	活塞总成	PISTON ASSEMBLY	AR
9	826296A4	活塞总成	PISTON ASSEMBLY	AR
9	878574A2	活塞总成	PISTON ASSEMBLY	AR
9	826295A4	活塞总成	PISTON ASSEMBLY	AR
9	878573A2	活塞总成	PISTON ASSEMBLY	AR
10	88466	锁紧环	LOCK RING	12
10	8320811	锁紧环	LOCK RING	12
11	827179A12	活塞环组	RING SET Piston	1
11	826293A12	活塞环组	RING SET Piston	AR
11	875252A12	活塞环组	RING SET Piston	AR
11	826297A12	活塞环组	RING SET Piston	AR
11	875257A12	活塞环组	RING SET Piston	AR
12	822373A3	连杆总成	CONNECTING ROD ASSEMBLY	6
12	8M0125869	连杆套件	CONN ROD KIT	6
13	94320	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	12
14	43012A1	轴承/保持架套件	BEARING/CAGE KIT	6
14	8M0235070	轴承保持架	CAGE BEARING	6
15	88263	止推垫片	THRUST WASHER	12
16	88258	滚针轴承	NEEDLE Roller Bearing	204
16	8M0204715	滚针@102	NEEDLES-BRG @102	204
17	816773A2	轴承总成（上部）	BEARING ASSEMBLY (UPPER)	1
18	815449	油封	SEAL Oil	1
18	859093	密封件	SEAL	1
19	823683	O型圈(1.989 x .070)	O-RING (1.989 x .070)	1
20	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
20	33001	垫圈	WASHER	1
21	42979	螺母(M16)	NUT (M16)	1
-	814195A93	衬垫套件	GASKET SET	1
-	823291A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

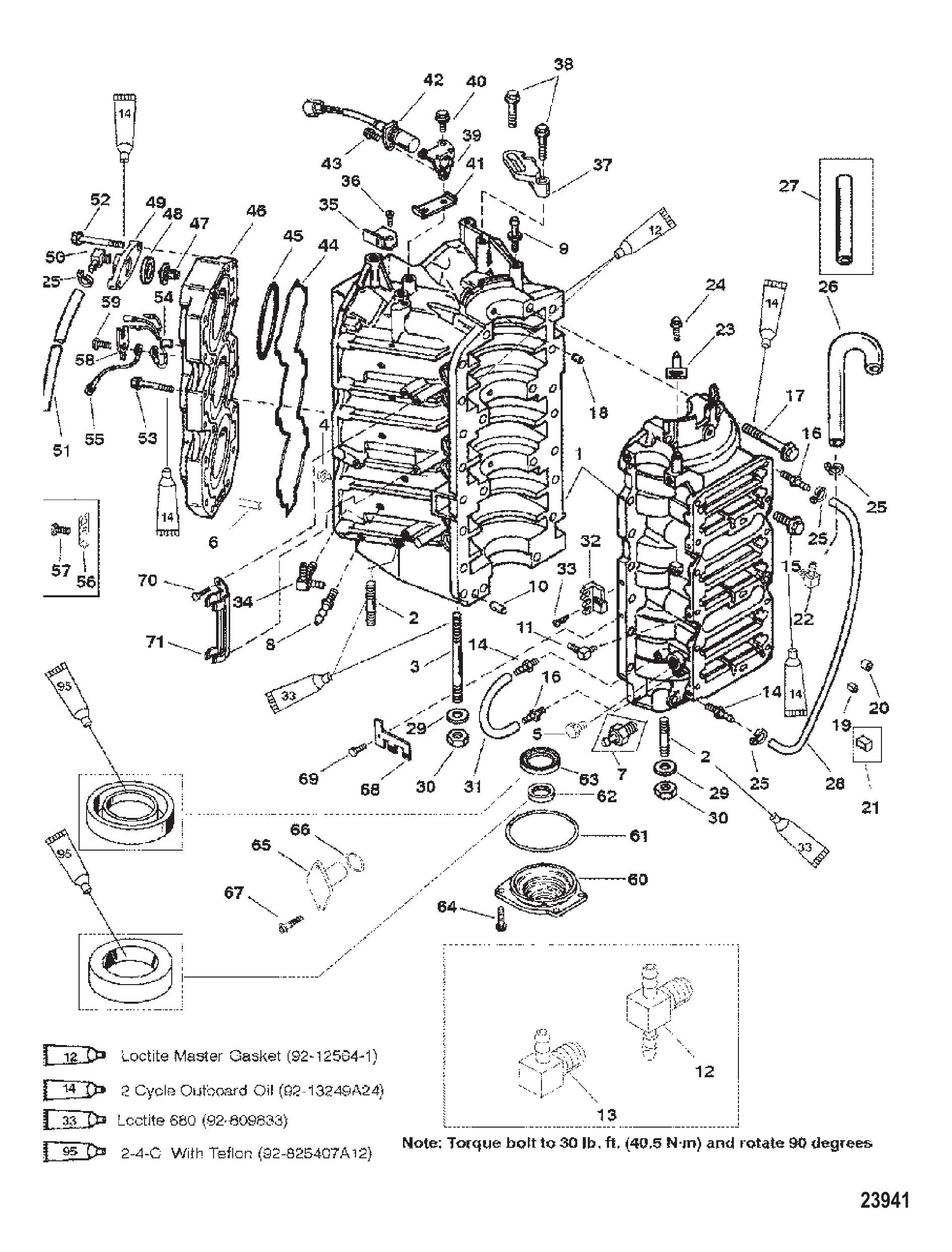

图 16气缸体与端盖 CYLINDER BLOCK AND END CAP

REF	零件编号	中文名称	英文名称	数量
1	9811A7	气缸体	CYLINDER BLOCK	1
1	9811A10	气缸体	CYLINDER BLOCK	1
1	9811A19	气缸体	CYLINDER BLOCK	1
1	9811A19	气缸体	CYLINDER BLOCK	1
2	903509	螺柱（M10×1.5×64）	STUD (M10 x 1.5 x 64)	4
3	8154431	螺柱（M10×1.5×155）	STUD (M10 x 1.5 x 155)	6
4	328021	管塞 (.125-27)	PLUG Pipe (.125-27)	1
4	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	1
5	36382	管接头（0.250-18×0.62）黄铜	FITTING (.250-18 x .62) Brass	1
6	8248572	导水板	DEFLECTOR Water	4
6	8248577	导流板	DEFLECTOR	4
7	43278	接头	FITTING	1
7	8781051	止回阀	CHECK VALVE	1
8	8245021	连接器	CONNECTOR	6
9	821583	销	PIN	2
9	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	2
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
11	76843	接头	FITTING	6
11	768431	接头	FITTING	6
11	76843	接头	FITTING	12
11	768431	接头	FITTING	12
12	8348041	止回阀	CHECK VALVE	6
13	8282182	止回阀	CHECK VALVE	6
14	426585	止回阀	CHECK VALVE	2
15	81893435	螺钉(M8×35)	SCREW (M8 x 35)	14
15	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	14
16	8159234	止回阀	CHECK VALVE	2
17	82446180	螺钉(M10×80)	SCREW (M10 x 80)	8
18	67296	销	PIN	3
18	8M0036405	销	PIN	3
19	825367A1	载体总成（含6个载体）	CARRIER ASSEMBLY (INCLUDES 6 CARRIERS)	1
20	42657A3	止回阀	CHECK VALVE	6
21	850309	堵头	PLUG	6
21	850309001	止动塞	PLUG Stop	6
22	68727	接头（.250-18）90度-黄铜（随参考号26提供）	FITTING (.250-18) 90 Degree - Brass (Included with Reference #26)	1
22	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
22	8167811	弯头（45度）	ELBOW (45 DEGREES)	1
23	8217621	正时指针	TIMING POINTER	1
24	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
25	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
26	826544A1	管件套件	TUBING KIT	1
27	81493034	管材（9-1/4英寸）	TUBING (9-1/4 IN.)	1
27	826544A1	管件套件	TUBING KIT	1
28	99130122	管材（20英尺卷装）（22-1/2英寸）	TUBING (20.00 Feet Bulk) (22-1/2 IN.)	1
28	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
29	45175	垫圈(.406 x .750 x .104)	WASHER (.406 x .750 x .104)	10
29	8M0214963	垫圈	WASHER	10
30	400266	螺母(M10)	NUT (M10)	10
30	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	10
31	99130122	管材（20英尺散装）（4英寸）	TUBING (20.00 Feet Bulk) (4 IN.)	1
31	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
31	99130122	管材(20英尺散装)(3-3/4英寸)	TUBING (20.00 Feet Bulk) (3-3/4 IN.)	1
31	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
32	821556	止回阀固定座	RETAINER Check Valve	2
33	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
34	8243561	接头	FITTING	6
35	8256751	支架	BRACKET	1
35	822283	支架	BRACKET	1
36	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
37	8211051	发电机支架	BRACKET Alternator	1
38	81893450	螺钉(M8 x 50)	SCREW (M8 x 50)	2
39	8212251	支架	BRACKET	1
40	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
41	822486	导向支架	BRACKET Guide	1
42	821909	传感器	SENSOR	1
43	82104510	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
44	818574	密封件	SEAL	2
45	818573	O型圈	O-RING	6
46	812851A3	气缸盖	CYLINDER HEAD	2
46	812851A15	气缸盖	CYLINDER HEAD	2
46	812851A2	气缸盖	CYLINDER HEAD	2
47	833072	节温器 62°C（143°F）	THERMOSTAT 62° Celsius (143° Fahrenheit)	2
47	833072003	节温器 62°C (143°F)	THERMOSTAT 62°C (143°F)	2
47	75692		THERMOSTAT (143 DEGREES)	2
48	62386	衬垫	GASKET	2
48	8M0204714	衬垫@4	GASKET @4	2
49	19801A1	节温器盖	THERMOSTAT COVER	2
49	198012	节温器盖	COVER Thermostat	2
49	19801A1	节温器盖	THERMOSTAT COVER	2
50	8167811	弯头（45度）	ELBOW (45 DEGREES)	2
50	68727	接头（.250-18）90度-黄铜（90度）	FITTING (.250-18) 90 Degree - Brass (90 DEGREES)	2
50	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	2
51	77653112	软管（59英寸散装）（19英寸/20-1/2英寸）	HOSE (59.00 Inches Bulk) (19 IN.)(20-1/2 IN.)	2
51	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	2
51	77653112	软管（59英寸散装）（20英寸/21-1/2英寸）	HOSE (59.00 Inches Bulk) (20 IN.)(21-1/2 IN.)	2
51	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	2
52	82446090	螺钉（M8×90）	SCREW (M8 x 90)	4
53	82446050	螺钉(M8 x 50)	SCREW (M8 x 50)	36
53	8M0045380	螺钉(M8 x 50)	SCREW (M8 x 50)	36
54	13536A11	温度传感器总成	SENSOR ASSEMBLY Temperature	1
54	13536A14	温度传感器总成	SENSOR ASSEMBLY Temperature	1
54	13536A2	传感器总成	SENSOR ASSEMBLY	1
54	13536A14	温度传感器总成	SENSOR ASSEMBLY Temperature	1
55	88807A42	电缆总成（适用时使用）	CABLE ASSEMBLY (USE WHERE APPLICABLE)	1
55	88807A37	拉线总成	CABLE ASSEMBLY	1
56	828523	传感器固定座	RETAINER Sensor	1
57	828552	螺钉（.375-16×.500）	SCREW (.375-16 x .500)	1
58	137151	固定座	RETAINER	1
59	81893412	螺钉（M8×12）	SCREW (M8 x 12)	1
60	9787A3	下端盖总成	END CAP ASSEMBLY Lower	1
60	9787A5	端盖总成	END CAP ASSY	1
60	9787A4	端盖总成	END CAP ASSEMBLY	1
61	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
62	8185711	油封	SEAL Oil	2
62	830898	油封	SEAL Oil	2
62	8308981	密封件	SEAL	2
63	815449	油封	SEAL Oil	1
63	859093	密封件	SEAL	1
64	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
65	434531	堵头	PLUG	1
66	62705	O型圈	O-RING	1
66	8M0204667	O型圈×2	O RING @2	1
67	82104520	螺钉（M5×20）	SCREW (M5 x 20) (M5 X 20)	2
68	8261211	支架	BRACKET	1
69	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
70	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
71	8266241	卡箍	CLAMP	1
-	814195A93	衬垫套件	GASKET SET	1
-	823291A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

图 17驱动轴壳体(序列号0G437999及以下) DRIVESHAFT HOUSING (S/N-0G437999 AND BELOW)

REF	零件编号	中文名称	英文名称	数量
1	818452A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	818452A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	818452A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	818453A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	818453A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	818453A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	822257	双头螺柱（M12×1.75×50）	STUD (M12 X 1.75 X 50)	4
2	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
3	82130130	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
4	89417	护孔环	GROMMET	1
5	4002321	垫圈(12.80 mm x 24.0 mm x 2.4 mm)不锈钢	WASHER (12.80 mm x 24.0 mm x 2.4 mm) Stainless Steel	4
6	821280	螺母（M12×1.75）	NUT (M12 X 1.75)	4
6	4013812	螺母(M12)不锈钢	NUT (M12) Stainless Steel	4
7	64649	堵头	PLUG	1
8	815431	螺钉（M14×178）	SCREW (M14 x 178)	2
8	898834	螺栓（M14×178）	BOLT (M14 x 178)	2
9	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
10	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
11	815433	垫圈	WASHER	2
11	8154331	垫圈（1.25×2.00×0.19）	WASHER (1.25 x 2.00 x .19)	2
12	8137711	支架	MOUNT	2
13	825190	垫圈	WASHER	1
14	815434	螺母	NUT	2
14	896602	螺母(M14)	NUT (M14)	2
15	8186441	卡箍	CLAMP	2
15	8186442	卡箍	CLAMP	2
16	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
16	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
17	72521	内齿锁紧垫圈	LOCKWASHER Internal Tooth	1
18	818645F1	黑色盖(黑色)	COVER Black (BLACK)	2
18	8M0001136	下支架盖	COVER Lower Mount	2
18	818645F2	盖(灰色)	COVER (GRAY)	2
19	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
20	816503	密封件	SEAL	1
21	8263841	排气管	TUBE Exhaust	1
21	826384T1	排气管	TUBE-EXHAUST	1
22	81893435	螺钉(M8×35)	SCREW (M8 x 35)	8
22	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	8
23	8141964	水管	TUBE Water	1
23	8141965	水管	TUBE Water	1
23	8141966	水管	TUBE Water	1
24	814080	密封件	SEAL	1
24	814080001	密封件	SEAL	1
25	814081	卡箍	CLAMP	1
26	823979F1	隔套	SPACER	1
26	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
26	823979F2	隔套	SPACER	1
26	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
27	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
28	824117	双头螺柱（M12×1.75×183）	STUD (M12 X 1.75 X 183)	4
28	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
28	824118	双头螺柱（M10×1.5×173）	STUD (M10 X 1.5 X 173)	1
29	400636	螺母（M10×1.5）	NUT (M10 X 1.5)	1

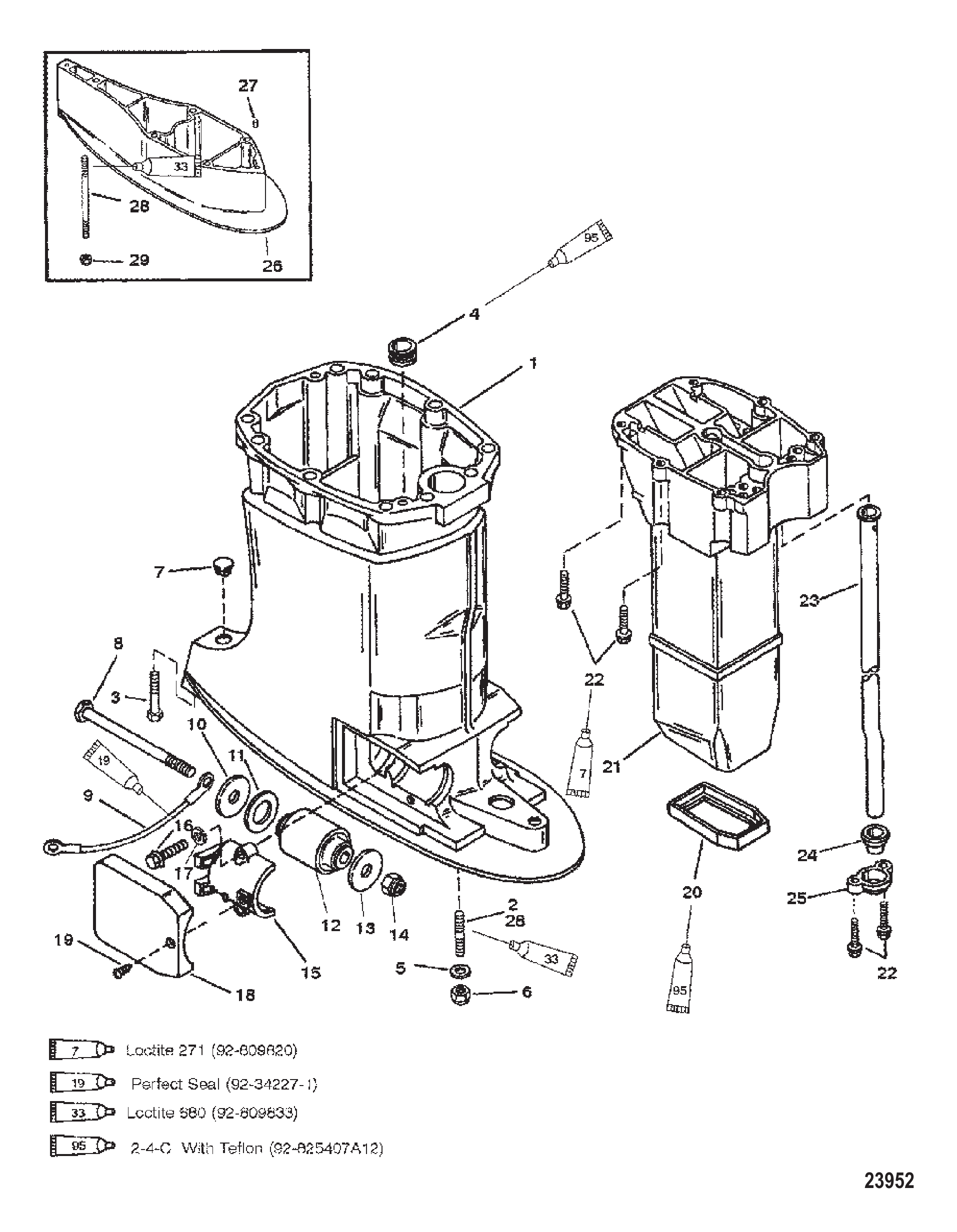

图 18驱动轴壳体(序列号0G438000及以上) DRIVESHAFT HOUSING (S/N-0G438000 AND UP)

REF	零件编号	中文名称	英文名称	数量
1	832937A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832937A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832937A06	传动轴壳体总成-加长型	HOUSING ASSEMBLY Driveshaft - Long	1
1	832938A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832938A06	传动轴壳体总成-超长/特超长型	HOUSING ASSEMBLY Driveshaft - X/XX-Long	1
1	832938A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832938A4	传动轴壳体-XL-GR	HOUSING-D/S-XL-GR	1
1	832938A3	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	822257	双头螺柱（M12×1.75×50）	STUD (M12 X 1.75 X 50)	4
2	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
3	82130130	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
4	8331231	护孔环	GROMMET	1
5	4002321	垫圈(12.80 mm x 24.0 mm x 2.4 mm)不锈钢	WASHER (12.80 mm x 24.0 mm x 2.4 mm) Stainless Steel	4
6	821280	螺母（M12×1.75）	NUT (M12 X 1.75)	4
6	4013812	螺母(M12)不锈钢	NUT (M12) Stainless Steel	4
7	64649	堵头	PLUG	1
8	815431	螺钉（M14×178）	SCREW (M14 x 178)	2
8	898834	螺栓（M14×178）	BOLT (M14 x 178)	2
9	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
10	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
11	815433	垫圈	WASHER	2
11	8154331	垫圈（1.25×2.00×0.19）	WASHER (1.25 x 2.00 x .19)	2
12	8137711	支架	MOUNT	2
13	825190	垫圈	WASHER	1
14	815434	螺母	NUT	2
14	896602	螺母(M14)	NUT (M14)	2
15	8186442	卡箍	CLAMP	2
15	879150A90	下支架盖套件	COVER KIT Lower Mount	2
16	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
16	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
17	72521	内齿锁紧垫圈	LOCKWASHER Internal Tooth	1
18	818645F1	黑色盖	COVER Black	2
18	8M0001136	下支架盖	COVER Lower Mount	2
18	818645F2	盖板	COVER	2
18	818645F4	盖板	COVER	2
19	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
20	8329321	密封件	SEAL	1
21	833116A7	排气管总成	TUBE ASSEMBLY Exhaust	1
22	81893435	螺钉(M8×35)	SCREW (M8 x 35)	6
22	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
23	8329411	水管	TUBE Water	1
23	8M0042785	水管	TUBE-WATER	1
23	8329412	水管	TUBE Water	1
23	8M0042786	水管	TUBE Water	1
23	8329413	水管	TUBE Water	1
23	8M0042787	水管	TUBE-WATER	1
24	832940	密封件	SEAL	1
24	832940001	密封件	SEAL	1
25	8329391	卡箍	CLAMP	1
26	823979F1	隔套	SPACER	1
26	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
26	823979F2	隔套	SPACER	1
26	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
26	823979F3	隔套	SPACER	1
26	823979T5	ORD 823979T 1	ORD 823979T 1	1
27	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
28	824117	双头螺柱（M12×1.75×183）	STUD (M12 X 1.75 X 183)	4
28	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
28	824118	双头螺柱（M10×1.5×173）	STUD (M10 X 1.5 X 173)	1
29	400636	螺母（M10×1.5）	NUT (M10 X 1.5)	1

图 19双机连接杆套件 Dual Engine Tie Bar Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
1	715651	转向拉索套管	TUBE Steering Cable	1
2	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
3	41055	支架	MOUNT	1
4	42100	锁紧垫圈	TAB WASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	88404	锁紧垫圈	TAB WASHER	2
7	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
8	17729A1	支架	BRACKET	2
9	62055	螺钉(.312-24 x 1.250)	SCREW (.312-24 x 1.250)	4
10	17728	锁紧垫圈	TAB WASHER	4
11	140001	螺钉(0.375-24×1.38)	SCREW (.375-24 x 1.38)	2
12	34863	螺母 (.375-24)	NUT (.375-24)	6
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	6
13	979331	转向眼环	STEERING EYE	2
13	8M0026167	转向眼环	STEERING EYE	2
14	23651	衬套(1.625)	SLEEVE (1.625)	2
15	97931	管材(4.00英寸)	TUBING (4.00 Inches)	2
16	8149513	联轴器(15.00英寸)	COUPLER (15.00 Inches)	1
16	8M0026098	联轴器15英寸	COUPLER 15 In.	1
17	42099	螺母(.562-18)	NUT (.562-18)	1
18	821169	联轴器	COUPLING	1
19	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
20	94319	螺钉(.375-24 x 1.5)	SCREW (.375-24 x 1.5)	1

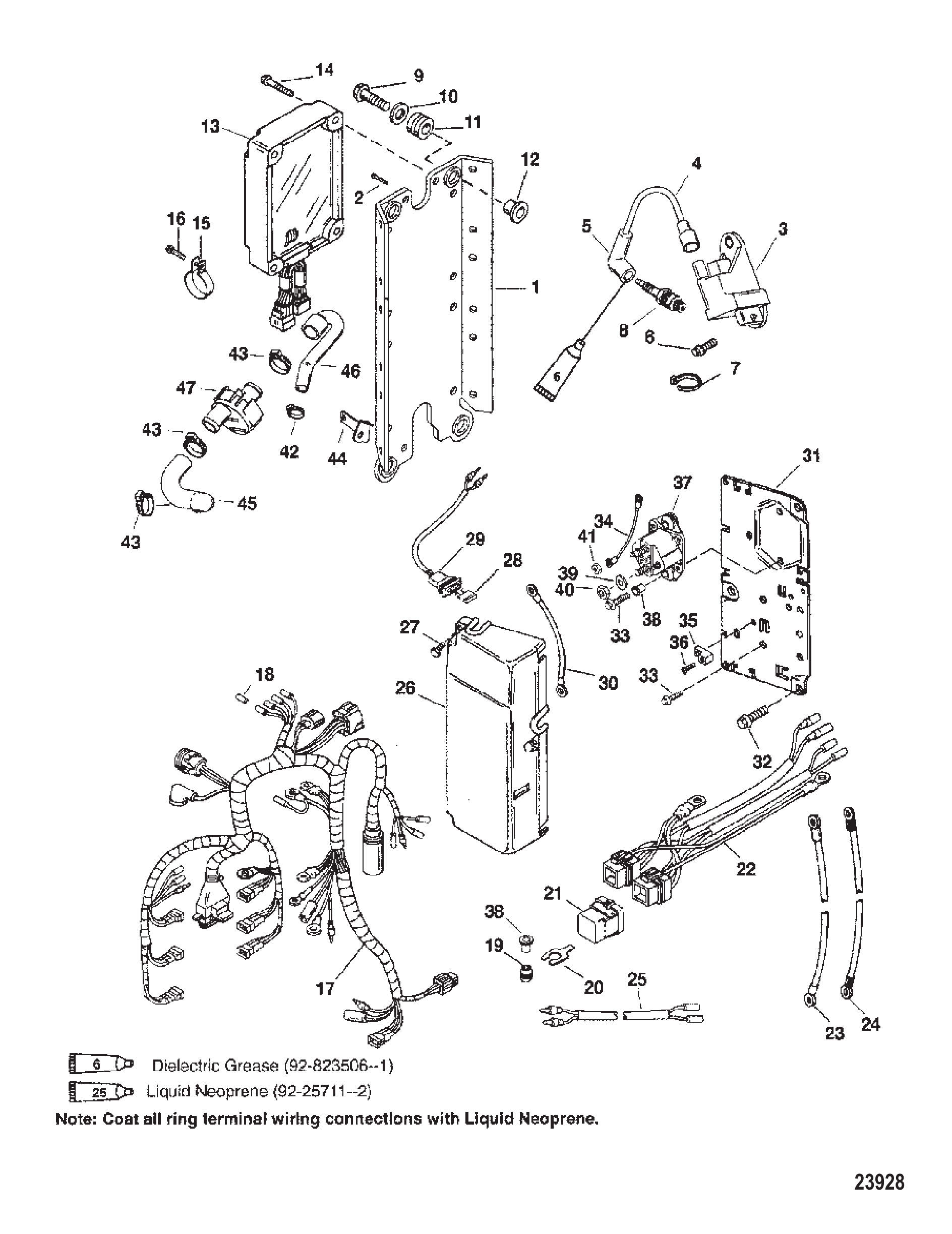

图 20电气系统(所有型号-序列号0G303046及以上) ELECTRICAL (ALL MODELS-S/N:0G303046 & UP)

REF	零件编号	中文名称	英文名称	数量
1	8252961	电气安装板	PLATE Electrical Mounting	1
2	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
3	827509A7	CDM总成	CDM ASSEMBLY	6
3	827509T7	CDM模块总成	CDM MODULE ASSEMBLY	6
4	813706A56	高压电缆总成（6件套）	CABLE ASSEMBLY Hi Tension (SET OF 6)	1
4	821945A61	高压电缆总成（单根）	CABLE ASSEMBLY Hi Tension (SINGLE CABLE)	6
5	63709A1	护套/端子套件	BOOT/TERMINAL KIT	6
6	82129116	螺钉(M6 x 16)	SCREW (M6 x 16)	12
7	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	8168372	火花塞(NGK #BPZ8H-N-10)	SPARK PLUG (NGK #BPZ8H-N-10)	6
8	938	SP #QL78YC @4	SP #QL78YC @4	6
8	941	火花塞（冠军牌QL77CC）	SPARK PLUG (CHAMPION #QL77CC)	6
9	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
9	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
10	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	4
11	825380	护孔环	GROMMET	4
11	825380001	护孔环	GROMMET	4
12	19064	衬套	BUSHING	4
13	8300442	发动机控制单元ECU	ECU Engine Control Unit	1
13	830044T02	电控单元	ECU	1
13	8300441	发动机控制单元ECU	ECU Engine Control Unit	1
13	830044T01	电控单元	ECU	1
13	8300447	发动机控制单元ECU	ECU Engine Control Unit	1
13	830044T07	电控单元	ECU	1
13	83004410	发动机控制单元ECU	ECU Engine Control Unit	1
13	830044T16	电控单元	ECU	1
14	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	4
15	826188	卡箍	CLAMP	1
16	82104520	螺钉（M5×20）	SCREW (M5 x 20)	1
17	825433A10	点火线束总成	HARNESS ASSEMBLY Ignition	1
18	13541	公插头（SEAPRO/MARATHON）	PLUG Male (SEAPRO/MARATHON)	AR
19	818967	护孔环	GROMMET	2
19	8M0207785	护孔环	GROMMET	2
20	828102	支架	BRACKET	2
20	8M0207771	安装支架	BRACKET Mounting	2
21	828151	继电器	RELAY	2
21	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
22	826802A2	升降线束总成	HARNESS ASSEMBLY Trim	1
23	88439A23	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
23	88439A34	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
24	88439A24	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
25	827356A2	线束总成（26英寸）	HARNESS ASSEMBLY (26 IN.)	1
26	8216091	盖板	COVER	1
27	82239320	螺钉（M5×20）	SCREW (M5 x 20) (M5 X 0.8)	3
28	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
29	19637	保险丝插座	SOCKET Fuse	1
30	93388A8	黑色电缆总成(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black	1
31	8212282	电磁阀安装板	PLATE Solenoid Mounting	1
32	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
33	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
34	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
35	45915	端子排	TERMINAL BLOCK	1
36	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
36	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
36	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	1
36	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
37	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
38	818968	衬套	BUSHING	AR
38	8M0214955	衬套	BUSHING	AR
39	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
40	68292	螺母(.312-18)	NUT (.312-18)	2
40	8M0204668	螺母(.312-18)	NUT (.312-18)	2
41	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
42	850895	卡箍	CLAMP	1
43	850896	卡箍 (28.6)	CLAMP (28.6)	3
44	850802	支架	BRACKET	1
45	850803	进水管	HOSE (INLET)	1
46	850804	出水管	HOSE (OUTLET)	1
47	850801A1	脉冲冲洗装置	PULSE FLUSH	1
47	850801T2	脉冲冲洗装置	PULSE FLUSH	1

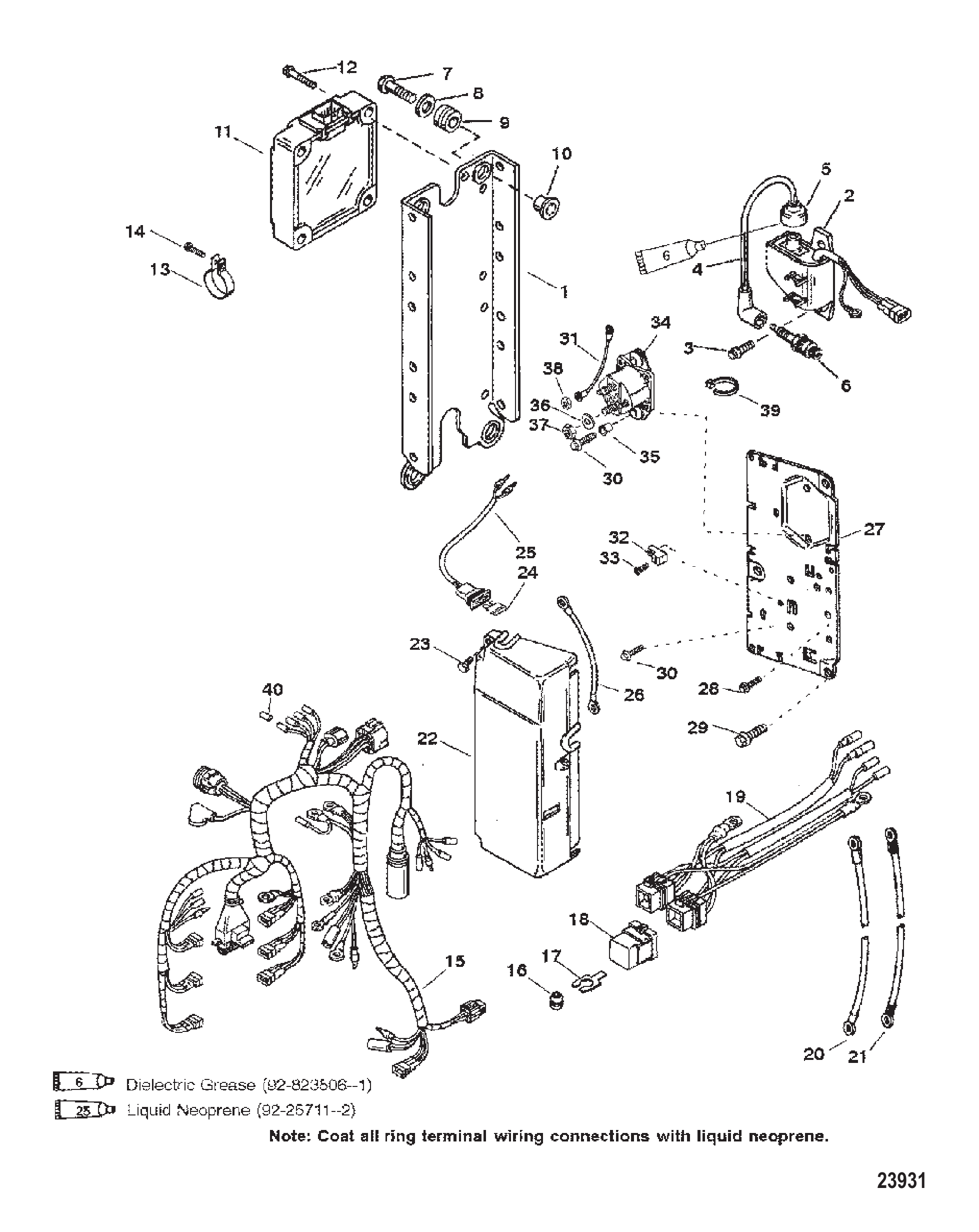

图 21电气系统(SEAPRO/MARATHON 序列号0G303045及以下) ELECTRICAL (SEAPRO/MARATHON S/N-0G303045 & BELOW

REF	零件编号	中文名称	英文名称	数量
1	825296	电气安装板	PLATE Electrical Mounting	1
2	827509A6	CDM总成	CDM ASSEMBLY	6
2	827509A12	转接套件	ADAPTOR KIT	6
3	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	13
4	821945A56	高压电缆总成	CABLE ASSEMBLY Hi Tension	1
5	63709A1	护套/端子套件	BOOT/TERMINAL KIT	6
6	8168372	火花塞（BPZ8H-N-10）	SPARK PLUG (BPZ8H-N-10)	6
6	938	SP #QL78YC @4	SP #QL78YC @4	6
7	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
7	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
8	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	4
9	825380	护孔环	GROMMET	4
9	825380001	护孔环	GROMMET	4
10	19064	衬套	BUSHING	4
11	8257531	发动机控制单元ECU	ECU Engine Control Unit	1
12	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	4
13	826188	卡箍	CLAMP	1
14	82104520	螺钉（M5×20）	SCREW (M5 x 20)	1
15	825433A7	线束总成	HARNESS ASSEMBLY	1
16	818967	护孔环	GROMMET	2
16	8M0207785	护孔环	GROMMET	2
17	828102	支架	BRACKET	2
17	8M0207771	安装支架	BRACKET Mounting	2
18	828151	继电器	RELAY	2
18	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
19	826802A2	升降线束总成	HARNESS ASSEMBLY Trim	1
20	88439A23	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
20	88439A34	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
21	88439A24	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
22	8216091	盖板	COVER	1
23	82239320	螺钉（M5×20）	SCREW (M5 x 20) (M5 X 0.8)	3
24	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
25	19637	保险丝插座	SOCKET Fuse	1
26	93388A8	黑色电缆总成(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black	1
27	8212282	电磁阀安装板	PLATE Solenoid Mounting	1
28	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
29	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
30	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
31	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
32	45915	端子排	TERMINAL BLOCK	1
33	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
33	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
33	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	1
33	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
34	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
35	818968	衬套	BUSHING	AR
35	8M0214955	衬套	BUSHING	AR
36	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
37	68292	螺母(.312-18)	NUT (.312-18)	2
37	8M0204668	螺母(.312-18)	NUT (.312-18)	2
38	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
39	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
39	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
40	13541	公插头	PLUG Male	AR

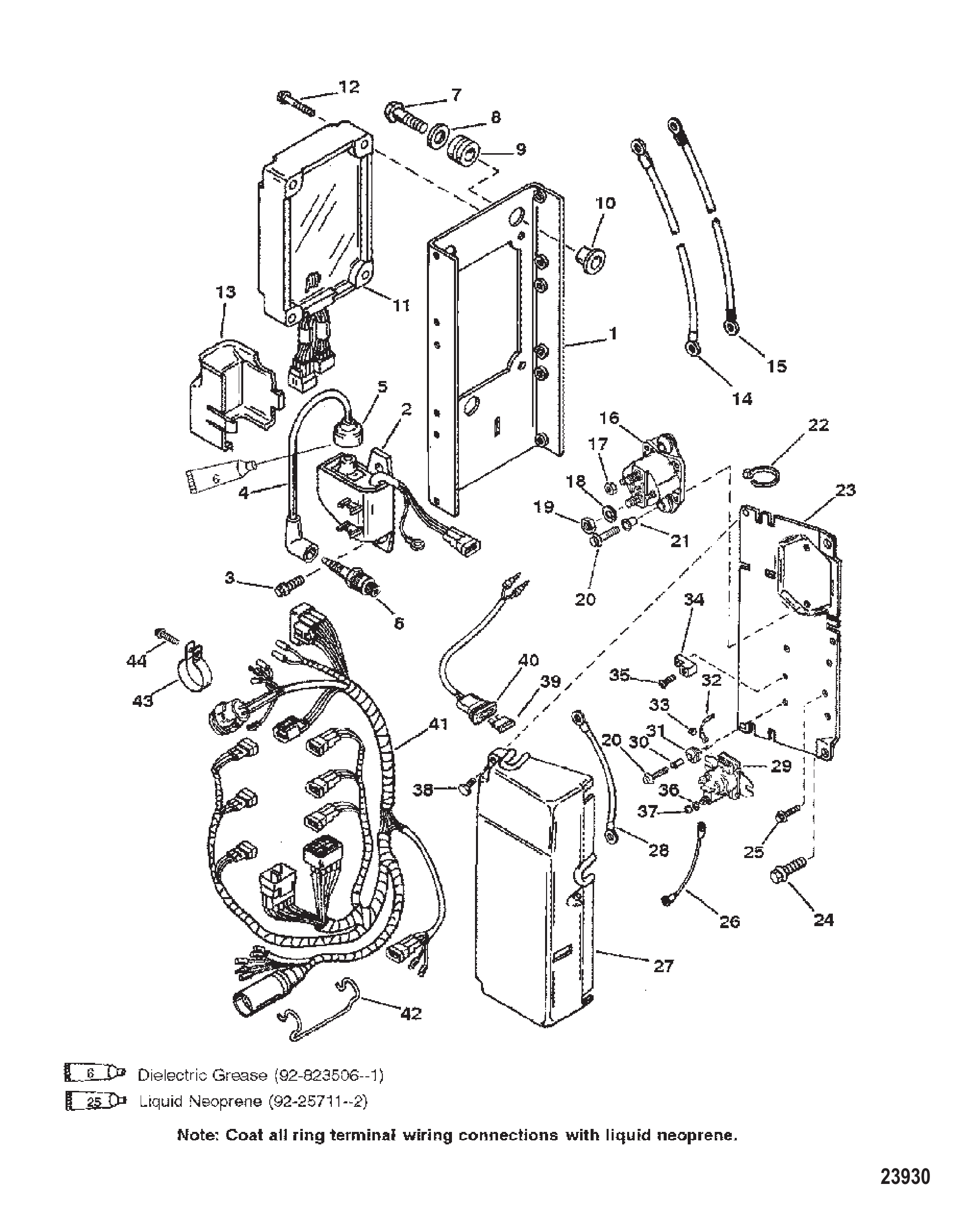

图 22电气系统(序列号0G129221及以下非SEAPRO/MARATHON) ELECTRICAL (S/N:0G129221 & BELOW NON SEAPRO/MARATHON)

REF	零件编号	中文名称	英文名称	数量
1	8211861	电气安装板	PLATE Electrical Mounting	1
2	827509A6	CDM总成	CDM ASSEMBLY	6
2	827509A12	转接套件	ADAPTOR KIT	6
3	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	13
4	821945A56	高压电缆总成	CABLE ASSEMBLY Hi Tension	1
5	63709A1	护套/端子套件	BOOT/TERMINAL KIT	6
6	8168372	火花塞（BPZ8H-N-10）	SPARK PLUG (BPZ8H-N-10)	6
6	938	SP #QL78YC @4	SP #QL78YC @4	6
7	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
7	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
8	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	3
9	88033	护孔环	GROMMET	3
10	19064	衬套	BUSHING	3
11	824866A1	发动机控制单元ECU	ECU Engine Control Unit	1
12	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	4
13	823882	盖板	COVER	1
14	88439A3	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
15	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
16	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
17	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
18	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
19	68292	螺母(.312-18)	NUT (.312-18)	2
19	8M0204668	螺母(.312-18)	NUT (.312-18)	2
20	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
21	818968	衬套	BUSHING	2
21	8M0214955	衬套	BUSHING	2
22	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	8212281	电磁阀安装板	PLATE Solenoid Mounting	1
24	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
25	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
26	87379A46	电缆总成（5.750英寸）（红色）	CABLE ASSEMBLY (5.750 Inches) (RED)	2
27	8216091	盖板	COVER	1
28	93388A8	黑色电缆总成(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black	1
29	818997A1	电磁阀总成	SOLENOID ASSEMBLY	2
29	8M0185145	电磁阀总成	SOLENOID ASSEMBLY	2
30	818968	衬套	BUSHING	4
30	8M0214955	衬套	BUSHING	4
31	818967	护孔环	GROMMET	4
31	8M0207785	护孔环	GROMMET	4
32	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	3
33	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	4
34	45915	端子排	TERMINAL BLOCK	1
35	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
36	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
37	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	2
38	82239320	螺钉（M5×20）	SCREW (M5 x 20) (M5 X 0.8)	3
39	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
40	19637	保险丝插座	SOCKET Fuse	1
41	821967A3	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
41	821967T3	线束总成	HARNESS ASSY	1
42	92753	固定座	RETAINER	1
43	826188	卡箍	CLAMP	1
44	82104520	螺钉（M5×20）	SCREW (M5 x 20)	1

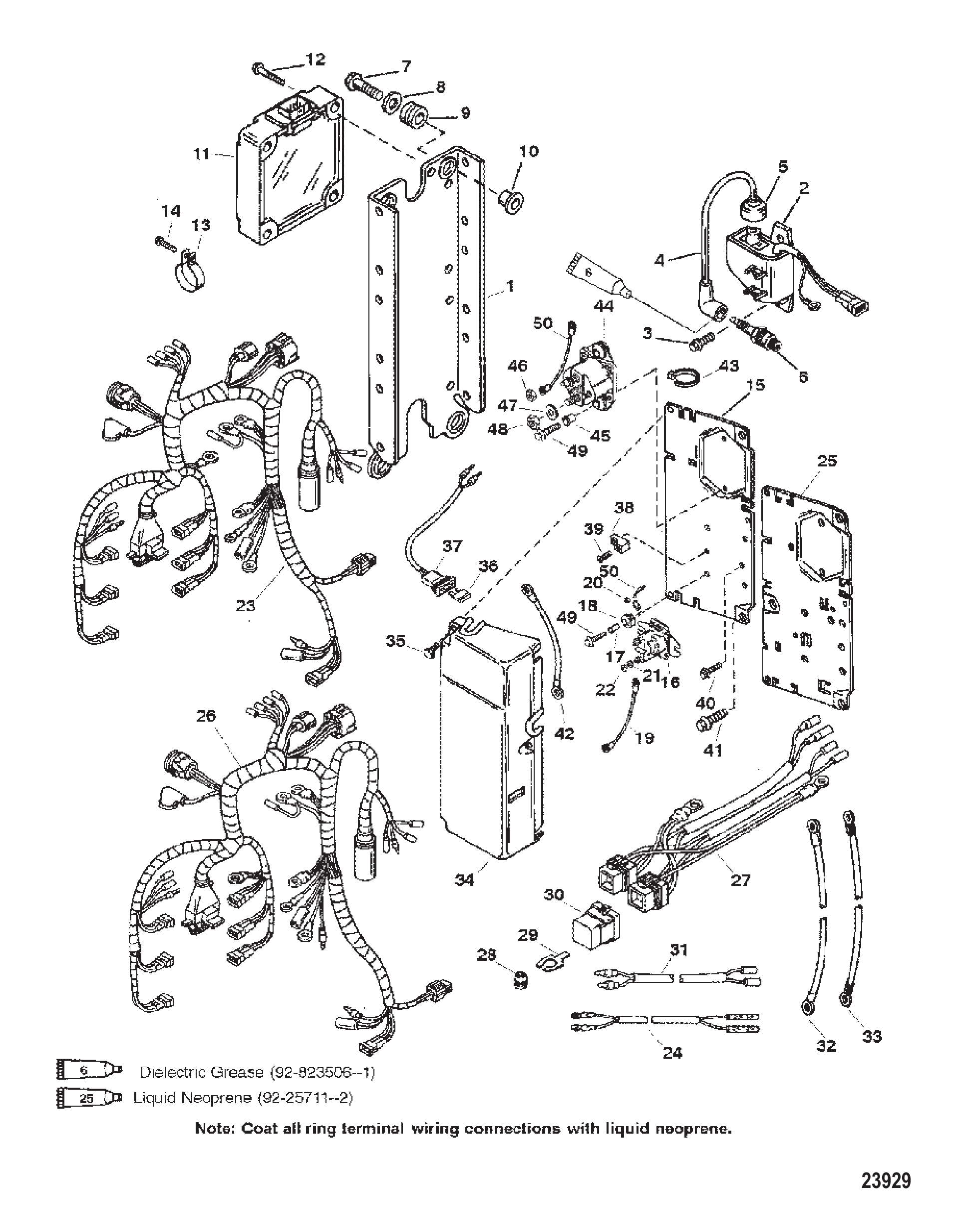

图 23电气系统(序列号0G129222-0G303045 非SEAPRO/MARATHON) ELECTRICAL (S/N:0G129222-0G303045 NON SEAPRO/MARATHON)

REF	零件编号	中文名称	英文名称	数量
1	825296	电气安装板	PLATE Electrical Mounting	1
2	827509A6	CDM总成	CDM ASSEMBLY	6
2	827509A12	转接套件	ADAPTOR KIT	6
3	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	13
4	821945A56	高压电缆总成	CABLE ASSEMBLY Hi Tension	1
5	63709A1	护套/端子套件	BOOT/TERMINAL KIT	6
6	8168372	火花塞（BPZ8H-N-10）	SPARK PLUG (BPZ8H-N-10)	6
6	938	SP #QL78YC @4	SP #QL78YC @4	6
7	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
7	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
8	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	4
9	825380	护孔环	GROMMET	4
9	825380001	护孔环	GROMMET	4
10	19064	衬套	BUSHING	4
11	8257532	发动机控制单元ECU	ECU Engine Control Unit	1
11	825753T02	电控单元	ECU	1
12	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	4
13	826188	卡箍	CLAMP	1
14	82104520	螺钉（M5×20）	SCREW (M5 x 20)	1
15	8212281	电磁阀安装板	PLATE Solenoid Mounting	1
16	818997A1	电磁阀总成	SOLENOID ASSEMBLY	2
16	8M0185145	电磁阀总成	SOLENOID ASSEMBLY	2
17	818968	衬套	BUSHING	4
17	8M0214955	衬套	BUSHING	4
18	818967	护孔环	GROMMET	4
18	8M0207785	护孔环	GROMMET	4
19	87379A46	电缆总成（5.750英寸）（红色）	CABLE ASSEMBLY (5.750 Inches) (RED)	2
20	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	4
21	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
22	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	2
23	825433A7	点火线束总成	HARNESS ASSEMBLY IGNITION	1
24	17201A9	配平线束总成	HARNESS ASSEMBLY TRIM	1
25	8212282	电磁阀安装板	PLATE Solenoid Mounting	1
26	825433A7	点火线束总成	HARNESS ASSEMBLY IGNITION	1
27	826802A2	升降线束总成	HARNESS ASSEMBLY Trim	1
28	818967	护孔环	GROMMET	2
28	8M0207785	护孔环	GROMMET	2
29	828102	支架	BRACKET	2
29	8M0207771	安装支架	BRACKET Mounting	2
30	828151	继电器	RELAY	2
30	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
31	827356A2	换挡中断线束总成(26英寸)	HARNESS ASSEMBLY SHIFT INTERRUPT (26 IN.)	1
32	88439A23	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
32	88439A34	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
33	88439A24	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
34	8216091	盖板	COVER	1
35	82239320	螺钉（M5×20）	SCREW (M5 x 20) (M5 X 0.8)	3
36	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
37	19637	保险丝插座	SOCKET Fuse	1
38	45915	端子排	TERMINAL BLOCK	1
39	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	1
39	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
39	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
39	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
40	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
41	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
42	93388A8	黑色电缆总成(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black	1
43	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
43	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
44	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
45	818968	衬套	BUSHING	AR
45	8M0214955	衬套	BUSHING	AR
46	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
47	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
48	68292	螺母(.312-18)	NUT (.312-18)	2
48	8M0204668	螺母(.312-18)	NUT (.312-18)	2
49	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	AR
50	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	AR

图 24排气板 EXHAUST PLATE

REF	零件编号	中文名称	英文名称	数量
1	818450A1	排气板总成	PLATE ASSEMBLY Exhaust	1
1	818450A2	排气板总成	PLATE ASSEMBLY Exhaust	1
2	832994	滤网	STRAINER	2
3	8139322	衬垫	GASKET	1
4	NLA	停产衬垫	No Longer Available Gasket	1
5	823988	衬垫(下部)	GASKET (LOWER)	1
6	64878	弹簧(黑色)	SPRING (Black)	1
6	854478	弹簧	SPRING	1
6	64878	弹簧(黑色)	SPRING (Black)	1
1	832935A1	排气板总成	PLATE ASSEMBLY Exhaust	1
3	8329331	衬垫	GASKET	1
3	8329335	衬垫	GASKET	1
7	8329342	衬垫(下部)	GASKET (LOWER)	1
7	8329344	衬垫	GASKET	1
8	8238051	密封件	SEAL	1
8	8M0043157	密封件	SEAL	1
9	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
9	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
10	656632	盖板	COVER	1
10	8M0237835	罩盖总成	COVER ASSY	1
11	65664A1	隔板总成	PLATE ASSEMBLY	1
12	88907	衬垫	GASKET	2
12	88907003	衬垫	GASKET	2
13	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
14	76451	垫圈	WASHER	1
15	64877	隔膜	DIAPHRAGM	1
15	648771	隔膜	DIAPHRAGM	1
16	814189	提动阀	POPPET	1
17	814191	护孔环	GROMMET	1
18	814190	托架	CARRIER	1
19	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
19	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
20	34982	连接器	CONNECTOR	2
21	78279	弯头（45度）	ELBOW (45 DEGREES)	1
21	8M0207781	弯头	ELBOW	1
22	821975	45度弯头	ELBOW 45 Degree (45 DEGREES)	1
23	821255	怠速排气套	BOOT Idle Exhaust	1
24	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	830756109	软管(57英寸散装)(2-1/2英寸)	HOSE (57.00 Inches Bulk) (2-1/2 IN.)	1
25	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
26	821904	示流器接头	FITTING Tell-Tale	1
26	8M0077650	示流器接头	FITTING Tell-Tale	1
27	821908	堵头	PLUG	1
28	821915	垫圈	WASHER	1
29	821963	止回阀	CHECK VALVE	1
29	8219631	止回阀	CHECK VALVE	1
30	30641	O型圈(0.299x0.103)	O-RING (.299 x .103)	1
31	821952	接头	FITTING	1
32	821976	软管	HOSE	1
33	817519A1	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
34	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	4
35	8268336	螺母 (M6)	NUT (M6)	1
35	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
36	35459	垫圈	WASHER	1
37	824012	滚轮	ROLLER	1
38	8268336	螺母 (M6)	NUT (M6)	1
38	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
39	8141935	换挡连杆	SHIFT LINK	1
39	883142A03	换挡连杆套件	SHIFT LINK KIT	1
40	42994	衬套	BUSHING	1
41	8240701	上换挡轴	SHIFT SHAFT Upper	1
41	8M0036408	换挡轴	SHAFT-SHIFT	1
41	8240702	上换挡轴	SHIFT SHAFT Upper	1
41	8M0187153	XL型上换挡轴	SHAFT SHIFT UP XL	1
41	8240703	上换挡轴	SHIFT SHAFT Upper	1
42	48237	衬套	BUSHING	1
43	19565	护孔环	GROMMET	1
43	19565002	护孔环	GROMMET	1
44	43585	联轴器	COUPLING	1
45	828808	堵头	PLUG	2
-	814195A93	衬垫套件	GASKET SET	1
-	823291A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

图 25飞轮/定子 FLYWHEEL/STATOR

REF	零件编号	中文名称	英文名称	数量
1	8268336	螺母 (M6)	NUT (M6)	1
2	45907	黄色塞	PLUG Yellow	1
3	821033A2	飞轮	FLYWHEEL	1
3	821033T2	飞轮	FLYWHEEL	1
4	821935A3	定子	STATOR	1
4	821935A5	定子	STATOR	1
5	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
6	821663	交流发电机	ALTERNATOR	1
6	821663A1	交流发电机	ALTERNATOR	1
6	821663A1	交流发电机	ALTERNATOR	1
7	82446155	螺钉(M10×55)	SCREW (M10 x 55)	1
8	82130140	螺钉(M10×40)	SCREW (M10 x 40) (M10 X 40)	1
9	796431	垫圈	WASHER	2
10	400266	螺母(M10)	NUT (M10)	1
10	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	1
7/8	82130140	螺钉(M10×40)	SCREW (M10 x 40) (M10 X 40)	2
11	497561	V型皮带	V BELT	1
11	49756Q1	V型皮带	V BELT	1
12	17457	垫圈	WASHER	1

图 26燃油管路(非SEAPRO/MARATHON) FUEL LINES (NON SEAPRO/MARATHON)

REF	零件编号	中文名称	英文名称	数量
1	822769	连接器	CONNECTOR	1
2	83075780	管材(28英寸散装)(4英寸)(1-1/2英寸)(7英寸)(13-1/2英寸)	TUBING (28.00 Inches Bulk) (4 IN.)(1-1/2 IN.)(7 IN.)(13-1/2 IN.)	4
2	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	4
3	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
3	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
4	8189941	止回阀	CHECK VALVE	1
5	82381329	管材(12英寸散装)(6英寸)	TUBING (12.00 Inches Bulk) (6 IN.)	1
5	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	1
6	818992	连接器	CONNECTOR	1
7	8162961	燃油滤清器	FILTER Fuel	1
7	816296Q2	燃油滤清器	FILTER Fuel	1
8	49542	卡箍	CLAMP	1
9	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
10	830756109	软管(57英寸散装)(6-1/2英寸)(5英寸)(5英寸)(4-1/2英寸)	HOSE (57.00 Inches Bulk) (6-1/2 IN.)(5 IN.)(5 IN.)(4-1/2 IN.)	4
10	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	4
11	4008820	螺钉 (M6 x 20)	SCREW (M6 x 20)	6
12	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	6
13	8268336	螺母 (M6)	NUT (M6)	6
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	6
14	822528	电磁阀	SOLENOID VALVE	1
14	822528T	电磁阀	SOLENOID VALVE	1
15	8224931	支架	BRACKET	1
16	9912878	软管(0.187英寸)(26英寸散装)(8-3/4英寸)(8-3/4英寸)(6英寸)	HOSE (.187) (26.00 Inches Bulk) (8-3/4 IN.)(8-3/4 IN.)(6 IN.)	3
17	89694	键	KEY	1
18	821153	联轴器	COUPLING	1
19	8212021	传感器支架	BRACKET Sensor	1
20	821664	节气门位置传感器(TPI)	SENSOR Throttle Position (TPI)	1
21	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
22	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
23	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
24	82459612	保护套	OVERSLEEVE	2
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	3

图 27燃油管路(SEAPRO/MARATHON) FUEL LINES (SEAPRO/MARATHON)

REF	零件编号	中文名称	英文名称	数量
1	830756109	软管(57英寸散装)(5英寸)(5英寸)(4-1/2英寸)(16英寸)	HOSE (57.00 Inches Bulk) (5 IN.)(5 IN.)(4-1/2 IN.)(16 IN.)	4
2	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
3	4008820	螺钉 (M6 x 20)	SCREW (M6 x 20)	6
4	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	6
5	8268336	螺母 (M6)	NUT (M6)	6
5	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	6
6	82459612	保护套	OVERSLEEVE	2
7	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	3
8	9912878	软管(0.187英寸)(26英寸散装)(8-3/4英寸)(8-3/4英寸)(6英寸)	HOSE (.187) (26.00 Inches Bulk) (8-3/4 IN.)(8-3/4 IN.)(6 IN.)	3
9	822528	电磁阀	SOLENOID VALVE	1
9	822528T	电磁阀	SOLENOID VALVE	1
10	8224931	支架	BRACKET	1
11	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
12	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
13	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
14	821664	节气门位置传感器(TPI)	SENSOR Throttle Position (TPI)	1
15	8212021	传感器支架	BRACKET Sensor	1
16	821153	联轴器	COUPLING	1
17	89694	键	KEY	1
18	67015	卡箍	CLAMP	1
18	859172	卡箍	CLAMP	1
19	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1

图 28燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	14360A43	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	42990A10	膜片组件	DIAPHAGM KIT	1
2	857005A1	膜片组件	DIAPHRAGM KIT	1
3	NSS	橡胶止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve	2
5	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
6	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	2
7	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
8	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
10	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
12	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
13	987691	衬垫	GASKET	1
13	8M0204705	衬垫@2	GASKET @2	1
14	144303	底座	BASE	1
15	987752	安装板	PLATE	1
16	62910	90度弯头(0.125-27)	ELBOW (.125-27) (90 DEGREES)	1
16	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
17	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	2
18	82104540	螺钉(M5 x 40)	SCREW (M5 x 40)	2
19	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	4
21	826635	支架	BRACKET	1
22	826634	燃油滤清器	FILTER Fuel	1
22	826634T01	燃油滤清器	FILTER-FUEL	1
23	826848	进水管	HOSE (INLET)	1
23	830769	软管	HOSE	1
24	826775	出水管	HOSE (OUTLET)	1
24	830770	软管	HOSE	1
25	822769	连接器	CONNECTOR	1
-	814195A93	衬垫套件	GASKET SET	1
-	823291A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

图 29齿轮箱壳体(螺旋桨-标准-序列号0G437999及以下-1623-822442C2) G./HSG (PROP-STD-S/N-0G437999 & BELOW-1623-822442C2

REF	零件编号	中文名称	英文名称	数量
1	822442A25	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic - Black	1
1	822442A26	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic - Gray	1
43	823903	换挡曲柄	SHIFT CRANK	1
43	8M0226861	换挡曲柄	CRANK-SHIFTER	1
44	818349A1	阀芯套件	SPOOL KIT	1
44	818349T1			1
45	47397A1	垫片组	SHIM SET	AR
46	35928A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
46	35928T1	圆锥滚子轴承总成	BEARING ASSEMBLY Tapered Roller	1
46	828439A2	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
47	826181A2	前进齿轮组(含小齿轮)	GEAR SET Forward (INCLUDES PINION GEAR)	1
47	828072A2	前进齿轮总成	GEAR ASSEMBLY Forward	1
47	878087A4	齿轮组	GEAR SET	1
48	30895	滚针轴承	BEARING Needle	1
48	30895T	滚针轴承	BEARING Needle	1
49	30893	弹簧	SPRING	1
50	824112	滑动离合器	SLIDING CLUTCH	1
50	853594T	离合器	CLUTCH	1
51	78909	定位销	PIN Detent	1
52	30632	十字销	PIN Cross	1
52	8M0100263	十字销	PIN Cross	1
53	824110	螺旋桨轴	PROPELLER SHAFT	1
53	8M0140440	右螺旋桨轴	PROPSHAFT RH	1
54	826182A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
54	824109A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
54	NSS	倒车齿轮(不单独销售)	NOT SOLD SEPARATE Reverse Gear	1
55	824108	隔套	SPACER	1
56	681001	止推环	RING Thrust	1
57	88957	滚珠轴承总成	BEARING ASSEMBLY Ball	1
57	88957T	滚珠轴承	BEARING Ball	1
58	31534	O型圈	O-RING	1
58	8M0214920	O型圈	O RING	1
59	818763A11	轴承座总成	CARRIER ASSEMBLY Bearing	1
59	818763T11	轴承座总成	CARRIER ASSEMBLY Bearing	1
60	30956	滚针轴承	BEARING Needle	1
60	30956T	滚针轴承	BEARING Needle	1
61	14077	油封(内侧)	SEAL Oil (INSIDE)	1
62	76868	油封(外侧)	SEAL (OUTSIDE)	1
62	8M0248882	油封@5	SEAL-OIL @5	1
63	18323	锁紧垫圈	TAB WASHER	1
64	79448	固定座	RETAINER	1
64	8M2011027	固定座	RETAINER	1
65	76214A5	阳极套件	ANODE KIT	1
65	76214Q5	阳极板总成	ANODIC PLATE ASSEMBLY	1
66	8227773	平衡鳍板	TRIM TAB	1
66	822777A1	平衡鳍板	TRIM TAB	1
66	822777Q1	配平片(铝制)	TRIM TAB(ALUM)	1
67	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
67	8M0204686	螺钉	SCREW	1
68	835467	推力毂	THRUST HUB	1
68	835467Q01	止推垫片套件	THRUST WASHER KIT	1
69	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
70	31211A2	花键垫圈	WASHER Splined	1
70	31211Q03	垫圈总成	WASHER ASSEMBLY	1
71	816629	锁紧垫圈	TAB WASHER	1
71	816629Q	锁紧垫圈	TAB WASHER	1
72	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
72	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	816575A5	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 30齿轮箱壳体(螺旋桨-反转-序列号0G437999及以下-1623-822442C2铸件) G./HSG PROP-C/R-S/N-0G437999 & BELOW-1623-822442C2 CASTING

REF	零件编号	中文名称	英文名称	数量
1	822442A25	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic - Black	1
1	822442A26	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic - Gray	1
43	823903	换挡曲柄	SHIFT CRANK	1
43	8M0226861	换挡曲柄	CRANK-SHIFTER	1
44	818349A1	阀芯套件	SPOOL KIT	1
44	818349T1			1
45	47397A1	垫片组	SHIM SET	AR
46	815362A1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
46	815362T1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
46	828830A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
47	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
47	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
48	815481	止推垫片	THRUST WASHER	1
49	815480	推力轴承	BEARING Thrust	1
50	826288A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
50	826288T1	倒挡齿轮总成	GEAR ASSY-REVERSE	1
50	824700A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
50	824700T1	倒挡齿轮总成	GEAR ASSY-REVERSE	1
50	NSS	不单独销售	NOT SOLD SEPARATE	1
51	815482	滚柱轴承	BEARING Roller	1
52	30893	弹簧	SPRING	1
53	824112	滑动离合器	SLIDING CLUTCH	1
53	853594T	离合器	CLUTCH	1
54	30632	十字销	PIN Cross	1
54	8M0100263	十字销	PIN Cross	1
55	78909	定位销	PIN Detent	1
56	824111	螺旋桨轴	PROPELLER SHAFT	1
56	8M0140448	左螺旋桨轴	PROP SHAFT LH	1
57	826287A1	前进齿轮总成(含小齿轮)	GEAR ASSEMBLY Forward (INCLUDES PINION)	1
57	828289A3	前进齿轮总成(含小齿轮)	GEAR ASSEMBLY Forward (INCLUDES PINION)	1
58	1761514	垫片(0.206)	SPACER SHIM (.206)	AR
58	1761515	垫片(0.208)	SPACER SHIM (.208)	AR
58	1761516	垫片(0.210)	SPACER SHIM (.210)	AR
58	1761517	垫片(0.212)	SPACER SHIM (.212)	AR
58	1761518	垫片(0.214)	SPACER SHIM (.214)	AR
58	1761519	垫片(0.216)	SPACER SHIM (.216)	AR
58	1761520	垫片(0.218)	SPACER SHIM (.218)	AR
58	1761521	垫片(0.220)	SPACER SHIM (.220)	AR
58	1761522	垫片(0.222)	SPACER SHIM (.222)	AR
58	1761523	垫片(0.224)	SPACER SHIM (.224)	AR
58	1761524	垫片(0.226)	SPACER SHIM (.226)	AR
58	1761525	垫片(0.228)	SPACER SHIM (.228)	AR
58	1761526	垫片(0.230)	SPACER SHIM (.230)	AR
59	15841	滚柱轴承	BEARING Roller	1
60	17616	推力环	THRUST RING	1
61	818292A1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
62	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
62	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
63	18448	止推垫片	THRUST WASHER	2
64	15842	推力轴承	BEARING Thrust	2
65	8182911	推力座圈	RACE Thrust	2
66	814605	定位器	KEEPER	2
67	31534	O型圈	O-RING	1
67	8M0214920	O型圈	O RING	1
68	818290A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
68	818290T1	轴承座总成	CARRIER ASSY-BRG	1
69	30956	滚针轴承	BEARING Needle	1
69	30956T	滚针轴承	BEARING Needle	1
70	14077	油封(内侧)	SEAL Oil (INSIDE)	1
71	76868	油封(外侧)	SEAL (OUTSIDE)	1
71	8M0248882	油封@5	SEAL-OIL @5	1
72	18323	锁紧垫圈	TAB WASHER	1
73	79448	固定座	RETAINER	1
73	8M2011027	固定座	RETAINER	1
74	76214A5	阳极套件	ANODE KIT	1
74	76214Q5	阳极板总成	ANODIC PLATE ASSEMBLY	1
75	822777A1	平衡鳍板	TRIM TAB	1
75	822777Q1	配平片(铝制)	TRIM TAB(ALUM)	1
75	8227773	平衡鳍板	TRIM TAB	1
76	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
76	8M0204686	螺钉	SCREW	1
77	835467	推力毂	THRUST HUB	1
77	835467Q01	止推垫片套件	THRUST WASHER KIT	1
78	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
79	31211A2	花键垫圈	WASHER Splined	1
79	31211Q03	垫圈总成	WASHER ASSEMBLY	1
80	816629	锁紧垫圈	TAB WASHER	1
80	816629Q	锁紧垫圈	TAB WASHER	1
81	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
81	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	816575A5	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 31齿轮箱图表(序列号0G129221及以下) GEAR HOUSING CHART (S/N-0G129221 & BELOW)

REF	零件编号	中文名称	英文名称	数量
-	822442A19	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A20	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A21	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A22	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A23	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A24	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A27	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A29	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A28	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A30	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A17	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A14	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A16	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A18	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A34	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A36	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A35	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A37	齿轮箱总成	GEAR HOUSING ASSEMBLY	1

图 32齿轮箱图表(序列号0G129222至0G437999) GEAR HOUSING CHART (S/N-0G129222 THRU 0G437999)

REF	零件编号	中文名称	英文名称	数量
-	822442A49	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T86	黑色齿轮箱	GEAR HSG.-BLACK	1
-	822442A50	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T87	REF OB PB 99-02	REF OB PB 99-02	1
-	822442A55	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T88	REF OB PB 99-02	REF OB PB 99-02	1
-	822442A56	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T89	灰色齿轮箱C/R	GEAR HSG.-GR C/R	1
-	822442A51	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T77	REF OB PB 99-02	REF OB PB 99-02	1
-	822442A52	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T78	REF OB PB 99-02	REF OB PB 99-02	1
-	822442A53	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	857113T2	齿轮箱	GEAR HOUSING	1
-	822442A54	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T82	灰色齿轮箱CXL	GEAR HSG GRAY CXL	1
-	824114A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	823901A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	824115A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	827754A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	826353A1	传动轴延长套件	EXTENSION KIT Driveshaft	1

图 33齿轮箱图表(序列号0G438000及以上) GEAR HOUSING CHART (S/N-0G438000 & UP)

REF	零件编号	中文名称	英文名称	数量
-	822442A77	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T77	REF OB PB 99-02	REF OB PB 99-02	1
-	822442A78	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T78	REF OB PB 99-02	REF OB PB 99-02	1
-	822442A80	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T80	白色齿轮箱	GEAR HSG -WHITE	1
-	822442A81	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	857113T2	齿轮箱	GEAR HOUSING	1
-	822442A82	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T82	灰色齿轮箱CXL	GEAR HSG GRAY CXL	1
-	822442A85	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T85	白色齿轮箱C/R	GEAR HSG.-WH C/R	1
-	822442A95	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T95	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A96	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T96	灰色齿轮箱	GEAR HOUSING-GR	1
-	824114A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	823901A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	824115A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	827754A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	826353A1	传动轴延长套件	EXTENSION KIT Driveshaft	1

图 34齿轮箱壳体(驱动-标准/反转-0G437999及以下-1623-822442C2) G/HSG DRIVE-STD/COUNTER-0G437999 AND BELOW-1623-822442C2

REF	零件编号	中文名称	英文名称	数量
1	822442A25	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic - Black	1
1	822442A26	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic - Gray	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	826134	阳极块	ANODE	2
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	8268336	螺母 (M6)	NUT (M6)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
11	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
11	79953Q04	放油螺钉套件	SCREW KIT Drain	1
12	19183	纤维垫圈	WASHER Fiber	1
12	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
13	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
13	85822A6	连接器	CONNECTOR	1
14	NSS	小齿轮(不单独销售)(属于43-826181A2或43-826287A1部件)	NOT SOLD SEPARATE Pinion Gear (PART OF 43-826181A2 or 43-826287A1)	1
14	NSS	小齿轮(不单独销售)(属于43-828072A2或43-828289A3部件)	NOT SOLD SEPARATE Pinion Gear(PART OF 43-828072A2 or 43-828289A3)	1
14	NSS	小齿轮(不单独销售)(属于43-812975A5部件)	NOT SOLD SEPARATE Pinion Gear (Part of 43-812975A5)	1
15	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	815921A4	衬套总成	BUSHING ASSEMBLY	1
18	8164641	油封	SEAL Oil	1
18	8M0246145	油封	OIL SEAL	1
19	36318	O型圈(0.799英寸)	O-RING (.799)	2
19	8M0214927	O型圈@5	O RING @5	2
20	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	2
21	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
22	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
23	816472	传动轴(下)	DRIVESHAFT (LOWER)	1
23	8M0140442	驱动轴	DRIVESHAFT	1
24	43037	键	KEY	1
24	8M0204723	键	KEY	1
25	42637A1	垫片组	SHIM SET	AR
25	8M0063267	垫片组	SHIM SET	AR
26	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
26	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
27	824519	固定座	RETAINER	1
27	8245191	固定座	RETAINER	1
28	821759A2	托架总成	CARRIER ASSEMBLY	1
28	8M0214948	托架总成	CARRIER ASSY	1
29	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
29	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
30	16977	油封	SEAL Oil	1
31	89238	油封	SEAL Oil	1
32	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
33	816575A2	密封套件	SEAL KIT	1
34	430331	衬垫	GASKET	1
35	817277	衬垫	GASKET	1
35	8172771	水泵上垫片	GASKET Water Pump, Upper	1
36	817276	面板	FACEPLATE	1
36	8M0204709	面板	FACEPLATE	1
37	430262	叶轮	IMPELLER	1
37	43026T2	叶轮	IMPELLER	1
38	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	4
39	816597A1	联轴器总成	COUPLING ASSEMBLY	1
40	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
40	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
41	827754A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
41	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
41	826353A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
41	824114A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
41	823901A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
41	824115A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
42	823902	联轴器	COUPLING	1
-	816575A5	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A6	水泵维修套件	REPAIR KIT Water Pump	1

图 35齿轮箱壳体(驱动-标准/反转-0G438000及以上-1623-822442C3) G/HSG DRIVE-STD/COUNTER-0G438000 AND UP-1623-822442C3

REF	零件编号	中文名称	英文名称	数量
1	822442A83	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442A84	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T84	灰色齿轮箱	GEAR HOUSING-GR	1
1	822442A79	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T79	基础白色齿轮箱	GEAR HSG-BASIC-WH	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	826134	阳极块	ANODE	2
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	8268336	螺母 (M6)	NUT (M6)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
11	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
11	79953Q04	放油螺钉套件	SCREW KIT Drain	1
12	19183	纤维垫圈	WASHER Fiber	1
12	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
13	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
13	85822A6	连接器	CONNECTOR	1
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
15	NSS	小齿轮(不单独销售)(属于43-828168A2或43-828695A1部件)	NOT SOLD SEPARATE Pinion Gear (PART OF 43-828168A2 or 43-828695A1)	1
15	NSS	小齿轮(不单独销售)(属于43-828170A2部件)	NOT SOLD SEPARATE Pinion Gear (PART OF 43-828170A2)	1
16	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	815921A4	衬套总成	BUSHING ASSEMBLY	1
19	8164641	油封	SEAL Oil	1
19	8M0246145	油封	OIL SEAL	1
20	36318	O型圈(0.799英寸)	O-RING (.799)	2
20	8M0214927	O型圈@5	O RING @5	2
21	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
23	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
24	816472	传动轴(下)	DRIVESHAFT (LOWER)	1
24	8M0140442	驱动轴	DRIVESHAFT	1
25	43037	键	KEY	1
25	8M0204723	键	KEY	1
26	42637A1	垫片组	SHIM SET	AR
26	8M0063267	垫片组	SHIM SET	AR
27	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
27	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
28	824519	固定座	RETAINER	1
28	8245191	固定座	RETAINER	1
29	821759A4	托架总成	CARRIER ASSEMBLY	1
29	8M0214948	托架总成	CARRIER ASSY	1
30	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
30	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
31	66302	油封	SEAL Oil	1
31	8M0214939	油封@3	SEAL @3	1
32	66302	油封	SEAL Oil	1
32	8M0214939	油封@3	SEAL @3	1
33	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
34	816575A2	密封套件	SEAL KIT	1
35	430331	衬垫	GASKET	1
36	817277	衬垫	GASKET	1
36	8172771	水泵上垫片	GASKET Water Pump, Upper	1
37	817276	面板	FACEPLATE	1
37	8M0204709	面板	FACEPLATE	1
38	430264	叶轮	IMPELLER	1
38	43026T2	叶轮	IMPELLER	1
39	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	4
40	832942A1	联轴器总成	COUPLING ASSEMBLY	1
41	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
41	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
42	35027	O型圈(1.046英寸)	O-RING (1.046)	1
42	8M0204654	O型圈	O-RING	1
43	827754A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
43	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
43	826353A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
44	823902	联轴器	COUPLING	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A4	水泵修理包	REBUILD KIT Water Pump	1
-	817275Q05	水泵修理包	REBUILD KIT Water Pump	1

图 36齿轮箱壳体(螺旋桨-反转-G438000及以上-1623-822442C3) G/HSG PROP-COUNTER-G438000 AND UP-1623-822442C3

REF	零件编号	中文名称	英文名称	数量
1	822442A83	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442A84	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T84	灰色齿轮箱	GEAR HOUSING-GR	1
1	822442A79	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T79	基础白色齿轮箱	GEAR HSG-BASIC-WH	1
45	823903	换挡曲柄	SHIFT CRANK	1
45	8M0226861	换挡曲柄	CRANK-SHIFTER	1
46	19755A7	阀芯总成	SPOOL ASSEMBLY	1
46	8M0235940	阀芯总成	SPOOL ASSY	1
47	44491A1	垫片组	SHIM SET	AR
47	8M0063266	垫片组	SHIM SET	AR
48	828830A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
49	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
49	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
50	815481	止推垫片	THRUST WASHER	1
51	815480	推力轴承	BEARING Thrust	1
52	828696A2	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
52	828696T2	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
53	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
54	30893	弹簧	SPRING	1
55	828288	滑动离合器	SLIDING CLUTCH	1
55	859340T	离合器	CLUTCH	1
56	30632	十字销	PIN Cross	1
56	8M0100263	十字销	PIN Cross	1
57	828356	定位销	PIN Detent	1
58	824111	螺旋桨轴	PROPELLER SHAFT	1
58	8M0140448	左螺旋桨轴	PROP SHAFT LH	1
59	828695A1	前进/小齿轮组(12/21齿)(含小齿轮)	GEAR SET Forward/Pinion (12/21) (INCLUDES PINION)	1
60	1761514	垫片(0.206)	SPACER SHIM (.206)	AR
60	1761515	垫片(0.208)	SPACER SHIM (.208)	AR
60	1761516	垫片(0.210)	SPACER SHIM (.210)	AR
60	1761517	垫片(0.212)	SPACER SHIM (.212)	AR
60	1761518	垫片(0.214)	SPACER SHIM (.214)	AR
60	1761519	垫片(0.216)	SPACER SHIM (.216)	AR
60	1761520	垫片(0.218)	SPACER SHIM (.218)	AR
60	1761521	垫片(0.220)	SPACER SHIM (.220)	AR
60	1761522	垫片(0.222)	SPACER SHIM (.222)	AR
60	1761523	垫片(0.224)	SPACER SHIM (.224)	AR
60	1761524	垫片(0.226)	SPACER SHIM (.226)	AR
60	1761525	垫片(0.228)	SPACER SHIM (.228)	AR
60	1761526	垫片(0.230)	SPACER SHIM (.230)	AR
61	815480	推力轴承	BEARING Thrust	1
62	815481	止推垫片	THRUST WASHER	1
63	828831A1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
63	828831A3	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
64	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
64	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
65	18448	止推垫片	THRUST WASHER	2
66	15842	推力轴承	BEARING Thrust	2
67	8182911	推力座圈	RACE Thrust	2
68	814605	定位器	KEEPER	2
69	31534	O型圈	O-RING	1
69	8M0214920	O型圈	O RING	1
70	818290A8	轴承座总成	CARRIER ASSEMBLY Bearing	1
70	818290T8	轴承座总成	CARRIER ASSEMBLY Bearing	1
71	30956	滚针轴承	BEARING Needle	1
71	30956T	滚针轴承	BEARING Needle	1
72	14077	油封(内侧)	SEAL Oil (INSIDE)	1
73	76868	油封(外侧)	SEAL (OUTSIDE)	1
73	8M0248882	油封@5	SEAL-OIL @5	1
74	18323	锁紧垫圈	TAB WASHER	1
75	79448	固定座	RETAINER	1
75	8M2011027	固定座	RETAINER	1
76	76214A5	阳极套件	ANODE KIT	1
76	76214Q5	阳极板总成	ANODIC PLATE ASSEMBLY	1
77	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
77	8M0204686	螺钉	SCREW	1
78	835467	推力毂	THRUST HUB	1
78	835467Q01	止推垫片套件	THRUST WASHER KIT	1
79	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
80	31211A2	花键垫圈	WASHER Splined	1
80	31211Q03	垫圈总成	WASHER ASSEMBLY	1
81	816629	锁紧垫圈	TAB WASHER	1
81	816629Q	锁紧垫圈	TAB WASHER	1
82	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
82	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 37齿轮箱壳体(螺旋桨-标准-0G438000及以上-1623-822442C3) G/HSG PROP-STD-0G438000 AND UP-1623-822442C3

REF	零件编号	中文名称	英文名称	数量
1	822442A83	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442A84	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T84	灰色齿轮箱	GEAR HOUSING-GR	1
1	822442A79	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T79	基础白色齿轮箱	GEAR HSG-BASIC-WH	1
45	823903	换挡曲柄	SHIFT CRANK	1
45	8M0226861	换挡曲柄	CRANK-SHIFTER	1
46	19755A7	阀芯总成	SPOOL ASSEMBLY	1
46	8M0235940	阀芯总成	SPOOL ASSY	1
47	44491A1	垫片组	SHIM SET	AR
47	8M0063266	垫片组	SHIM SET	AR
48	828168A2	前进齿轮总成(含小齿轮)	GEAR ASSEMBLY Forward (INCLUDES PINION GEAR)	1
48	859321A3	前进/小齿轮组(12/21齿)	GEAR SET Forward/Pinion (12/21)	1
48	828170A2	前进齿轮与小齿轮组(含小齿轮)	GEAR SET Forward And Pinion (INCLUDES PINION GEAR)	1
48	878611A2	前进/小齿轮组	GEAR SET Forward/Pinion	1
49	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
50	30895	滚针轴承	BEARING Needle	1
50	30895T	滚针轴承	BEARING Needle	1
51	30893	弹簧	SPRING	1
52	828288	滑动离合器	SLIDING CLUTCH	1
52	859340T	离合器	CLUTCH	1
53	828356	定位销	PIN Detent	1
54	30632	十字销	PIN Cross	1
54	8M0100263	十字销	PIN Cross	1
55	824110	螺旋桨轴	PROPELLER SHAFT	1
55	8M0140440	右螺旋桨轴	PROPSHAFT RH	1
56	828169A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
56	859322A1	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
56	828171A1	倒挡齿轮	GEAR Reverse	1
56	844147T01	倒挡齿轮	GEAR Reverse	1
57	824108	隔套	SPACER	1
58	681001	止推环	RING Thrust	1
59	88957	滚珠轴承总成	BEARING ASSEMBLY Ball	1
59	88957T	滚珠轴承	BEARING Ball	1
60	31534	O型圈	O-RING	1
60	8M0214920	O型圈	O RING	1
61	818763A11	轴承座总成	CARRIER ASSEMBLY Bearing	1
61	818763T11	轴承座总成	CARRIER ASSEMBLY Bearing	1
62	30956	滚针轴承	BEARING Needle	1
62	30956T	滚针轴承	BEARING Needle	1
63	14077	油封(内侧)	SEAL Oil (INSIDE)	1
64	76868	油封(外侧)	SEAL (OUTSIDE)	1
64	8M0248882	油封@5	SEAL-OIL @5	1
65	18323	锁紧垫圈	TAB WASHER	1
66	79448	固定座	RETAINER	1
66	8M2011027	固定座	RETAINER	1
67	76214A5	阳极套件	ANODE KIT	1
67	76214Q5	阳极板总成	ANODIC PLATE ASSEMBLY	1
68	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
68	8M0204686	螺钉	SCREW	1
69	835467	推力毂	THRUST HUB	1
69	835467Q01	止推垫片套件	THRUST WASHER KIT	1
70	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
71	31211A2	花键垫圈	WASHER Splined	1
71	31211Q03	垫圈总成	WASHER ASSEMBLY	1
72	816629	锁紧垫圈	TAB WASHER	1
72	816629Q	锁紧垫圈	TAB WASHER	1
73	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
73	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 38仪表装置 INSTRUMENTATION

REF	零件编号	中文名称	英文名称	数量
1	19674A1	拉绳开关总成	SWITCH ASSEMBLY Lanyard	1
2	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
3	813679	适配器	ADAPTER	1
4	15920A54	拉绳总成	LANYARD ASSEMBLY	1
4	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
5	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
6	18321	安装夹	CLAMP Mounting	1
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
9	79146	固定座	RETAINER	3
10	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	812497A2	二极管总成	DIODE ASSEMBLY	1
11	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
12	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
13	823130A1	双报警仪表	TWO WARNING GAUGE	1
13	859697A1	双报警仪表	TWO WARNING GAUGE	1
14	823486	卡箍	CLAMP	1
15	817315	边框	BEZEL	1
16	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
17	72729	楔形底座灯泡(14V-1.9W)(下部)	LIGHT BULB Wedge Base (14V - 1.9W) (LOWER)	2
17	15163	灯(上部)	LAMP (UPPER)	2
18	79888	灯泡插座	SOCKET Light Bulb	4
19	824372A1	拉线总成	CABLE ASSEMBLY	1

图 39杂项信息 MISCELLANEOUS INFORMATION

零件编号	中文名称	英文名称	数量
82440396	零件手册 225/225 SeaPro/Marathon (3.0L)化油器型	PARTS MANUAL 225/225 SeaPro/Marathon (3.0L) Carb	1
822900R2	维修手册	SERVICE MANUAL	1
822900R3	维修手册	SERVICE MANUAL	1
822800A93	贴花套件	DECAL SET	1
824396A93	贴花套件	DECAL SET	1
822801A93	贴花套件	DECAL SET	1
822801A95	贴花套件	DECAL SET	1
822800A96	贴花套件	DECAL SET	1
824396A96	贴花套件	DECAL SET	1
824396A99	贴花套件	DECAL SET	1
822801A96	贴花套件	DECAL SET	1
822801A97	贴花套件	DECAL SET	1
809708A96	贴花套件	DECAL SET	1
809708A97	贴花套件	DECAL SET	1
822801A97	贴花套件	DECAL SET	1
809708A97	贴花套件	DECAL SET	1
850496A97	贴花套件	DECAL SET	1
824911A25	条纹贴纸(25英尺卷-需7.2英尺)	DECAL Striping (ROLL OF 25 FT. - NEED 7.2 FT.)	1
809847A96	贴花套件	DECAL SET	1
809853A96	贴花套件	DECAL SET	1
826319A96	贴花套件	DECAL SET	1
826319A01	贴花套件	DECAL SET	1
826320A96	贴花套件	DECAL SET	1
826320A00	贴花套件	DECAL SET	1
850394A96	贴花套件	DECAL SET	1
850395A96	贴花套件	DECAL SET	1
10128980	用户手册	OWNERS MANUAL	1

图 40喷油组件 OIL INJECTION COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	8184561	机油箱	TANK Oil	1
1	818456A1	油箱总成	TANK ASSEMBLY Oil	1
1	818456A1	油箱总成	TANK ASSEMBLY Oil	1
2	830889A1	油箱总成	TANK ASSEMBLY Oil	1
3	8260841	隔套	SPACER	1
4	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
5	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
6	814449A2	盖总成	CAP ASSEMBLY	1
6	814449A3	盖总成	CAP ASSEMBLY	1
6	814449A3	盖总成	CAP ASSEMBLY	1
7	42999	衬垫	GASKET	1
7	42999T	衬垫	GASKET	1
8	12886A6	开关总成	SWITCH ASSEMBLY	1
8	12886A7	开关总成	SWITCH ASSEMBLY	1
9	12896	螺钉(#8-18 x .310)	SCREW (#8-18 x .310)	1
10	19064	衬套	BUSHING	3
11	825380	护孔环	GROMMET	3
11	825380001	护孔环	GROMMET	3
12	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	3
13	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
13	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
14	830756109	软管(57英寸整卷)(10英寸段)	HOSE (57.00 Inches Bulk) (10 IN.)	1
14	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
14	830756109	软管(57英寸整卷)(8英寸段)	HOSE (57.00 Inches Bulk) (8 IN.)	1
14	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
15	424254	接头	FITTING	1
15	8M0207780	接头	FITTING	1
16	82104530	螺钉(30毫米)	SCREW (30MM)	1
17	8155361	油泵	PUMP Oil	1
17	815536T1	油泵	PUMP Oil	1
18	11379	O型圈	O-RING	1
19	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
20	817631	从动齿轮轴承	BEARING Driven Gear	1
21	430204	从动齿轮	GEAR Driven	1
22	816974	推力轴承	BEARING Thrust	1
23	82104520	螺钉(M5×20)(20毫米)	SCREW (M5 x 20) (20MM)	1
24	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	82381451	管材(8.5英寸)	TUBING (8-1/2 IN.)	1
25	82381455	油管（25.00英寸散装）	TUBING (25.00 Inches Bulk)	1
26	87421	油箱	TANK	1
27	43298A2	盖总成	CAP ASSEMBLY	1
28	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
29	816190A3	外壳总成适配器	HOUSING ASSEMBLY Adapter	1
29	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
30	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
31	99802	管	TUBE	1
32	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1

图 41动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

图 42动力升降组件（金属马达壳体） POWER TRIM COMPONENTS Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	826729A6	完整动力升降总成	POWER TRIM ASSEMBLY Complete	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
-	818186A6	动力升降总成	POWER TRIM ASSEMBLY	1
-	826729A10	ORD 8M0143217	ORD 8M0143217	1
1	811604F	歧管总成	MANIFOLD ASSEMBLY	1
2	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	9
3	823552F	气缸总成	CYLINDER ASSEMBLY	1
3	880952A03	ORD 8M0078330	ORD 8M0078330	1
4	823553	配平活塞杆套件	ROD KIT Trim Piston	1
4	823553T	升降活塞杆	ROD Trim Piston	1
5	811606	导向套件	GUIDE KIT	1
5	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
6	811607A1	维修套件	REPAIR KIT	1
7	811610A1	止回阀套件	CHECK VALVE KIT	1
7	823553T	升降活塞杆	ROD Trim Piston	1
8	99638A1	导向器总成	GUIDE ASSEMBLY	2
8	8M0021648	端盖总成	END CAP ASSEMBLY	2
9	43397A6	动力升降活塞/杆总成 (左舷)	PISTON/ROD ASSEMBLY Power Trim (PORT)	1
9	878413A1	活塞总成	PISTON ASSEMBLY	1
9	43398A3	动力配平活塞/杆总成(右舷)	PISTON/ROD ASSEMBLY Power Trim (STBD.)	1
9	878414T01	活塞总成	PISTON ASSEMBLY	1
10	12184A1	升降过滤器总成	TRIM FILTER ASSEMBLY	1
11	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	893929A01	安全阀套件	VALVE KIT Relief	1
12	812844	E型卡环	E RING	1
12	815949001	E形环	E-RING	1
13	811612A2	O型圈套件	O-RING KIT	1
13	811612A3	O型圈套件	O-RING KIT	1
14	811617F	泵	PUMP	1
14	811617T1	泵	PUMP	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
17	43450	垫圈	WASHER	4
17	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
18	811611	盖板	COVER	1
19	828710	驱动接头	DRIVE JOINT	1
19	811619	驱动轴	DRIVESHAFT	1
20	828708	电机总成	MOTOR ASSEMBLY	1
20	878265A4	配平电机	TRIM MOTOR	1
20	828708A1	改装套件	RETROFIT KIT	1
20	878265A6	改装套件-配平	RETROFIT KIT-TRIM	1
21	828709	螺钉 (长)	SCREW (LONG)	2
21	881768A1	螺钉/垫圈套件	SCREW/WASHER KIT	2
21	811615	螺钉 (长)	SCREW (LONG)	2
21	811616	螺钉 (短)	SCREW (SHORT)	2
22	811614	轴总成	SHAFT ASSEMBLY	1
22	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
23	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	2
24	44431	槽销	PIN Groove	1
24	878267	销	PIN	1
25	821539	三叶销	PIN Trilobe	1
26	996251	轴	SHAFT	1
26	99625002	轴	SHAFT	1
27	818298A1	阳极套件	ANODE KIT	1
27	818298Q1	阳极套件	ANODE KIT	1
28	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
28	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
29	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
29	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
30	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
31	4002319	垫圈	WASHER	6
32	22740	卡扣	CLIP	2
32	26550	卡箍	CLAMP	2
33	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
33	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
33	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
34	69205	C形垫圈	C WASHER	2
34	8M0084613	C形垫圈	C-WASHER	2

图 43动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 44动力升降马达 POWER TRIM MOTOR

REF	零件编号	中文名称	英文名称	数量
-	828708A1	改装套件	RETROFIT KIT	1
1	811624	机架与磁场套件	FRAME AND FIELD KIT	1
2	811625	电刷卡套件	BRUSH CARD KIT	1
3	811623	端架套件	END FRAME KIT	1
4	811626	密封套件	SEAL KIT	1
5	811627	电枢套件	ARMATURE KIT	1
5	811628	配平电机	TRIM MOTOR	1
-	828708	电机总成	MOTOR ASSEMBLY	1
-	878265A4	配平电机	TRIM MOTOR	1
6	828714A1	电刷与密封套件	BRUSH AND SEAL KIT	1
7	828713A1	电枢套件	ARMATURE KIT	1
7	828713T1	电枢套件	ARMATURE KIT	1
8	828715A1	端架（总成）	END FRAME (COMPLETE)	1

图 45簧片阀组/消音器 REED BLOCK/SOUND ATTENUATOR

REF	零件编号	中文名称	英文名称	数量
1	8184441	消音器	ATTENUATOR Sound	1
2	8215542	消音板	PLATE Sound Attenuator	1
3	8266151	密封件	SEAL	1
4	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	6
5	8161842	化油器适配板	PLATE Carburetor Adaptor	1
6	67015	卡箍	CLAMP	1
6	859172	卡箍	CLAMP	1
7	8161843	化油器适配板	PLATE Carburetor Adaptor	1
8	827507	固定座	RETAINER	1
9	8165712	双头螺栓(M6×29.5)	STUD (M6 X 29.50)	6
10	82130025	螺钉(M6x25)	SCREW (M6 x 25)	12
11	8141951	衬垫	GASKET	1
12	828623	簧片阀组	REED BLOCK	1
12	828623T6	簧片阀总成	REED BLOCK ASSEMBLY	1
13	8160321	簧片阀组	REED BLOCK	6
13	816032T1	簧片阀总成	REED BLOCK ASSY	6
14	816107A1	簧片组	REED SET	6
15	8161081	簧片夹	CLAMP Reed	12
15	816032A1	簧片阀组	REED BLOCK	12
16	8211108	自攻螺钉(M4×0.7)	SCREW (M4 X .7)(SELF-TAPPING)	48
12	816032A1	簧片阀组	REED BLOCK	6
12	816032T1	簧片阀总成	REED BLOCK ASSY	6
13	816107A1	簧片组	REED SET	6
15	8161082	簧片夹	CLAMP Reed	12
16	8211108	螺钉(M4×0.7)	SCREW (M4 X .7)	72
17	4007420	螺钉 (M6 x 20)	SCREW (M6 x 20)	12
18	822520	闩锁手柄	LATCH HANDLE	2
19	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
20	56681	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	2
20	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	2
21	822527	棘爪	PAWL	2
22	818446	飞轮盖	FLYWHEEL COVER	1
23	821555	护孔环	GROMMET	4
23	8M0153609	护孔环	GROMMET	4
24	85557714	EPA标签信息贴花	DECAL EPA Label Information	1
24	855577A14	REF SOB 09-18	REF SOB 09-18	1
-	814195A93	衬垫套件	GASKET SET	1
-	823291A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	809793A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809793A00	动力头总成	POWERHEAD ASSEMBLY	1

图 46启动马达 STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
1	8184453	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	823639	驱动端盖	DRIVE CAP	1
2	8236392	驱动端盖	DRIVE CAP	1
3	823641	贯穿螺栓	THRU BOLT	2
4	823640	驱动套件	DRIVE KIT	1
4	823640T	驱动套件	DRIVE KIT	1
5	13310	驱动器	DRIVE	1
5	13310T1	小齿轮总成	PINION ASSEMBLY	1
6	823638	电枢	ARMATURE	1
7	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
7	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	61787	支架	HOLDER	1
8	898265014	电刷支架	HOLDER-BRUSH	1
9	8119011	换向器端盖	CAP Commutator	1
10	F15158	螺钉	SCREW	2
11	8272822	警告标贴	DECAL Warning	1
12	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
13	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	2
14	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
15	20890	螺母 (.250-20)	NUT (.250-20)	1
16	81893450	螺钉(M8 x 50)	SCREW (M8 x 50)	3
17	824921	隔套	SPACER	1

图 47转向连接套件 STEERING ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
-	92876A8	转向安装包 (单)	ATTACHING KIT Steering (SINGLE)	1
1	41055A1	支架总成	BRACKET ASSEMBLY	1
2	71565A2	管总成	TUBE ASSEMBLY	1
3	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
4	821203	锁紧垫圈	LOCKWASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
7	78968	内锁紧垫圈 (.250)	LOCKWASHER Internal (.250)	4
8	88319	联轴器	COUPLING	1
8	850791T	联轴器	COUPLER	1
9	73732	螺钉 (.375-24 x 1.120)	SCREW (.375-24 x 1.120)	2
10	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
11	34863	螺母 (.375-24)	NUT (.375-24)	3
11	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	3

图 48旋转支架与转向臂 SWIVEL BRACKET AND STEERING ARM

REF	零件编号	中文名称	英文名称	数量
1	8710A20	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710A21	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710T21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
1	8710A23	旋转支架	SWIVEL BRACKET	1
2	33504	O型圈	O-RING	1
2	8M0214926	O型圈 @10	O RING @10	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	87735	油封(下)	SEAL Oil (LOWER)	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	814084F1	下轭架	YOKE Bottom	1
9	8M0219200	黑色下轭架	YOKE-BOTTOM-BLACK	1
9	814084F2	下轭架	YOKE Bottom	1
9	826364F1	下轭架	YOKE Bottom	1
9	826364T	下轭架	YOKE Bottom	1
9	826364F2	下轭架	YOKE Bottom	1
9	826364F3	下轭架	YOKE Bottom	1
10	67684	挡圈	RING Retaining	1
11	996301	冲击板	STRIKER PLATE	2
11	8M0045383	冲击板	STRIKER PLATE	2
12	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
13	46335	螺母 (.375-24)	NUT (.375-24)	2
14	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
15	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
15	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
16	56682	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
16	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
17	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
18	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
19	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	67706A56	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
19	826432A3	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	826432A6	旋转销总成	SWIVEL PIN ASSEMBLY	1
19	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
20	816386	螺钉(M12×190)	SCREW (M12 x 190)	2
20	8M0141069	螺钉	SCREW	2
21	824998	缓冲垫	BUMPER	1
21	824998001	缓冲垫	BUMPER	1
22	8163851	上部支架	MOUNT Upper	2
23	815437	垫圈	WASHER	2
23	8154371	垫圈	WASHER	2
24	815436	垫圈	WASHER	2
25	90099	螺母(M12)	NUT (M12)	2
25	896963	螺母(M12)	NUT (M12)	2
26	813769	卡箍	CLAMP	1
26	8M0036783	卡箍	CLAMP	1
27	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
27	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
28	92876A1	转向连杆总成	LINK ASSEMBLY Steering	1
28	92876A12	连杆总成	LINK ROD ASSEMBLY	1
29	14000	螺钉(.375-24x1.25)	SCREW (.375-24 x 1.25)	1
29	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
30	34863	螺母 (.375-24)	NUT (.375-24)	2
30	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
31	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2

图 49专用工具 TOOLS SPECIAL

REF	零件编号	中文名称	英文名称	数量
-	36392	化油器量具	GAUGE TOOL Carburetor	1
-	58222A1	百分表工具	DIAL INDICATOR TOOL	1
-	8226084	DDT诊断模块	DDT CARTRIDGE	1
-	8226086	模块	CARTRIDGE	1
-	822560A7	适配器线束总成	HARNESS ASSEMBLY Adaptor	1
-	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
-	73687A2	飞轮拉拔器套件	PULLER KIT Flywheel	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	825003A1	DDT诊断线束总成	CABLE ASSEMBLY DDT	1
-	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER	1
-	99750A1	万用表	MULTI METER	1
-	24161	飞轮拉拔器盖工具	CAP TOOL Flywheel Puller	1
-	52024A1	开关总成	SWITCH ASSEMBLY	1
-	59339	维修用转速表	SERVICE TACHOMETER	1
-	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
-	850439T1	八腔测试仪	TESTER Eight Chamber EIGHT CHAMBER	1
-	63998A1	单腔间隙工具	GAP TOOL Single Chamber SINGLE CHAMBER	1
-	850439	火花测试器	SPARK TESTER	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	822560A6	测试线束总成	HARNESS ASSEMBLY Test	1
-	99379	正时灯	TIMING LIGHT	1
-	825207A1	TPI/CDM测试线束总成	HARNESS ASSEMBLY TPI/CDM Test	1
-	825207A2	线束总成	HARNESS ASSEMBLY	1
-	29287	量规工具	GAUGE TOOL	1
-	55919	驱动头	DRIVER HEAD	1
-	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
-	73687A2	飞轮拉拔器套件	PULLER KIT Flywheel	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	90455	吊环	LIFTING EYE	1
-	904551	吊环	LIFTING EYE	1
-	93004A2	锁环安装工具	INSTALLATION TOOL Lock Ring	1
-	52952A1	活塞销锁环拆卸工具	REMOVAL TOOL Piston Pin Lock Ring	1
-	52952T1	活塞销锁环拆卸工具	REMOVAL TOOL Piston Pin Lock Ring	1
-	92973A1	活塞销心轴工具	MANDREL TOOL Piston Pin	1
-	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
-	812549	动力头支架	STAND Powerhead	1
-	812549T	动力头支架	STAND Powerhead	1
-	24161	飞轮拉拔器盖工具	CAP TOOL Flywheel Puller	1
-	823237	环压缩工具	COMPRESSOR TOOL Ring	1
-	823237T	活塞环压缩工具(3.625英寸)	COMPRESSOR TOOL Piston Ring (3.625)	1
-	24283	卡簧钳	PLIERS Snap Ring	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in) (0-150 LB. IN.)	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	112301	对正工具	ALIGNMENT TOOL	1
-	99750A1	万用表	MULTI METER	1
-	74951	扳手	SPANNER WRENCH	1
-	63209	加热灯	HEAT LAMP	1

图 50顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	814277A18	顶盖总成	TOP COWL ASSEMBLY	1
1	814277A19	顶盖总成	TOP COWL ASSEMBLY	1
1	814277A14	顶盖总成	TOP COWL ASSEMBLY	1
1	814277T14	顶盖总成	TOP COWL ASSEMBLY	1
1	814277A15	顶盖总成	TOP COWL ASSEMBLY	1
1	814277T15	顶盖总成	TOP COWL ASSEMBLY	1
1	814277A25	顶盖总成	TOP COWL ASSEMBLY	1
1	814277T25	白色顶盖总成	COWL ASSY-TOP-WHI	1
2	821256F1	进气口	INLET Air	1
2	821256T03	进气口	INLET Air	1
2	821256F2	进气口	INLET Air	1
2	821256T2	银色进气口	INLET Air - Silver	1
2	821256F6	进气口	INLET Air	1
3	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
4	821250A1	隔音毯套装	SOUND BLANKET KIT	1
5	83002430	螺钉(M6×30)	SCREW (M6 X 30)	6
6	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
6	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
7	823865	盖塞	CAP PLUG	2
8	821248	后闩锁钩	REAR LATCH HOOK	2
9	8237951	挡圈	RING Retaining	3
10	815263	滚轮	ROLLER	3
10	8M0207770	滚轮@3	ROLLER @3	3
11	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
11	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
12	401196	螺母 (M6)	NUT (M6)	4
13	821249M2	前支架	BRACKET Front	1
13	8M0036792	支架	BRACKET	1
14	815477	缓冲器锁扣	BUMPER Latch	1
15	8155381	滚动销	PIN Roll	1
16	401196	螺母 (M6)	NUT (M6)	3
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
18	826639T	盖板	COVER	1
19	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
19	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

图 51艉板支架(序列号0G589999及以下) TRANSOM BRACKETS (S/N-0G589999 AND BELOW)

REF	零件编号	中文名称	英文名称	数量
1	8718F7	艉板支架	BRACKET Transom	1
1	8718F8	艉板支架	BRACKET Transom	1
1	8718F11	艉板支架	BRACKET Transom	1
2	8716A8	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	8716A9	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	8716A11	艉板支架总成	BRACKET ASSEMBLY Transom	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	96930A1	螺栓总成	BOLT ASSEMBLY	1
10	23161	螺母 (.375-24)	NUT (.375-24)	1
11	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
12	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
13	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
13	8M0149747	螺钉	SCREW	4
14	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
14	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
15	8M0027784	螺母	NUT	4
15	82671117	螺母(.500-20)	NUT (.500-20)	4
16	99629A2	杠杆总成	LEVER ASSEMBLY	1
16	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
17	99611	波形垫圈	WAVE WASHER	1
18	65830	尼龙衬套	NYLINER	2
19	814207	停机开关	STOP	1
20	99633	旋钮	KNOB	1
21	99615	槽销	PIN Groove	1
22	99622	弹簧	SPRING	1
23	99604	槽销	PIN Groove	1

图 52艉板支架(序列号0G590000及以上) TRANSOM BRACKETS (S/N-0G590000 AND UP)

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
10	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0027784	螺母	NUT	4
11	82671117	螺母(.500-20)	NUT (.500-20)	4
12	99629A2	杠杆总成	LEVER ASSEMBLY	1
12	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	830899	张力弹簧	SPRING Tension	1
14	65830	尼龙衬套	NYLINER	2
15	830900	压缩弹簧	SPRING Compression	1
16	99633	旋钮	KNOB	1
17	99615	槽销	PIN Groove	1
18	99617	销	PIN	1
18	893709	销	PIN	1
