水星 Mercury 20C (THRU PROP. EXHAUST) 6A9-010112 & Up - 爆炸图零件明细

两冲程 化油器 · Cat.# 90-12537 · 共 46 个部位 · 1826 条零件

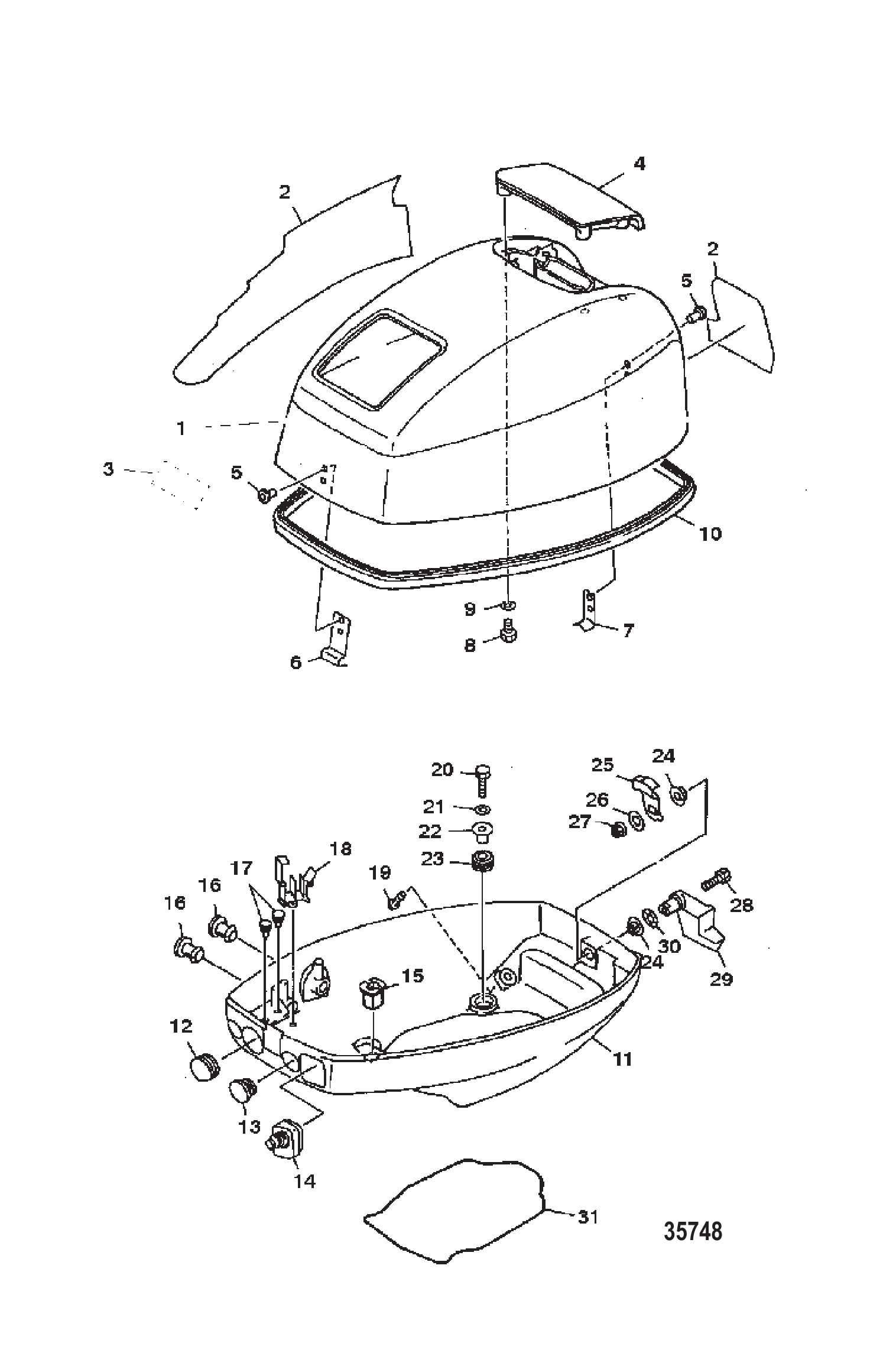

图 1外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	852762A1	顶盖总成	TOP COWL ASSEMBLY	1
1	852762A02	顶盖总成	TOP COWL ASSEMBLY	1
2	852825A1	贴花套件 (侧/后)	DECAL SET (SIDE/REAR)	1
3	8528251	前贴花	DECAL Front	1
4	852766	模制件	MOLDING	1
5	814489M	铆钉	RIVET	4
6	852764	挂钩	HOOK	1
7	8527641	挂钩	HOOK	1
8	826957M	螺栓	BOLT	4
9	82214M	垫圈	WASHER	4
10	852763	密封件	SEAL	1
11	852767	下机罩	BOTTOM COWL	1
12	83988M	护孔环	GROMMET	1
13	18927M	护孔环	GROMMET	1
14	852768	护孔环	GROMMET	1
15	96596M	护孔环	GROMMET	1
16	11414M	护孔环	GROMMET	2
17	16634M	护孔环	GROMMET	2
18	852772	支架	BRACKET	1
19	852771	连接器	CONNECTOR	1
20	82405M	螺栓	BOLT	4
21	82214M	垫圈	WASHER	4
22	11420M	轴环	COLLAR	4
23	11416M	护孔环	GROMMET	4
23	11416T	护孔环	GROMMET	4
24	11409M	衬套	BUSHING	2
25	95463M	卡箍	CLAMP	1
26	81794M	垫圈	WASHER	1
27	82390M	螺母 (M6)	NUT (M6)	1
28	82405M	螺栓	BOLT	1
29	8527691	杠杆	LEVER	1
30	81869M	垫圈	WASHER	1
31	852770	密封件	SEAL	1

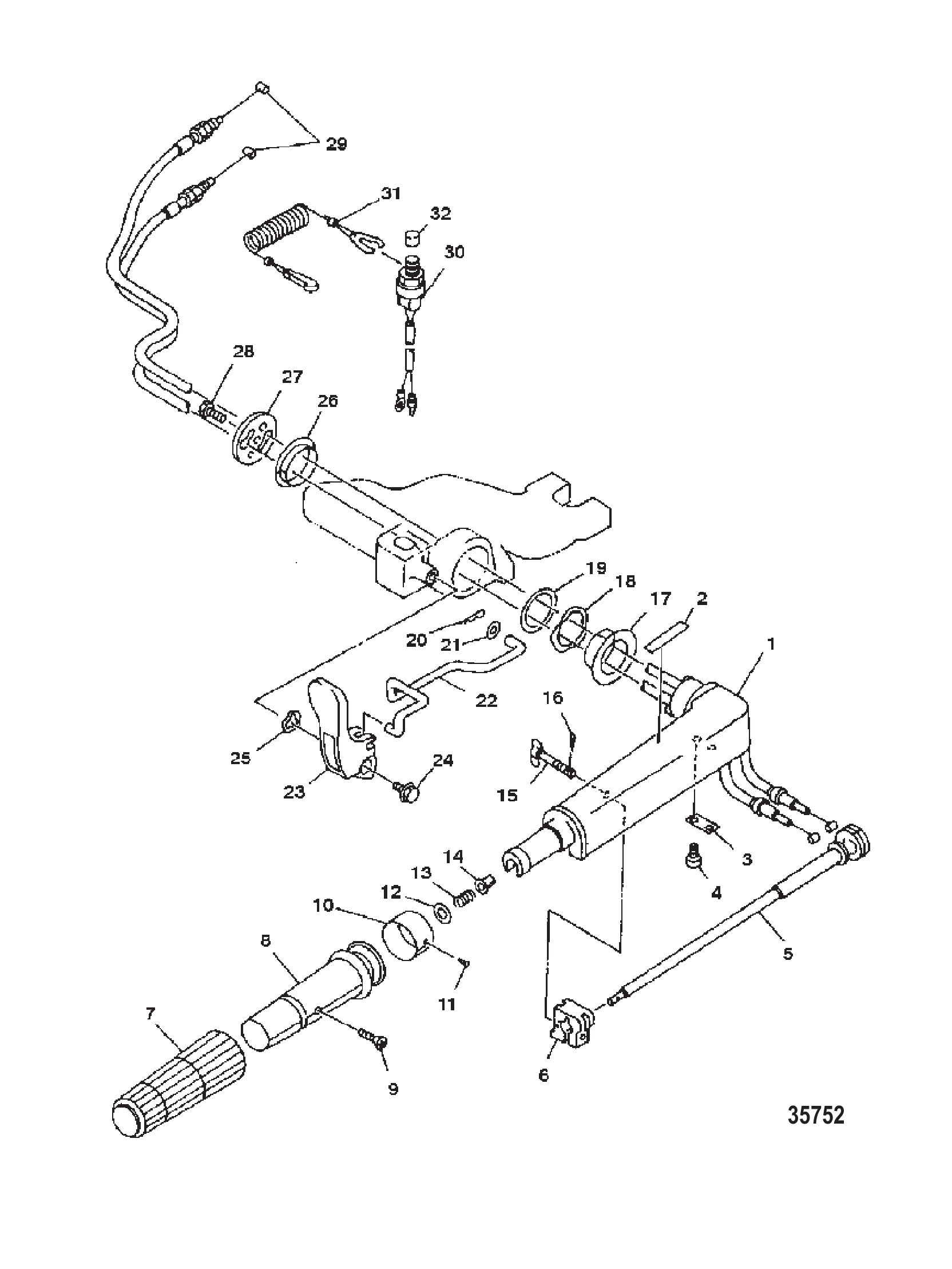

图 2转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	83093M	转向手柄	HANDLE Steering	1
2	82895M	摩擦片	FRICTION PIECE	1
3	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
4	83056M	螺母	NUT	1
5	80504M	握把	GRIP	1
6	811916M	螺钉	SCREW	1
7	80509M	橡胶件	RUBBER	1
8	95606M	指示器	INDICATOR	1
9	82220M	垫圈	WASHER	1
10	82095M	弹簧	SPRING	1
11	81945M	衬套	BUSHING	1
12	81280M	杠杆	LEVER	1
13	95614M	盖帽	CAP	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
15	881379	垫圈	WASHER	2
15	82214M	垫圈	WASHER	2
16	80506M	隔套	SPACER	1
16	80507M	隔套	SPACER	1
16	898103217	垫片 @5	SPACER @5	1
16	80508M	隔套	SPACER	1
17	82118M	隔套	SPACER	1
18	82121M	隔套	SPACER	1
19	82272M	O型圈	O-RING	1
20	95405M	油门拉索总成	CABLE ASSEMBLY Throttle	2
21	81778M	螺母	NUT	2
22	81761M	螺母	NUT	6
23	81037M	撑杆	STAY	1
24	81373M	护孔环	GROMMET	1
25	81054M	转向支架	BRACKET Steering	1
26	80510M	隔套	SPACER	2
27	80515M	护孔环	GROMMET	4
28	804159	螺栓 (M8 x 35)	BOLT (M8 x 35)	2
29	82956M	衬套	BUSHING	2
30	827043M	螺栓	BOLT	1

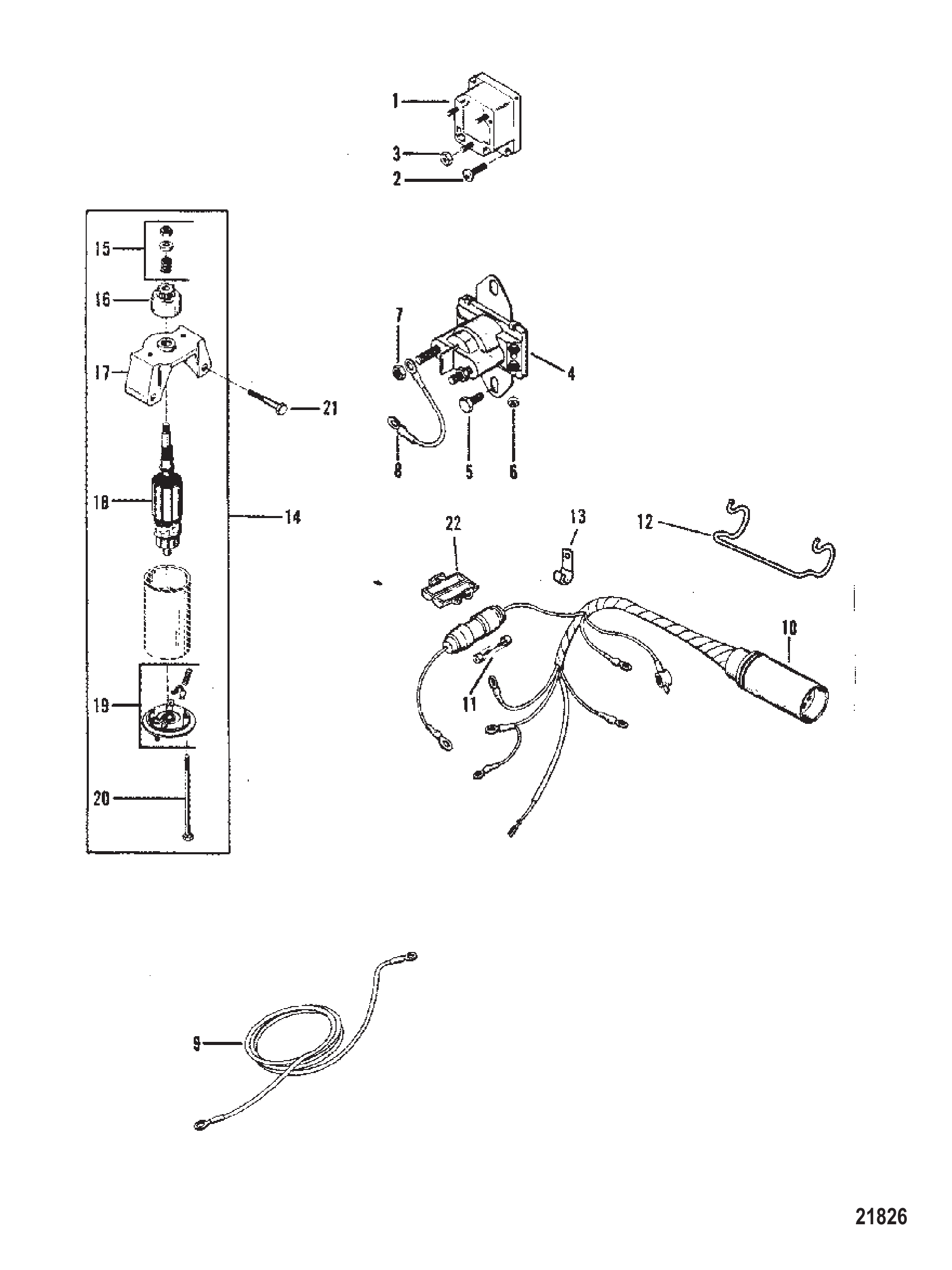

图 3电动启动组件 ELECTRIC START COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	816770	整流器	RECTIFIER	1
2	48409	螺丝(#10-16 x .625)不锈钢整流器至气缸体	SCREW (#10-16 x .625) Stainless Steel RECTIFIER TO CYLINDER BLOCK	2
3	45076	螺母(#10-32)黄铜整流器端子	NUT (#10-32) Brass RECTIFIER TERMINALS	3
4	96054	启动电磁阀总成	SOLENOID ASSEMBLY Starter	1
4	8M0185149	启动电磁阀	SOLENOID START	1
5	4000327	螺钉(M6 x 14) 起动机电磁阀至曲轴箱	SCREW (M6 x 14) STARTER SOLENOID TO CRANKCASE	2
6	26419	螺母(#8-32)黄铜启动电磁阀端子	NUT (#8-32) Brass STARTER SOLENOID TERMINAL	2
7	64015	螺母(.250-20)启动电磁阀端子	NUT (.250-20) STARTER SOLENOID TERMINAL	2
8	88809A5	电线总成（黄色）	WIRE ASSEMBLY (YELLOW)	1
9	88439A8	电池电缆总成(红色)	CABLE ASSEMBLY Battery (RED)	1
9	88439A27	电缆总成红色-电池	CABLE ASSEMBLY Red - Battery	1
9	88439A6	电池电缆总成(黑色)	CABLE ASSEMBLY Battery (BLACK)	1
9	88439A28	电缆总成电池-黑色	CABLE ASSEMBLY Battery - Black	1
10	92436A5	发动机线束总成	HARNESS ASSEMBLY ENGINE	1
11	79091	保险丝20安培	FUSE 20 Ampere	1
11	8M0207796	保险丝20安培	FUSE 20 AMP	1
12	92753	固定座	RETAINER	1
13	55098	J型卡扣	J CLIP	1
13	8M0024808	J型夹	J-CLIP	1
14	90983A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
14	8M0033984	启动马达	STARTER MOTOR	1
15	96561	驱动套件	DRIVE KIT	1
16	96562	驱动器	DRIVE	1
17	96563	端盖	END CAP	1
17	96563T	端盖	END CAP	1
18	96565	电枢	ARMATURE	1
19	96564	端盖	END CAP	1
19	96564T	端盖	END CAP	1
20	96566	贯穿螺栓	THRU BOLT	1
21	421251	螺钉(M8 x 55) 起动机固定	SCREW (M8 x 55) STARTER MOTOR ATTACHING	2
21	42125	螺钉(M8x55)	SCREW (M8 x 55)	2
22	134731	保险丝座(旧设计)	HOLDER Fuse (OLD DESIGN)	1

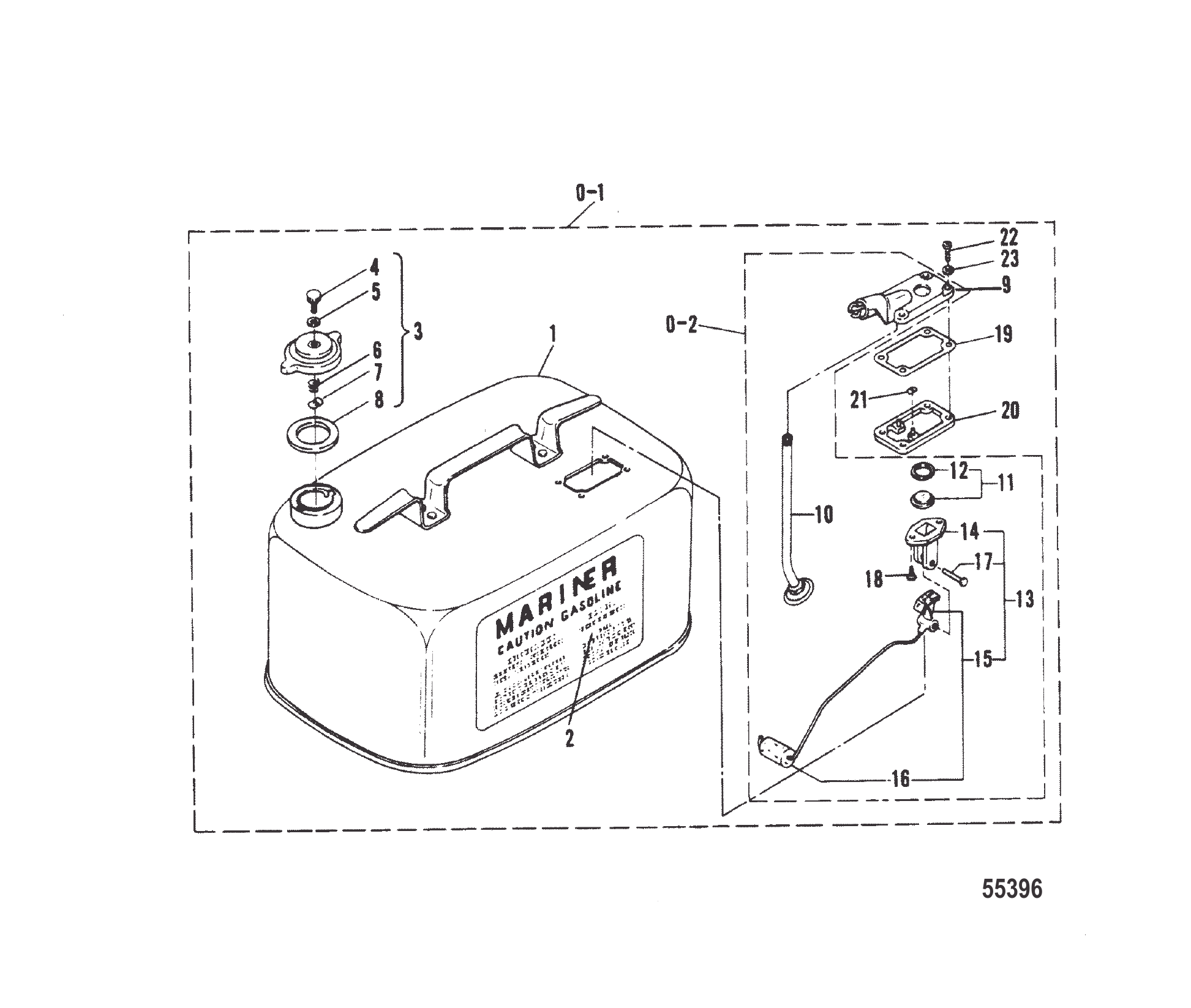

图 4燃油箱 FUEL TANK

REF	零件编号	中文名称	英文名称	数量
0-1	1529A21	燃油箱总成	TANK ASSEMBLY Fuel COMPLETE	1
0-1	812410A1	燃油箱总成	TANK ASSEMBLY Fuel	1
1	1529	燃油箱	TANK Fuel	1
1	812410A1	燃油箱总成	TANK ASSEMBLY Fuel	1
2	75881	燃油箱贴花	DECAL FUEL TANK	1
2	13921	贴花	DECAL	1
3	25392A2	加注口盖总成	CAP ASSEMBLY Filler	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
4	25575	螺钉 通气-加注口盖	SCREW VENT-FILLER CAP	1
5	49221	垫圈(.187 x .500 x .062)氯丁橡胶 通气螺钉	WASHER (.187 x .500 x .062) Neoprene VENT SCREW	1
5	8M0204663	垫片@5	WASHER @5	1
6	22227	张力弹簧-通气螺钉	SPRING TENSION-VENT SCREW	1
7	28587	螺母 调速弹簧固定器	NUT SPEED-SPRING RETAINER	1
8	25568	衬垫 加注口盖至燃油箱	GASKET FILLER CAP TO FUEL TANK	1
8	41065	衬垫	GASKET	1
0-2	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY	1
9	64841A3	燃油箱盖	COVER FUEL TANK	1
9	17792A1	浮子组件总成	BODY ASSEMBLY PickUp	1
10	33909A3	管	TUBE	1
10	75239	管	TUBE	1
11	54920A1	燃油表透镜总成	LENS ASSEMBLY FUEL GAUGE	1
11	98542A1	观察窗总成	WINDOW ASSEMBLY	1
12	54921	衬垫 燃油表透镜	GASKET FUEL GAUGE LENS	1
12	98542A1	观察窗总成	WINDOW ASSEMBLY	1
13	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel COMPLETE	1
14	20430	燃油表固定架	RETAINER FUEL GAUGE	1
15	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
16	20427	燃油表浮子	FLOAT FUEL GAUGE	1
16	99274	浮子	FLOAT	1
17	20426	铆钉 指针至固定架	RIVET INDICATOR TO RETAINER	1
18	62568	螺钉(#10-16 x .375) 固定架至燃油箱盖	SCREW (#10-16 x .375) RETAINER TO FUEL TANK COVER	2
19	28862	衬垫 盖总成至框架	GASKET COVER ASSEMBLY TO FRAME	1
20	28860	框架固定件-燃油箱盖	FRAME RETAINING-FUEL TANK COVER	1
21	28903	螺母 固定框架至燃油箱	NUT RETAINING FRAME TO FUEL TANK	2
22	20411	螺钉(.190-24 x .62) 燃油箱盖至燃油箱	SCREW (.190-24 x .62) FUEL TANK COVER TO FUEL TANK	4
23	74711	垫圈 燃油箱盖紧固螺钉	WASHER FUEL TNAK COVER FASTENING SCREW	4
23	29070	垫圈	WASHER	4

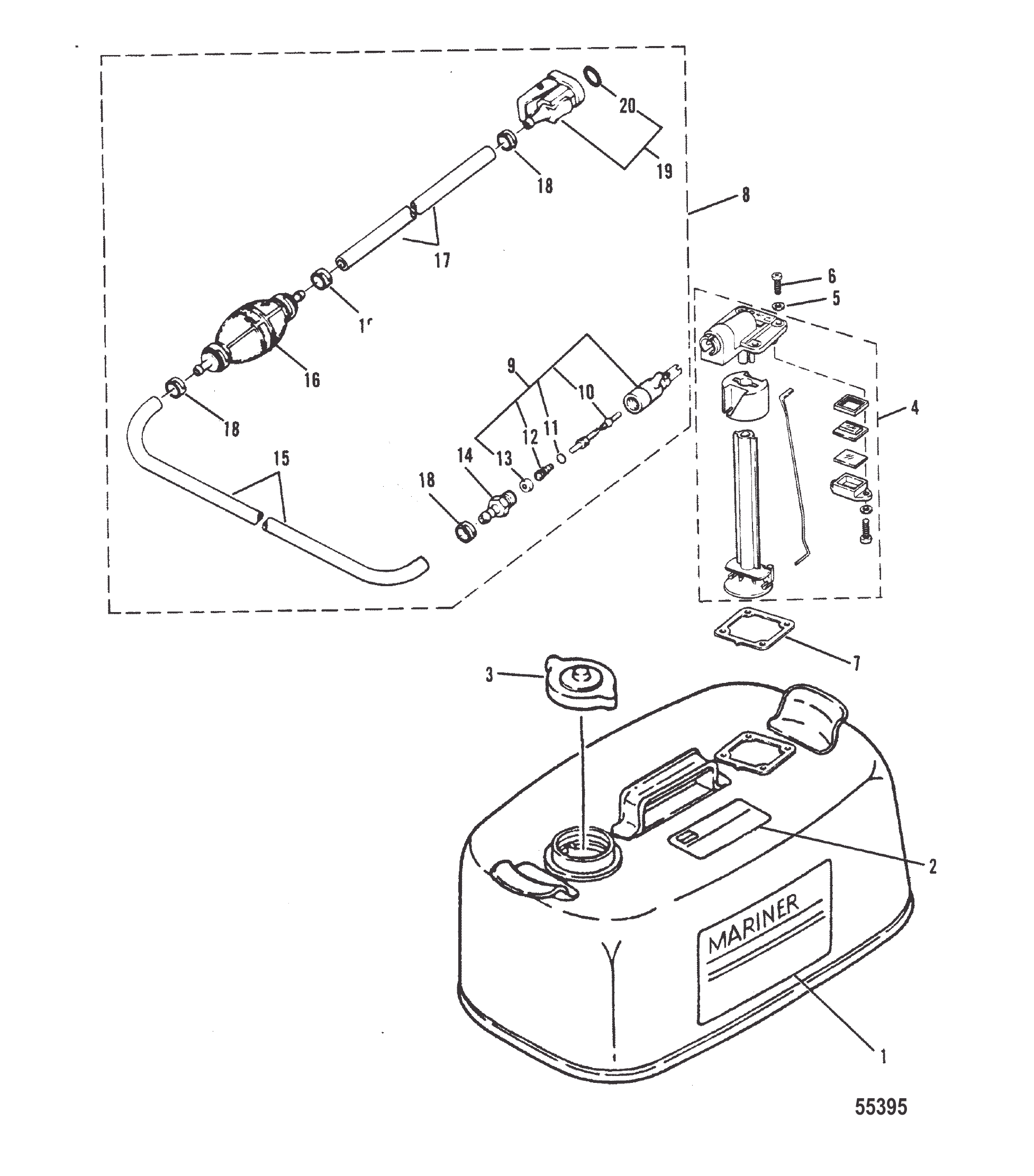

图 5燃油箱和燃油管路总成 FUEL TANK AND FUEL LINE ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	95498M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	14617M	贴花	DECAL	1
1	95504M	侧贴花(法文)	DECAL SIDE (FRENCH)	1
2	95489M	顶部贴花(英文)	DECAL TOP (ENGLISH)	1
2	95503M	顶部贴花(法文)	DECAL TOP (FRENCH)	1
3	14221M	燃油箱盖	CAP Fuel Tank	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
3	95490M	燃油箱盖	CAP Fuel Tank	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
4	95499M	燃油表总成	METER ASSEMBLY Fuel	1
5	95501M	密封件	SEAL	4
6	95502M	螺钉	SCREW	4
7	95500M	燃油表衬垫总成	GASKET FUEL METER ASS'Y	1
8	95216M	燃油管路总成	LINE ASSEMBLY Fuel	1
8	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
9	30185A1	卡口式阀体总成	BAYONET BODY ASSEMBLY	1
9	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
10	30187	卡口阀体阀杆	STEM BAYONET BODY	1
10	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
11	20415	卡口阀体阀杆O型圈	O-RING BAYONET BODY STEM	1
11	16524	燃油接头O型圈	O-RING Fuel Connector	1
12	30189	卡口阀体弹簧总成	SPRING BAYONET BODY ASS'Y	1
13	30188	盖垫圈	WASHER CAP	1
14	63187	倒刺接头(0.250-18)燃油管	FITTING Barb (.250-18) FUEL LINE	1
15	14210M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
15	94727M	软管	HOSE	1
15	84955M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
15	94727M	软管	HOSE	1
16	14211M	燃油手泵	BULB Fuel Primer PRIMER	1
16	89396Q01	注油球@4	PRIMER BULB @4	1
16	81325M	手泵	PRIMER BULB PRIMER	1
16	89396Q01	注油球@4	PRIMER BULB @4	1
17	14212M	手泵至发动机连接软管	HOSE BULB TO ENGINE CONNECTOR	1
17	94727M	软管	HOSE	1
17	82023M	手泵至发动机连接软管	HOSE BULT TO ENGINE CONNECTOR	1
17	94727M	软管	HOSE	1
18	80752M	软管卡箍	CLAMP HOSE	4
18	16725M	卡箍	CLAMP	4
19	14213M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
19	14213Q	燃油接头@2	FITTING-FUEL@2	1
19	81042M	发动机端壳体总成	HOUSING ASSEMBLY ENGINE END	1
19	14213Q	燃油接头@2	FITTING-FUEL@2	1
20	82789M	O型圈	O-RING	1

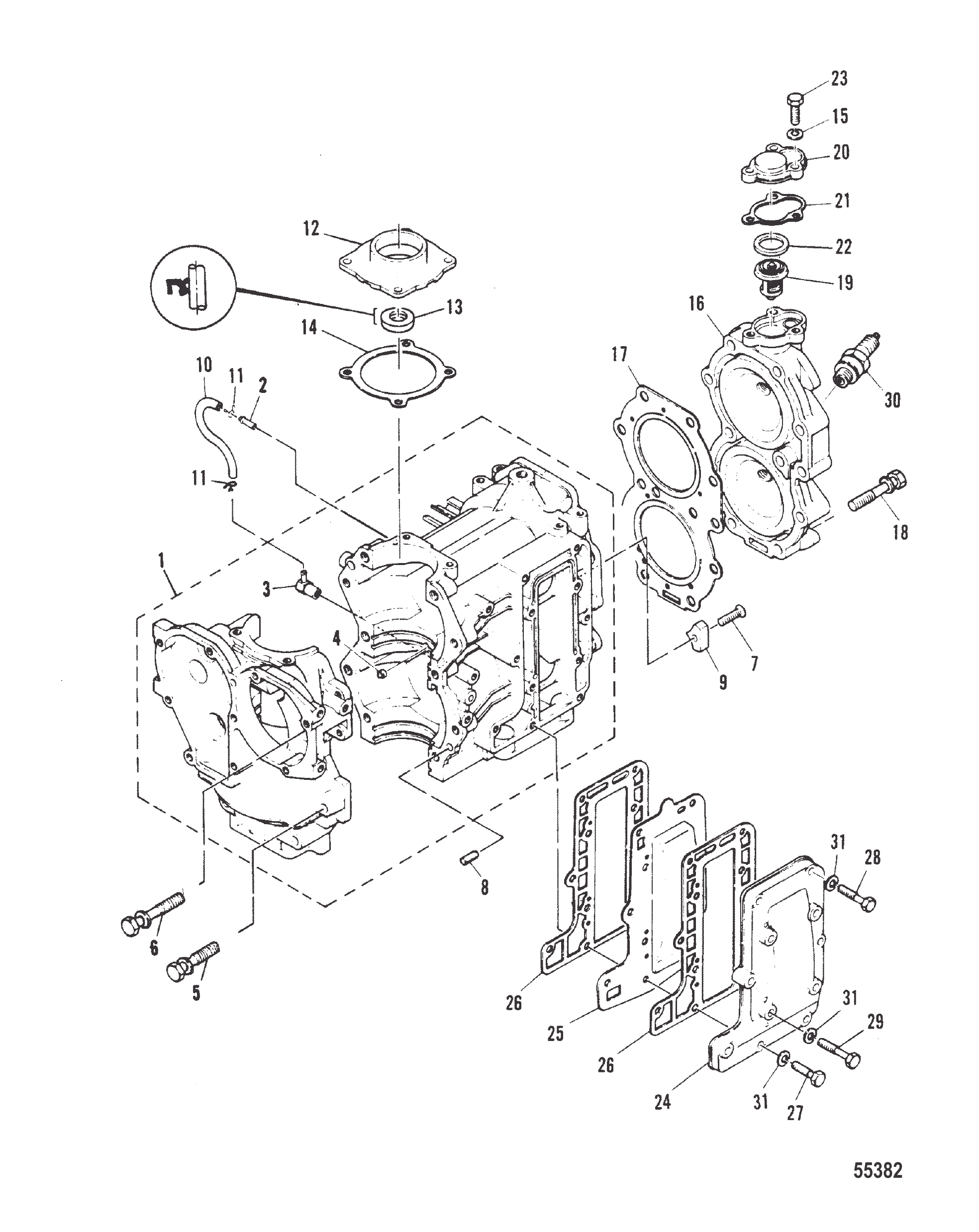

图 6曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	9359M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	80122M	曲轴箱放油接头	FITTING CRANKCASE DRAIN	1
3	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
4	80107M	阀门	VALVE	1
5	41884M	螺栓(M8×55)	BOLT (M8 x 55)	8
5	8M0101617	螺栓	BOLT	8
6	41885M	螺栓	BOLT	2
7	95209M	螺钉	SCREW	1
8	82364M	定位销	PIN Dowel DOWEL	2
9	84732M	阳极块	ANODE	1
10	82000M	软管	HOSE	1
10	811045M	软管	HOSE	1
11	82046M	软管卡箍	CLAMP HOSE	2
12	81564M	油封壳体(上)	HOUSING OIL SEAL (UPPER)	1
13	82245M	曲轴上油封	SEAL Oil CRANKSHAFT (UPPER)	1
14	81565M	油封壳体衬垫	GASKET OIL SEAL HOUSING	1
15	82214M	垫圈	WASHER	11
16	8374M	气缸盖	HEAD CYLINDER	1
17	81555M	气缸盖衬垫	GASKET CYLINDER HEAD	1
17	81555	衬垫	GASKET	1
18	41885M	螺栓	BOLT	11
19	11752M	节温器	THERMOSTAT	1
19	814554T01	节温器	THERMOSTAT	1
20	81030M	节温器盖	COVER THERMOSTAT	1
21	81031M	节温器盖衬垫	GASKET THERMOSTAT COVER	1
21	81031	衬垫	GASKET	1
22	81835M	垫圈	WASHER	1
23	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
23	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
24	81569M	排气外罩	COVER EXHAUST-OUTER	1
25	81568M	排气内罩	COVER EXHAUST-INNER	1
26	81570M	排气盖衬垫	GASKET EXHAUST COVER	2
26	81570	衬垫	GASKET	2
27	82453M	螺栓	BOLT	1
27	82405M	螺栓	BOLT	1
28	96293M	螺栓	BOLT	4
28	83285M	螺栓	BOLT	4
29	92523M	螺栓	BOLT	6
29	83285M	螺栓	BOLT	6
30	53098	火花塞(AC M42FF)	SPARK PLUG (AC M42FF)	2
30	8M0114739	火花塞B7HS-82 @4	SP B7HS-82 @4	2
31	82214M	垫圈	WASHER	3
31	14233M	动力头总成(完整件)(见备注)	POWERHEAD ASSEMBLY COMPLETE (SEE NOTE)	1
31	95648M	动力头总成(完整件)(见备注)	POWERHEAD ASSEMBLY COMPLETE (SEE NOTE)	1
31	14233M	动力头总成	POWERHEAD ASSEMBLY	1
#	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

图 7驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

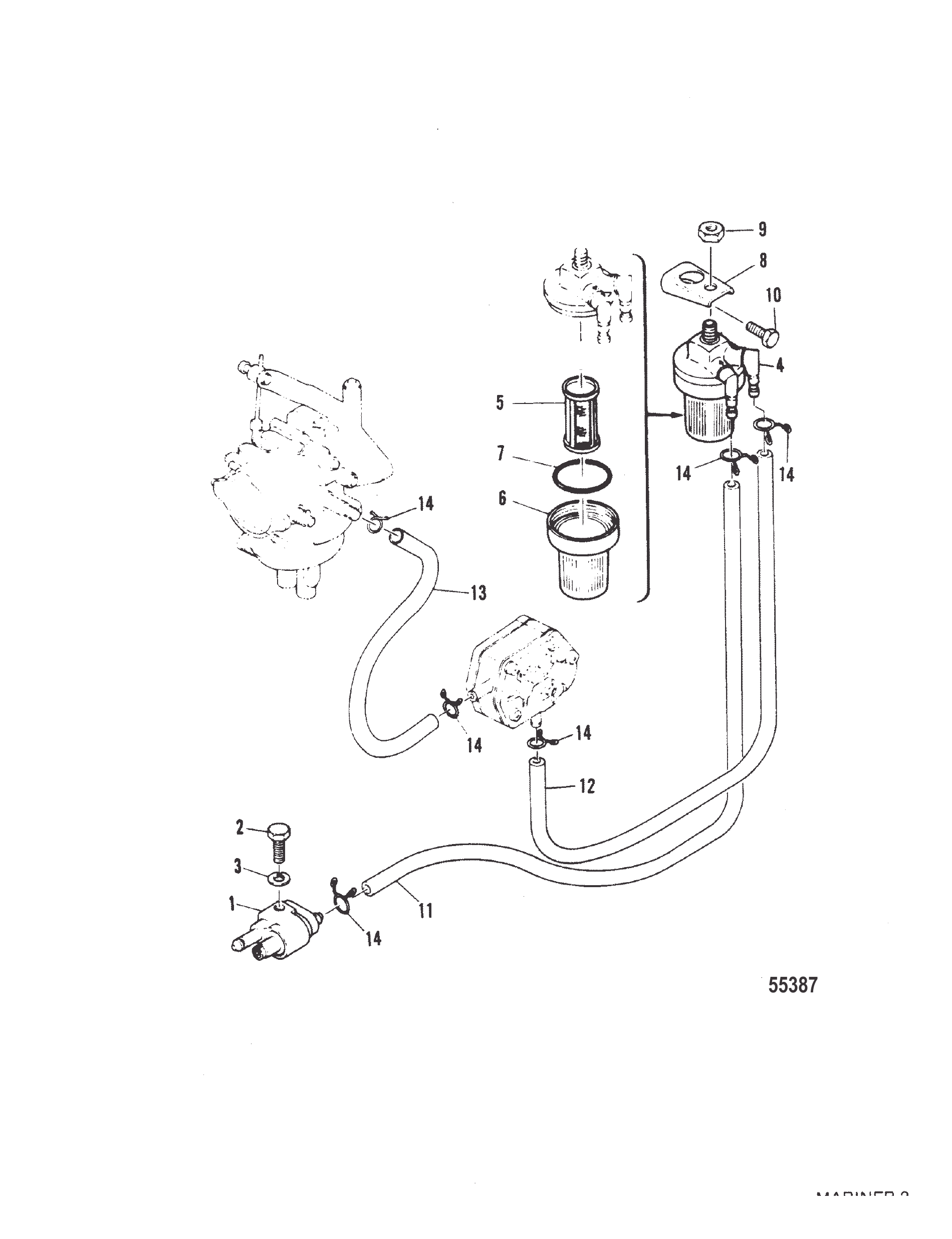

图 8燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	14187M	连接器	CONNECTOR	1
1	95483M	连接器	CONNECTOR	1
1	14187M	连接器	CONNECTOR	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
2	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
3	82214M	垫圈	WASHER	1
4	11931M	滤清器总成	FILTER ASSEMBLY	1
4	826964T	燃油滤清器	FILTER Fuel	1
5	11934M	滤清器	FILTER FILTER	1
5	826965T	燃油滤清器	FILTER-FUEL	1
6	11935M	滤杯	CUP FILTER	1
6	82784M	燃油滤清器杯	BOWL Fuel FILTER	1
6	11935M	杯套	CUP	1
7	84957M	O型圈	O-RING	1
8	80620M	燃油滤清器支架	BRACKET FUEL FILTER	1
9	82382M	螺母	NUT	1
10	84303M	螺栓	BOLT	1
10	91772M	螺栓	BOLT	1
11	84956M	连接器至滤清器燃油管	LINE Fuel CONNECTOR TO FILTER	1
11	82012M	软管	HOSE	1
12	81566M	燃油滤清器至燃油泵油管	LINE Fuel FUEL FILTER TO FUEL PUMP	1
12	81112M	软管	HOSE	1
13	80605M	燃油泵至化油器软管	HOSE FUEL PUMP TO CARBURETOR	1
13	81324M	软管	HOSE	1
14	82047M	软管卡箍	CLAMP HOSE	6

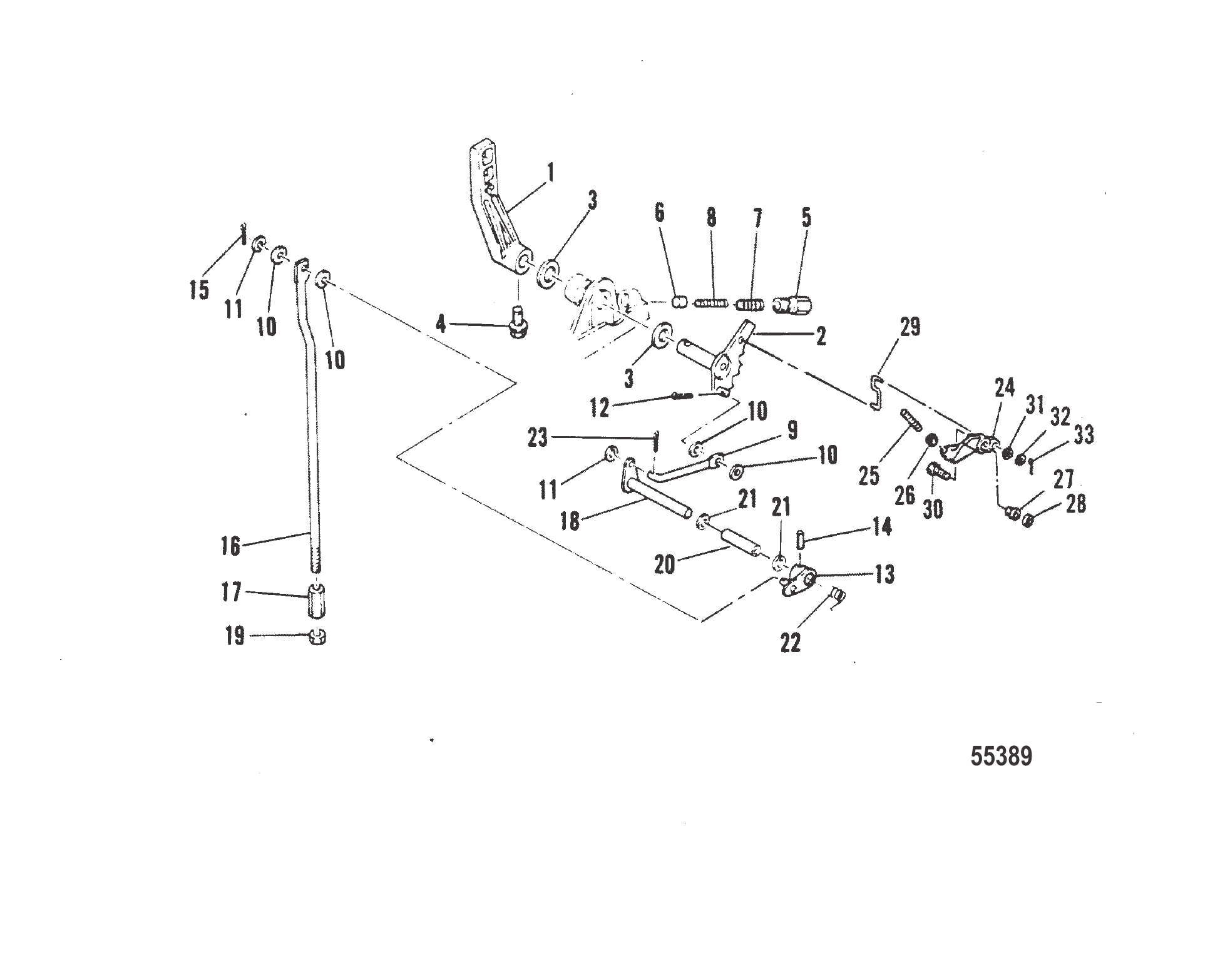

图 9换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	84865M	换挡手柄	HANDLE GEAR SHIFT	1
2	84653M	凸轮轴	CAM SHAFT	1
3	81851M	垫圈	WASHER	2
4	84830M	螺栓	BOLT	1
5	84459M	换挡定位器	RETAINER SHIFT DETENT	1
6	84460M	换挡凸轮柱塞	PLUNGER SHIFT CAM	1
7	84461M	压缩弹簧	SPRING COMPRESSION	1
8	84462M	压缩弹簧	SPRING COMPRESSION	1
9	81595M	换挡连杆	LINK ROD SHIFT	1
10	81843M	垫圈	WASHER	4
11	82211M	垫圈	WASHER	2
12	82125M	凸轮轴开口销	COTTER PIN SHAFT CAM	1
13	84867M	换挡拉杆	LEVER SHIFT ROD	1
14	82155M	滚销	PIN ROLL	1
15	82127M	开口销	COTTER PIN COTTER	1
16	81596M	上换挡杆	SHIFT ROD SHIFT-UPPER	1
17	80652M	换挡连接器	CONNECTOR SHIFT	1
18	97139M	换挡拉杆	LEVER SHIFT ROD	1
19	81767M	螺母	NUT	1
20	97142M	轴环	COLLAR	1
21	81846M	垫圈	WASHER	2
22	97140M	弹簧	SPRING	1
23	82124M	开口销	COTTER PIN COTTER	1
23	16189	开口销	COTTER PIN	1
24	91648M	臂	ARM	1
25	41883M	螺柱	STUD	1
26	82378M	螺母	NUT	1
26	82388M	螺母 (M5)	NUT (M5)	1
27	83310M	轴环	COLLAR	1
28	81969M	垫圈	WASHER	1
29	91650M	连接杆	LINK	1
30	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
30	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
31	81865M	波形垫圈	WASHER WAVE	2
32	82211M	垫圈	WASHER	2
33	82125M	开口销	COTTER PIN COTTER	2

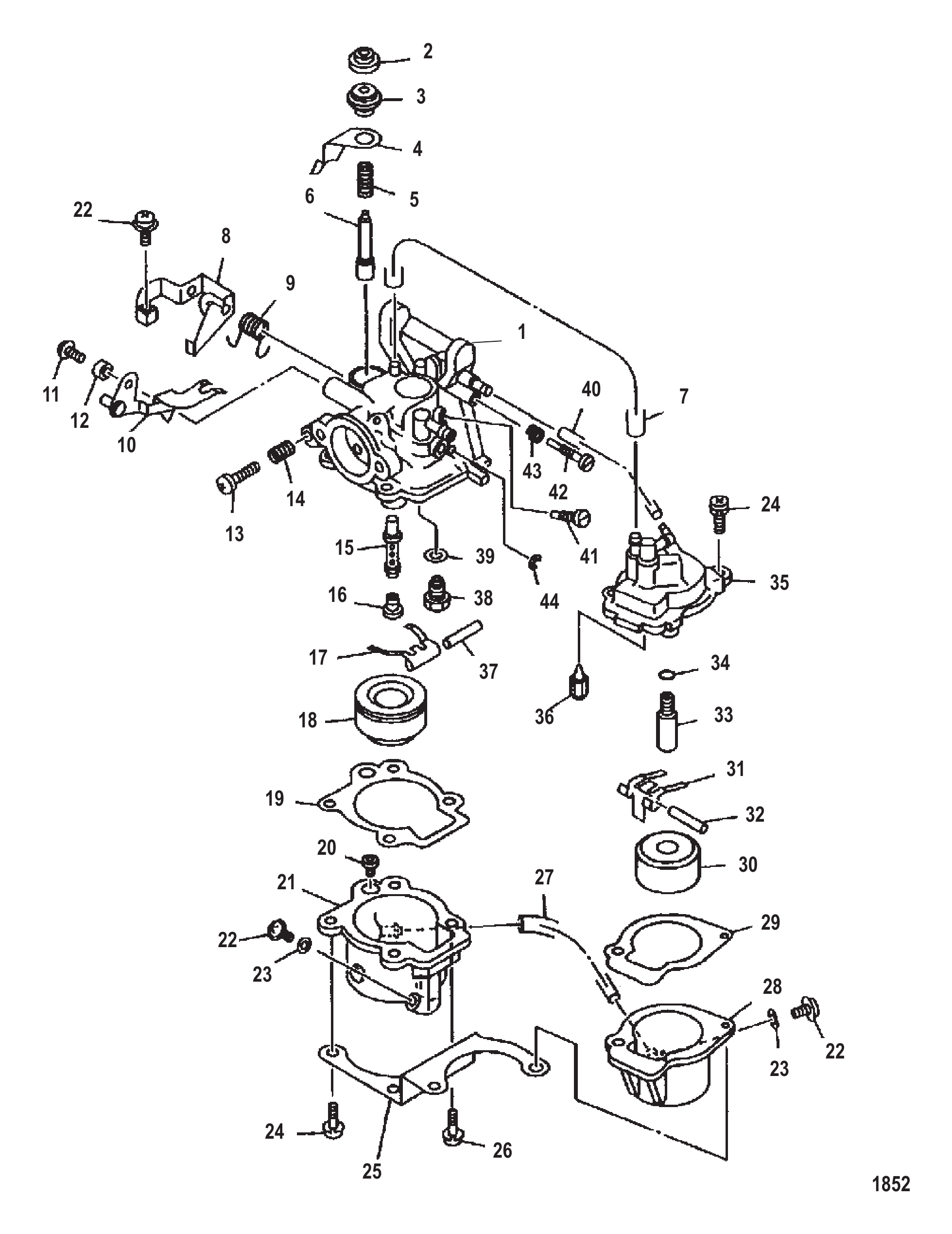

图 10化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	852806T1	化油器总成	CARBURETOR ASSEMBLY	1
2	80196M	盖板	COVER	1
3	852811	启动杆	ROD Starter	1
3	80197M	盖帽	CAP	1
4	80199M	安装板	PLATE	1
5	80194M	弹簧	SPRING	1
6	80195M	柱塞	PLUNGER	1
7	8527921	软管	HOSE	1
8	852807	油门杆	LEVER Throttle	1
9	80574M	弹簧	SPRING	1
10	811245M	杠杆	LEVER	1
11	83112M	螺钉	SCREW	1
12	83115M	轴环	COLLAR	1
13	827147M	螺钉	SCREW	1
14	80193M	弹簧	SPRING	1
15	8112431	主喷管	MAIN NOZZLE	1
16	8112441	主量孔 (#102)	JET Main (#102)	1
17	80203M	臂	ARM	1
18	80450M	浮子	FLOAT	1
19	80740M	衬垫	GASKET	1
20	811246M	启动量孔 (#50)	JET Starting (#50)	1
21	94735M	本体	BODY	1
22	8527873	螺钉	SCREW	3
22	811248M	螺钉 (M4 x 5)	SCREW (M4 x 5)	3
23	80737M	衬垫	GASKET	2
23	13999M	衬垫	GASKET	2
24	8527872	螺钉	SCREW	4
25	852809	安装板	PLATE	1
26	81758M	螺钉(M4 x 12)	SCREW (M4 x 12)	2
27	94746M	软管	HOSE	1
28	94744M	本体	BODY	1
29	94691M	衬垫	GASKET	1
30	94696M	浮子	FLOAT	1
31	94697M	臂	ARM	1
32	811249M	浮子销	PIN Float	1
33	8112511	引导量孔 (#68)	JET Pilot (#68)	1
34	94695M	O型圈	O-RING	1
35	852808	盖板	COVER	1
35	852808T	盖板	COVER	1
36	95430M	阀座	VALVE SEAT	1
37	80451M	销	PIN	1
38	11930M	阀座	SEAT Valve	1
39	80205M	衬垫	GASKET	1
40	97591M	软管	HOSE	1
41	91746M	引导量孔 (#46)	JET Pilot (#46)	1
42	80573M	螺钉	SCREW	1
43	8095791	弹簧	SPRING	1
44	94722M	挡圈	RING Retaining	1
-	811252A1	化油器维修套件	REPAIR KIT Carburetor	1
-	811252T1	化油器维修套件	REPAIR KIT Carburetor	1
-	852783A1	动力头衬垫套件	GASKET SET Powerhead	1

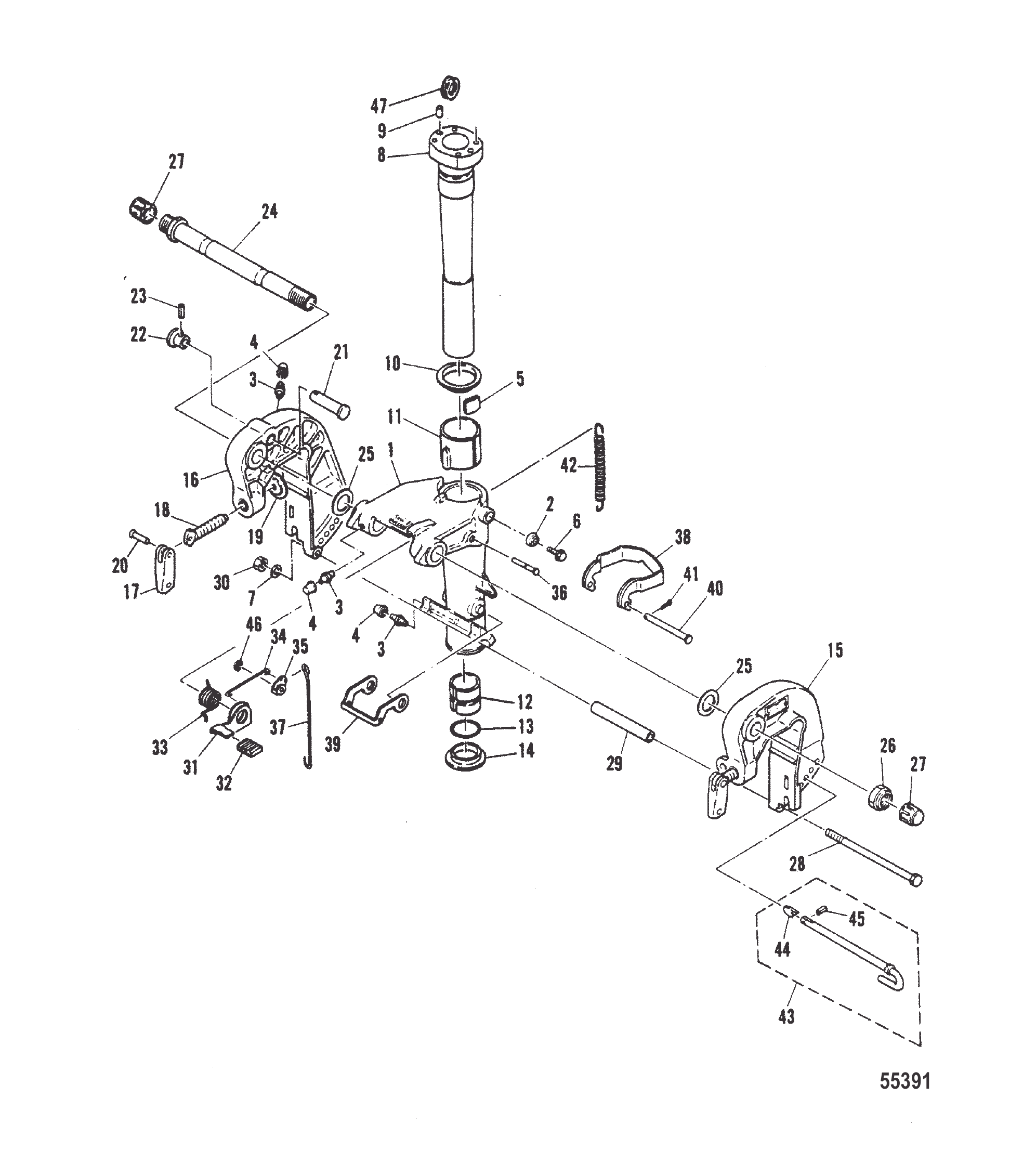

图 11夹紧和旋转支架/倒挡锁 CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	9246M	旋转支架	SWIVEL BRACKET	1
2	91637M	密封件	SEAL	1
3	82369M	黄油嘴	FITTING GREASE	4
4	81439M	黄油嘴盖	CAP GREASE FITTING	4
5	80633M	摩擦片	PLATE FRICTION	1
6	96382M	螺钉	SCREW	1
7	82217M	垫圈	WASHER	1
8	84833M	转向枢轴	SHAFT STEERING PIVOT	1
9	82368M	定位销	PIN DOWEL	2
10	81873M	垫圈	WASHER	1
11	81964M	枢轴上衬套	BUSHING PIVOT SHAFT-UPPER	1
12	81961M	枢轴下衬套	BUSHING PIVOT SHAFT-LOWER	1
13	82274M	枢轴衬套O型圈	O-RING PIVOT SHAFT BUSHING	1
14	81959M	衬套	BUSHING	1
15	8245M	左舷支架	BRACKET PORT	1
15	9797M	支架	BRACKET	1
16	8246M	右舷支架	BRACKET STARBOARD	1
17	80048M	艉板夹紧螺钉手柄	HANDLE TRANSOM CLAMP SCREW	2
17	809959M	手柄	HANDLE	2
18	81756M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
19	80638M	艉板夹紧螺钉垫块	PAD TRANSOM CLAMP SCREW	2
20	81888M	滚销	PIN ROLL	2
21	84835M	倾斜止动轴	SHAFT TILT STOP	1
22	95650M	倾斜止动轴旋钮	KNOB TILT STOP SHAFT	1
23	82148M	滚销	PIN ROLL	1
24	91639M	转向螺栓	BOLT STEERING	1
25	81836M	垫圈	WASHER	2
26	81787M	螺母	NUT	1
26	879172252	螺母	NUT	1
27	81388M	盖帽	CAP	2
27	811914M	盖帽	CAP	2
28	82924M	螺栓	BOLT	1
29	81979M	夹紧支架垫片	SPACER CLAMP BRACKET	1
29	19108M	隔套	SPACER	1
30	82392M	螺母	NUT	1
30	82382M	螺母	NUT	1
31	91640M	锁定/释放杆	LEVER LOCK/RELEASE	1
30	91641M	杆盖	COVER LEVER	1
33	91642M	张力弹簧	SPRING TENSION	1
34	91643M	倒挡锁定杆连杆	LINK REVERSE LOCK LEVER	1
35	80648M	倾斜凸轮	CAM TILT	1
36	91644M	销	PIN	1
36	19109M	销	PIN	1
37	80645M	倒挡锁止杆连杆	ROD REVERSE LOCK LEVER	1
38	84837M	倒挡锁定钩-后	HOOK REVERSE LOCK-REAR	1
39	80643M	倒挡锁定钩-前	HOOK REVERSE LOCK-FRONT	1
40	81882M	销	PIN	1
41	82125M	开口销	COTTER PIN COTTER	1
42	82105M	倒挡锁定弹簧	SPRING REVERSE LOCK	1
42	19110M	弹簧	SPRING	1
43	94569M	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
44	82857M	止动板	PLATE Stopper PLATE	1
45	82144M	滚销	PIN ROLL	1
46	82330M	卡环	RING Snap	1
47	82070M	护孔环	GROMMET	1

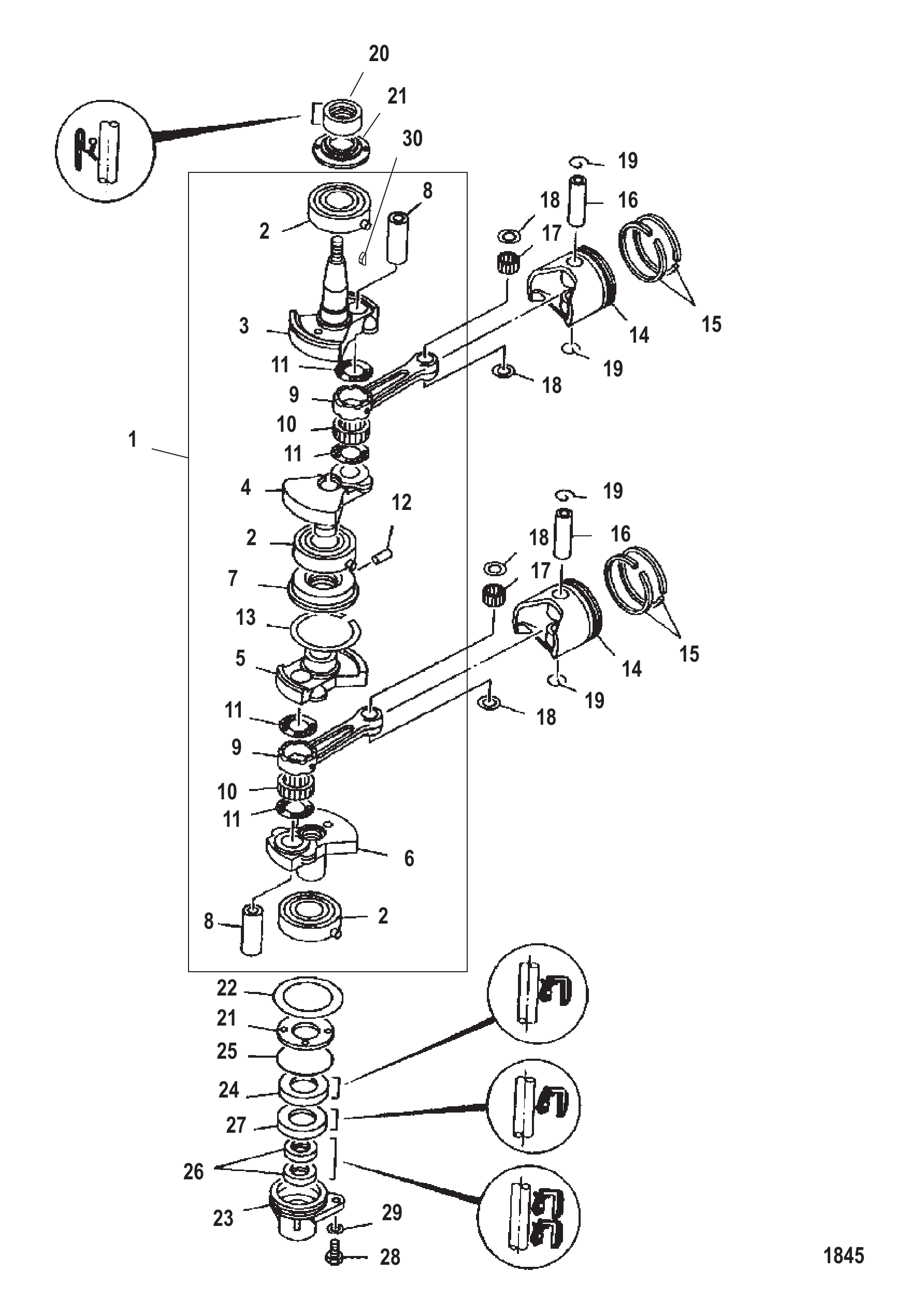

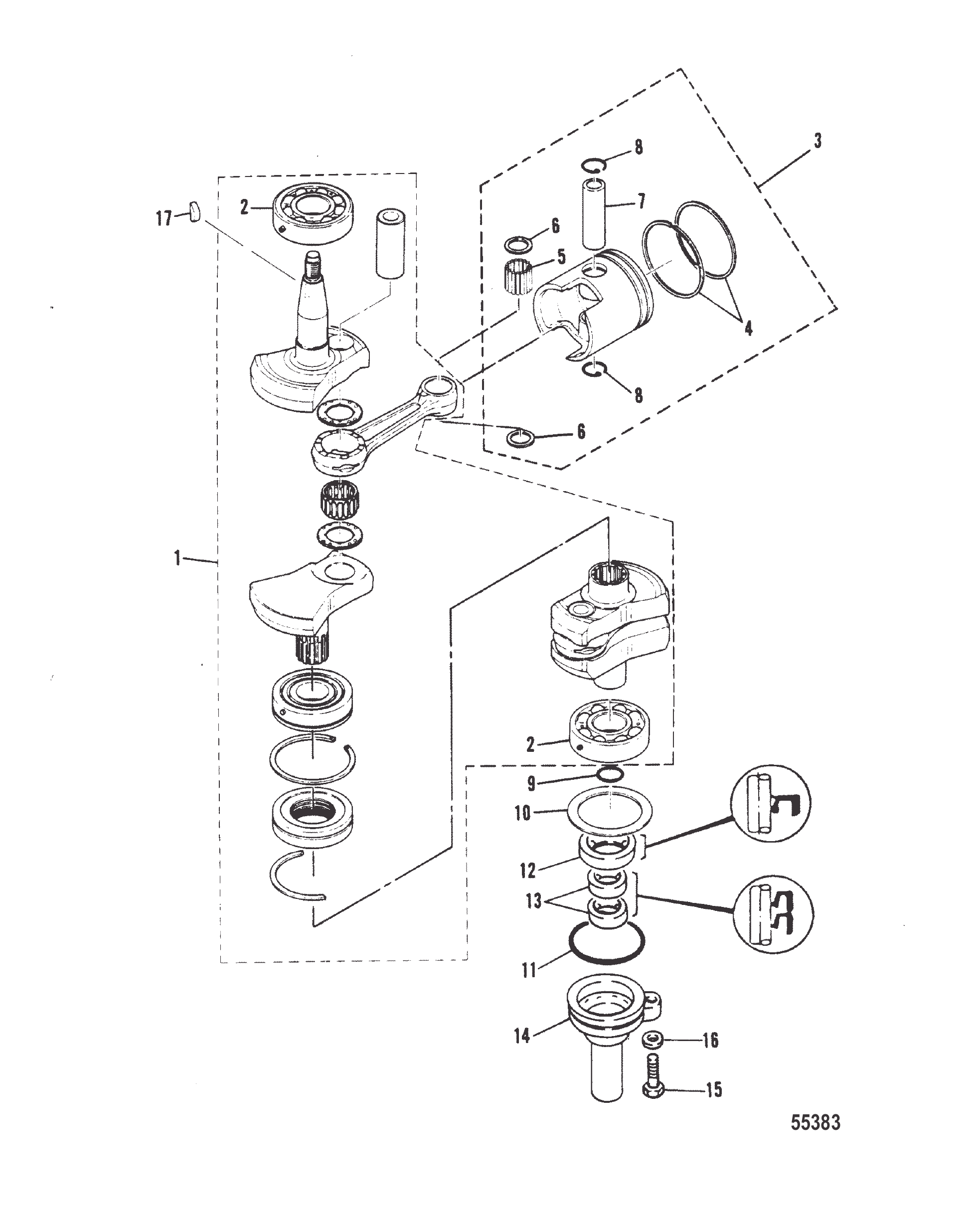

图 12曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	9245M	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	82307M	曲轴轴承	BEARING CRANKSHAFT	2
2	82307T	滚珠轴承	BALL BEARING	2
3	8375M	活塞总成(标准)	PISTON ASSEMBLY (STD)	2
3	8376M	活塞总成(一级加大67.25毫米)	PISTON ASSEMBLY (1ST 0.S. 67.25 MM)	AR
3	8377M	活塞总成	PISTON ASSEMBLY	AR
4	81095M	活塞环组(标准)	RING SET Piston (STD)	2
4	81095T	活塞环组	PISTON RING SET	2
4	81096M	活塞环组(一级加大67.25毫米)	RING SET Piston (1ST 0.S. 67.25 MM)	AR
4	81096T	活塞环组	PISTON RING SET	AR
4	81097M	活塞环组(二级加大67.50毫米)	RING SET Piston (2ND O.S. 67.50 MM)	AR
4	81097T	活塞环组	PISTON RING SET	AR
5	84452M	滚针轴承	BEARING NEEDLE	62
6	81829M	连杆轴承垫片	WASHER CONNECTING ROD BEARING	4
7	80565M	活塞销	PIN PISTON	2
8	82345M	卡环	RING Snap	4
9	82268M	曲轴至驱动轴O型圈	O-RING CRANKSHAFT TO DRIVESHAFT	1
10	81842M	内轴承垫片	SPACER INNER BEARING	1
11	84751M	油封壳体O型圈	O-RING OIL SEAL HOUSING	1
11	84089M	O型圈	O-RING	1
12	84752M	大油封	SEAL Oil LARGE	1
12	43111M	大油封	SEAL Oil LARGE	1
12	84752M	油封	SEAL Oil	1
13	83347M	小油封	SEAL Oil SMALL	2
14	84753M	油封壳体(下)	HOUSING OIL SEAL (LOWER)	1
14	8M0059029	壳体	HOUSING	1
15	94526M	螺栓	BOLT	1
16	82214M	垫圈	WASHER	1
17	81914M	曲轴至飞轮键	KEY CRANKSHAFT TO FLYWHEEL	1
17	8M0057164	键@2	KEY @2	1

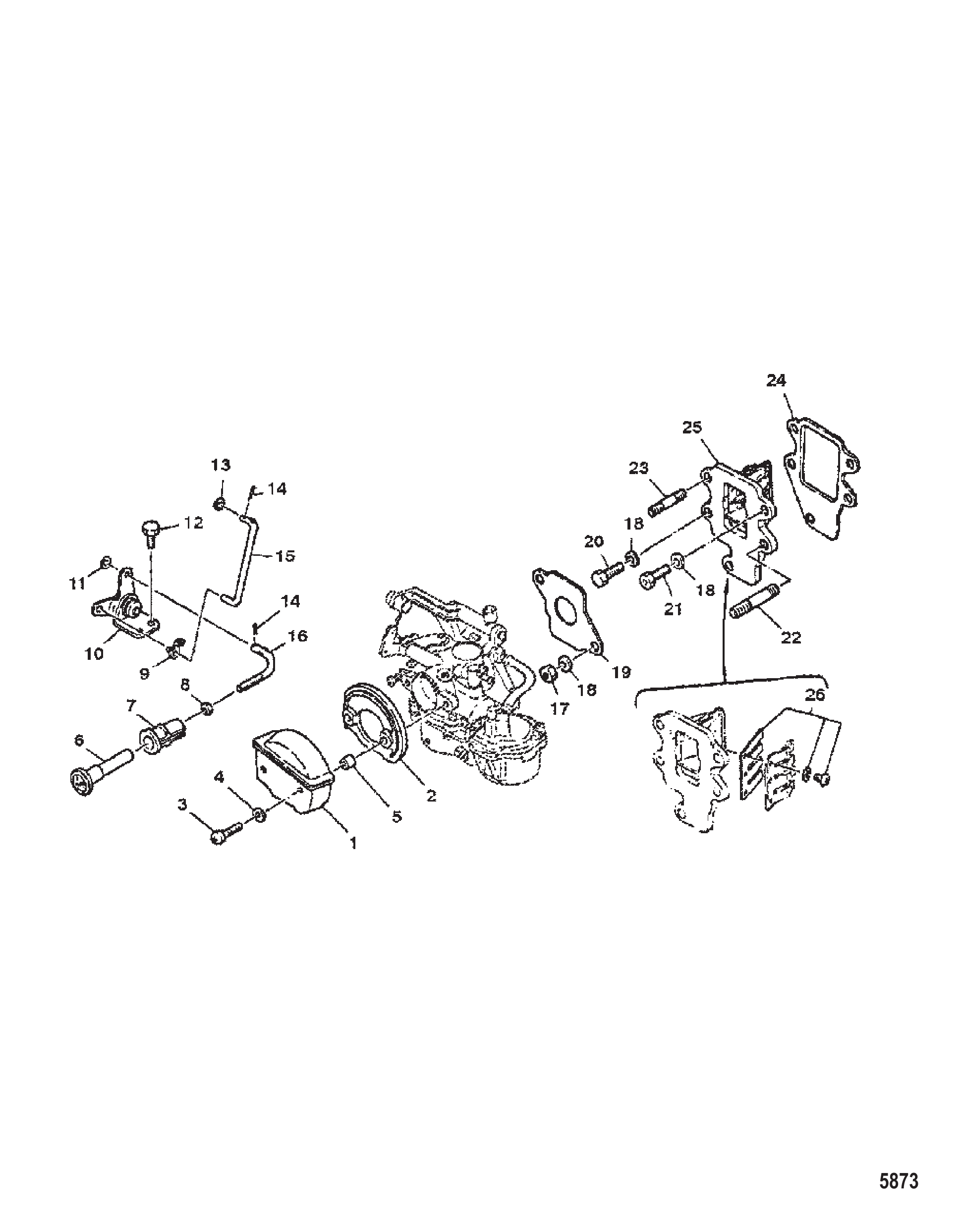

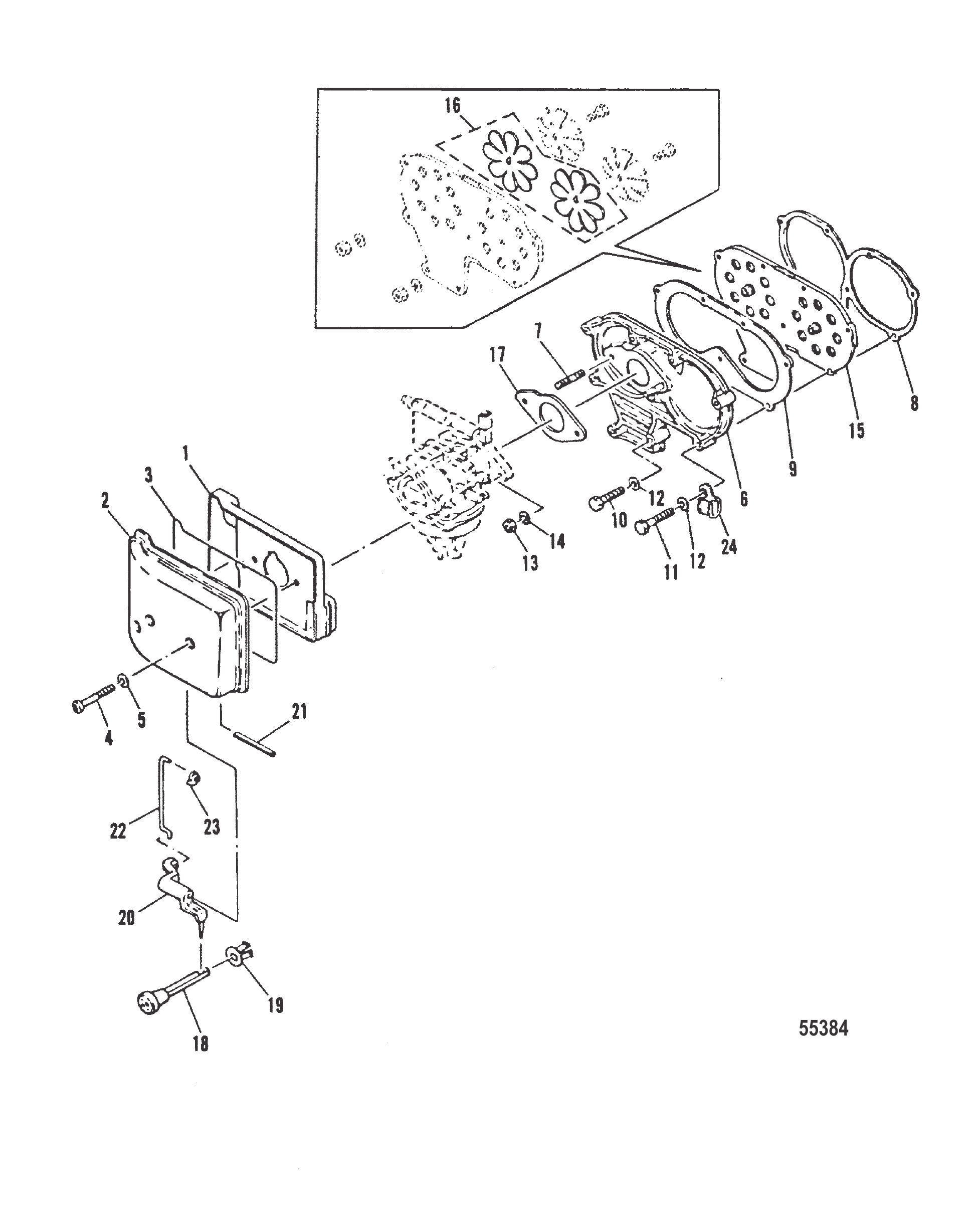

图 13进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	94733M	进气盖(外)	COVER Air Intake (OUTER)	1
2	94734M	进气盖(内)	COVER Air Intake (INNER)	1
3	83108M	螺钉	SCREW	2
4	82211M	垫圈	WASHER	2
5	94765M	轴环	COLLAR	2
6	83287M	阻风门旋钮	KNOB Choke	1
7	80231M	护孔环	GROMMET	1
8	80245M	螺母	NUT	1
9	16333	卡扣拉杆	ROD Snap	1
10	94754M	连杆总成	LINK ASSEMBLY	1
11	82207M	垫圈	WASHER	1
12	91772M	螺栓	BOLT	1
13	82933M	垫圈	WASHER	1
14	82050M	开口销	COTTER PIN	2
15	94755M	连杆	LINK ROD	1
16	94753M	连杆	LINK ROD	1
17	82390M	螺母 (M6)	NUT (M6)	2
18	82214M	垫圈	WASHER	5
19	80734M	衬垫	GASKET	1
20	82423M	螺栓	BOLT	2
21	94766M	螺栓	BOLT	1
22	80232M	螺柱	STUD	1
23	81729M	螺柱	STUD	1
24	83244M	衬垫	GASKET	1
25	94750M	簧片阀总成	REED VALVE ASSEMBLY	1
26	94752M	簧片组	REED SET	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1
-	94756M	化油器维修套件	REPAIR KIT Carburetor	1
-	827167M	动力头总成	POWERHEAD ASSEMBLY	1

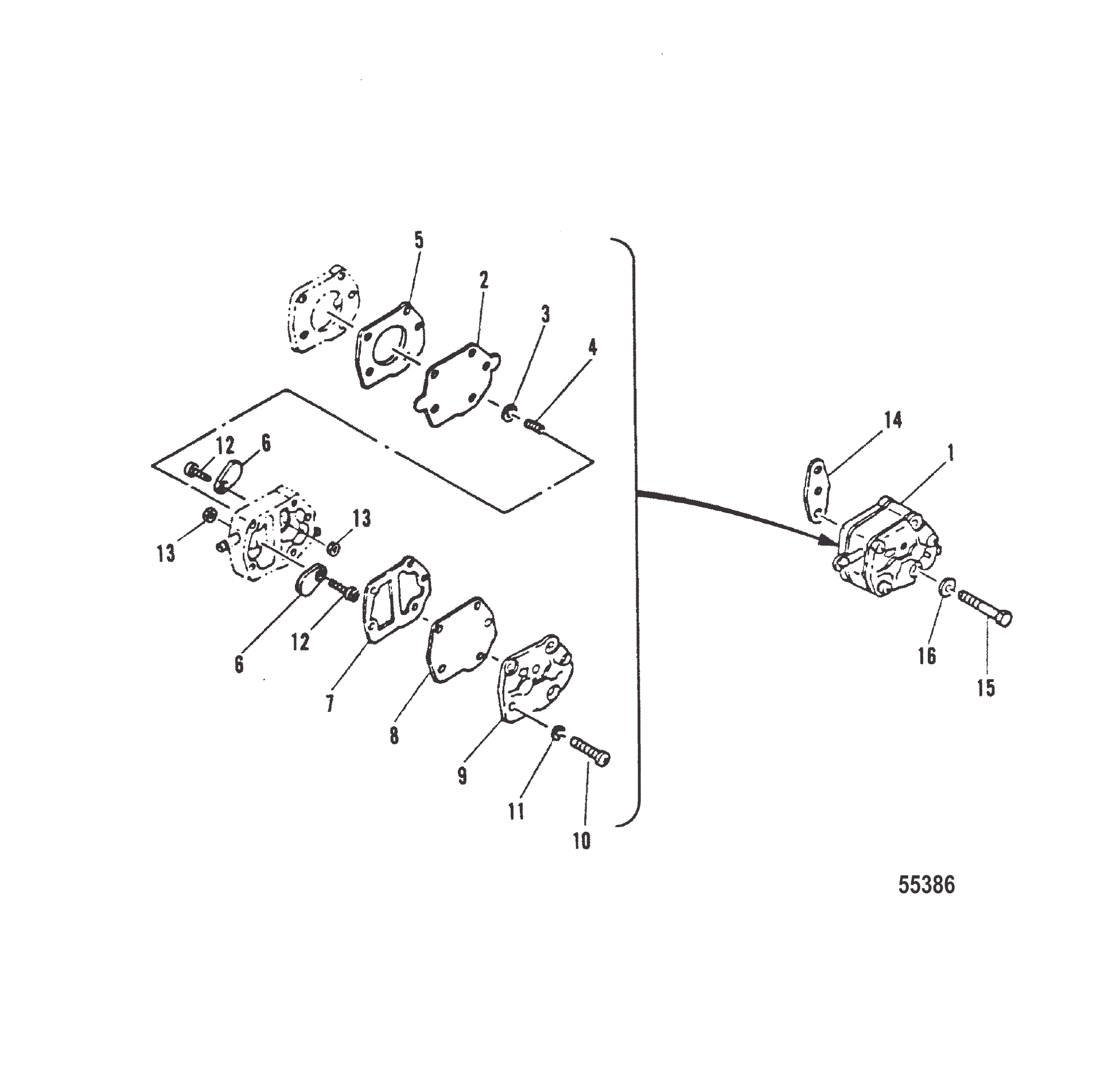

图 14燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	880890T1	燃油泵	PUMP Fuel	1
2	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
3	881544	弹簧	SPRING	1
4	881545	柱塞	PLUNGER	1
5	881546	弹簧	SPRING	1
6	881547	隔膜	DIAPHRAGM	1
7	881548	销	PIN	1
8	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
11	881550	螺钉	SCREW	3
12	881333	螺母	NUT	3
13	804255	O型圈	O-RING	1
13	8M0050719	O型圈	O-RING	1
14	879650	卡箍	CLAMP	2
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	804256	螺栓 (M6 x 30)	BOLT (M6 x 30)	2
16	881543	软管	HOSE	1
16	881543002	油管	TUBING	1
17	881542	支架	BRACKET	1
18	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	811188T	螺栓	BOLT	1
19	8528161	螺母	NUT	1
19	82382M	螺母	NUT	1
20	881538T1	滤清器总成	FILTER ASSEMBLY	1
20	881538T02	燃油滤清器总成	FILTER ASSY-FUEL	1
21	881540	滤芯1.75英寸	ELEMENT 1.75 Inches	1
21	8M0168897	燃油滤清器	FUEL FILTER	1
21	8M0101436	滤芯1.50英寸	ELEMENT 1.50 Inches	1
21	8M0117705	燃油滤清器	FILTER-FUEL	1
22	826966M	O型圈	O-RING	1
22	826966T	O型圈	O RING	1
23	881541	浮子	FLOAT	1
24	881539	杯套	CUP	1
24	8M0101437	杯套	CUP	1
24	8M0137185	燃油杯	CUP FUEL	1
25	879650	卡箍	CLAMP	2
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
26	804260	支架	BRACKET	1
27	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	2
28	804113	定位销	PIN Dowel	2
29	84292M	垫圈	WASHER	2
30	804257	燃油转换杆	LEVER Fuel Change	1
31	881334	轴	SHAFT	1
32	804259	销	PIN	2
32	82738M	滚销	PIN-ROLL	2
33	830757130	管材(.312)(70英寸整卷)裁切至55英寸长度	TUBING (.312) (70.00 Inches Bulk) Cut to 55.00 Inch Length.	1
33	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	822769	连接器	CONNECTOR	1
36	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
37	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1

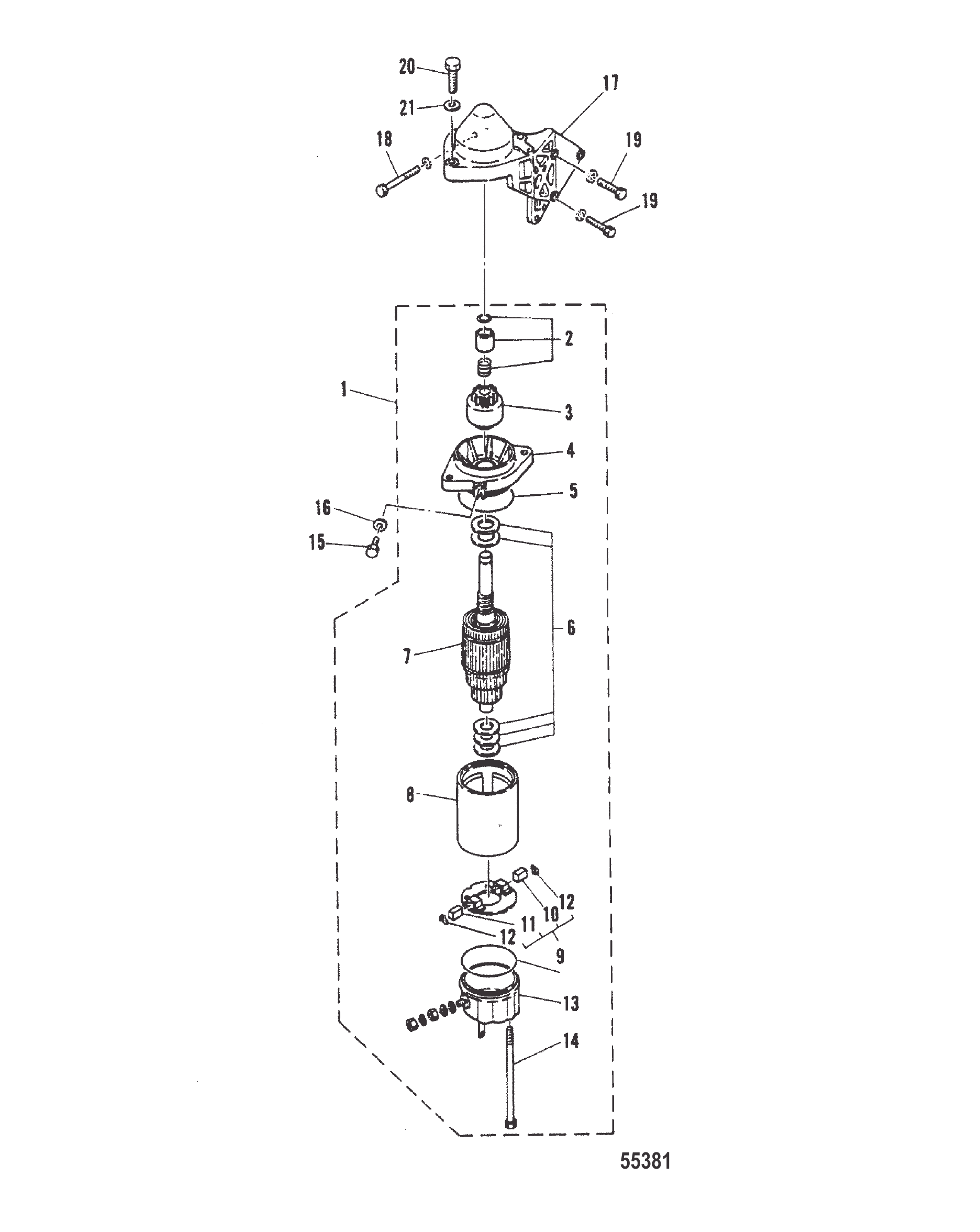

图 15电动启动马达 ELECTRIC START MOTOR

REF	零件编号	中文名称	英文名称	数量
1	97693M	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
3	97694M	小齿轮	PINION	1
3	97694T	小齿轮	PINION	1
4	96362M	盖板	COVER	1
5	96363M	O型圈	O-RING	2
6	96364M	垫圈套件	WASHER KIT	1
7	96365M	电枢	ARMATURE	1
8	96366M	定子	STATOR	1
9	96367M	电刷架	HOLDER Brush	1
10	96369M	电刷(-)	BRUSH (-)	1
11	96368M	电刷(+)	BRUSH (+)	1
12	84927M	电刷弹簧	SPRING BRUSH	2
13	96370M	盖板	COVER	1
14	84929M	螺栓	BOLT	2
15	96371M	螺栓	BOLT	1
16	82217M	垫圈	WASHER	1
17	92609M	支架	BRACKET	1
18	84853M	螺栓	BOLT	1
18	84931M	螺栓	BOLT	1
19	92523M	螺栓	BOLT	2
19	83285M	螺栓	BOLT	2
20	95416M	螺栓	BOLT	2
21	82217M	垫圈	WASHER	2

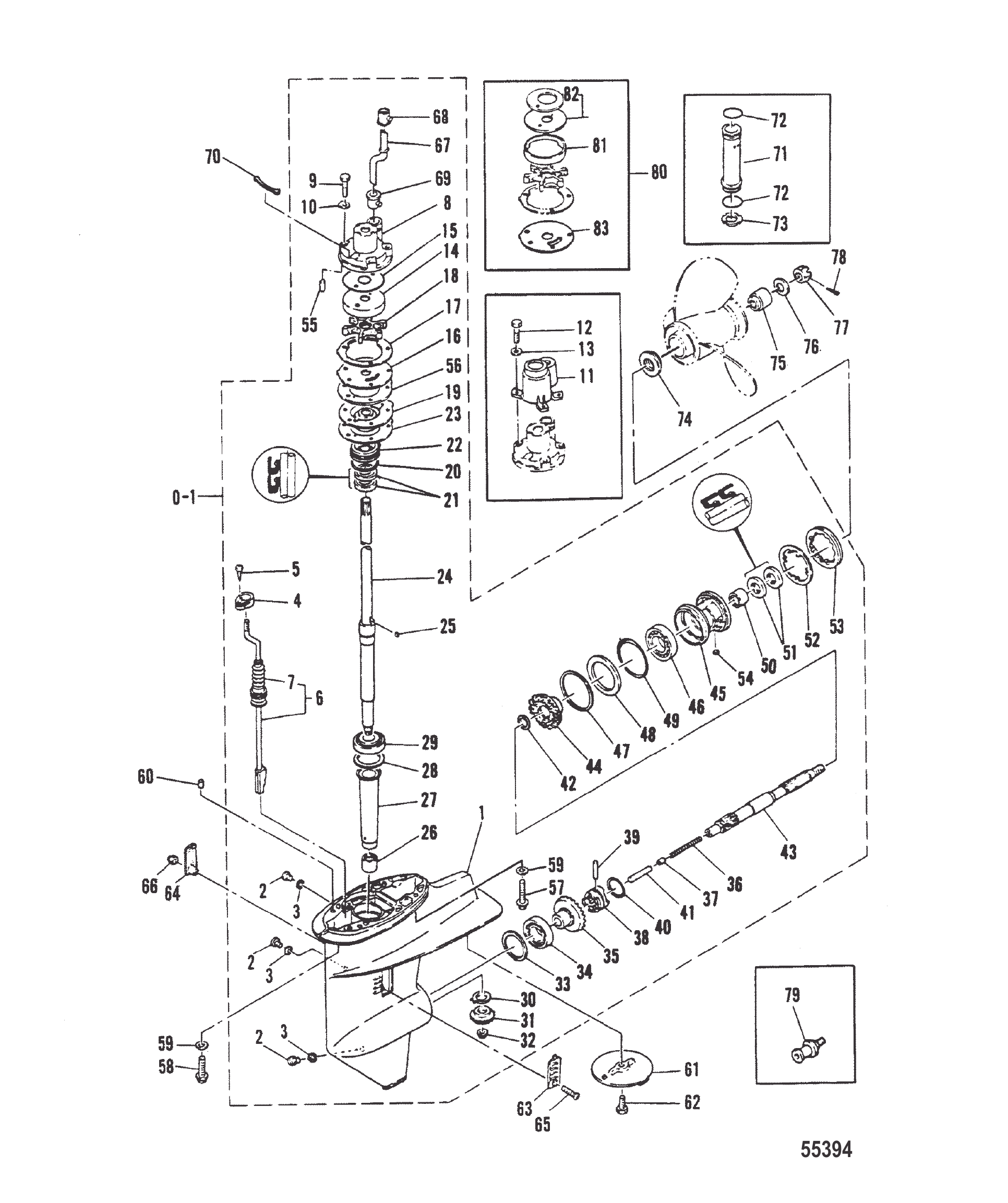

图 16齿轮箱总成 GEARHOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
0-1	9360M	齿轮箱总成(短轴)	GEAR HOUSING ASSEMBLY (SHORT SHAFT)	1
0-1	9361M	齿轮箱总成(长轴及超长轴)	GEAR HOUSING ASSEMBLY (LONG AND ULTRA LONG SHAFT)	1
0-1	9804M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9362M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	81924M	堵头	PLUG	3
3	81987M	塞衬垫	GASKET PLUG	3
3	81987	衬垫	GASKET	3
4	84787M	换档轴固定环	RETAINER SHIFT SHAFT	1
5	84788M	螺钉	SCREW	1
6	83069M	换挡轴总成(短轴)	SHIFT SHAFT ASSEMBLY (SHORT SHAFT)	1
6	83052M	换挡轴总成(长轴)	SHIFT SHAFT ASSEMBLY (LONG SHAFT)	1
6	83805M	换挡轴总成(超长轴)	SHIFT SHAFT ASSEMBLY (ULTRA LONG SHAFT)	1
7	82914M	护套	BOOT	1
8	95651M	水泵壳体	HOUSING WATER PUMP	1
9	84790M	螺栓(短轴)	BOLT (SHORT SHAFT)	3
9	804124	螺栓	BOLT	3
10	84791M	垫片(短轴)	WASHER (SHORT SHAFT)	3
11	84792M	水泵盖(长轴)	COVER WATER PUMP (LONG SHAFT)	1
12	96293M	螺栓(长轴)	BOLT (LONG SHAFT)	3
12	83285M	螺栓	BOLT	3
13	82214M	垫片(长轴)	WASHER (LONG SHAFT)	3
14	95652M	水泵衬套	INSERT WATER PUMP	1
15	95653M	密封件	SEAL	1
16	95654M	底板	BASE PLATE	1
17	41273M	壳体衬垫	GASKET HOUSING	1
17	41273	衬垫	GASKET	1
18	84797M	叶轮	IMPELLER	1
19	95655M	油封保护器	PROTECTOR OIL SEAL	1
19	811173M	保护器	PROTECTOR	1
20	84054M	O型圈	O-RING	1
21	82233M	油封	SEAL Oil	2
21	854017	油封	SEAL Oil	2
22	41271M	油封盖	COVER OIL SEAL	1
23	41272M	保护器衬垫	GASKET PROTECTOR	1
23	84799	衬垫	GASKET	1
24	84800M	驱动轴(短轴)	DRIVESHAFT (SHORT SHAFT)	1
24	84801M	驱动轴(长轴)	DRIVESHAFT (LONG SHAFT)	1
24	84802M	驱动轴(超长轴)	DRIVESHAFT (ULTRA LONG SHAFT)	1
25	81603M	叶轮驱动键	KEY IMPELLER DRIVE	1
26	84803M	滚柱轴承(下)	BEARING ROLLER (LOWER)	1
27	84804M	驱动轴套筒	SLEEVE DRIVE SHAFT	1
28	81638M	驱动轴垫片(0.05毫米)	SHIM DRIVE SHAFT (.05 MM)	AR
28	81639M	驱动轴垫片(0.08毫米)	SHIM DRIVE SHAFT (.08 MM)	AR
28	81640M	传动轴垫片(0.12毫米)	SHIM DRIVE SHAFT (.12 MM)	AR
28	19118M	垫片	SHIM	AR
28	81641M	垫片(0.30毫米)	SHIM (.30 MM)	AR
28	19121M	垫片	SHIM	AR
28	81642M	传动轴垫片(0.50毫米)	SHIM DRIVE SHAFT (.50 MM)	AR
28	19123001	垫片 @5	SHIM @5	AR
29	84805M	圆锥滚子轴承(上部)	BEARING TAPERED ROLLER (UPPER)	1
29	84805T	轴承	BEARING	1
30	81624M	止推垫片	THRUST WASHER	1
31	84806M	小齿轮	GEAR Pinion	1
31	84806T	小齿轮	PINION GEAR	1
32	84807M	螺母	NUT	1
33	81626M	前进齿轮垫片(0.05毫米)	SHIM FORWARD GEAR (.05 MM)	AR
33	81627M	前进齿轮垫片(0.08毫米)	SHIM FORWARD GEAR (.08 MM)	AR
33	81628M	前进齿轮垫片(0.12毫米)	SHIM FORWARD GEAR (.12 MM)	AR
33	18955M	垫片	SHIM	AR
33	81629M	前进齿轮垫片(0.30毫米)	SHIM FORWARD GEAR (.30 MM)	AR
33	18958M	垫片	SHIM	AR
33	81630M	前进齿轮垫片(0.50毫米)	SHIM FORWARD GEAR (.50 MM)	AR
33	18960M	垫片	SHIM	AR
34	82321M	圆锥滚子轴承(前进)	BEARING TAPERED ROLLER (FORWARD)	1
34	82321T	轴承	BEARING	1
35	84808M	前进齿轮	GEAR FORWARD	1
35	84808T	前进齿轮	FORWARD GEAR	1
36	82078M	压缩弹簧	SPRING COMPRESSION	1
37	80679M	滑动弹簧	SLIDE SPRING	1
38	81644M	离合器	CLUTCH	1
38	81644T	离合器	CLUTCH	1
39	81899M	十字销	PIN Cross	1
40	80678M	十字销环	RING CROSS PIN	1
41	80680M	换挡柱塞	PLUNGER SHIFT	1
42	81831M	止推垫圈	WASHER THRUST	1
43	84809M	螺旋桨轴	PROPELLER SHAFT	1
43	19124A1	螺旋桨轴套件	PROPSHAFT KIT	1
44	84810M	倒车齿轮	GEAR REVERSE	1
44	84810T	倒档齿轮	REVERSE GEAR	1
45	84811M	轴承座	CARRIER Bearing	1
45	8M0119783	轴承座	BEARING CARRIER	1
46	82295M	滚子轴承	BEARING ROLLER	1
46	82295T	滚珠轴承	BEARING Ball	1
47	81633M	倒车齿轮垫片(0.05毫米)	SHIM REVERSE GEAR (.05 MM)	AR
47	81634M	倒车齿轮垫片(0.08毫米)	SHIM REVERSE GEAR (.08 MM)	AR
47	81635M	倒车齿轮垫片(0.12毫米)	SHIM REVERSE GEAR (.12 MM)	AR
47	19126M	垫片	SHIM	AR
47	81636M	倒车齿轮垫片(0.30毫米)	SHIM REVERSE GEAR (.30 MM)	AR
47	19129M	垫片	SHIM	AR
47	81637M	倒车齿轮垫片(0.50毫米)	SHIM REVERSE GEAR (.50 MM)	AR
47	19131M	垫片	SHIM	AR
48	81632M	止推垫圈	WASHER THRUST	1
49	84812M	O型圈	O-RING	1
49	811175M	O型圈	O-RING	1
50	82315M	滚子轴承	BEARING ROLLER	1
51	84813M	油封	SEAL Oil	2
52	84814M	止推垫圈	WASHER TAB	1
53	81619M	螺母	NUT	1
53	8M0073430	螺母	NUT	1
54	81916M	键	KEY	1
55	41275M	定位销	PIN Dowel DOWEL	2
56	95656M	水泵衬垫	GASKET WATER PUMP	1
57	94720M	螺栓	BOLT	2
58	81711M	螺栓	BOLT	2
59	82220M	垫圈	WASHER	4
60	82364M	定位销	PIN Dowel DOWEL	2
61	82795M	平衡鳍板	TRIM TAB	1
61	82795T	平衡鳍板	TRIM TAB	1
62	82477M	螺栓	BOLT	1
63	41896M	进水口盖(左舷)	COVER WATER INLET (PORT)	1
64	41897M	进水口盖(右舷)	COVER WATER INLET (STAR BOARD)	1
65	84300M	螺钉	SCREW	1
65	811916M	螺钉	SCREW	1
66	81781M	螺母	NUT	1
66	8528165	螺母	NUT	1
67	81605M	水管(短轴)	TUBE Water (SHORT SHAFT)	1
67	84816M	水管(长轴)	TUBE Water (LONG SHAFT)	1
67	84817M	水管(超长轴)	TUBE Water (ULTRA LONG SHAFT)	1
68	84818M	上部油封	SEAL UPPER	1
69	80239M	下部油封	SEAL LOWER	1
70	84819M	密封件	SEAL	1
71	84820M	水管延长件(长轴和超长轴)(见备注)	EXTENSION Water Tube (LONG AND ULTRA LONG SHAFT) (SEE NOTE)	1
72	84821M	O型圈(长轴和超长轴)	O-RING (LONG AND ULTRA LONG SHAFT)	2
73	41277M	挡板(长轴和超长轴)	PLATE (LONG AND ULTRA LONG SHAFT)	1
74	81650M	前进推力毂	THRUST HUB FORWARD	1
74	859917	止推垫片	THRUST WASHER	1
75	84823M	倒车推力毂	THRUST HUB REVERSE	1
75	859895	推力毂	THRUST HUB	1
76	82222M	垫圈	WASHER	1
76	859905	垫圈	WASHER	1
77	81774M	螺旋桨螺母	NUT PROPELLER	1
78	82131M	开口销	COTTER PIN COTTER	1
78	82132M	开口销	COTTER PIN	1
79	95633M	堵头	PLUG	1
79	8M0121335	堵头	PLUG	1
80	95657M	水泵套件-镀铬	PUMP KIT Water Pump - Chrome	1
81	95658M	滤芯	INSERT CARTRIDGE	1
82	95653M	密封件	SEAL	1
83	95659M	底板	BASE PLATE	1
83	95660M	下部单元垫片组	GASKET SET LOWER UNIT	1
83	95660T	衬垫套件	GASKET SET	1
83	95661M	水泵维修套件	REPAIR KIT WATER PUMP	1
83	95661T	维修套件	REPAIR KIT	1

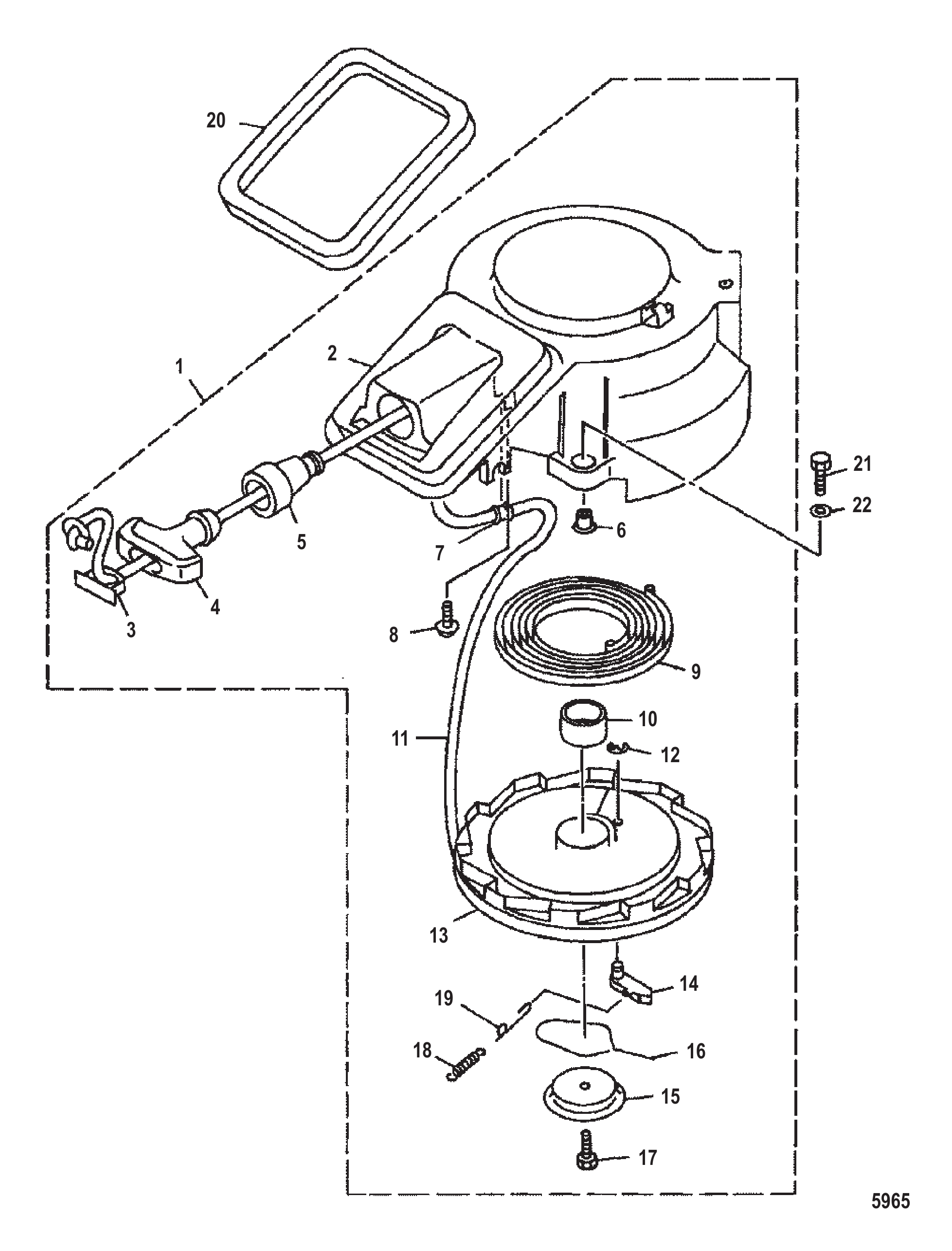

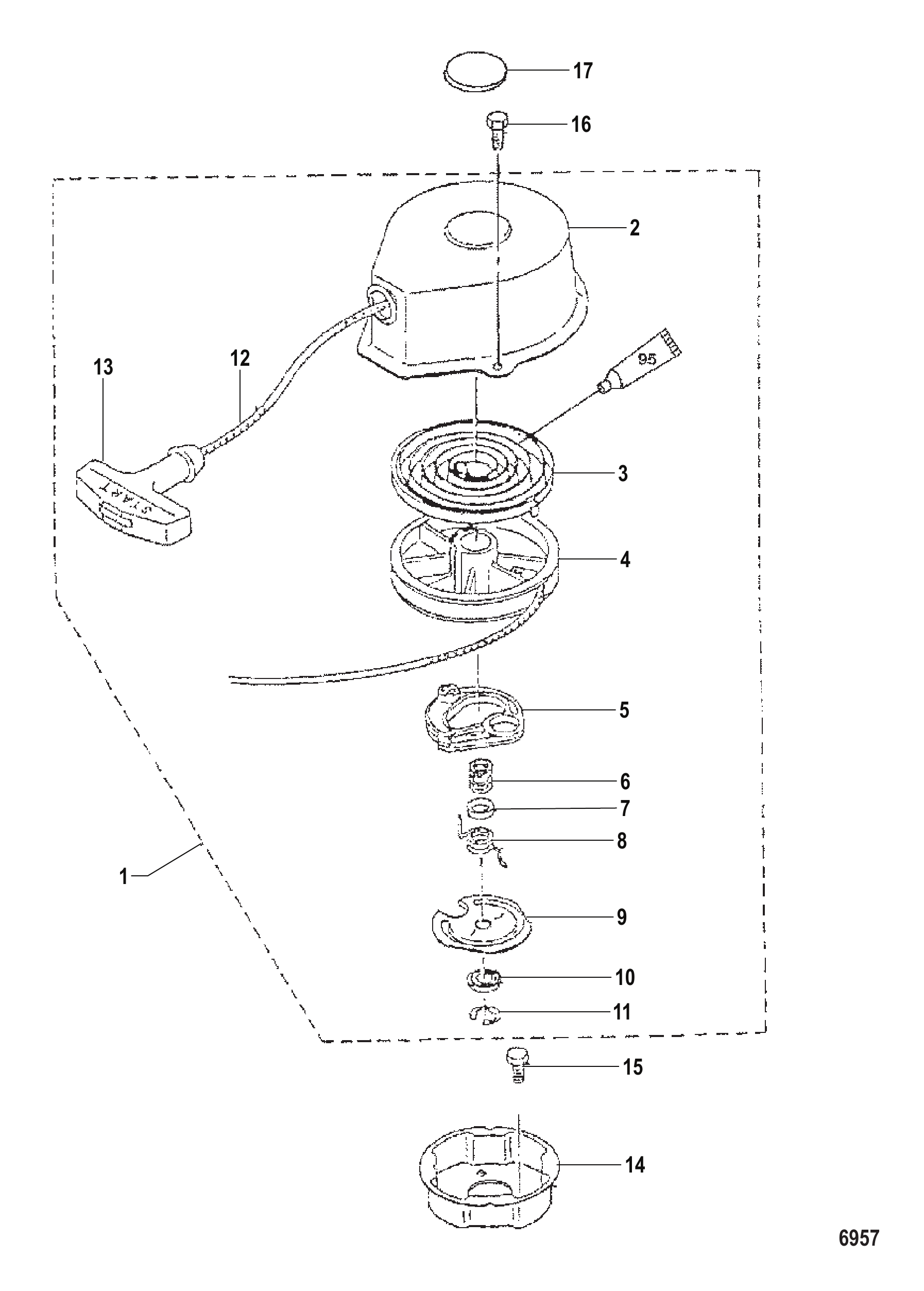

图 17反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	823038	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	815067	启动器壳体	HOUSING Starter	1
3	95284	弹簧	SPRING	1
4	95245	启动滑轮	SHEAVE Starter	1
5	95246	棘轮	RATCHET	1
6	95315	弹簧	SPRING	1
7	95247	盖板	COVER	1
8	95316	弹簧	SPRING	1
9	95248	摩擦片	FRICTION PLATE	1
10	95317	止推垫片	THRUST WASHER	1
11	95318	E型卡环	E RING	1
12	12066Q9	绳索	ROPE	1
12	12066Q10	启动绳@2	ROPE-STARTER@2	1
13	95249	起动手柄	HANDLE Starter	1
14	823039	滑轮	PULLEY	1
15	16828	螺栓	BOLT	3
16	815068	螺栓	BOLT	2
16	16828	螺栓	BOLT	2
17	95251	堵头	PLUG	1

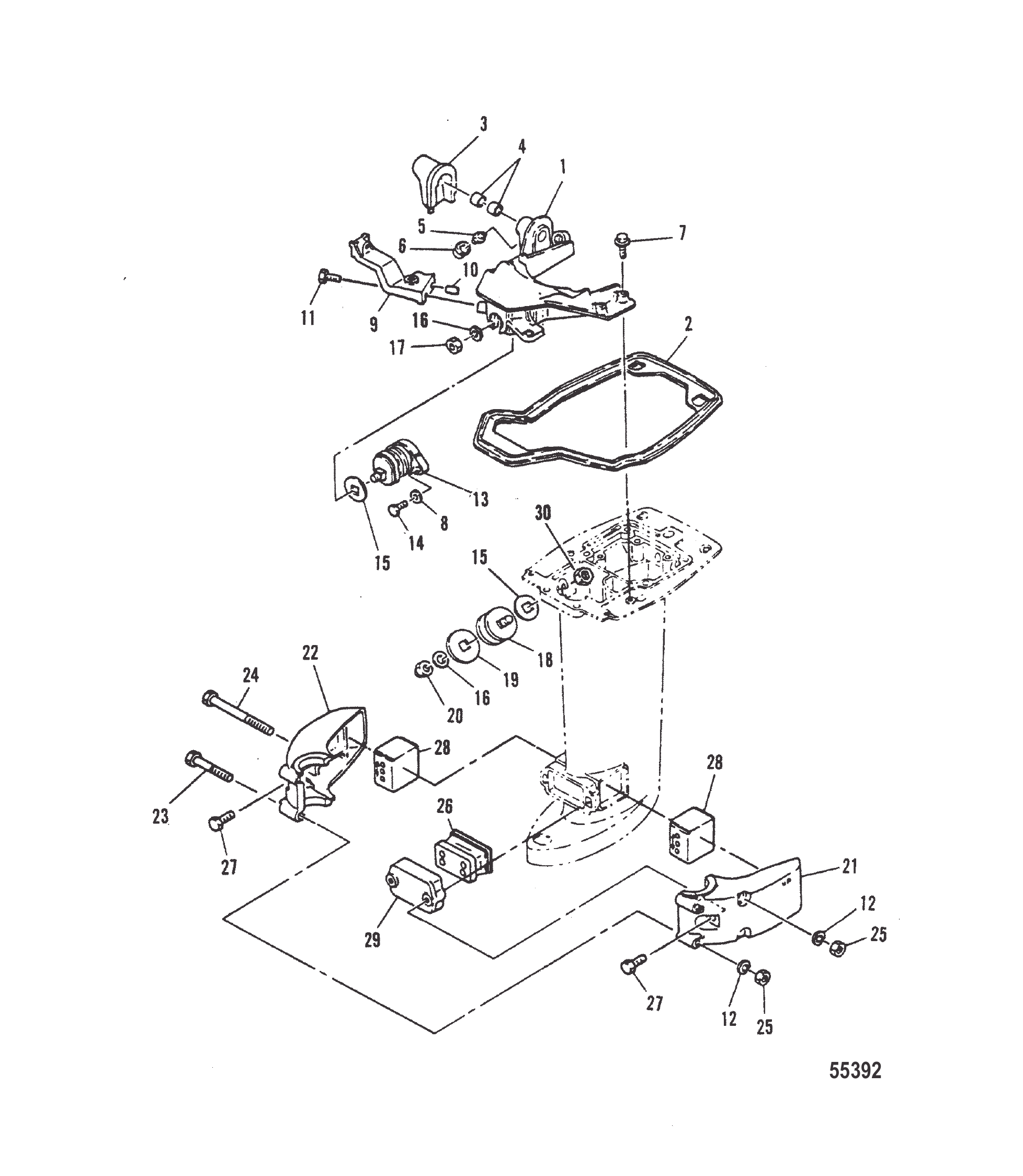

图 18安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	95548M	支架	BRACKET	1
2	84838M	橡胶密封件	SEAL RUBBER	1
3	84840M	橡胶密封件	SEAL RUBBER	1
4	81930M	衬套	BUSHING	2
5	82369M	黄油嘴	FITTING GREASE	1
6	81439M	管帽接头	CAP FITTING	1
7	84839M	螺栓	BOLT	4
8	82214M	垫圈	WASHER	3
9	80657M	支架	BRACKET	1
10	82364M	定位销	PIN Dowel DOWEL	1
11	82451M	螺栓	BOLT	1
11	82423M	螺栓	BOLT	1
12	82217M	垫圈	WASHER	4
13	84841M	上部前支架	MOUNT UPPER FRONT	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
15	80662M	安装垫片	GASKET MOUNT	3
16	82219M	垫圈	WASHER	3
17	82395M	螺母	NUT	1
18	82557M	上部侧支架	MOUNT UPPER SIDE	2
18	8M0121332	支架	MOUNT	2
19	81612M	安装垫片	GASKET MOUNT	2
20	82396M	冠形螺母	NUT CROWN	2
21	84842M	下部壳体	HOUSING LOWER	1
22	84843M	下部壳体	HOUSING LOWER	1
23	84844M	螺栓	BOLT	2
24	41893M	螺栓	BOLT	2
25	82392M	螺母	NUT	4
25	82382M	螺母	NUT	4
26	84846M	下部前支架	MOUNT LOWER FRONT	1
27	82464M	螺栓	BOLT	2
27	43106M	螺栓	BOLT	2
28	84848M	下部侧支架	MOUNT LOWER SIDE	2
29	84847M	下安装盖	COVER LOWER MOUNT	1
30	82395M	螺母	NUT	2

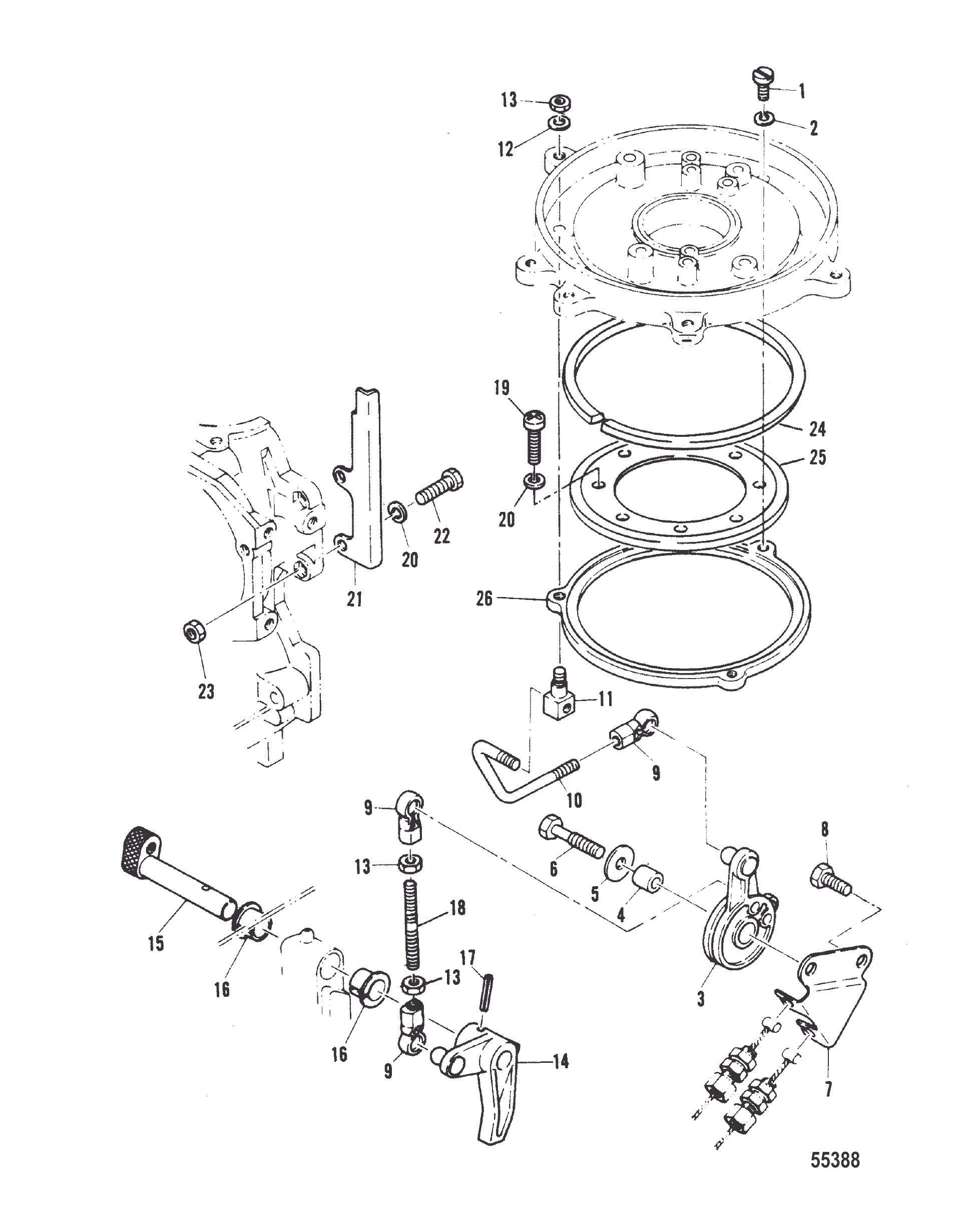

图 19节气门控制器 THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	82490M	底座固定螺钉	SCREW BASE ATTACHING	3
2	82211M	垫圈	WASHER	3
3	81581M	磁电机控制凸轮	CAM MAGENTO CONTROL	1
3	81581T	杠杆	LEVER	1
4	83310M	轴环	COLLAR	1
5	81969M	垫圈	WASHER	1
6	82405M	螺栓	BOLT	1
7	81563M	节气门拉线支架	BRACKET THROTTLE CABLE	1
8	84303M	螺栓	BOLT	1
8	91772M	螺栓	BOLT	1
9	81225M	端盖	END	3
9	16715M	接头	JOINT	3
10	81582M	磁电机控制连杆	LINK ROD MAGNETO CONTROL	1
11	80629M	旋转连杆	SWIVEL LINK ROD	1
12	81789M	垫圈	WASHER	1
13	82378M	螺母	NUT	3
13	82388M	螺母 (M5)	NUT (M5)	3
14	41890M	节流阀轴杆	LEVER THROTTLE SHAFT	1
15	81134M	节流阀轴	SHAFT THROTTLE	1
16	81946M	衬套	BUSHING	2
17	82156M	滚销	PIN ROLL	1
18	81722M	连杆	LINK ROD	1
19	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
19	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
20	82214M	垫圈	WASHER	4
21	96378M	磁电机底座止动件	STOP MAGNETO BASE	1
22	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
22	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
23	82380M	螺母	NUT	2
23	82389M	螺母	NUT	2
24	92572M	摩擦片	PLATE FRICTION	1
25	92573M	磁电机底座护圈(上部)	RETAINER MAGNETO BASE (UPPER)	1
26	96379M	磁电机底座护圈	RETAINER MAGNETO BASE	1

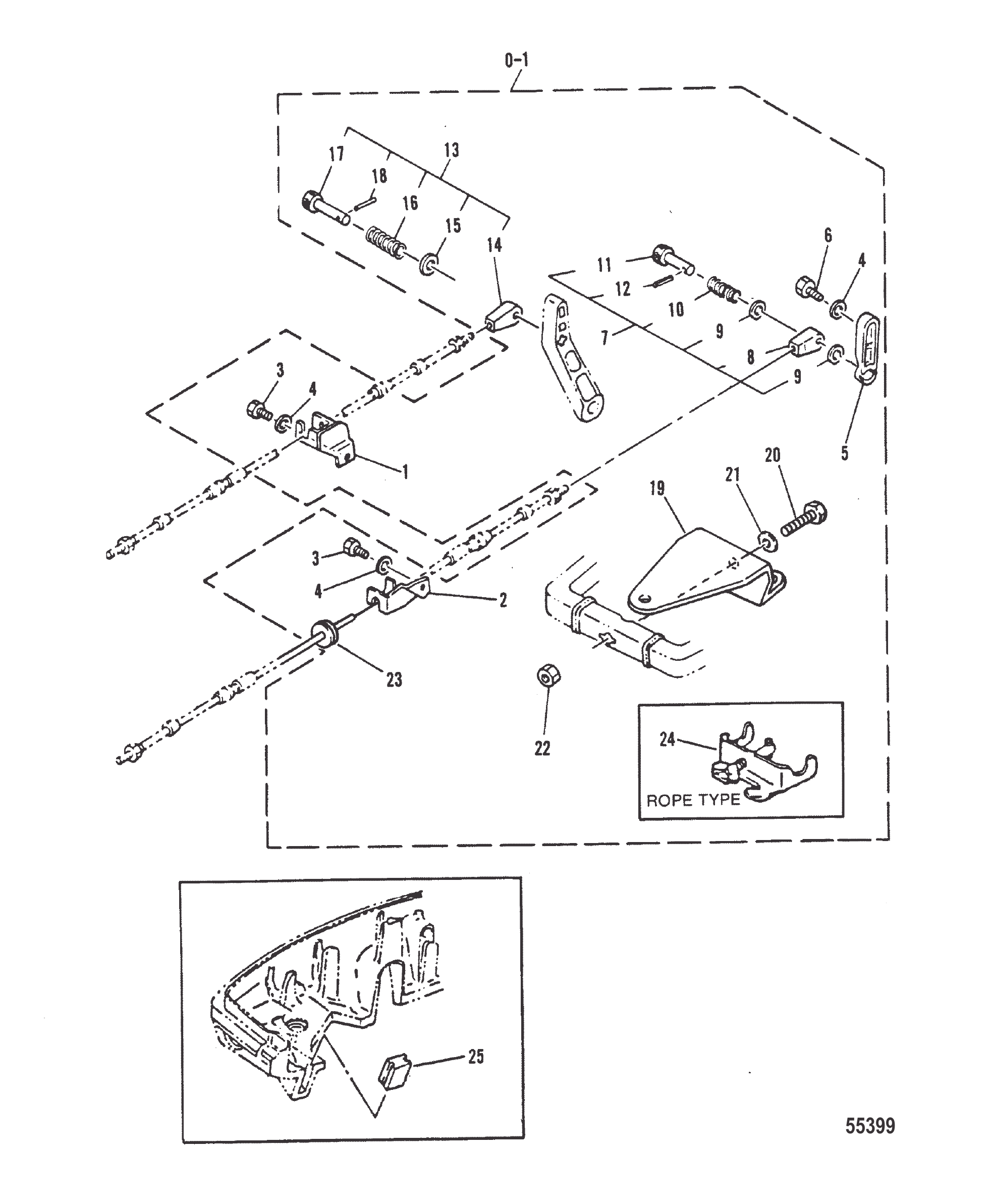

图 20遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
0-1	43991A1	球柱式安装套件	ATTACHING KIT BALL POST TYPE	1
1	84221M	换挡支架	BRACKET GEAR SHIFT	1
2	83717M	节流阀支架	BRACKET THROTTLE	1
3	83395M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
4	82214M	垫圈	WASHER	3
5	84222M	油门杆	LEVER Throttle	1
6	91772M	螺栓	BOLT	1
7	83933M	节流拉索端头	END Cable THROTTLE	1
8	83934M	拉索端头	END Cable	1
9	82216M	垫圈	WASHER	2
10	83725M	弹簧	SPRING	1
11	83726M	挂钩	HOOK	1
11	814499M	挂钩	HOOK	1
12	82146M	滚销	PIN ROLL	1
13	83719M	换挡拉索端头	END Cable SHIFT	1
14	83720M	拉索端头	END Cable	1
15	82216M	垫圈	WASHER	1
16	83721M	弹簧	SPRING	1
17	83722M	挂钩	HOOK	1
17	814500M	挂钩	HOOK	1
18	82146M	滚销	PIN ROLL	1
19	91635M	转向支架(球柱式)	BRACKET STEERING (BALL POST TYPE)	1
20	82474M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
21	82220M	垫圈	WASHER	1
22	81785M	锁紧螺母	LOCKNUT	1
23	97031M	护孔环	GROMMET	1
24	83727M	支架(绳索式)	BRACKET (ROPE TYPE)	1
25	83728M	索环(选配)	GROMMET (OPTIONAL)	1

图 21C.D.I.磁电机 C.D.I. MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	8371M	CDI磁电机总成(手动启动型)	CDI MAGNETO ASSEMBLY MANUAL START MODEL	1
1	8370M	CDI磁电机总成(电动启动型)	CDI MAGNETO ASSEMBLY ELECTRIC START MODEL	1
2	8372M	飞轮总成(手动启动型)	FLYWHEEL ASSEMBLY MANUAL START MODEL	1
2	9514M	飞轮总成(电动启动型)	FLYWHEEL ASSEMBLY ELECTRIC START MODEL	1
2	8369M	飞轮总成(电动启动型)	FLYWHEEL ASSEMBLY ELECTRIC START MODEL	1
2	9514M	飞轮总成	FLYWHEEL ASSEMBLY	1
3	96342M	底座总成	BASE ASSEMBLY	1
4	96343M	磁电机底座	BASE MAGNETO	1
5	96344M	充电线圈总成	COIL ASSEMBLY Charge	1
6	96345M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
7	96346M	带垫片螺钉	SCREW WITH WASHER	2
8	91691M	带垫片螺钉	SCREW WITH WASHER	1
9	94804M	照明线圈总成80W(见备注)	COIL ASSEMBLY Lighting 80W (SEE NOTE)	1
10	97803M	带垫片螺钉	SCREW WITH WASHER	2
11	91699M	带垫片螺钉	SCREW WITH WASHER	1
11	91693M	带垫片螺钉	SCREW WITH WASHER	1
12	80688M	盖板	COVER	1
13	84303M	螺栓	BOLT	3
13	91772M	螺栓	BOLT	3
14	82213M	垫圈	WASHER	3
15	81770M	螺母	NUT	1
16	81814M	垫圈	WASHER	1
17	99950M	磁电机底座止动块	STOPPER MAGNETO BASE	1
18	84303M	螺栓	BOLT	2
18	91772M	螺栓	BOLT	2
19	82213M	垫圈	WASHER	2
20	95555M	凸轮	CAM	1
21	83523M	螺钉	SCREW	2
21	84313M	螺栓	BOLT	2
22	82211M	垫圈	WASHER	2
23	96348M	卡箍	CLAMP	1
24	84315M	螺栓	BOLT	1
24	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
25	96349M	支架	BRACKET	1
26	84869M	减震器	DAMPER	1
27	81523M	减震器	DAMPER	3
28	82851M	衬套	BUSHING	3
28	804344003	轴环	COLLAR	3
29	82405M	螺栓	BOLT	3
30	82979M	垫圈	WASHER	3
30	83769M	垫圈	WASHER	3
31	84870M	螺柱	STUD	1
32	82380M	螺母	NUT	2
32	82389M	螺母	NUT	2
33	82214M	垫圈	WASHER	2
34	84871M	接地线	WIRE GROUND	1
35	84303M	螺栓	BOLT	2
35	91772M	螺栓	BOLT	2
36	82197M	垫圈	WASHER	2
36	82212M	锁紧垫圈	LOCKWASHER	2
37	43077M	开关盒总成	SWITCHBOX ASSEMBLY	1
37	43077T	开关盒	SWITCH BOX	1
38	84873M	支架	BRACKET	1
39	82405M	螺栓	BOLT	2
40	82214M	垫圈	WASHER	2
41	95188M	点火线圈总成	COIL ASSEMBLY Ignition	1
41	95188T	点火线圈	COIL Ignition	1
42	82069M	护孔环	GROMMET	2
43	82405M	螺栓	BOLT	2
44	80935M	保护器(噪声抑制器)	PROTECTER (MOISE SUPPRESSOR)	2
44	815119M	火花塞帽	CAP Spark Plug	2
44	82788M	火花塞帽总成(选配)	CAP ASSEMBLY Spark Plug (OPT)	2
44	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
45	96352M	卡箍	CLAMP	1
46	84876M	护孔环	GROMMET	1
47	96353M	卡箍	CLAMP	1
48	99952M	卡箍	CLAMP	1
49	82214M	垫圈	WASHER	2

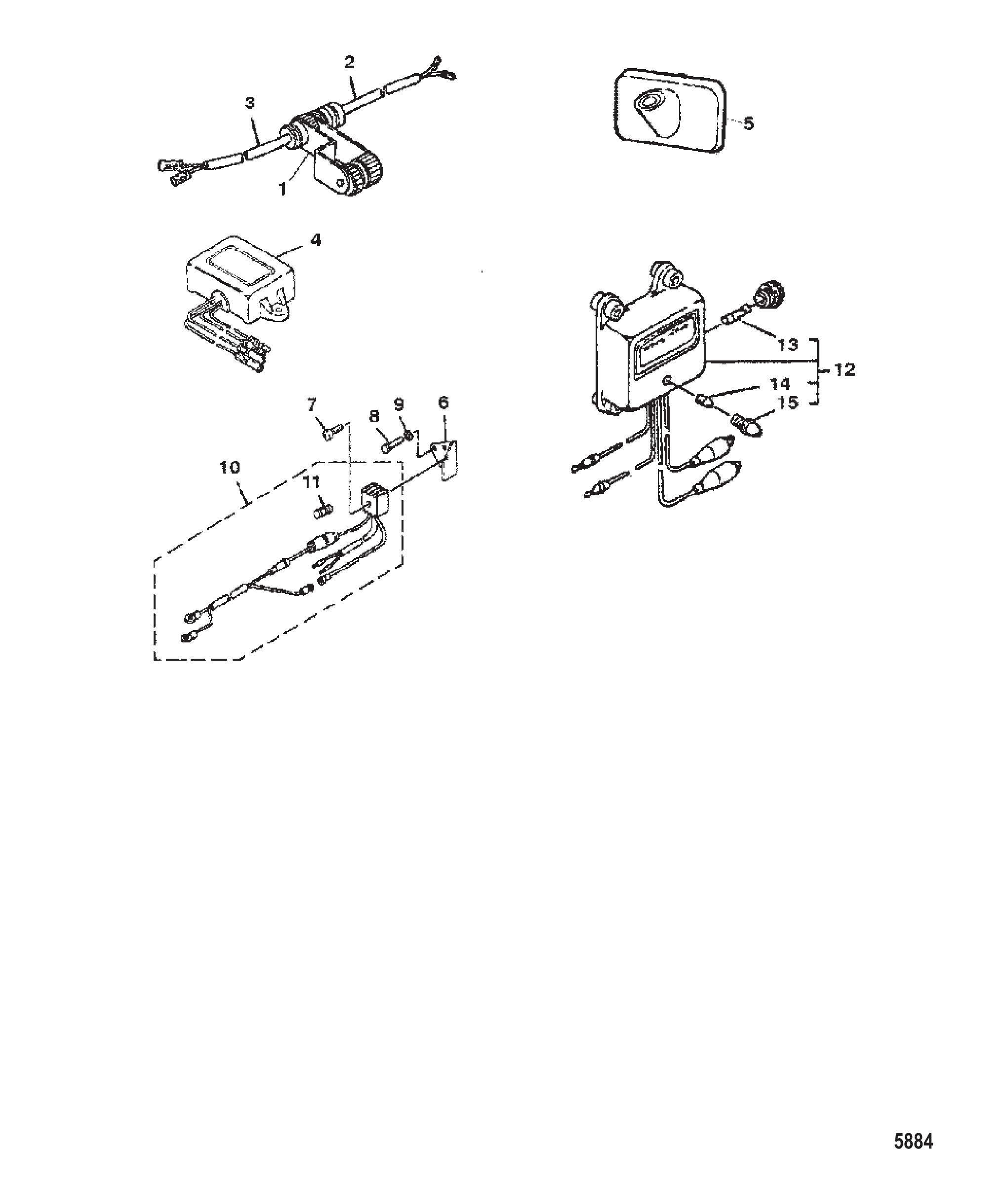

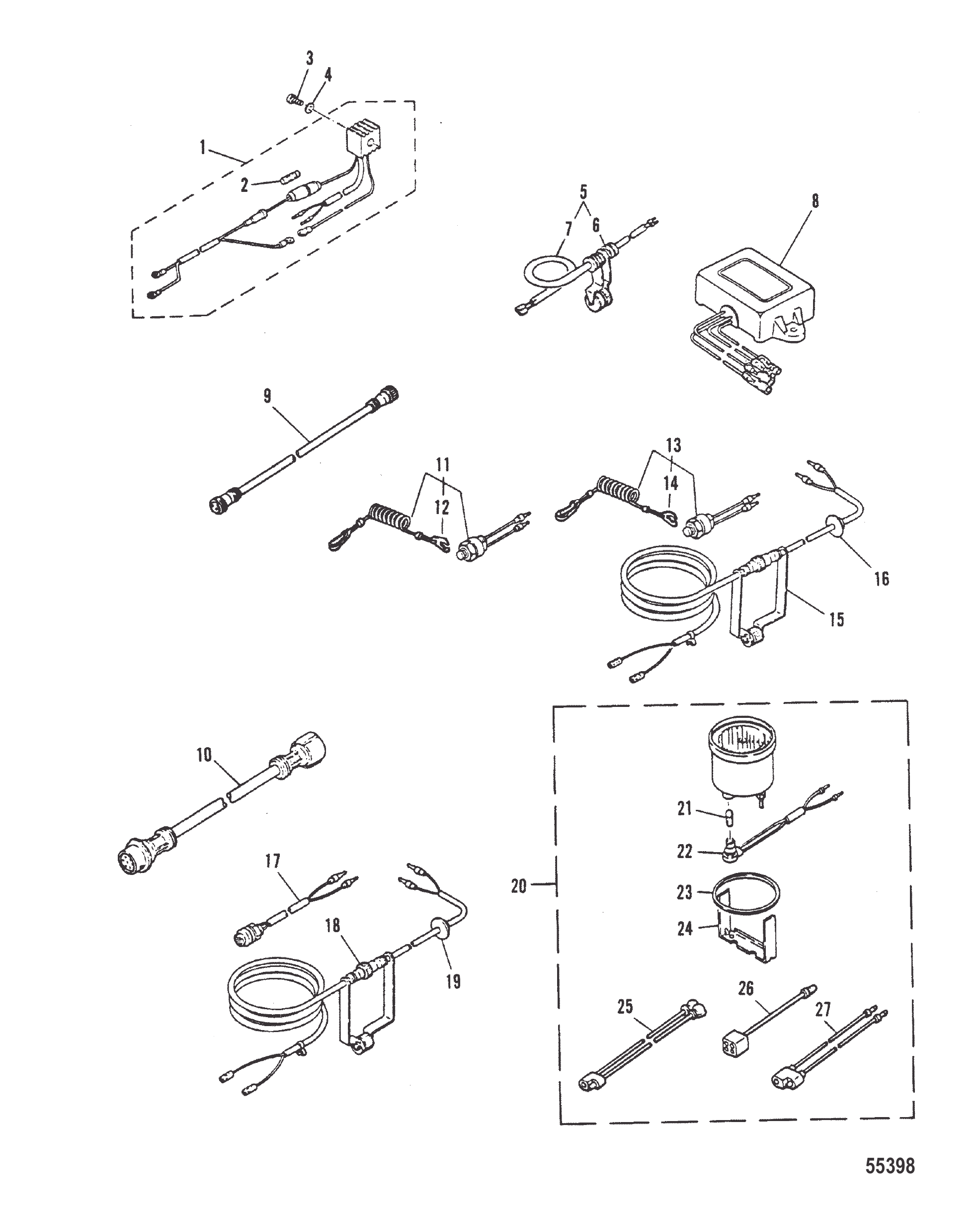

图 22可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	84124M	连接器	CONNECTOR	1
2	99051M	连接器	CONNECTOR	1
3	99052M	连接器	CONNECTOR	1
4	84125T	电压调节器	REGULATOR Voltage	1
5	97130M	导绳器	ROPE GUIDE	1
6	84680M	安装板	PLATE	1
7	83108M	螺钉	SCREW	1
8	8527764	螺栓	BOLT	2
9	82214M	垫圈	WASHER	2
10	84329M	整流器总成	RECTIFIER ASSEMBLY	1
10	8M0060278	整流器	RECTIFIER	1
11	81522M	保险丝	FUSE	1
12	80713M	整流器	RECTIFIER	1
13	83733M	保险丝	FUSE	1
14	83731M	灯泡	BULB	1
15	83732M	透镜	LENS	1

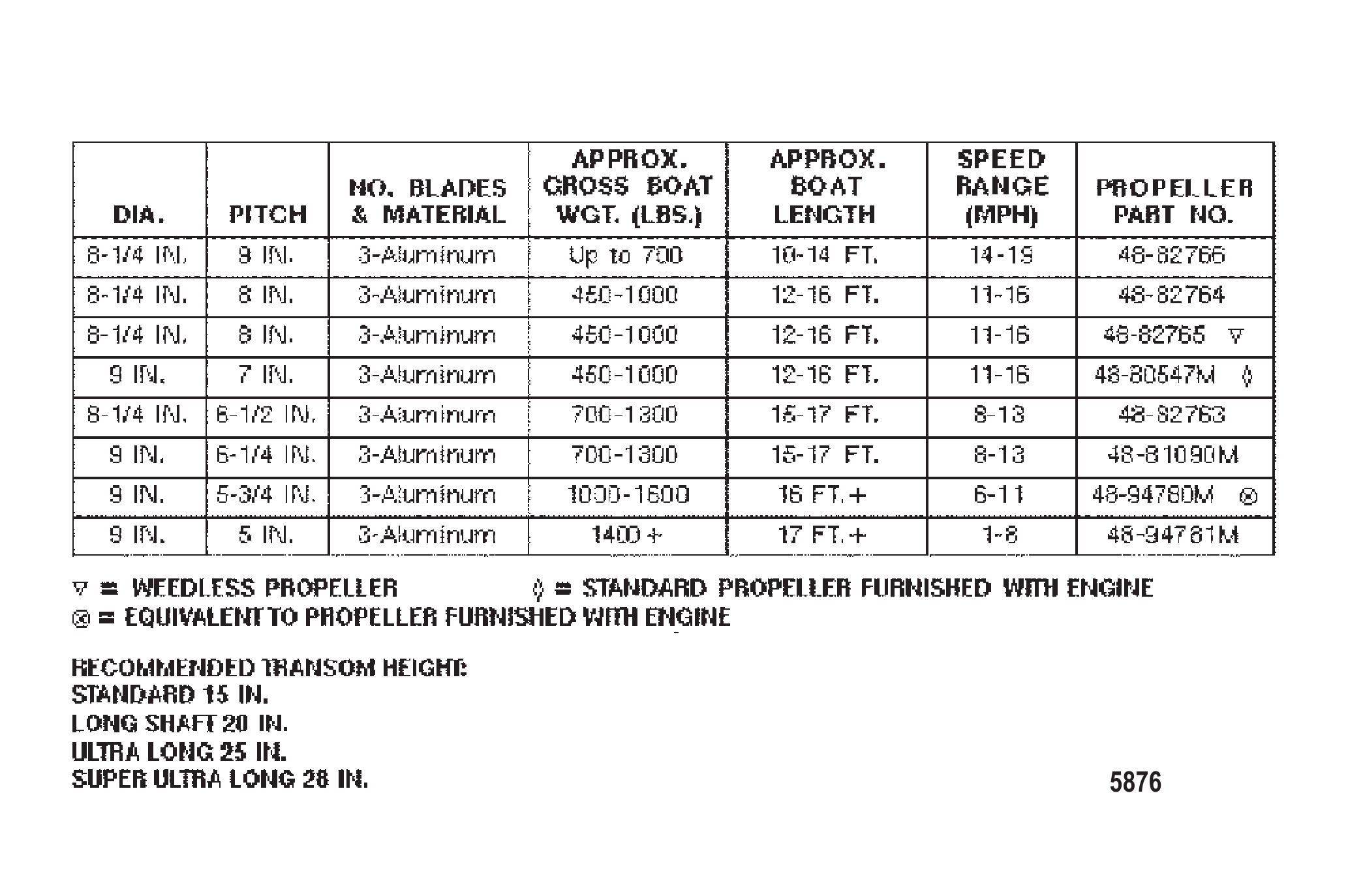

图 23螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
-	82766	螺旋桨	PROPELLER	1
-	82764	螺旋桨	PROPELLER	1
-	82765	螺旋桨	PROPELLER	1
-	80547M	螺旋桨	PROPELLER	1
-	82763	螺旋桨	PROPELLER	1
-	81090M	螺旋桨	PROPELLER	1
-	94780M	螺旋桨	PROPELLER	1
-	94781M	螺旋桨	PROPELLER	1

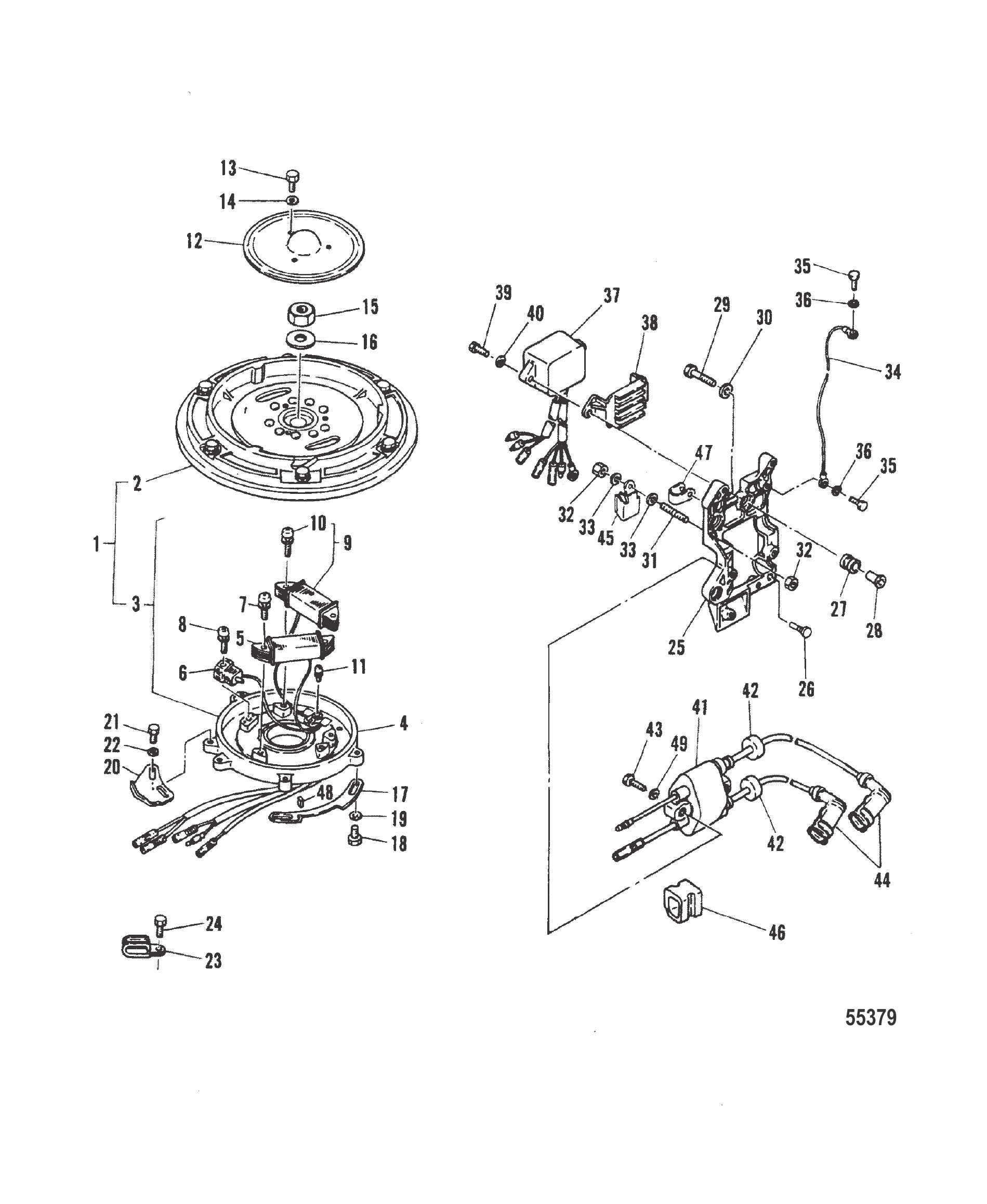

图 24C.D.I.磁电机 C.D.I. MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	8371M	CDI磁电机总成(手动启动型)	CDI MAGNETO ASSEMBLY MANUAL START MODEL	1
1	8370M	CDI磁电机总成(电动启动型)	CDI MAGNETO ASSEMBLY ELECTRIC START MODEL	1
2	8372M	飞轮总成(手动启动型)	FLYWHEEL ASSEMBLY MANUAL START MODEL	1
2	9514M	飞轮总成(电动启动型)	FLYWHEEL ASSEMBLY ELECTRIC START MODEL	1
2	8369M	飞轮总成(电动启动型)	FLYWHEEL ASSEMBLY ELECTRIC START MODEL	1
2	9514M	飞轮总成	FLYWHEEL ASSEMBLY	1
3	96342M	底座总成	BASE ASSEMBLY	1
4	96343M	磁电机底座	BASE MAGNETO	1
5	96344M	充电线圈总成	COIL ASSEMBLY Charge	1
6	96345M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
7	96346M	带垫片螺钉	SCREW WITH WASHER	2
8	91691M	带垫片螺钉	SCREW WITH WASHER	1
9	94804M	照明线圈总成80W(见备注)	COIL ASSEMBLY Lighting 80W (SEE NOTE)	1
10	97803M	带垫片螺钉	SCREW WITH WASHER	2
11	91699M	带垫片螺钉	SCREW WITH WASHER	1
11	91693M	带垫片螺钉	SCREW WITH WASHER	1
12	80688M	盖板	COVER	1
13	84303M	螺栓	BOLT	3
13	91772M	螺栓	BOLT	3
14	82213M	垫圈	WASHER	3
15	81770M	螺母	NUT	1
16	81814M	垫圈	WASHER	1
17	99950M	磁电机底座止动块	STOPPER MAGNETO BASE	1
18	84303M	螺栓	BOLT	2
18	91772M	螺栓	BOLT	2
19	82213M	垫圈	WASHER	2
20	95555M	凸轮	CAM	1
21	83523M	螺钉	SCREW	2
21	84313M	螺栓	BOLT	2
22	82211M	垫圈	WASHER	2
23	96348M	卡箍	CLAMP	1
24	84315M	螺栓	BOLT	1
24	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
25	96349M	支架	BRACKET	1
26	84869M	减震器	DAMPER	1
27	81523M	减震器	DAMPER	3
28	82851M	衬套	BUSHING	3
28	804344003	轴环	COLLAR	3
29	82405M	螺栓	BOLT	3
30	82979M	垫圈	WASHER	3
30	83769M	垫圈	WASHER	3
31	84870M	螺柱	STUD	1
32	82380M	螺母	NUT	2
32	82389M	螺母	NUT	2
33	82214M	垫圈	WASHER	2
34	84871M	接地线	WIRE GROUND	1
35	84303M	螺栓	BOLT	2
35	91772M	螺栓	BOLT	2
36	82197M	垫圈	WASHER	2
36	82212M	锁紧垫圈	LOCKWASHER	2
37	43077M	开关盒总成	SWITCHBOX ASSEMBLY	1
37	43077T	开关盒	SWITCH BOX	1
38	84873M	支架	BRACKET	1
39	82405M	螺栓	BOLT	2
40	82214M	垫圈	WASHER	2
41	95188M	点火线圈总成	COIL ASSEMBLY Ignition	1
41	95188T	点火线圈	COIL Ignition	1
42	82069M	护孔环	GROMMET	2
43	82405M	螺栓	BOLT	2
44	80935M	保护器(噪声抑制器)	PROTECTER (MOISE SUPPRESSOR)	2
44	815119M	火花塞帽	CAP Spark Plug	2
44	82788M	火花塞帽总成(选配)	CAP ASSEMBLY Spark Plug (OPT)	2
44	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
45	96352M	卡箍	CLAMP	1
46	84876M	护孔环	GROMMET	1
47	96353M	卡箍	CLAMP	1
48	99952M	卡箍	CLAMP	1
49	82214M	垫圈	WASHER	2

图 25化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	852806T1	化油器总成	CARBURETOR ASSEMBLY	1
2	80196M	盖板	COVER	1
3	852811	启动杆	ROD Starter	1
3	80197M	盖帽	CAP	1
4	80199M	安装板	PLATE	1
5	80194M	弹簧	SPRING	1
6	80195M	柱塞	PLUNGER	1
7	8527921	软管	HOSE	1
8	852807	油门杆	LEVER Throttle	1
9	80574M	弹簧	SPRING	1
10	811245M	杠杆	LEVER	1
11	83112M	螺钉	SCREW	1
12	83115M	轴环	COLLAR	1
13	827147M	螺钉	SCREW	1
14	80193M	弹簧	SPRING	1
15	8112431	主喷管	MAIN NOZZLE	1
16	8112441	主量孔 (#102)	JET Main (#102)	1
17	80203M	臂	ARM	1
18	80450M	浮子	FLOAT	1
19	80740M	衬垫	GASKET	1
20	811246M	启动量孔 (#50)	JET Starting (#50)	1
21	94735M	本体	BODY	1
22	8527873	螺钉	SCREW	3
22	811248M	螺钉 (M4 x 5)	SCREW (M4 x 5)	3
23	80737M	衬垫	GASKET	2
23	13999M	衬垫	GASKET	2
24	8527872	螺钉	SCREW	4
25	852809	安装板	PLATE	1
26	81758M	螺钉(M4 x 12)	SCREW (M4 x 12)	2
27	94746M	软管	HOSE	1
28	94744M	本体	BODY	1
29	94691M	衬垫	GASKET	1
30	94696M	浮子	FLOAT	1
31	94697M	臂	ARM	1
32	811249M	浮子销	PIN Float	1
33	8112511	引导量孔 (#68)	JET Pilot (#68)	1
34	94695M	O型圈	O-RING	1
35	852808	盖板	COVER	1
35	852808T	盖板	COVER	1
36	95430M	阀座	VALVE SEAT	1
37	80451M	销	PIN	1
38	11930M	阀座	SEAT Valve	1
39	80205M	衬垫	GASKET	1
40	97591M	软管	HOSE	1
41	91746M	引导量孔 (#46)	JET Pilot (#46)	1
42	80573M	螺钉	SCREW	1
43	8095791	弹簧	SPRING	1
44	94722M	挡圈	RING Retaining	1
-	811252A1	化油器维修套件	REPAIR KIT Carburetor	1
-	811252T1	化油器维修套件	REPAIR KIT Carburetor	1
-	852783A1	动力头衬垫套件	GASKET SET Powerhead	1

图 26夹紧和旋转支架/倒挡锁 CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	9246M	旋转支架	SWIVEL BRACKET	1
2	91637M	密封件	SEAL	1
3	82369M	黄油嘴	FITTING GREASE	4
4	81439M	黄油嘴盖	CAP GREASE FITTING	4
5	80633M	摩擦片	PLATE FRICTION	1
6	96382M	螺钉	SCREW	1
7	82217M	垫圈	WASHER	1
8	84833M	转向枢轴	SHAFT STEERING PIVOT	1
9	82368M	定位销	PIN DOWEL	2
10	81873M	垫圈	WASHER	1
11	81964M	枢轴上衬套	BUSHING PIVOT SHAFT-UPPER	1
12	81961M	枢轴下衬套	BUSHING PIVOT SHAFT-LOWER	1
13	82274M	枢轴衬套O型圈	O-RING PIVOT SHAFT BUSHING	1
14	81959M	衬套	BUSHING	1
15	8245M	左舷支架	BRACKET PORT	1
15	9797M	支架	BRACKET	1
16	8246M	右舷支架	BRACKET STARBOARD	1
17	80048M	艉板夹紧螺钉手柄	HANDLE TRANSOM CLAMP SCREW	2
17	809959M	手柄	HANDLE	2
18	81756M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
19	80638M	艉板夹紧螺钉垫块	PAD TRANSOM CLAMP SCREW	2
20	81888M	滚销	PIN ROLL	2
21	84835M	倾斜止动轴	SHAFT TILT STOP	1
22	95650M	倾斜止动轴旋钮	KNOB TILT STOP SHAFT	1
23	82148M	滚销	PIN ROLL	1
24	91639M	转向螺栓	BOLT STEERING	1
25	81836M	垫圈	WASHER	2
26	81787M	螺母	NUT	1
26	879172252	螺母	NUT	1
27	81388M	盖帽	CAP	2
27	811914M	盖帽	CAP	2
28	82924M	螺栓	BOLT	1
29	81979M	夹紧支架垫片	SPACER CLAMP BRACKET	1
29	19108M	隔套	SPACER	1
30	82392M	螺母	NUT	1
30	82382M	螺母	NUT	1
31	91640M	锁定/释放杆	LEVER LOCK/RELEASE	1
30	91641M	杆盖	COVER LEVER	1
33	91642M	张力弹簧	SPRING TENSION	1
34	91643M	倒挡锁定杆连杆	LINK REVERSE LOCK LEVER	1
35	80648M	倾斜凸轮	CAM TILT	1
36	91644M	销	PIN	1
36	19109M	销	PIN	1
37	80645M	倒挡锁止杆连杆	ROD REVERSE LOCK LEVER	1
38	84837M	倒挡锁定钩-后	HOOK REVERSE LOCK-REAR	1
39	80643M	倒挡锁定钩-前	HOOK REVERSE LOCK-FRONT	1
40	81882M	销	PIN	1
41	82125M	开口销	COTTER PIN COTTER	1
42	82105M	倒挡锁定弹簧	SPRING REVERSE LOCK	1
42	19110M	弹簧	SPRING	1
43	94569M	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
44	82857M	止动板	PLATE Stopper PLATE	1
45	82144M	滚销	PIN ROLL	1
46	82330M	卡环	RING Snap	1
47	82070M	护孔环	GROMMET	1
