水星 Mercury 2 HP THRUSTER (EXPORT) 0G413201 & Up - 爆炸图零件明细

两冲程 化油器 · USA - Cat.# 90-832331 · 共 7 个部位 · 195 条零件

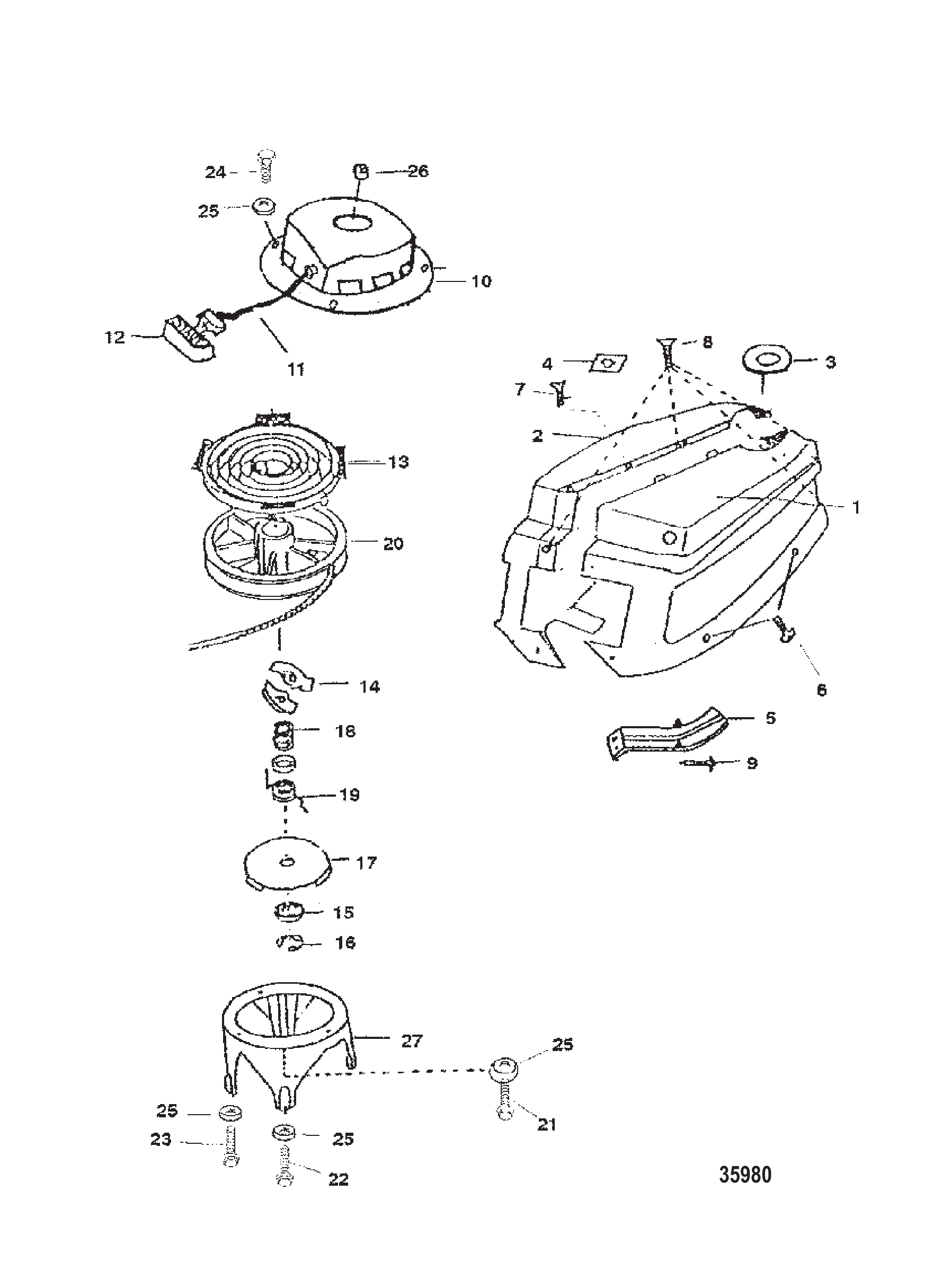

图 1罩壳与回弹启动器 Cowling and Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	832500	外罩（右舷）	COWLING (STARBOARD)	1
2	832498	外罩（左舷）	COWLING (PORT)	1
3	832499	橡胶板	PLATE Rubber	1
4	832501	螺母	NUT	4
5	832502	门盖	DOOR	1
6	832362	螺钉(M6×10)(右舷)	SCREW (M6 X 10)(STARBOARD)	4
7	832370	螺栓(M5×20)	BOLT (M5 X 20)	1
8	832371	螺栓(M6×12)	BOLT (M6 X 12)	4
9	832392	自攻螺钉(M5×15)	SCREW Self Tapping (M5 X 15)	4
10	832483	手拉启动器总成	STARTER ASSEMBLY Recoil	1
11	832486	绳索	ROPE	1
12	832487	手柄	HANDLE	1
13	832488	反冲启动器弹簧	SPRING Recoil Starter	1
14	832489	棘轮	RATCHET	1
15	832490	垫圈	WASHER	1
16	832491	E型卡环	E RING	1
17	832492	摩擦片	FRICTION PLATE	1
18	832493	摩擦弹簧	SPRING Friction	1
19	832484	回位弹簧	SPRING Return	1
20	832485	启动器滑轮	PULLEY Starter	1
21	832355	螺栓	BOLT	1
22	832351	螺栓	BOLT	1
23	832353	螺栓	BOLT	2
24	832350	螺栓	BOLT	3
25	832381	锁紧垫圈	LOCKWASHER	7
26	832504	罩盖密封垫	PACKING Cowl	1
27	832494	反冲启动器支架	MOUNT Recoil Starter	1

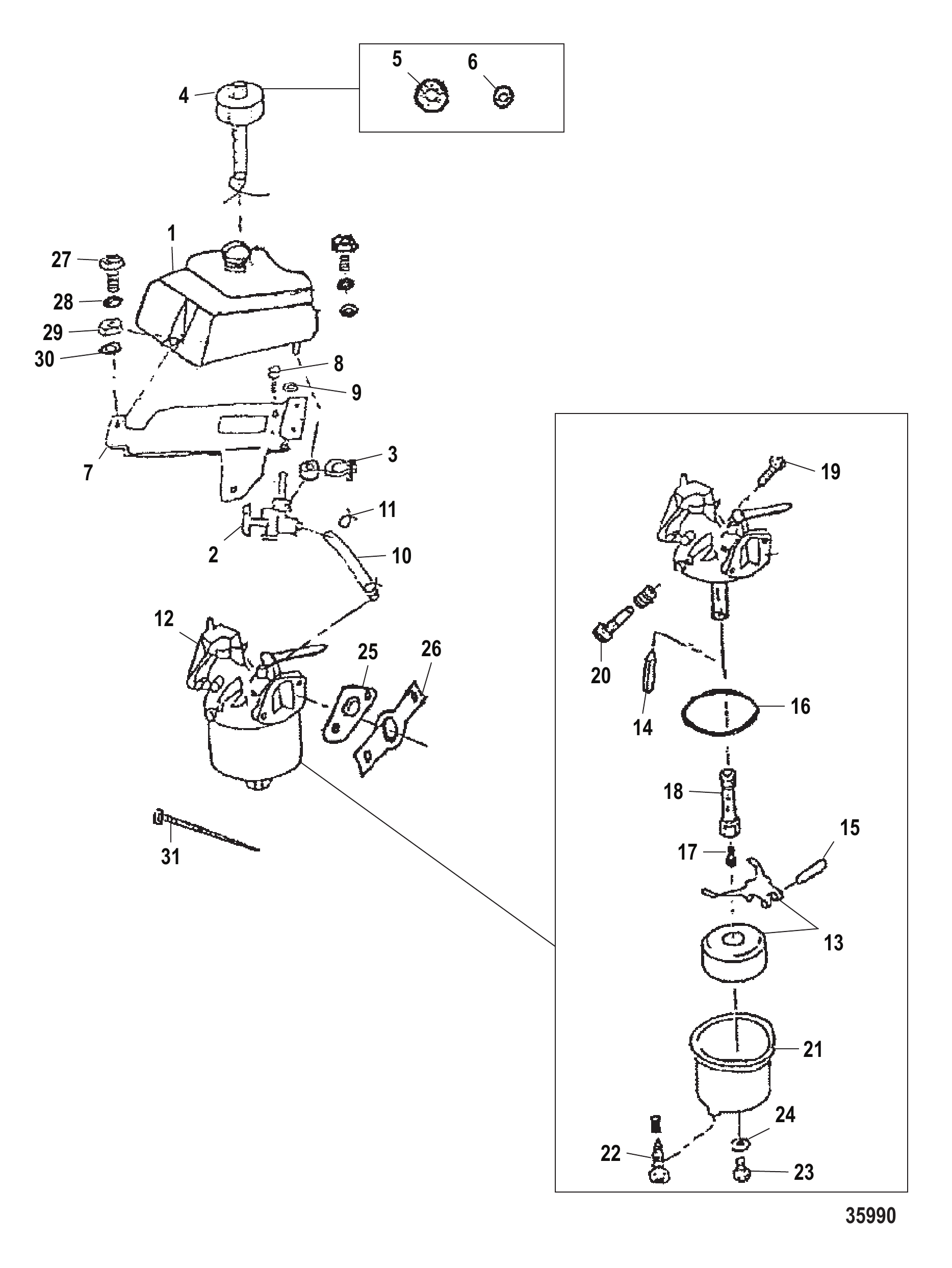

图 2燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	832408	燃油箱	TANK Fuel	1
2	832409	燃油阀	VALVE Fuel	2
3	832410	夹具总成	CLAMP ASSEMBLY	1
4	832411	油箱盖总成	CAP ASSEMBLY Fuel Tank	1
5	832412	盖衬垫	GASKET Cap	1
6	832413	通气孔垫片	GASKET Air Vent	1
7	832414	油箱支架	BRACKET Fuel Tank	1
8	832366	螺栓(M5×16)	BOLT (M5 X 16)	2
9	832379	锁紧垫圈	LOCKWASHER	2
10	832415	软管	HOSE	1
11	832416	卡扣	CLIP	2
12	832417	化油器总成	CARBURETOR ASSEMBLY	1
13	832423	浮子	FLOAT	1
14	832424	针阀	NEEDLE VALVE	1
15	832425	铰链销	PIN Hinge	1
16	832422	O型圈	O-RING	1
17	832426	主量孔	MAIN JET	1
18	832427	针阀喷嘴	NEEDLE JET	1
19	832428	怠速调节螺钉	SCREW Idle Adjustment	1
20	832418	怠速混合气螺钉	SCREW Idle Mixture	1
21	832522	浮子室	FLOAT CHAMBER	1
22	832419	螺钉	SCREW	1
23	832420	螺钉	SCREW	1
24	832421	衬垫	GASKET	1
25	832429	安装板	PLATE	1
26	832430	衬垫	GASKET	1
27	832351	螺栓(1/4×3/4)	BOLT (1/4 X 3/4)	2
28	832381	锁紧垫圈	LOCKWASHER	2
29	832374	螺母	NUT	1
30	832377	垫圈	WASHER	2
31	832431	扎带	TIE STRAP	1

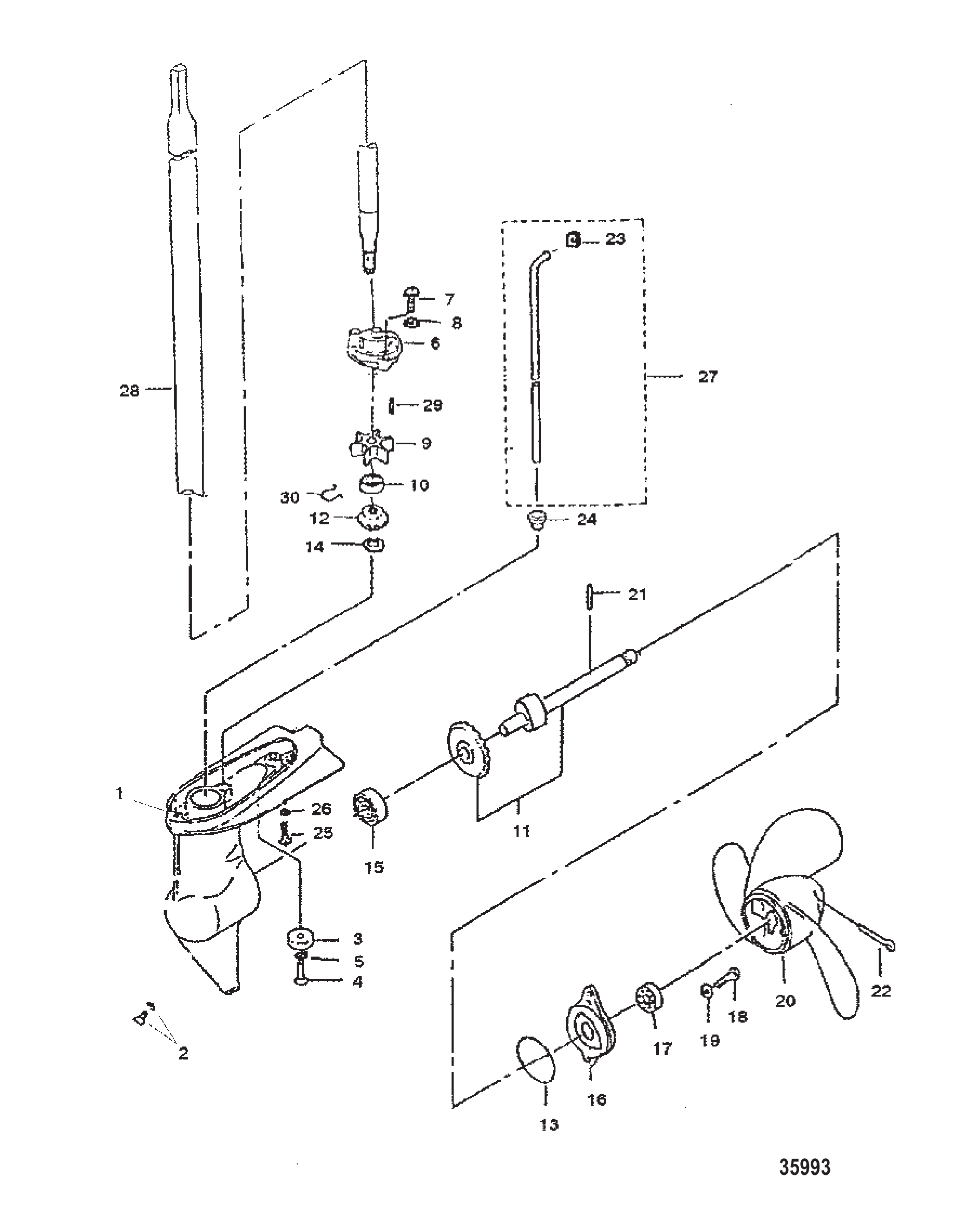

图 3齿轮箱 Gear Housing

REF	零件编号	中文名称	英文名称	数量
1	832471	齿轮箱	GEAR HOUSING	1
2	832472	塞子总成	PLUG ASSEMBLY	1
3	832473	锌阳极	ANODE Zinc	1
4	832362	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
5	832382	锁紧垫圈	LOCKWASHER	1
6	832474	水泵壳体总成	BODY ASSEMBLY Water Pump	1
7	832361	螺钉(M5×16)	SCREW (M5 x 16)	2
8	832380	锁紧垫圈	LOCKWASHER	2
9	832475	叶轮	IMPELLER	1
10	832386	油封	SEAL Oil	1
11	832476	螺旋桨轴	PROPELLER SHAFT	1
12	832477	小齿轮	GEAR Pinion	1
13	832389	O型圈	O-RING	1
14	832478	垫圈	WASHER	1
15	832391	轴承	BEARING	1
16	832479	盖板	COVER	1
17	832386	油封	SEAL Oil	1
18	832367	螺栓(1/4×3/4)	BOLT (1/4 x 3/4)	2
19	832382	锁紧垫圈	LOCKWASHER	2
20	832480	螺旋桨	PROPELLER	1
21	832481	剪切销	SHEAR PIN	1
22	832482	开口销	COTTER PIN	1
23	832463	护套(上)	GROMMET (UPPER)	1
24	832464	护套(下)	GROMMET (LOWER)	1
25	832364	螺钉(1/4×1)	SCREW (1/4 x 1)	2
26	832382	锁紧垫圈	LOCKWASHER	2
27	832465	水管	TUBE Water	1
28	832467	驱动轴	DRIVESHAFT	1
29	832468	滚动销	PIN Roll	1
30	832469	卡环	RING Snap	1

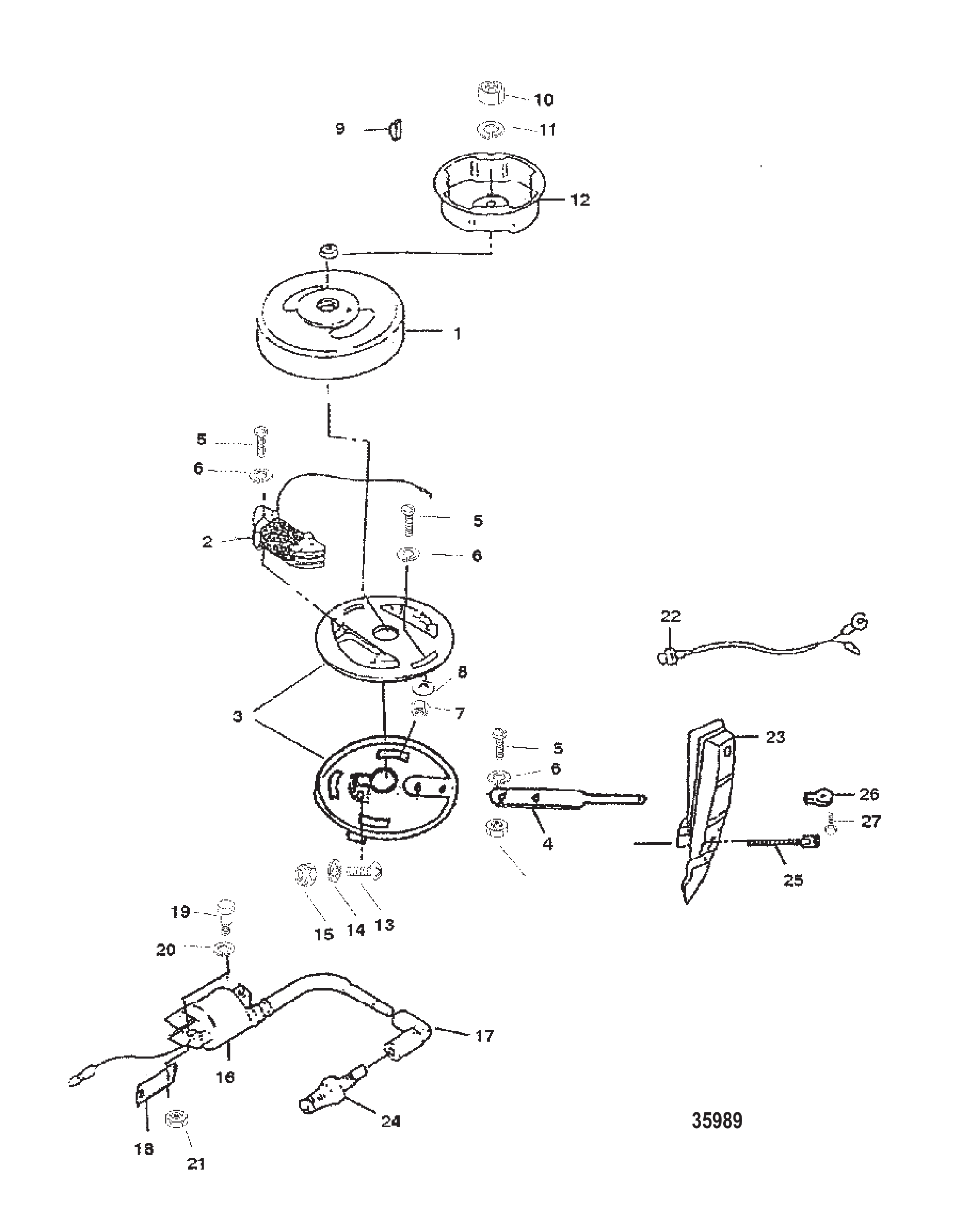

图 4点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	832432	飞轮	FLYWHEEL	1
2	832433	点火线圈	COIL Ignition	1
3	832434	作动板	PLATE Actuator	1
4	832435	油门杆	LEVER Throttle	1
5	832360	螺钉(M5×16)	SCREW (M5 X 16)	4
6	832379	锁紧垫圈	LOCKWASHER	4
7	832372	螺母 (M5)	NUT (M5)	4
8	832377	垫圈(M6)	WASHER (M6)	2
9	832436	半圆键	WOODRUFF KEY	1
10	832376	螺母	NUT	2
11	832385	锁紧垫圈	LOCKWASHER	1
12	832437	启动器滑轮	PULLEY Starter	1
13	832363	螺钉(M6×25)	SCREW (M6 X 25)	1
14	832381	锁紧垫圈	LOCKWASHER	1
15	832373	螺母 (M6)	NUT (M6)	1
16	832438	线圈总成	COIL ASSEMBLY	1
17	832439	护套	BOOT	1
18	832440	支架	BRACKET	1
19	832360	螺钉(M5×16)	SCREW (M5 X 16)	1
20	832379	锁紧垫圈	LOCKWASHER	1
21	832372	螺母 (M5)	NUT (M5)	1
22	832441	停机开关总成	SWITCH ASSEMBLY Stop	1
23	832442	控制面板	CONTROL PANEL	1
24	832443	火花塞(B-7HS)	SPARK PLUG (B-7HS)	1
25	832369	螺栓(1/4×3)	BOLT (1/4 X 3)	2
26	832503	旋钮	KNOB	2
27	832359	螺钉(3×6)	SCREW (3 X 6)	2

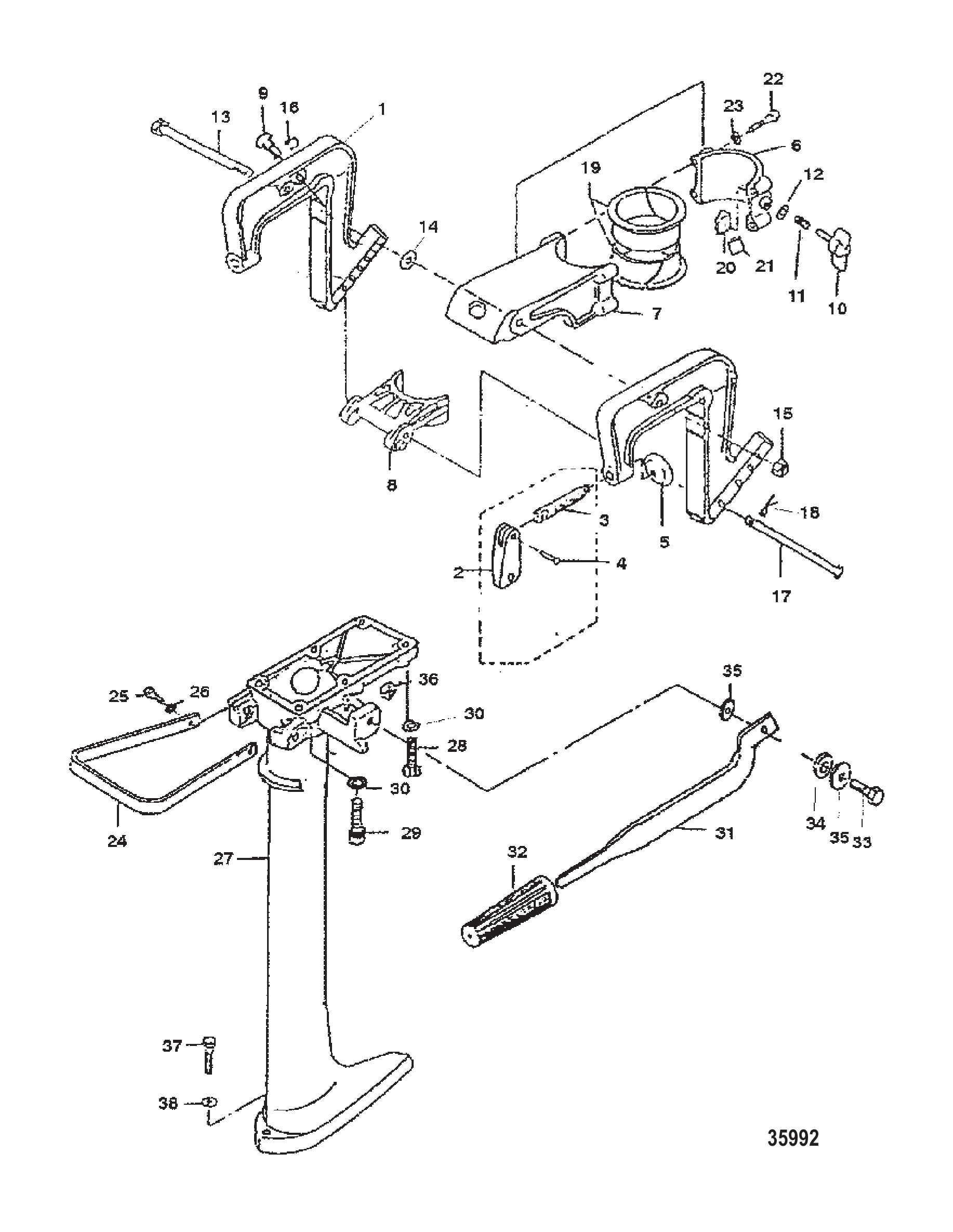

图 5中间段 Midsection

REF	零件编号	中文名称	英文名称	数量
1	832444	艉板支架	BRACKET Transom	2
2	832445	手柄总成	HANDLE ASSEMBLY	2
3	832446	螺栓	BOLT	2
4	832447	销	PIN	2
5	832448	安装板	PLATE	2
6	832449	旋转支架	SWIVEL BRACKET	1
7	832450	旋转支架	SWIVEL BRACKET	1
8	832451	倒车锁	LOCK Reverse	1
9	832452	锁止销	PIN Lock	1
10	832453	螺栓	BOLT	1
11	832454	弹簧	SPRING	1
12	832378	垫圈	WASHER	1
13	832357	螺栓	BOLT	1
14	832383	锁紧垫圈	LOCKWASHER	1
15	832375	螺母	NUT	1
16	832455	卡环	RING Snap	1
17	832456	倾斜销	PIN Tilt	1
18	832457	开口销	COTTER PIN	1
19	832458	衬套(塑料)	SLEEVE (PLASTIC)	4
20	832459	张紧件(塑料)	TENSION (PLASTIC)	1
21	832460	安装板	PLATE	1
22	832511	螺栓(M6×30)	BOLT (M6 X 30)	4
22	832356	螺栓(1/4×1-1/4)	BOLT (1/4 X 1-1/4)	4
23	832382	锁紧垫圈	LOCKWASHER	4
24	832461	提手	CARRYING HANDLE	1
25	832352	螺栓	BOLT	2
26	832382	锁紧垫圈	LOCKWASHER	2
27	832462	驱动轴壳体	HOUSING Driveshaft	1
28	832352	螺栓(1/4×3/4)	BOLT (1/4 X 3/4)	5
29	832354	螺栓(1/4×1)	BOLT (1/4 X 1)	1
30	832382	锁紧垫圈	LOCKWASHER	6
31	832495	转向手柄	HANDLE Steering	1
32	832496	握把	GRIP	1
33	832358	螺栓(M8×40)	BOLT (M8 X 40)	1
34	832383	锁紧垫圈	LOCKWASHER	1
35	832497	垫圈	WASHER	2
36	832375	螺母	NUT	1
37	832364		SCREW (1/4 X 1)	2
38	832382	锁紧垫圈	LOCKWASHER	2

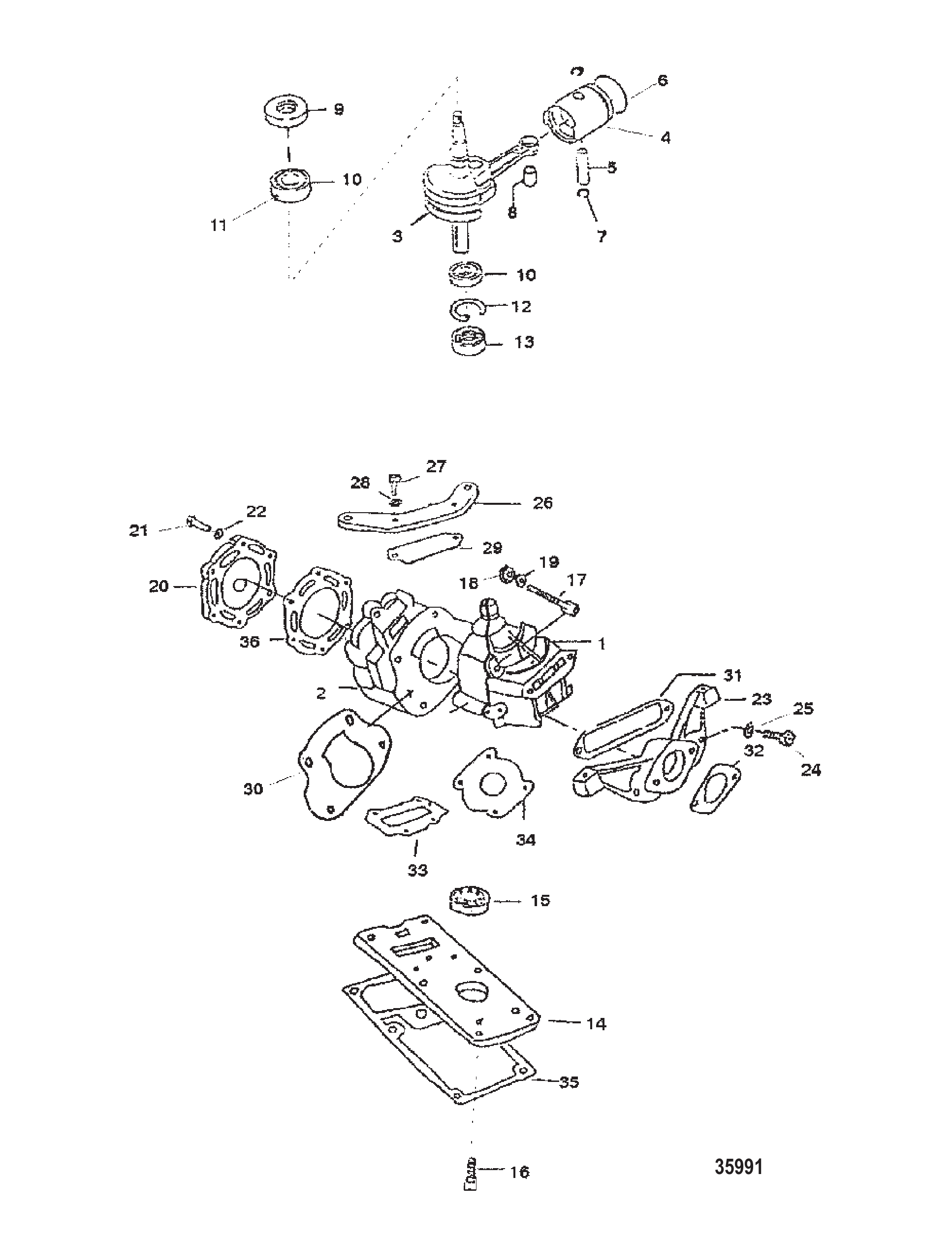

图 6动力头/衬垫套件 Powerhead/Gasket Kit

REF	零件编号	中文名称	英文名称	数量
1	832393	曲轴箱	CRANKCASE	1
2	832394	气缸体	CYLINDER BLOCK	1
3	832395	曲轴	CRANKSHAFT	1
4	832396	活塞	PISTON	1
5	832397	活塞销	PIN Piston	1
6	832398	活塞环	RING Piston	2
7	832399	活塞销卡簧	CLIP Piston Pin	2
8	832400	轴承	BEARING	1
9	832388	油封	SEAL Oil	1
10	832508	轴承	BEARING	2
11	832509	轴承挡圈	STOPPER Bearing	2
12	832390	卡环	RING Snap	1
13	832388	油封(17×35×8)	SEAL Oil (17 x 35 x 8)	1
14	832402	阀杆转接器	STEM ADAPTOR	1
15	832386	油封(12×22×7)	SEAL Oil (12 x 22 x 7)	1
16	832366		BOLT (M5 x 16)	8
17	832368	螺栓(M6×60)	BOLT (M6 x 60)	4
18	832374	螺母	NUT	4
19	832384	锁紧垫圈	LOCKWASHER	4
20	832403	气缸盖	CYLINDER HEAD	1
21	832352	螺栓 (M6 x 20)	BOLT (M6 x 20)	6
22	832382	锁紧垫圈	LOCKWASHER	6
23	832404	进气歧管	MANIFOLD Intake	1
24	832353	螺栓(M6x25)	BOLT (M6 x 25)	2
25	832381	锁紧垫圈	LOCKWASHER	2
26	832405	支架	BRACKET	1
27	832365	螺栓(M5×12)	BOLT (M5 x 12)	2
28	832379	锁紧垫圈	LOCKWASHER	2
-	832406	衬垫套件	GASKET KIT	1
29	NSS	支架垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Bracket	1
30	NSS	气缸体垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Cylinder Block	1
31	NSS	进气歧管垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Intake Manifold	1
32	NSS	化油器垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Carburetor	1
33	NSS	排气垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Exhaust	1
34	NSS	曲轴箱垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Crankcase	1
35	NSS	上阀杆垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Upper Stem	1
36	832407	气缸盖衬垫	GASKET Cylinder Head	1

图 7维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
0	832331	零件手册 2马力推进器	PARTS MANUAL 2 H.P. THRUSTER	1
0	832507	用户手册	OWNERS MANUAL	1
0	832505	贴花套件	DECAL SET	1
0	832506	火花塞扳手	SPARK PLUG WRENCH	1
