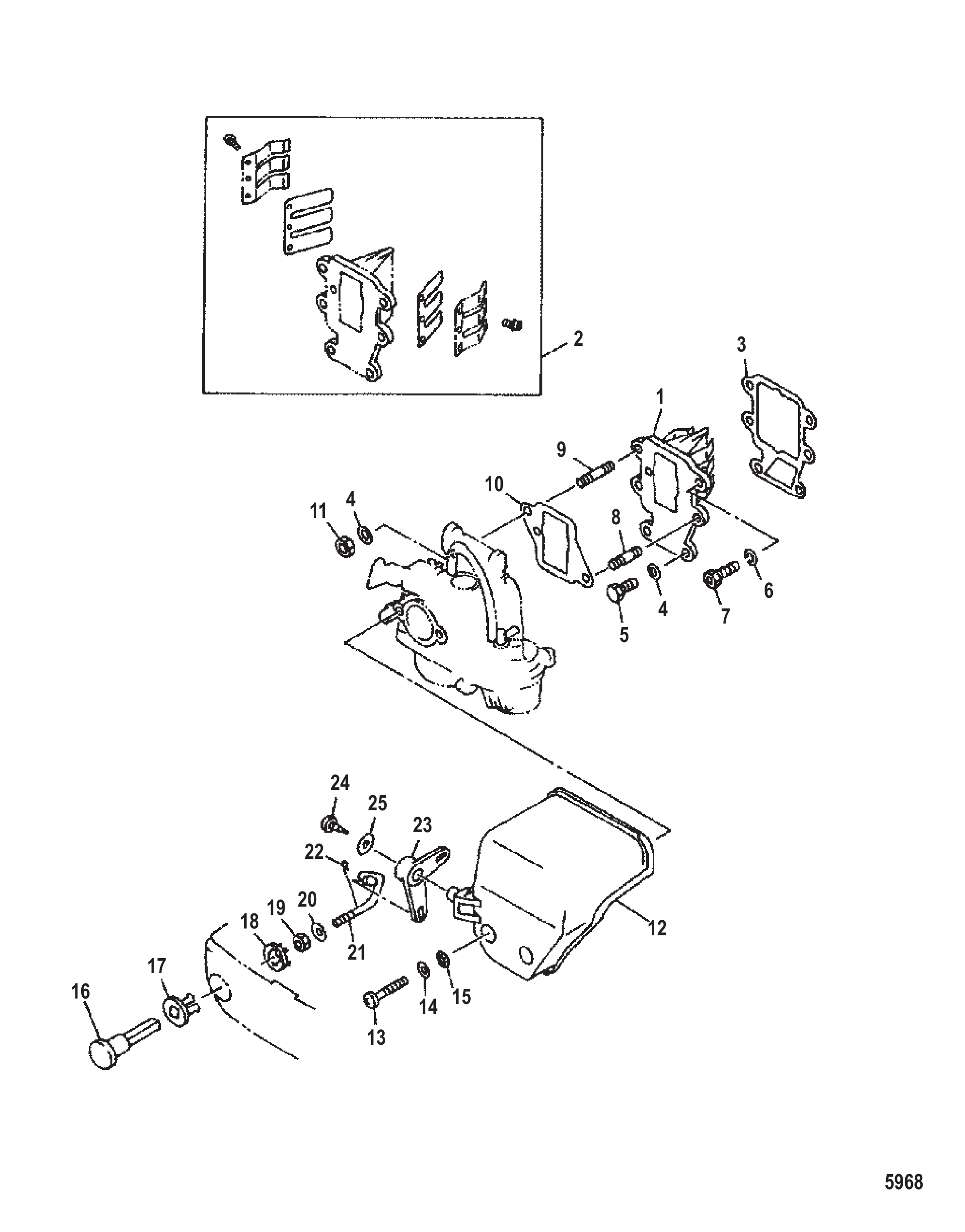

图 1进气歧管与阻风门 Intake Manifold and Choke

REF	零件编号	中文名称	英文名称	数量
1	84246A1	簧片阀总成	REED VALVE ASSEMBLY	1
2	84246M	簧片组	REED SET	1
3	83941M	衬垫	GASKET	1
4	82214M	垫圈	WASHER	5
5	826957M	螺栓	BOLT	3
6	82212M	锁紧垫圈	LOCKWASHER	1
7	94766M	螺栓	BOLT	1
8	80232M	螺柱	STUD	1
9	81731M	螺柱	STUD	1
10	83245M	衬垫	GASKET	1
11	82390M	螺母 (M6)	NUT (M6)	2
12	852804	盖板	COVER	1
13	82522M	螺钉	SCREW	2
14	82211M	垫圈	WASHER	2
15	8528031	垫圈	WASHER	2
16	852805	阻风门旋钮	KNOB Choke	1
17	84760M	护孔环	GROMMET	1
18	826920M	护孔环	GROMMET	1
19	80245M	螺母	NUT	1
20	8528033	垫圈	WASHER	1
21	8112401	阻风门拉杆	ROD Choke	1
22	82050M	开口销	COTTER PIN	1
23	811241M	阻风门杆	LEVER Choke	1
24	8527871	螺钉	SCREW	1
25	8528032	垫圈	WASHER	1
-	811252A1	化油器维修套件	REPAIR KIT Carburetor	1
-	811252T1	化油器维修套件	REPAIR KIT Carburetor	1
-	852783A1	动力头衬垫套件	GASKET SET Powerhead	1

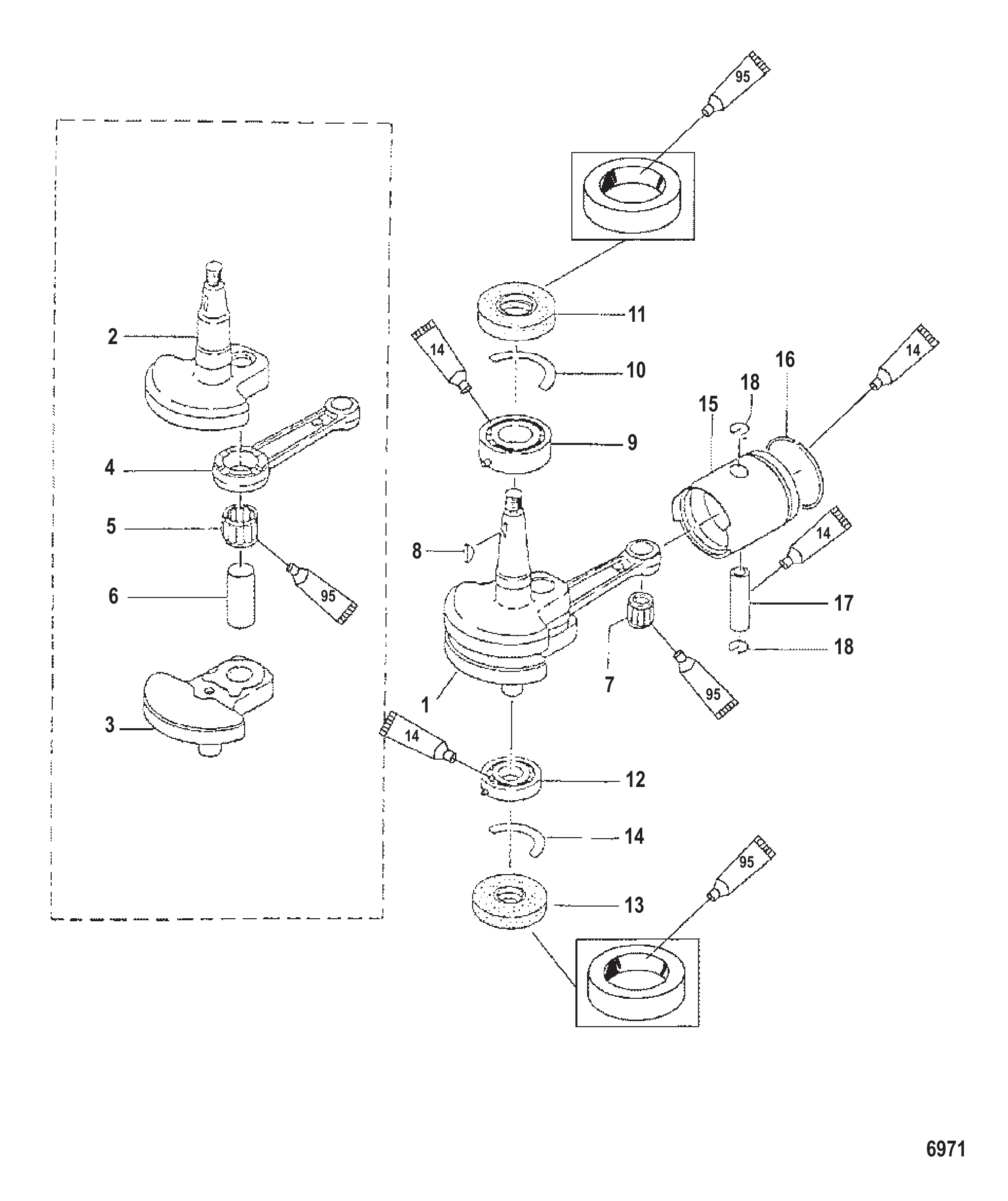

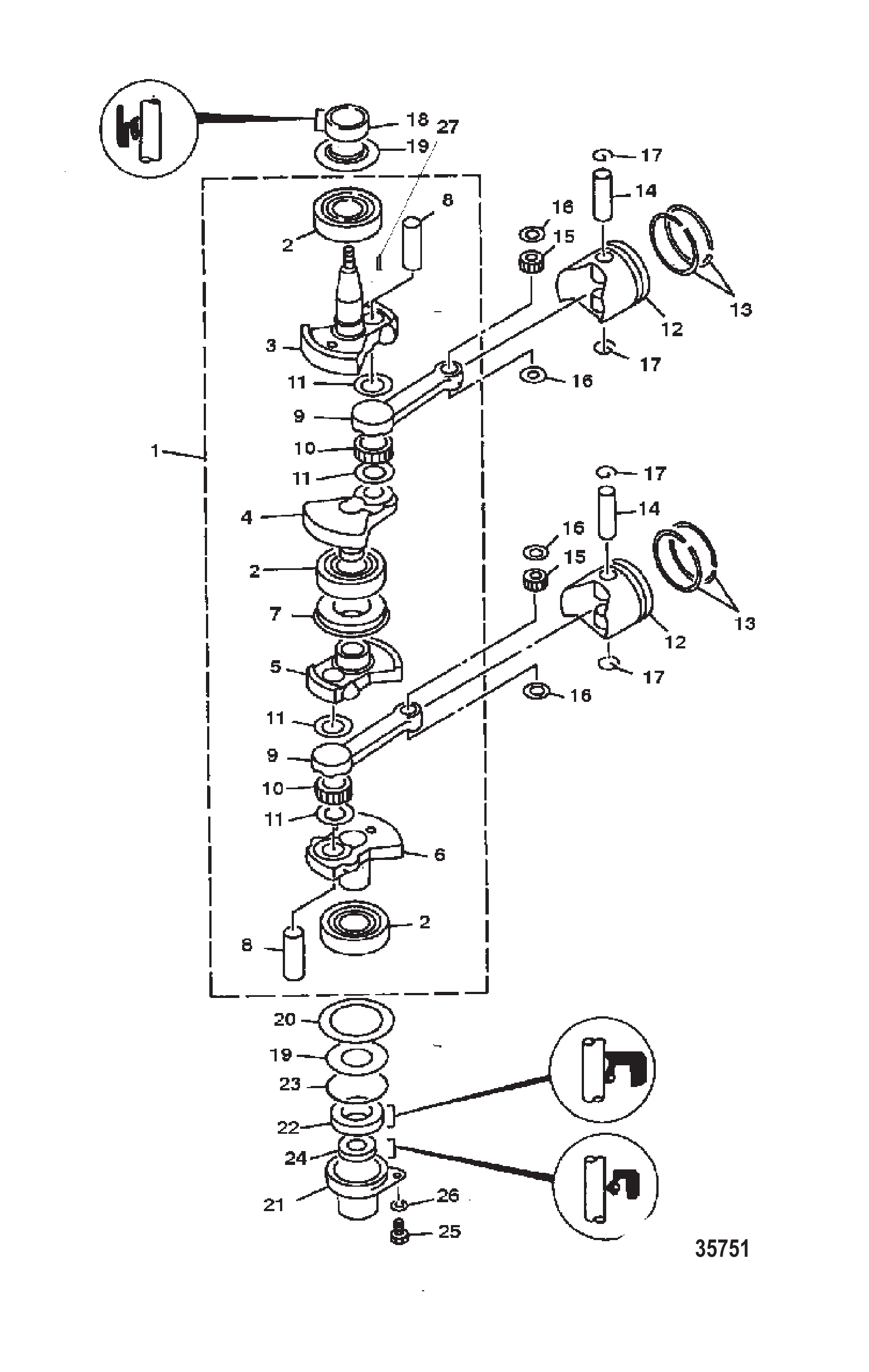

图 2曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	852798A1	曲轴	CRANKSHAFT	1
1	852798A02	曲轴	CRANKSHAFT	1
2	852800	轴承	BEARING	3
3	827192M	曲轴	CRANK	1
4	852799	曲轴	CRANK	1
5	8527991	曲轴	CRANK	1
6	8527992	曲轴	CRANK	1
7	852801	密封件	SEAL	1
8	84625M	销	PIN	2
9	812494M	连杆	CONNECTING ROD	2
10	812495M	轴承	BEARING	2
11	84636M	垫圈	WASHER	4
12	9580M	活塞	PISTON	2
12	9580T	活塞	PISTON	2
12	9581M	活塞	PISTON	AR
12	9582M	活塞	PISTON	AR
13	15320M	活塞环组	RING SET Piston	2
13	15320T	活塞环组	RING SET Piston	2
13	18939M	活塞环组	RING SET Piston	AR
13	18939T	活塞环组	RING SET Piston	AR
13	15322M	活塞环组	RING SET Piston	AR
13	15322T	活塞环组	RING SET Piston	AR
14	825713	活塞销	PIN Piston	2
15	82349M	滚针轴承	BEARING Needle	50
16	81823M	垫圈	WASHER	4
17	82343M	卡扣	CLIP	4
18	83936M	油封	SEAL Oil	1
19	852802	隔套	SPACER	2
20	852803	垫圈	WASHER	1
21	852795	壳体	HOUSING	1
22	852797	油封	SEAL Oil	1
23	852796	O型圈	O-RING	1
24	96606M	油封	SEAL Oil	1
25	826957M	螺栓	BOLT	1
26	82214M	垫圈	WASHER	1
27	81914M	键	KEY	1
27	8M0057164	键@2	KEY @2	1
-	852761A99	动力头总成	POWERHEAD ASSEMBLY	1
-	852761A02	动力头总成	POWERHEAD ASSEMBLY	1
-	852783A1	动力头衬垫套件	GASKET SET Powerhead	1

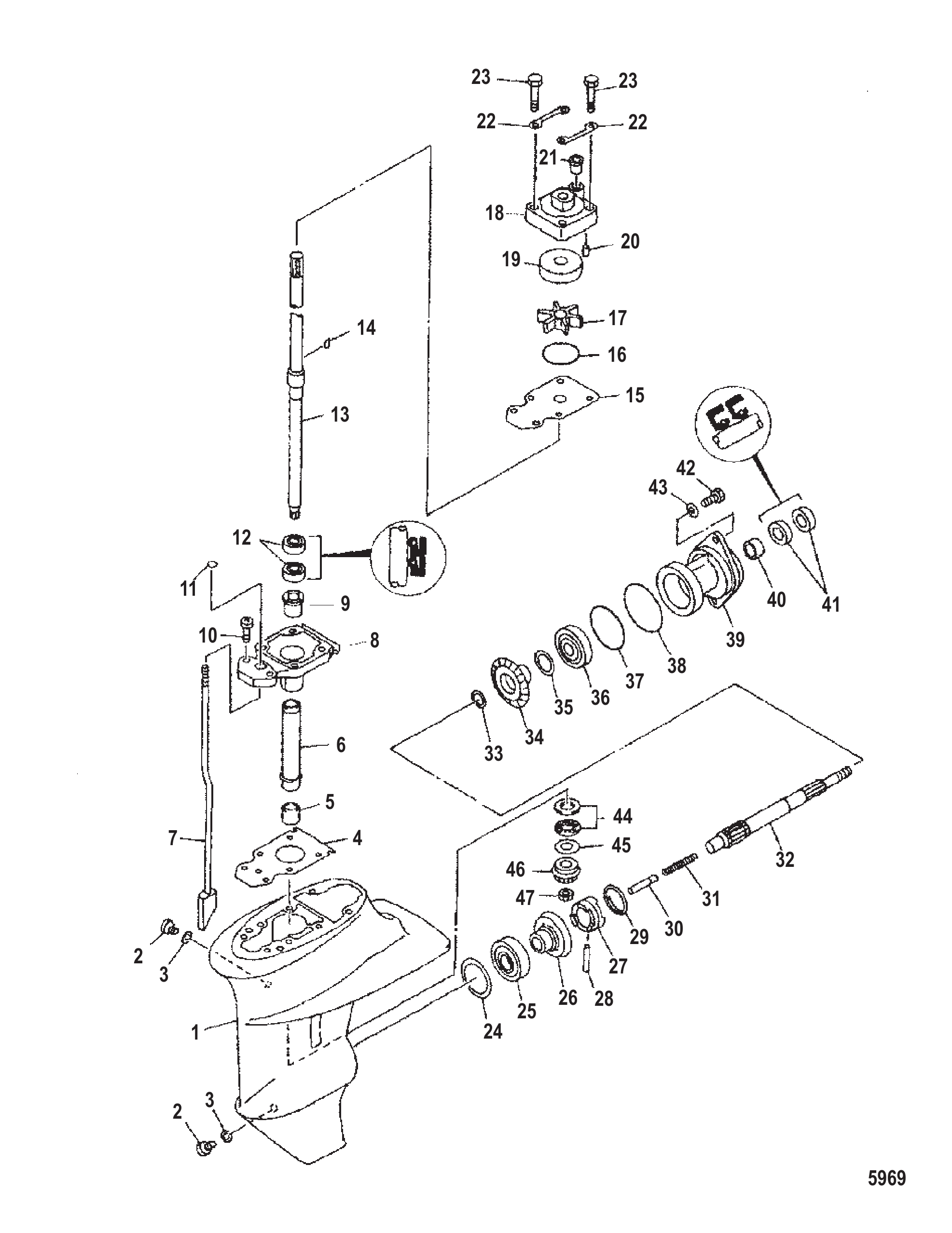

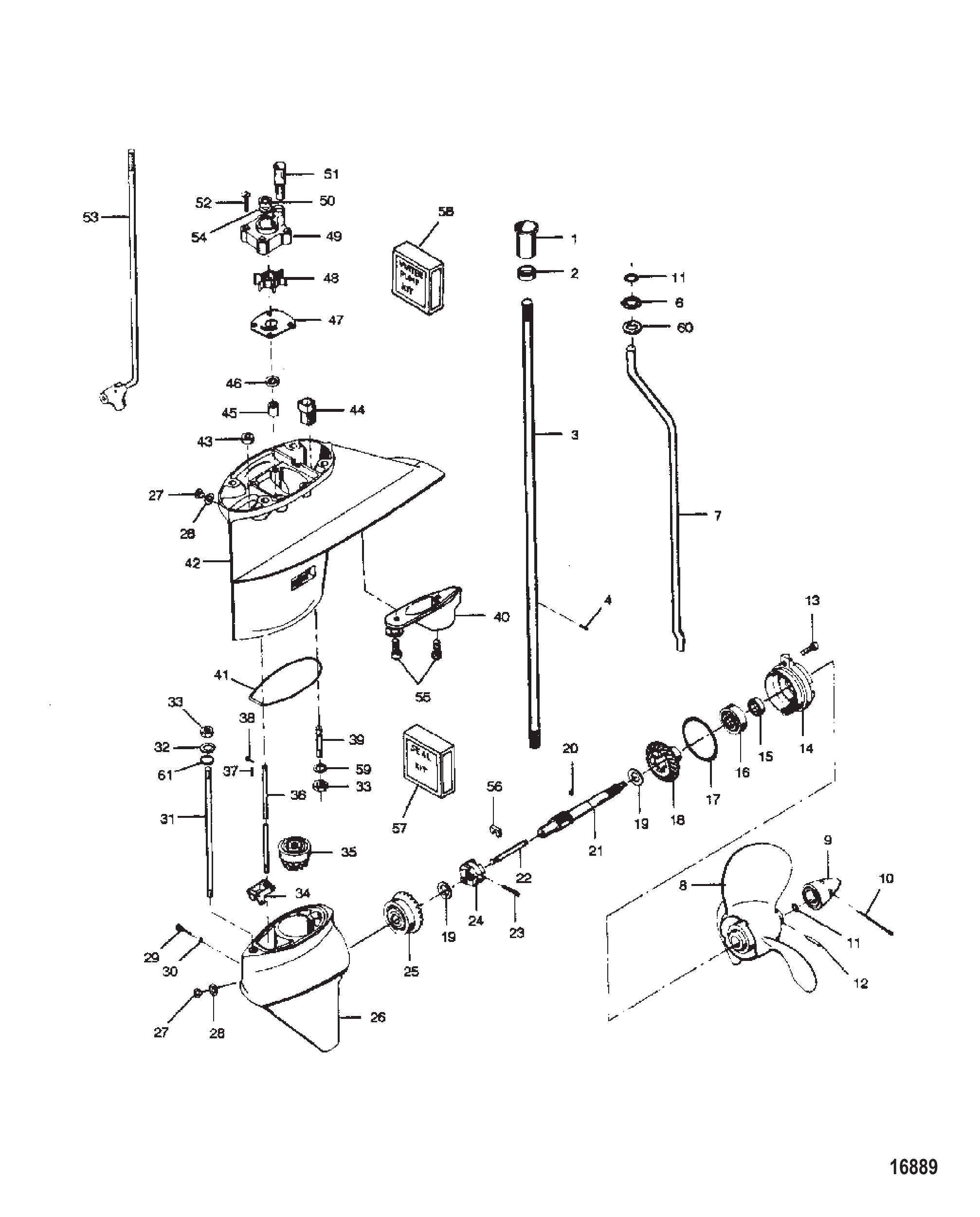

图 3齿轮箱 GEAR HOUSING

REF	零件编号	中文名称	英文名称	数量
1	F338129-1	驱动轴花键密封	SEAL Driveshaft Spline	1
2	F338271	固定座	RETAINER	1
3	FA89128-1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
3	819826A1	驱动轴总成	DRIVESHAFT ASSY	1
4	F901563	水泵叶轮驱动销	PIN Drive Water Pump Impeller	1
6	F658208	挡圈	RING Retaining	1
7	817976A3	进水管道套件	LINE KIT Water Inlet	1
7	817976A4	进水管道套件	LINE KIT Water Inlet	1
8	NSS	螺旋桨不单独销售(见螺旋桨列表)	NOT SOLD SEPARATE Propeller (See Propeller Listing)	1
9	F94094-2	螺旋桨螺母	PROP NUT	1
9	FA94094-2	螺旋桨螺母套件	PROP NUT KIT	1
10	F1027	销(0.125x0.500)不锈钢	PIN (.125 x .500) SS (.125-.500)	1
10	8M0214988	开口销	PIN-COTTER	1
11	F40342	密封件	SEAL	3
11	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	3
12	FK247	剪切销套件(6件装)	SHEAR PIN KIT Pack of 6	1
13	F1263	螺钉(0.312-18x0.562)不锈钢	SCREW (.312-18 x .562) SS	2
14	F2A366298	螺旋桨轴轴承保持架总成	CAGE ASSEMBLY Propeller Shaft Bearing	1
14	817731A5	螺旋桨轴轴承保持架总成	CAGE ASSEMBLY Propshaft Bearing	1
15	F141118	螺旋桨轴密封	SEAL Propeller Shaft	1
15	819396	曲轴下端密封	SEAL Crankshaft Lower	1
16	F366058	螺旋桨轴滚珠轴承	BEARING Ball Propeller Shaft	1
16	820439A1	滚珠轴承套件	BEARING KIT-BALL	1
17	F141305	螺旋桨轴轴承保持架密封	SEAL Propeller Shaft Bearing Cage	1
17	88657	O型圈	O-RING	1
18	817806A2	后齿轮总成	GEAR ASSEMBLY Rear	1
18	819256T1	后齿轮总成-35	GEAR ASSY-REAR-35	1
19	F40717	锥齿轮止推垫圈	THRUST WASHER Bevel Gear	2
19	F40717-1	止推垫圈	WASHER-THRUST	2
20	F366727	螺旋桨轴滚珠	BALL Propeller Shaft	1
21	F287098-2	螺旋桨轴总成	PROPELLER SHAFT ASSEMBLY	1
21	819500A3	螺旋桨轴总成	PROPELLER SHAFT ASSEMBLY	1
22	F90871-3	换挡臂销	PIN Gear Shift Arm	1
23	F2097	弹簧销	PIN Spring	1
24	F99521-1	离合器	CLUTCH	1
24	819259T	离合器	CLUTCH	1
25	818006A2	前齿轮总成	GEAR ASSEMBLY Front	1
25	819255A3	前齿轮总成	GEAR ASSEMBLY Front	1
26	817804A2	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
26	817804A3	下齿轮箱总成	GEAR HOUSING ASSEMBLY Lower	1
--	FC683054	齿轮箱套件	GEAR HOUSING KIT	1
--	819384A1	齿轮箱套件	GEAR HOUSING KIT	1
27	F50109	齿轮箱螺钉	SCREW Gear Housing	2
27	79953Q04	放油螺钉套件	SCREW KIT Drain	2
28	F8077	齿轮箱塞垫圈	WASHER Gear Housing Plug	2
28	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
29	F498891	换挡臂枢轴销	PIN Gear Shift Arm Pivot	1
29	826374	销	PIN	1
30	F498618	O型密封圈	SEAL O-RING	1
30	25007	O型圈	O-RING	1
31	F97008-1	长螺柱	STUD Long	1
32	F2014	垫圈	WASHER	1
32	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	1
33	F1346	螺母 (.375-16) SS (.375-16)	NUT (.375-16) SS (.375-16)	2
33	8M0204671	螺母	NUT	2
34	FA435621	换挡臂总成	ARM ASSEMBLY Gear Shift	1
34	817796A2	换挡臂总成	ARM ASSEMBLY Gear Shift	1
35	F2A544266	小齿轮总成	GEAR ASSEMBLY Pinion	1
35	819257T1	小齿轮总成	GEAR ASSY-PINION	1
36	F435705	下换挡杆	ROD Lower Gear Shift	1
36	819295	换挡杆	ROD-GEAR SHIFT	1
37	F1015	开口销	COTTER PIN	1
38	F85372	下换挡杆销	PIN Gear Shift Rod Lower	1
39	F40008	短螺柱	STUD Short	1
39	F695273-1	螺柱	STUD	1
40	F435116	带说明书的排气口阳极/鼻部	ANODE/SNOUT Exhaust Snout With Literature	1
40	817795A1	阳极/鼻部套件	ANODE/SNOUT KIT	1
41	F435555	密封件	SEAL	1
41	841807	O型圈 (3.500 x .103)	O-RING (3.500 x .103)	1
42	FA684554	上齿轮箱总成	GEAR HOUSING ASSEMBLY Upper	1
42	817871A3	D轴壳体套件	HSG KIT-D SHAFT	1
43	F338618-1	下换挡杆密封	SEAL Shift Rod Lower	1
43	817472	密封件	SEAL	1
44	F435077	进水口滤网	SCREEN Water Inlet	1
44	819228	滤网	STRAINER	1
45	F435057	上驱动轴轴承	BEARING Driveshaft Upper	1
46	F40307-2	上驱动轴密封	SEAL Driveshaft Upper	1
47	F435562	后板	PLATE Back	1
47	F435562-1	水泵板	PLATE-W/P	1
48	F433065-2	水泵叶轮	IMPELLER Water Pump	1
49	FA463060	水泵壳体总成	BODY ASSEMBLY Water Pump	1
49	803824T	水泵体总成	BODY ASSY-W/P	1
50	F349307	水泵驱动轴密封	SEAL Driveshaft Water Pump	1
51	F485914	带说明书的进水管下部密封	SEAL Inlet Water Line, Lower With Literature	1
52	F2030	螺钉 (.250-20 x 1.250) 不锈钢	SCREW (.250-20 x 1.250) Stainless Steel	4
53	FA435616	中间换挡杆总成	ROD ASSEMBLY Intermediate Gear Shift	1
54	F485388	水泵盘	DISC Water Pump	1
55	F2008	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	2
56	F90619-2	轭架	YOKE	1
57	FK1074	下齿轮箱密封套件	SEAL KIT Lower Gear Housing	1
57	820645A1	密封套件	SEAL KIT	1
58	FK1073	水泵套件	PUMP KIT Water	1
--	F2030	螺钉 (.250-20 x 1.250) 不锈钢	SCREW (.250-20 x 1.250) Stainless Steel	4
--	F433065-2	水泵叶轮	IMPELLER Water Pump	1
--	F435562	水泵后板	PLATE Back Water Pump	1
--	F435562-1	水泵板	PLATE-W/P	1
--	F901563	驱动销	PIN Drive	1
--	FA463060	水泵壳体总成	BODY ASSEMBLY Water Pump	1
--	803824T	水泵体总成	BODY ASSY-W/P	1
59	F8065	锁紧垫圈 (.375)	LOCKWASHER (.375)	1
59	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	1
60	F691415	垫圈	WASHER	1
61	F24342	密封件	SEAL	1
61	62704	O型圈 (.362 x .103)	O-RING (.362 x .103)	1

图 4驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

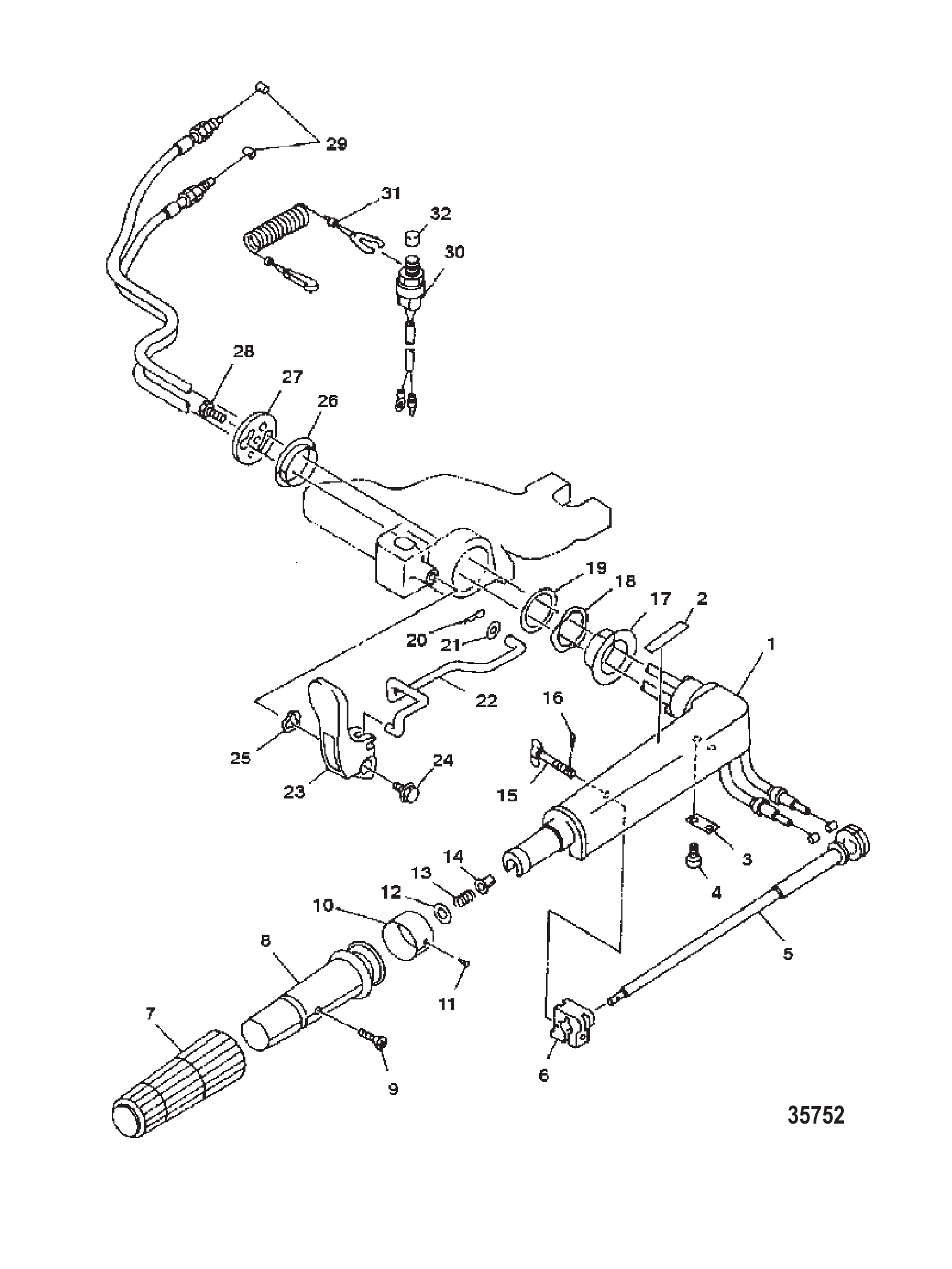

图 5转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	8104491	转向手柄	HANDLE Steering	1
2	852834	换挡贴花	DECAL Shift	1
3	18848M	支架	BRACKET	1
4	8527875	螺钉	SCREW	2
4	14232M	螺钉	SCREW	2
5	11558M	杠杆	LEVER	1
6	11556M	零件	PIECE	1
7	954971	橡胶手柄	HANDLE RUBBER	1
7	8M0080456	握把	GRIP	1
8	81585M	握把	GRIP	1
9	811916M	螺钉	SCREW	1
10	852832	油门指示器	INDICATOR Throttle	1
11	81907M	铆钉	RIVET	1
12	82220M	垫圈	WASHER	1
13	82095M	弹簧	SPRING	1
14	81945M	衬套	BUSHING	1
15	17363M	螺栓	BOLT	1
16	82125M	开口销	COTTER PIN	1
17	8528146	衬套	BUSHING	1
18	852831	波形垫圈	WAVE WASHER	1
19	8528035	垫圈	WASHER	1
20	82053M	发夹销	PIN Hair	1
21	81844M	垫圈	WASHER	1
22	852835	换挡杆连杆	SHIFT ROD LINK	1
23	804395	换挡手柄	GEAR SHIFT HANDLE	1
24	85277611	螺栓	BOLT	1
25	8528311	波形垫圈	WAVE WASHER	1
26	8528147	衬套	BUSHING	1
27	11554M	盖板	COVER	1
28	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
29	8269851	油门拉索总成	CABLE ASSEMBLY Throttle	2
30	97757M	停机开关总成	SWITCH ASSEMBLY Stop	1
31	97756M	止动器	STOPPER	1
32	852837	盖帽	CAP	1

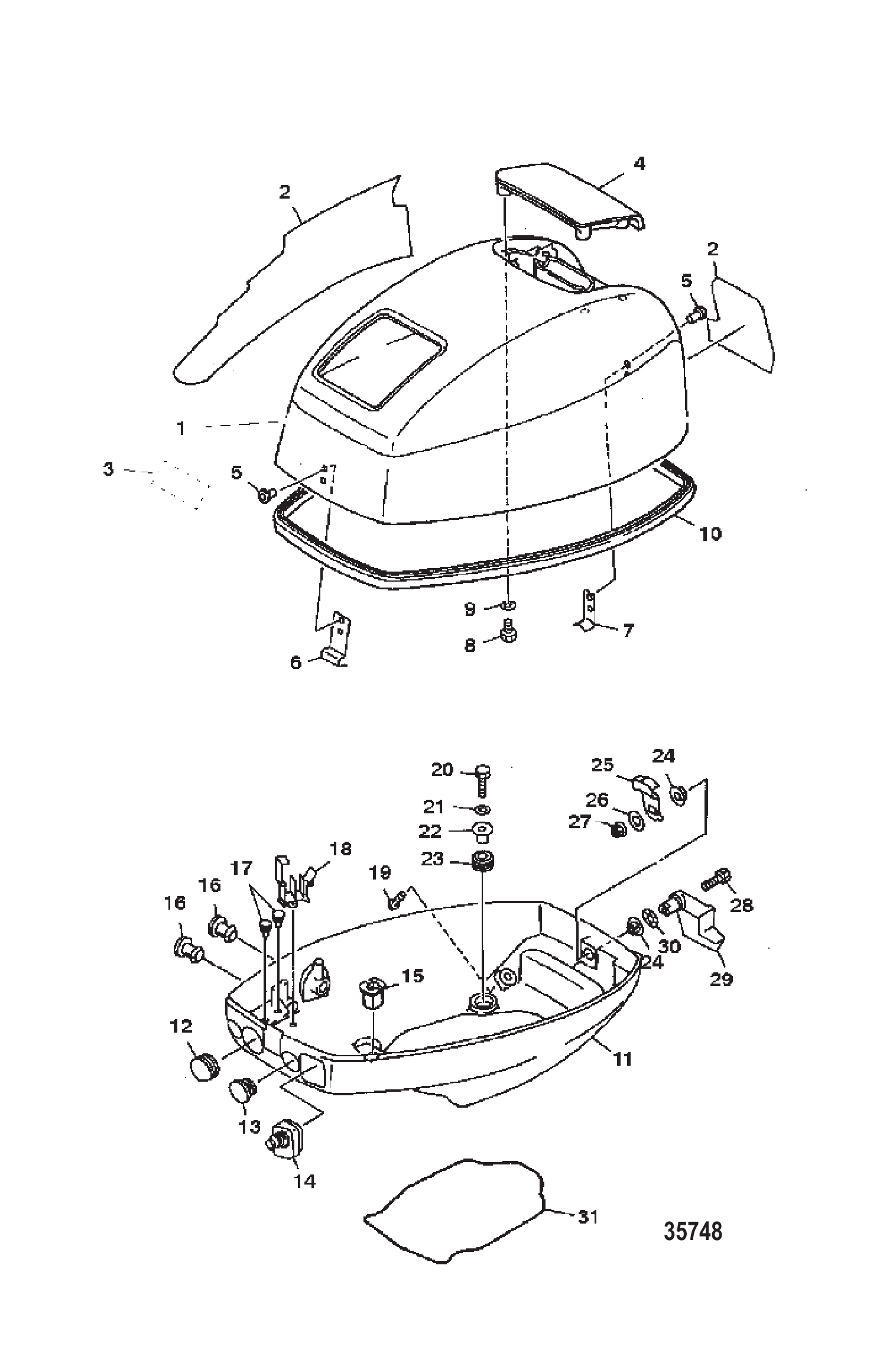

图 6外罩 Cowling

REF	零件编号	中文名称	英文名称	数量
1	852762A1	顶盖总成	TOP COWL ASSEMBLY	1
1	852762A02	顶盖总成	TOP COWL ASSEMBLY	1
2	852825A1	贴花套件 (侧/后)	DECAL SET (SIDE/REAR)	1
3	8528251	前贴花	DECAL Front	1
4	852766	模制件	MOLDING	1
5	814489M	铆钉	RIVET	4
6	852764	挂钩	HOOK	1
7	8527641	挂钩	HOOK	1
8	826957M	螺栓	BOLT	4
9	82214M	垫圈	WASHER	4
10	852763	密封件	SEAL	1
11	852767	下机罩	BOTTOM COWL	1
12	83988M	护孔环	GROMMET	1
13	18927M	护孔环	GROMMET	1
14	852768	护孔环	GROMMET	1
15	96596M	护孔环	GROMMET	1
16	11414M	护孔环	GROMMET	2
17	16634M	护孔环	GROMMET	2
18	852772	支架	BRACKET	1
19	852771	连接器	CONNECTOR	1
20	82405M	螺栓	BOLT	4
21	82214M	垫圈	WASHER	4
22	11420M	轴环	COLLAR	4
23	11416M	护孔环	GROMMET	4
23	11416T	护孔环	GROMMET	4
24	11409M	衬套	BUSHING	2
25	95463M	卡箍	CLAMP	1
26	81794M	垫圈	WASHER	1
27	82390M	螺母 (M6)	NUT (M6)	1
28	82405M	螺栓	BOLT	1
29	8527691	杠杆	LEVER	1
30	81869M	垫圈	WASHER	1
31	852770	密封件	SEAL	1

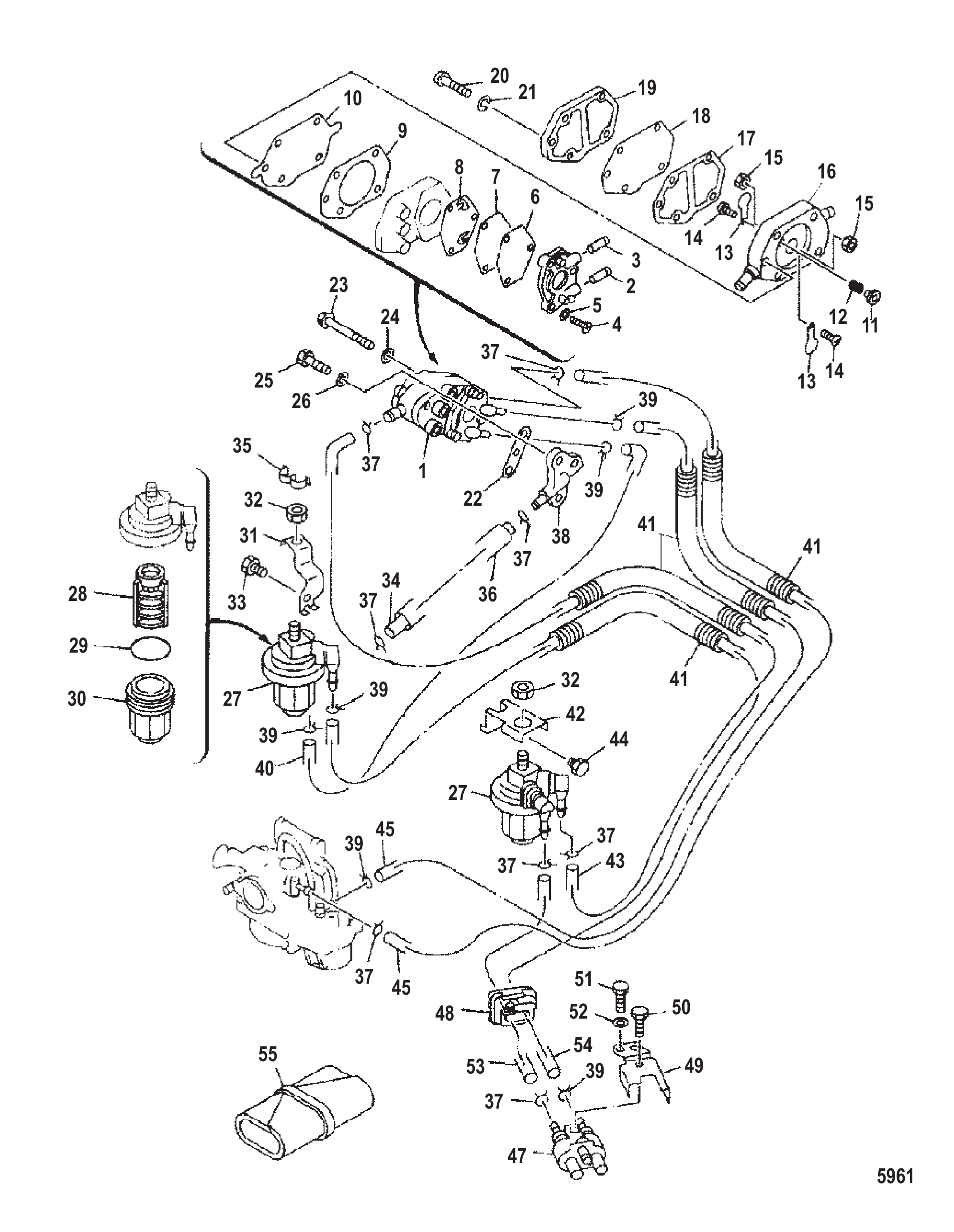

图 7燃油泵/燃油管路 Fuel Pump/Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	804358T1	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	94716M	连接器	CONNECTOR	1
3	826971M	连接器	CONNECTOR	1
4	94724M	螺钉	SCREW	3
5	94725M	锁紧垫圈	LOCKWASHER	3
6	804359	隔膜	DIAPHRAGM	1
7	804360	隔膜	DIAPHRAGM	1
8	94718M	衬垫	GASKET	1
9	80613M	衬垫	GASKET	1
9	80613	衬垫	GASKET	1
10	80606M	隔膜	DIAPHRAGM	1
11	80611M	安装板	PLATE	1
12	80610M	弹簧	SPRING	1
13	41888M	止回阀	CHECK VALVE	2
14	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
15	82537M	螺母	NUT	2
16	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
17	80614M	衬垫	GASKET	1
17	80614	衬垫	GASKET	1
18	84141M	隔膜	DIAPHRAGM	1
19	804361	壳体	HOUSING	1
19	80607M	盖板	COVER	1
20	804362	螺钉	SCREW	3
20	82522M	螺钉	SCREW	3
21	82186M	垫圈	WASHER	3
22	811263M	衬垫	GASKET	1
23	804503	螺栓	BOLT	2
23	8527765	螺栓	BOLT	2
24	82214M	垫圈	WASHER	2
25	82405M	螺栓	BOLT	1
26	82214M	垫圈	WASHER	1
27	826964M	滤清器总成	FILTER ASSEMBLY	2
27	826964T	燃油滤清器	FILTER Fuel	2
28	826965M	滤清器	FILTER	2
28	826965T	燃油滤清器	FILTER-FUEL	2
29	826966M	O型圈	O-RING	2
29	826966T	O型圈	O RING	2
30	826967M	杯套	CUP	2
31	8112601	支架	BRACKET	1
32	8528161	螺母	NUT	2
32	82382M	螺母	NUT	2
33	8527764	螺栓	BOLT	1
34	82012M	软管	HOSE	1
35	811264M	卡箍	CLAMP	1
36	804237	软管	HOSE	1
37	98974M	卡扣	CLIP	8
38	852810	支架	BRACKET	1
39	82047M	卡箍	CLAMP	6
40	8527924	软管	HOSE	1
41	8527925	软管	HOSE	4
42	804382	支架	BRACKET	1
43	8527922	软管	HOSE	1
44	8527764	螺栓	BOLT	1
45	82012M	软管	HOSE	1
46	82012M	软管	HOSE	1
47	95604M	连接器	CONNECTOR	1
48	976071	密封件	SEAL	1
49	8112581	支架	BRACKET	1
50	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
51	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
52	82214M	垫圈	WASHER	2
53	11840M	软管	HOSE	1
54	8527923	软管	HOSE	1
55	81669M	工具包	TOOL KIT	1
55	803581	工具包	TOOL KIT	1
-	852783A1	动力头衬垫套件	GASKET SET Powerhead	1

图 8外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	852762A1	顶盖总成	TOP COWL ASSEMBLY	1
1	852762A02	顶盖总成	TOP COWL ASSEMBLY	1
2	852825A1	贴花套件 (侧/后)	DECAL SET (SIDE/REAR)	1
3	8528251	前贴花	DECAL Front	1
4	852766	模制件	MOLDING	1
5	814489M	铆钉	RIVET	4
6	852764	挂钩	HOOK	1
7	8527641	挂钩	HOOK	1
8	826957M	螺栓	BOLT	4
9	82214M	垫圈	WASHER	4
10	852763	密封件	SEAL	1
11	852767	下机罩	BOTTOM COWL	1
12	83988M	护孔环	GROMMET	1
13	18927M	护孔环	GROMMET	1
14	852768	护孔环	GROMMET	1
15	96596M	护孔环	GROMMET	1
16	11414M	护孔环	GROMMET	2
17	16634M	护孔环	GROMMET	2
18	852772	支架	BRACKET	1
19	852771	连接器	CONNECTOR	1
20	82405M	螺栓	BOLT	4
21	82214M	垫圈	WASHER	4
22	11420M	轴环	COLLAR	4
23	11416M	护孔环	GROMMET	4
23	11416T	护孔环	GROMMET	4
24	11409M	衬套	BUSHING	2
25	95463M	卡箍	CLAMP	1
26	81794M	垫圈	WASHER	1
27	82390M	螺母 (M6)	NUT (M6)	1
28	82405M	螺栓	BOLT	1
29	8527691	杠杆	LEVER	1
30	81869M	垫圈	WASHER	1
31	852770	密封件	SEAL	1

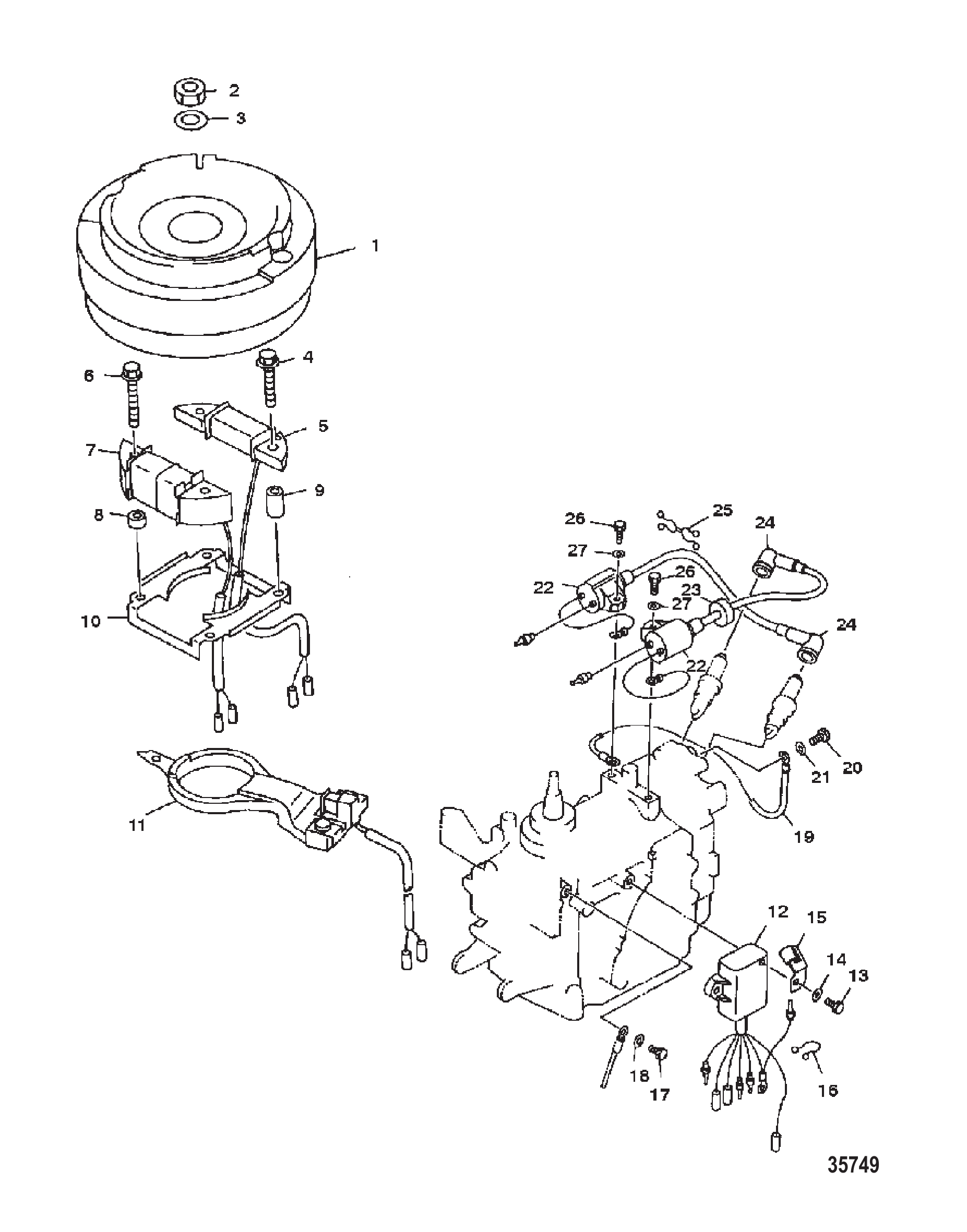

图 9电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	852863	飞轮总成	FLYWHEEL ASSEMBLY	1
2	81770M	螺母	NUT	1
3	81814M	垫圈	WASHER	1
4	852478	螺栓	BOLT	2
5	852865	充电线圈	COIL Charge	1
6	804506	螺栓	BOLT	2
7	804505	照明线圈	COIL Lighting	1
8	852477	轴环	COLLAR	2
9	8528149	轴环	COLLAR	2
10	852866	固定座	RETAINER	1
11	852864	脉冲线圈	COIL Pulser	1
11	852864001	脉冲线圈	PULSER COIL	1
12	8045011	CDI单元	CDI UNIT	1
13	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
14	82214M	垫圈	WASHER	2
15	852765	支架	BRACKET	1
16	15397M	卡箍	CLAMP	1
17	91772M	螺栓	BOLT	1
18	82214M	垫圈	WASHER	1
19	852774	电缆	CABLE	1
20	91772M	螺栓	BOLT	1
21	82214M	垫圈	WASHER	1
22	951881	点火线圈	COIL Ignition	2
23	82069M	护孔环	GROMMET	1
24	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
25	97079M	卡箍	CLAMP	1
26	852776	螺栓	BOLT	2
27	82214M	垫圈	WASHER	2

图 10燃油泵/燃油管路 FUEL PUMP/FUEL LINES

REF	零件编号	中文名称	英文名称	数量
1	804358T1	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	94716M	连接器	CONNECTOR	1
3	826971M	连接器	CONNECTOR	1
4	94724M	螺钉	SCREW	3
5	94725M	锁紧垫圈	LOCKWASHER	3
6	804359	隔膜	DIAPHRAGM	1
7	804360	隔膜	DIAPHRAGM	1
8	94718M	衬垫	GASKET	1
9	80613M	衬垫	GASKET	1
9	80613	衬垫	GASKET	1
10	80606M	隔膜	DIAPHRAGM	1
11	80611M	安装板	PLATE	1
12	80610M	弹簧	SPRING	1
13	41888M	止回阀	CHECK VALVE	2
14	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
15	82537M	螺母	NUT	2
16	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
17	80614M	衬垫	GASKET	1
17	80614	衬垫	GASKET	1
18	84141M	隔膜	DIAPHRAGM	1
19	804361	壳体	HOUSING	1
19	80607M	盖板	COVER	1
20	804362	螺钉	SCREW	3
20	82522M	螺钉	SCREW	3
21	82186M	垫圈	WASHER	3
22	811263M	衬垫	GASKET	1
23	804503	螺栓	BOLT	2
23	8527765	螺栓	BOLT	2
24	82214M	垫圈	WASHER	2
25	82405M	螺栓	BOLT	1
26	82214M	垫圈	WASHER	1
27	826964M	滤清器总成	FILTER ASSEMBLY	2
27	826964T	燃油滤清器	FILTER Fuel	2
28	826965M	滤清器	FILTER	2
28	826965T	燃油滤清器	FILTER-FUEL	2
29	826966M	O型圈	O-RING	2
29	826966T	O型圈	O RING	2
30	826967M	杯套	CUP	2
31	8112601	支架	BRACKET	1
32	8528161	螺母	NUT	2
32	82382M	螺母	NUT	2
33	8527764	螺栓	BOLT	1
34	82012M	软管	HOSE	1
35	811264M	卡箍	CLAMP	1
36	804237	软管	HOSE	1
37	98974M	卡扣	CLIP	8
38	852810	支架	BRACKET	1
39	82047M	卡箍	CLAMP	6
40	8527924	软管	HOSE	1
41	8527925	软管	HOSE	4
42	804382	支架	BRACKET	1
43	8527922	软管	HOSE	1
44	8527764	螺栓	BOLT	1
45	82012M	软管	HOSE	1
46	82012M	软管	HOSE	1
47	95604M	连接器	CONNECTOR	1
48	976071	密封件	SEAL	1
49	8112581	支架	BRACKET	1
50	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
51	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
52	82214M	垫圈	WASHER	2
53	11840M	软管	HOSE	1
54	8527923	软管	HOSE	1
55	81669M	工具包	TOOL KIT	1
55	803581	工具包	TOOL KIT	1
-	852783A1	动力头衬垫套件	GASKET SET Powerhead	1

图 11转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
1	8104491	转向手柄	HANDLE Steering	1
2	852834	换挡贴花	DECAL Shift	1
3	18848M	支架	BRACKET	1
4	8527875	螺钉	SCREW	2
4	14232M	螺钉	SCREW	2
5	11558M	杠杆	LEVER	1
6	11556M	零件	PIECE	1
7	954971	橡胶手柄	HANDLE RUBBER	1
7	8M0080456	握把	GRIP	1
8	81585M	握把	GRIP	1
9	811916M	螺钉	SCREW	1
10	852832	油门指示器	INDICATOR Throttle	1
11	81907M	铆钉	RIVET	1
12	82220M	垫圈	WASHER	1
13	82095M	弹簧	SPRING	1
14	81945M	衬套	BUSHING	1
15	17363M	螺栓	BOLT	1
16	82125M	开口销	COTTER PIN	1
17	8528146	衬套	BUSHING	1
18	852831	波形垫圈	WAVE WASHER	1
19	8528035	垫圈	WASHER	1
20	82053M	发夹销	PIN Hair	1
21	81844M	垫圈	WASHER	1
22	852835	换挡杆连杆	SHIFT ROD LINK	1
23	804395	换挡手柄	GEAR SHIFT HANDLE	1
24	85277611	螺栓	BOLT	1
25	8528311	波形垫圈	WAVE WASHER	1
26	8528147	衬套	BUSHING	1
27	11554M	盖板	COVER	1
28	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
29	8269851	油门拉索总成	CABLE ASSEMBLY Throttle	2
30	97757M	停机开关总成	SWITCH ASSEMBLY Stop	1
31	97756M	止动器	STOPPER	1
32	852837	盖帽	CAP	1

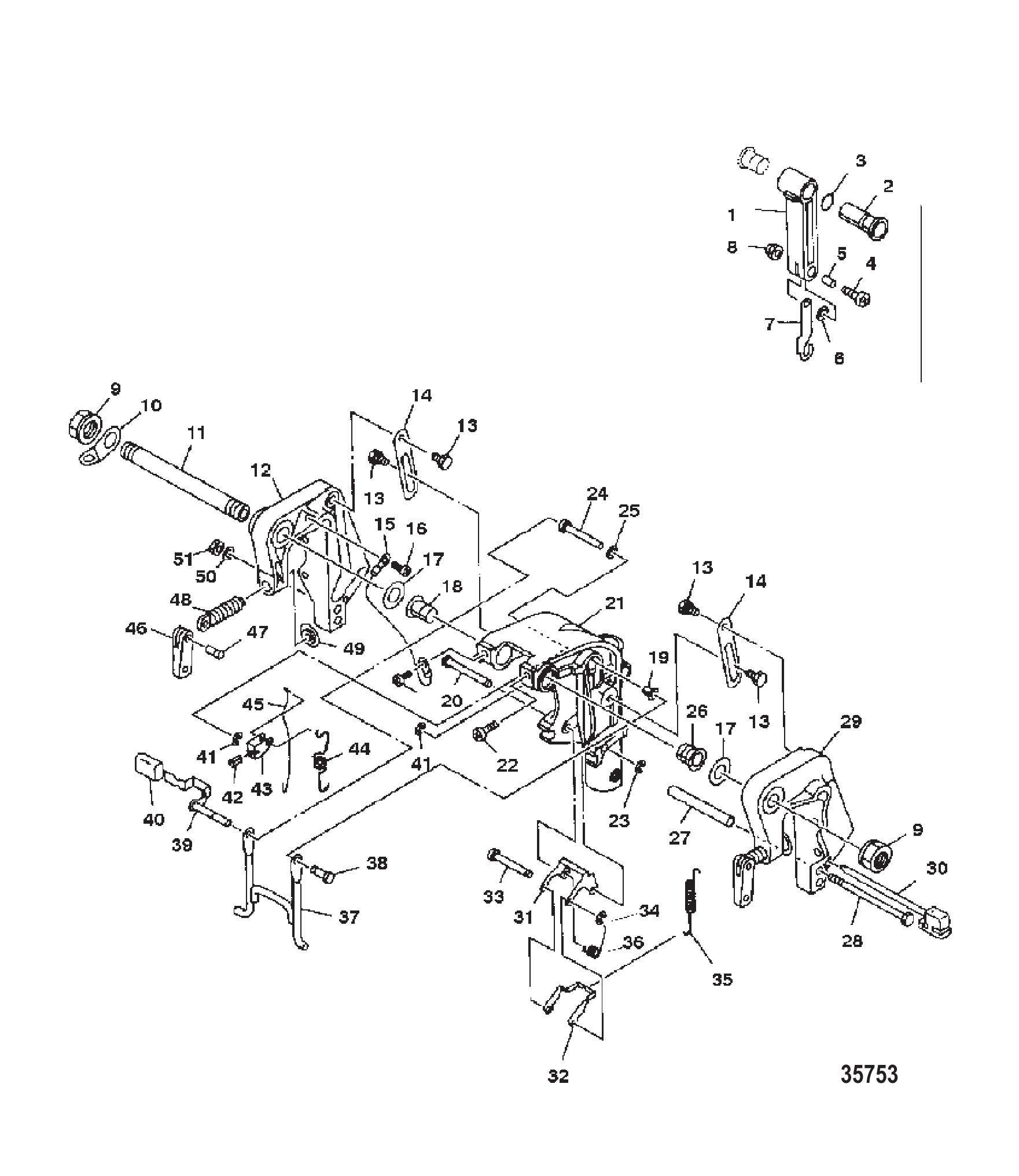

图 12夹紧旋转支架 Clamp and Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	852815	提手	CARRYING HANDLE	1
2	19112M	衬套	BUSHING	1
3	825478	O型圈	O-RING	1
4	8527874	螺钉	SCREW	1
5	8528141	轴环	COLLAR	1
6	81867M	垫圈	WASHER	1
7	804385	挂钩	HOOK	1
8	11565M	螺母	NUT	1
9	852816	螺母	NUT	2
9	879172252	螺母	NUT	2
10	19111M	安装板	PLATE	1
11	852813	螺柱	STUD	1
12	8274375	夹箍支架	CLAMP BRACKET	1
12	827120A2	夹箍支架套件	CLAMP BRKT. KIT	1
13	8527766	螺栓	BOLT	4
14	852823	倾斜止动杆	LEVER Tilt Stop	2
15	804383	电缆	CABLE	1
16	19172M	螺钉	SCREW	1
17	8528034	垫圈	WASHER	2
18	852814	衬套	BUSHING	1
19	8528142	衬套	BUSHING	1
20	8112713	倒挡锁定轴	SHAFT Reverse Lock	1
21	8528182	旋转支架	SWIVEL BRACKET	1
21	852818A2	旋转支架套件	SWIVEL BRACKET KT	1
22	804384	螺钉	SCREW	2
23	82330M	卡环	RING Snap	1
24	804388	轴环	COLLAR	1
25	804387	垫圈	WASHER	1
26	852814	衬套	BUSHING	1
27	94568M	轴环	COLLAR	1
28	84062M	螺栓	BOLT	1
29	8271204	夹箍支架	CLAMP BRACKET	1
29	827120A2	夹箍支架套件	CLAMP BRKT. KIT	1
30	852817	倾斜杆	TILT ROD	1
31	804391	倾斜锁定板	TILT LOCK PLATE	1
32	804389	倾斜锁定板	TILT LOCK PLATE	1
33	804392	倾斜锁定轴	SHAFT Tilt Lock	1
34	82330M	卡环	RING Snap	1
35	804394	弹簧	SPRING	1
36	804390	弹簧	SPRING	1
37	8528201	支架	BRACKET	1
38	8112711	轴	SHAFT	1
39	804386	倾斜杆	LEVER Tilt	1
39	8M0062304	倾斜杆	TILT LEVER	1
40	11932M	盖板	COVER	1
41	82330M	卡环	RING Snap	2
42	82146M	销	PIN	1
43	8528191	倾斜杆	LEVER Tilt	1
44	8527785	弹簧	SPRING	1
45	804393	倾斜锁定杆	TILT LOCK ROD	1
46	91784M	手柄	HANDLE	2
47	852812	销	PIN	2
48	81756M	螺钉	SCREW	2
49	80638M	垫	PAD	2
50	82214M	垫圈	WASHER	1
51	82390M	螺母 (M6)	NUT (M6)	1

图 13夹紧旋转支架 CLAMP AND SWIVEL BRACKET

REF	零件编号	中文名称	英文名称	数量
1	852815	提手	CARRYING HANDLE	1
2	19112M	衬套	BUSHING	1
3	825478	O型圈	O-RING	1
4	8527874	螺钉	SCREW	1
5	8528141	轴环	COLLAR	1
6	81867M	垫圈	WASHER	1
7	804385	挂钩	HOOK	1
8	11565M	螺母	NUT	1
9	852816	螺母	NUT	2
9	879172252	螺母	NUT	2
10	19111M	安装板	PLATE	1
11	852813	螺柱	STUD	1
12	8274375	夹箍支架	CLAMP BRACKET	1
12	827120A2	夹箍支架套件	CLAMP BRKT. KIT	1
13	8527766	螺栓	BOLT	4
14	852823	倾斜止动杆	LEVER Tilt Stop	2
15	804383	电缆	CABLE	1
16	19172M	螺钉	SCREW	1
17	8528034	垫圈	WASHER	2
18	852814	衬套	BUSHING	1
19	8528142	衬套	BUSHING	1
20	8112713	倒挡锁定轴	SHAFT Reverse Lock	1
21	8528182	旋转支架	SWIVEL BRACKET	1
21	852818A2	旋转支架套件	SWIVEL BRACKET KT	1
22	804384	螺钉	SCREW	2
23	82330M	卡环	RING Snap	1
24	804388	轴环	COLLAR	1
25	804387	垫圈	WASHER	1
26	852814	衬套	BUSHING	1
27	94568M	轴环	COLLAR	1
28	84062M	螺栓	BOLT	1
29	8271204	夹箍支架	CLAMP BRACKET	1
29	827120A2	夹箍支架套件	CLAMP BRKT. KIT	1
30	852817	倾斜杆	TILT ROD	1
31	804391	倾斜锁定板	TILT LOCK PLATE	1
32	804389	倾斜锁定板	TILT LOCK PLATE	1
33	804392	倾斜锁定轴	SHAFT Tilt Lock	1
34	82330M	卡环	RING Snap	1
35	804394	弹簧	SPRING	1
36	804390	弹簧	SPRING	1
37	8528201	支架	BRACKET	1
38	8112711	轴	SHAFT	1
39	804386	倾斜杆	LEVER Tilt	1
39	8M0062304	倾斜杆	TILT LEVER	1
40	11932M	盖板	COVER	1
41	82330M	卡环	RING Snap	2
42	82146M	销	PIN	1
43	8528191	倾斜杆	LEVER Tilt	1
44	8527785	弹簧	SPRING	1
45	804393	倾斜锁定杆	TILT LOCK ROD	1
46	91784M	手柄	HANDLE	2
47	852812	销	PIN	2
48	81756M	螺钉	SCREW	2
49	80638M	垫	PAD	2
50	82214M	垫圈	WASHER	1
51	82390M	螺母 (M6)	NUT (M6)	1

图 14进气歧管与阻风门 INTAKE MANIFOLD AND CHOKE

REF	零件编号	中文名称	英文名称	数量
1	84246A1	簧片阀总成	REED VALVE ASSEMBLY	1
2	84246M	簧片组	REED SET	1
3	83941M	衬垫	GASKET	1
4	82214M	垫圈	WASHER	5
5	826957M	螺栓	BOLT	3
6	82212M	锁紧垫圈	LOCKWASHER	1
7	94766M	螺栓	BOLT	1
8	80232M	螺柱	STUD	1
9	81731M	螺柱	STUD	1
10	83245M	衬垫	GASKET	1
11	82390M	螺母 (M6)	NUT (M6)	2
12	852804	盖板	COVER	1
13	82522M	螺钉	SCREW	2
14	82211M	垫圈	WASHER	2
15	8528031	垫圈	WASHER	2
16	852805	阻风门旋钮	KNOB Choke	1
17	84760M	护孔环	GROMMET	1
18	826920M	护孔环	GROMMET	1
19	80245M	螺母	NUT	1
20	8528033	垫圈	WASHER	1
21	8112401	阻风门拉杆	ROD Choke	1
22	82050M	开口销	COTTER PIN	1
23	811241M	阻风门杆	LEVER Choke	1
24	8527871	螺钉	SCREW	1
25	8528032	垫圈	WASHER	1
-	811252A1	化油器维修套件	REPAIR KIT Carburetor	1
-	811252T1	化油器维修套件	REPAIR KIT Carburetor	1
-	852783A1	动力头衬垫套件	GASKET SET Powerhead	1

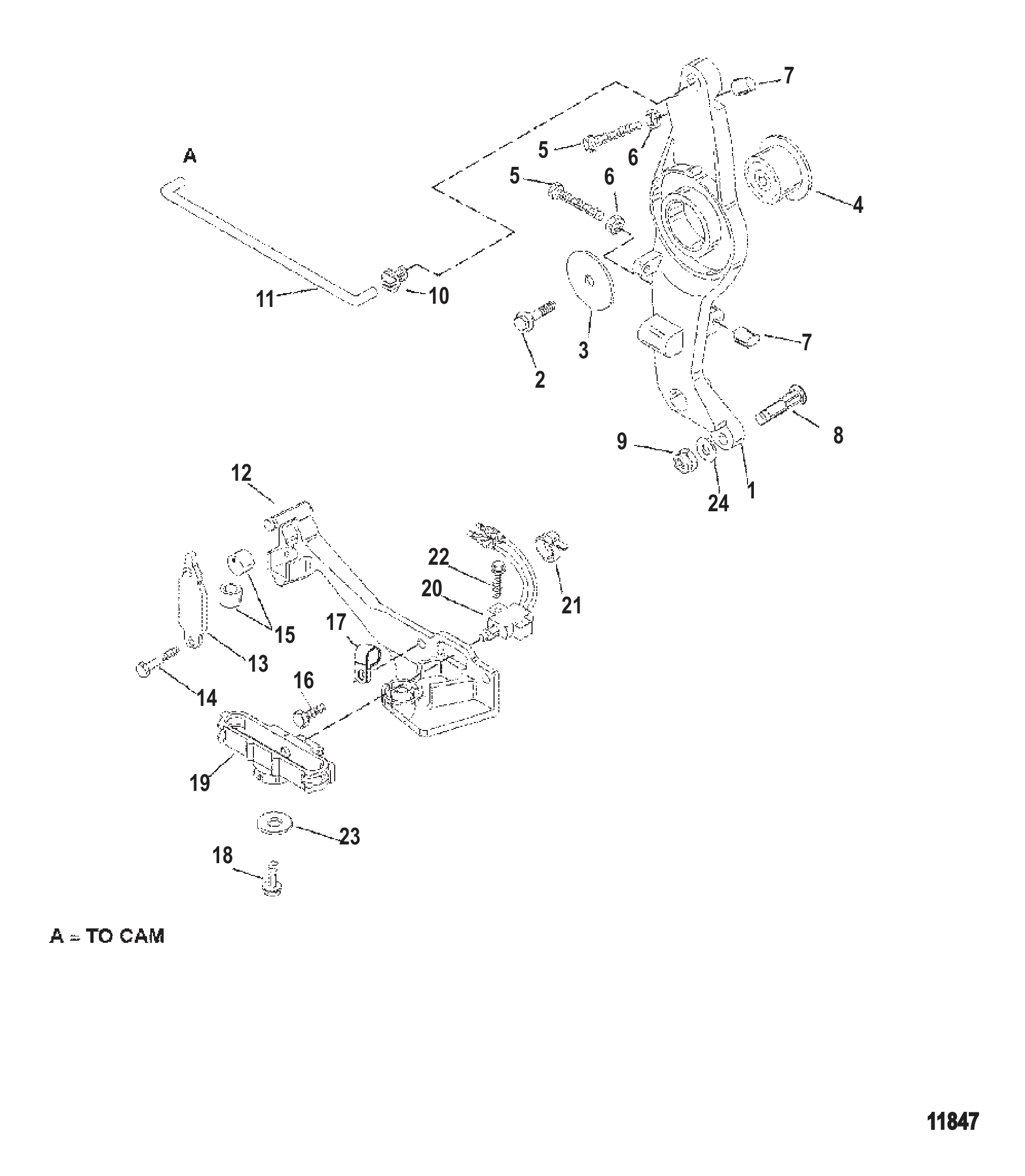

图 15节气门联动装置 THROTTLE LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	8252681	节气门控制杆	LEVER Throttle Control	1
1	8M0040987	杠杆	LEVER	1
2	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
2	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
3	36042	垫圈	WASHER	1
4	821113	衬套	BUSHING	1
5	40124	螺钉 (M6 x 55)	SCREW (M6 x 55)	2
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
7	42942	盖帽	CAP	2
8	42927	嵌件	INSERT	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	932481	衬套	BUSHING	1
10	8M0215006	旋转衬套	BUSHING Swivel	1
11	8583542	连接杆	LINK	1
12	8240102	支架	BRACKET	1
12	824010T05	支架	BRACKET	1
13	824016	闩锁	LATCH	1
14	42975	传动螺钉	DRIVE SCREW	2
15	824015	筒形保持杯	CUP Barrel Retainer	2
16	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	2
17	859172	卡箍	CLAMP	1
18	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	1
19	8546531	导向滚轮	GUIDE Roller	1
19	8M0039052	滑动支架	BRACKET Slide	1
20	814281A2	开关	SWITCH	1
20	8M0052931	开关	SWITCH	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
22	82470620	螺钉 (M3.5 x 20)	SCREW (M3.5 x 20)	2
23	43430	垫圈	WASHER	1
24	35459	垫圈	WASHER	1

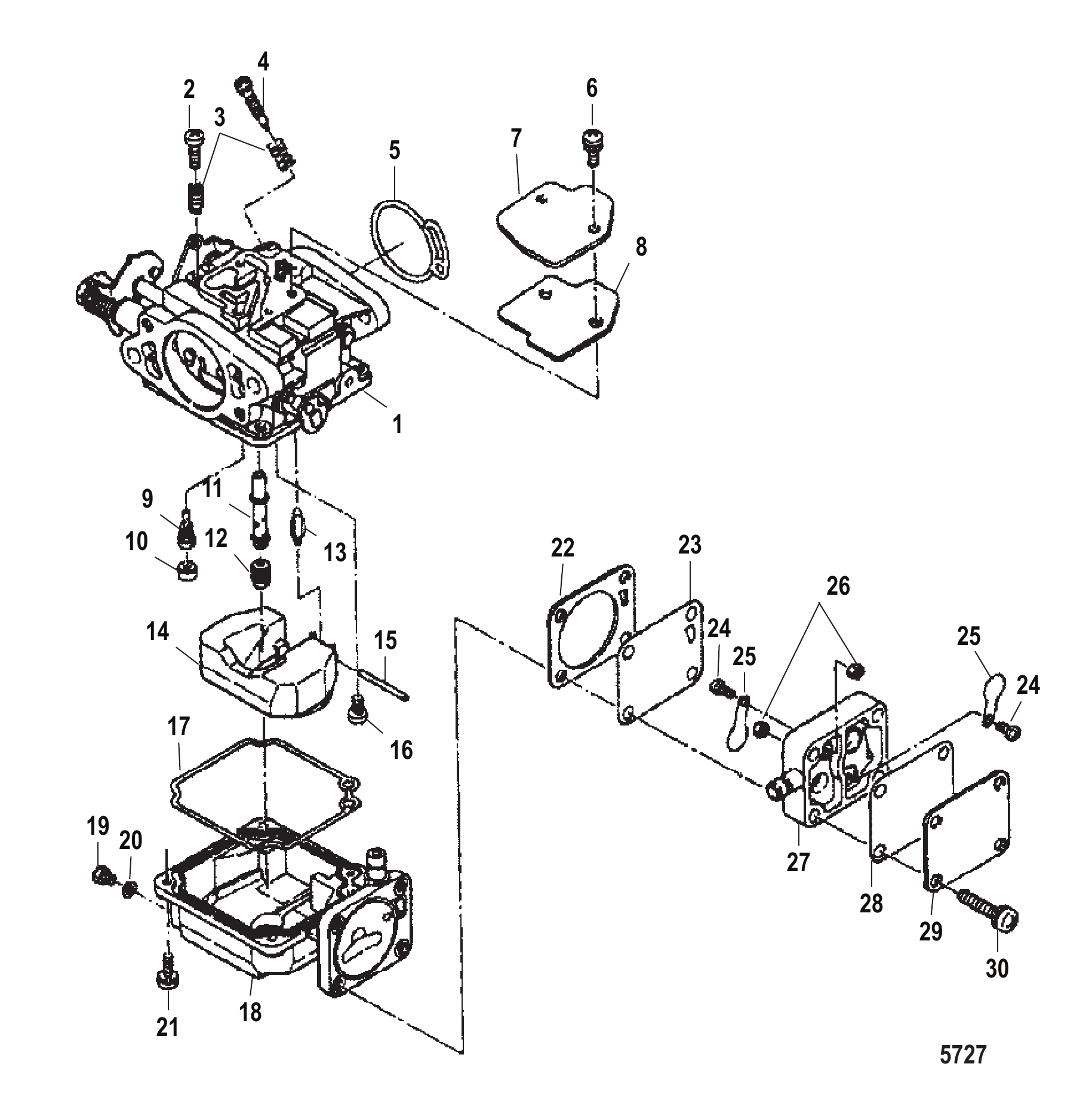

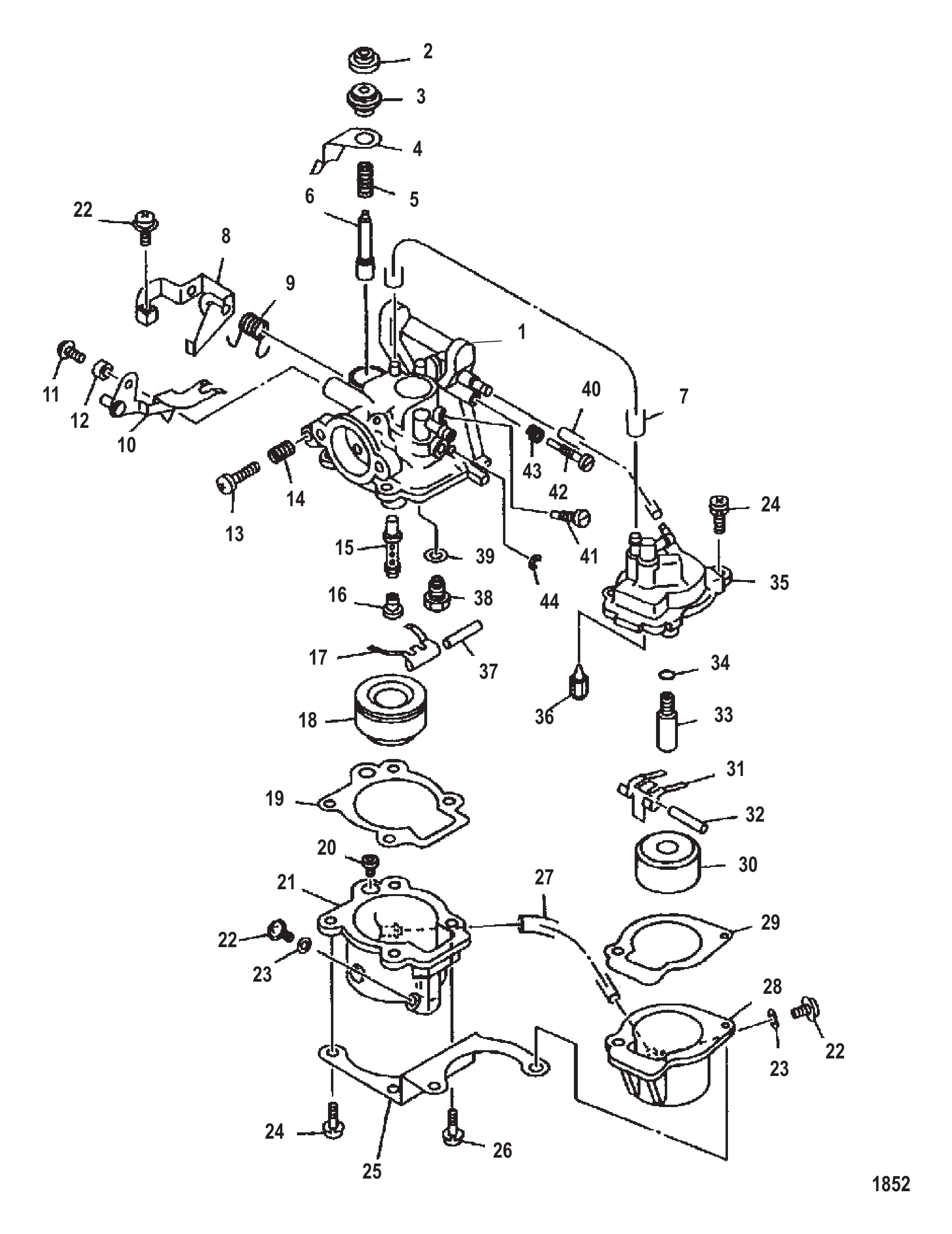

图 16化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	852806T1	化油器总成	CARBURETOR ASSEMBLY	1
2	80196M	盖板	COVER	1
3	852811	启动杆	ROD Starter	1
3	80197M	盖帽	CAP	1
4	80199M	安装板	PLATE	1
5	80194M	弹簧	SPRING	1
6	80195M	柱塞	PLUNGER	1
7	8527921	软管	HOSE	1
8	852807	油门杆	LEVER Throttle	1
9	80574M	弹簧	SPRING	1
10	811245M	杠杆	LEVER	1
11	83112M	螺钉	SCREW	1
12	83115M	轴环	COLLAR	1
13	827147M	螺钉	SCREW	1
14	80193M	弹簧	SPRING	1
15	8112431	主喷管	MAIN NOZZLE	1
16	8112441	主量孔 (#102)	JET Main (#102)	1
17	80203M	臂	ARM	1
18	80450M	浮子	FLOAT	1
19	80740M	衬垫	GASKET	1
20	811246M	启动量孔 (#50)	JET Starting (#50)	1
21	94735M	本体	BODY	1
22	8527873	螺钉	SCREW	3
22	811248M	螺钉 (M4 x 5)	SCREW (M4 x 5)	3
23	80737M	衬垫	GASKET	2
23	13999M	衬垫	GASKET	2
24	8527872	螺钉	SCREW	4
25	852809	安装板	PLATE	1
26	81758M	螺钉(M4 x 12)	SCREW (M4 x 12)	2
27	94746M	软管	HOSE	1
28	94744M	本体	BODY	1
29	94691M	衬垫	GASKET	1
30	94696M	浮子	FLOAT	1
31	94697M	臂	ARM	1
32	811249M	浮子销	PIN Float	1
33	8112511	引导量孔 (#68)	JET Pilot (#68)	1
34	94695M	O型圈	O-RING	1
35	852808	盖板	COVER	1
35	852808T	盖板	COVER	1
36	95430M	阀座	VALVE SEAT	1
37	80451M	销	PIN	1
38	11930M	阀座	SEAT Valve	1
39	80205M	衬垫	GASKET	1
40	97591M	软管	HOSE	1
41	91746M	引导量孔 (#46)	JET Pilot (#46)	1
42	80573M	螺钉	SCREW	1
43	8095791	弹簧	SPRING	1
44	94722M	挡圈	RING Retaining	1
-	811252A1	化油器维修套件	REPAIR KIT Carburetor	1
-	811252T1	化油器维修套件	REPAIR KIT Carburetor	1
-	852783A1	动力头衬垫套件	GASKET SET Powerhead	1

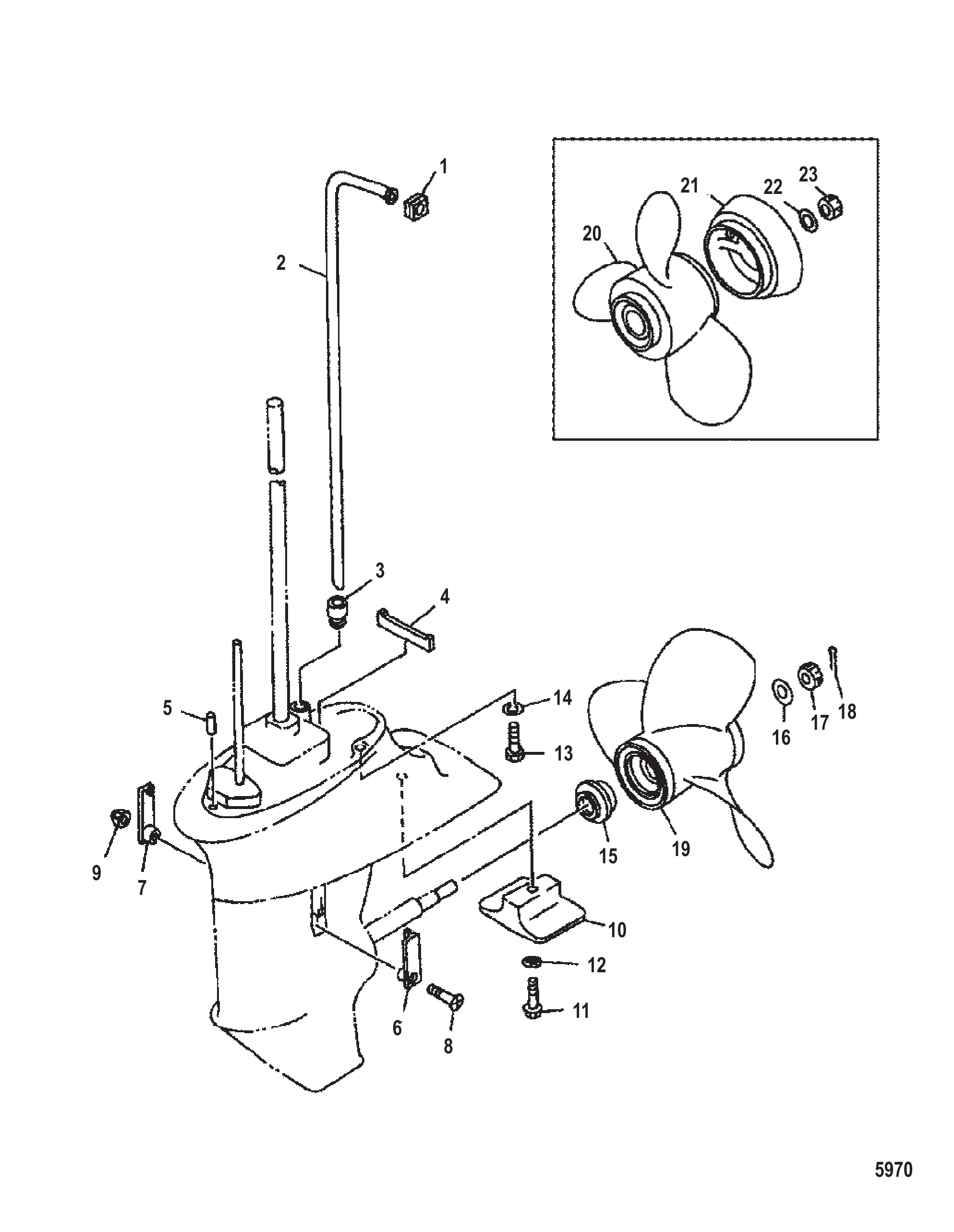

图 17齿轮箱螺旋桨与水管 Gear Housing Propeller and Water Tube

REF	零件编号	中文名称	英文名称	数量
1	852859	密封件	SEAL	1
2	8045001	水管	TUBE Water	1
2	80450011	水管	TUBE Water	1
3	8528591	密封件	SEAL	1
4	8528592	密封件	SEAL	1
5	41275M	定位销	PIN Dowel	2
6	852861	盖板	COVER	1
7	8528611	盖板	COVER	1
8	8527879	螺钉	SCREW	1
9	8528165	螺母	NUT	1
10	827053M	阳极块	ANODE	1
11	11561M	螺栓	BOLT	1
12	827055M	垫圈	WASHER	1
13	85277615	螺栓	BOLT	4
14	82217M	垫圈	WASHER	4
15	815025M	推力毂	THRUST HUB	1
16	84275M	垫圈	WASHER	1
16	859894	隔套	SPACER	1
17	84087M	螺母	NUT	1
17	859933	螺旋桨螺母	PROP NUT	1
18	852862	开口销	COTTER PIN	1
19	84082M	螺旋桨	PROPELLER	1
19	QA3902R	BLKDI 9 1/4R8	BLKDI 9 1/4R8	1
19	84083M	螺旋桨	PROPELLER	1
19	84081M	螺旋桨	PROPELLER	1
19	QA3906R	BLKDI 9 1/4R9	BLKDI 9 1/4R9	1
19	84407M	螺旋桨	PROPELLER	1
19	QA3914R	BLKDMD 9.25R10	BLKDMD 9.25R10	1
19	84080M	螺旋桨	PROPELLER	1
19	QA3914R	BLKDMD 9.25R10	BLKDMD 9.25R10	1
19	84079M	螺旋桨	PROPELLER	1
19	QA3920R	BLKDMD 9.25R11	BLKDMD 9.25R11	1
20	94786M	螺旋桨	PROPELLER	1
20	8M0062303	BLKMX 9.75R8	BLKMX 9.75R8	1
20	94787M	螺旋桨	PROPELLER	1
20	QA3902R	BLKDI 9 1/4R8	BLKDI 9 1/4R8	1
21	827129M	导流环	DEFLECTOR RING	1
22	84974M	垫圈	WASHER	1
23	827130M	螺母	NUT	1
-	852867A1	下部单元衬垫套件	GASKET SET Lower Unit	1

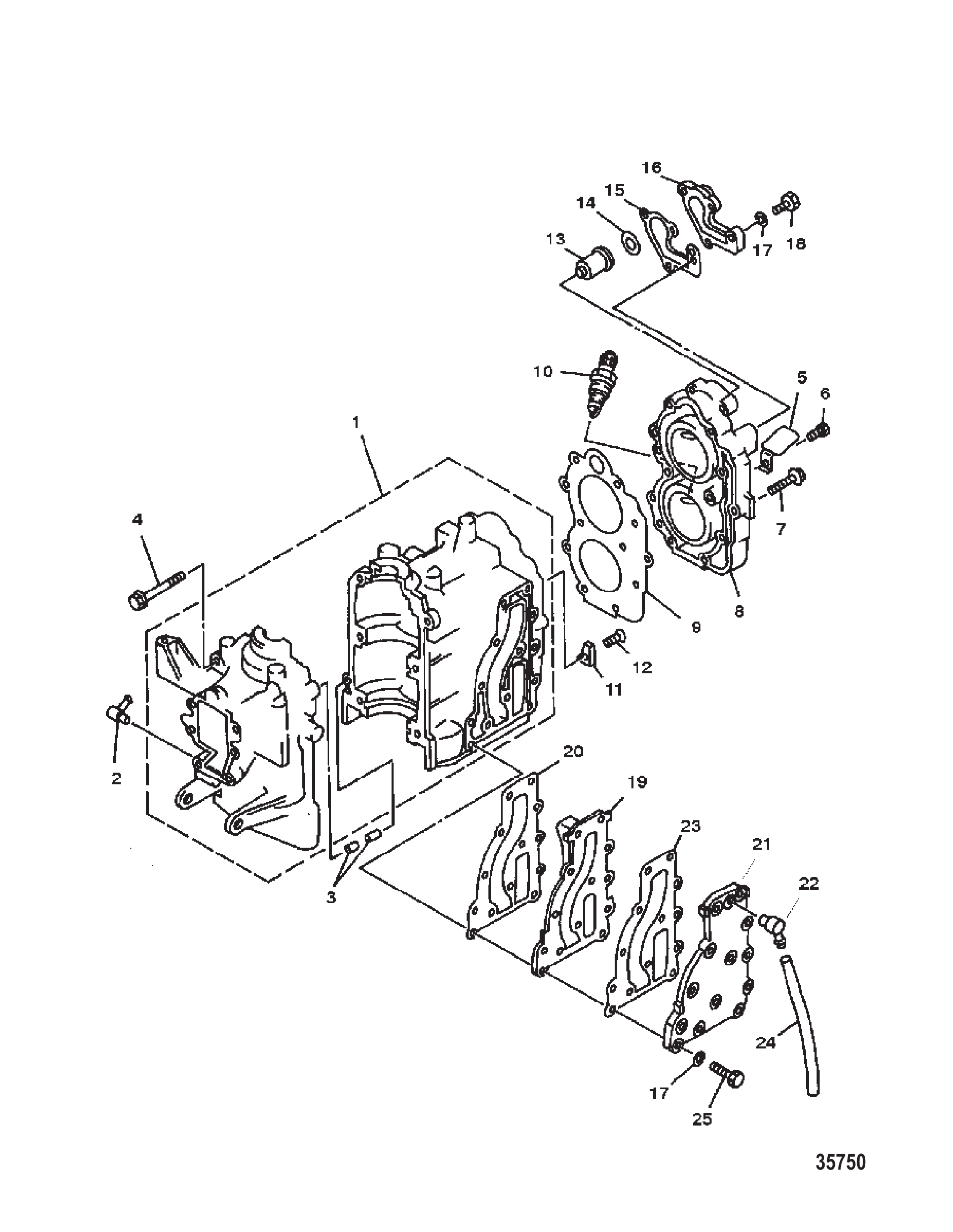

图 18气缸体与气缸盖 Cylinder Block and Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	8527811	气缸体	CYLINDER BLOCK	1
2	83326M	接头	FITTING	1
3	82364M	定位销	PIN Dowel	2
4	8527761	螺栓	BOLT	6
5	852794	安装板	PLATE	1
6	8527763	螺栓	BOLT	1
6	91772M	螺栓	BOLT	1
7	84065M	螺栓	BOLT	11
8	852793	气缸盖	CYLINDER HEAD	1
9	8527831	衬垫	GASKET	1
10	41263M	火花塞	SPARK PLUG	2
10	8M0181925	火花塞	SPARK PLUG	2
11	83900M	阳极块	ANODE	1
12	95467M	螺钉	SCREW	1
13	814554M	节温器	THERMOSTAT	1
13	814554T01	节温器	THERMOSTAT	1
14	81835M	垫圈	WASHER	1
15	83940M	衬垫	GASKET	1
15	83940	衬垫@2	GASKET @2	1
16	17662M	盖板	COVER	1
17	82214M	垫圈	WASHER	17
18	8527762	螺栓	BOLT	4
19	852782	排气内盖	COVER Exhaust (INNER)	1
19	8M0119734	排气盖	COVER-EXHAUST	1
20	852783	衬垫	GASKET	1
21	8527821	排气外盖	COVER Exhaust (OUTER)	1
22	83326M	接头	FITTING	1
23	852783	衬垫	GASKET	1
24	852792	软管	HOSE	1
25	804124	螺栓	BOLT	13
-	852761A99	动力头总成	POWERHEAD ASSEMBLY	1
-	852761A02	动力头总成	POWERHEAD ASSEMBLY	1
-	852783A1	动力头衬垫套件	GASKET SET Powerhead	1

图 19齿轮箱总成 Gear Housing Assembly

REF	零件编号	中文名称	英文名称	数量
-	811278A2	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	811279A11	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	8119912	基本齿轮箱	GEAR HOUSING Basic	1
2	81924M	堵头	PLUG	2
3	81987M	衬垫	GASKET	2
3	81987	衬垫	GASKET	2
4	8527836	衬垫	GASKET	1
5	17673M	轴承	BEARING	1
6	852850	套筒	SLEEVE	1
7	852857	换挡凸轮	SHIFT CAM	1
7	8528571	换挡凸轮	SHIFT CAM	1
8	852856	壳体	HOUSING	1
9	82590M	衬套 (上部)	BUSHING (UPPER)	1
10	8527878	螺钉	SCREW	2
11	827049M	O型圈	O-RING	1
12	82229M	油封	SEAL Oil	2
13	8043991	驱动轴	DRIVESHAFT	1
13	80439911	驱动轴	DRIVESHAFT	1
14	81603M	键	KEY	1
15	852854	外板	OUTER PLATE	1
16	8527963	O型圈	O-RING	1
17	8528531	叶轮	IMPELLER	1
18	852851A1	水泵总成	HOUSING ASSEMBLY Water Pump	1
19	852852	嵌件	INSERT	1
20	41275M	定位销	PIN Dowel	2
21	80532M	橡胶件	RUBBER	1
22	852855	安装板	PLATE	2
23	85277614	螺栓	BOLT	4
24	18954M	垫片	SHIM	AR
24	18955M	垫片	SHIM	AR
24	18956M	垫片	SHIM	AR
24	18957M	垫片	SHIM	AR
24	18958M	垫片	SHIM	AR
24	18959M	垫片	SHIM	AR
24	18960M	垫片	SHIM	AR
25	82321M	轴承	BEARING	1
25	82321T	轴承	BEARING	1
26	99043M	前进齿轮	GEAR Forward	1
26	99043T	前进齿轮	GEAR Forward	1
27	84274M	离合器	CLUTCH	1
28	81899M	十字销	PIN Cross	1
29	80678M	环	RING	1
30	80923M	柱塞	PLUNGER	1
31	84064M	弹簧	SPRING	1
32	84078M	螺旋桨轴	PROPELLER SHAFT	1
33	94627M	垫圈	WASHER	1
34	99044M	倒挡齿轮	GEAR Reverse	1
34	99044T	倒挡齿轮	GEAR Reverse	1
35	80258M	垫片	SHIM	AR
35	19148005	垫片 @2	SHIM @2	AR
35	80259M	垫片	SHIM	AR
35	80260M	垫片	SHIM	AR
35	879172251	垫片 @5	SHIM @5	AR
36	8528001	轴承	BEARING	1
37	84089M	O型圈	O-RING	1
38	827156M	O型圈	O-RING	1
39	804398	轴承座	CARRIER Bearing	1
40	84086M	滚针轴承	BEARING Needle	1
41	8540171	油封	SEAL Oil	2
42	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
43	82214M	垫圈	WASHER	2
44	99030M	轴承	BEARING	1
45	827126M	垫片	SHIM	AR
45	827127M	垫片	SHIM	AR
46	804499	小齿轮	GEAR Pinion	1
47	99042M	螺母	NUT	1
-	852851A2	水泵维修套件	REPAIR KIT Water Pump	1
-	852867A1	下部单元衬垫套件	GASKET SET Lower Unit	1

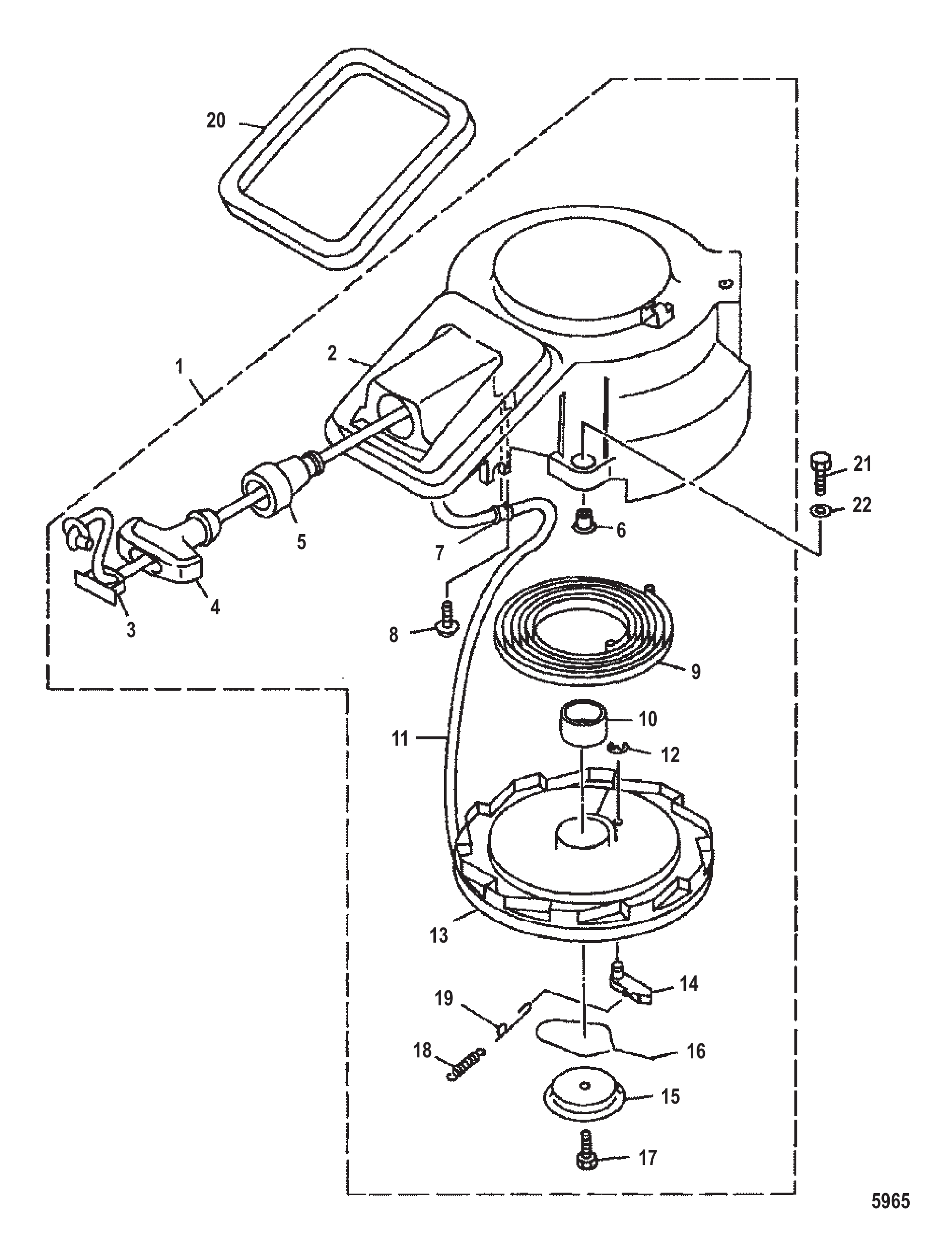

图 20反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	852773A1	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	8527731	启动器壳体	HOUSING Starter	1
3	18841M	盖板	COVER	1
4	95468M	手柄	HANDLE	1
5	852775	导套	GUIDE	1
6	852473	轴环	COLLAR	3
7	852786	护孔环	GROMMET	1
8	852787	螺钉	SCREW	1
9	852778	启动弹簧	SPRING Starter	1
10	852779	衬套	BUSHING	1
11	12066Q9	绳索	ROPE	1
11	12066Q10	启动绳@2	ROPE-STARTER@2	1
12	852784	卡簧	CIRCLIP	1
13	8527732	启动滑轮	SHEAVE Starter	1
14	852777	棘爪	PAWL	1
15	852780	驱动板总成	DRIVEPLATE ASSEMBLY	1
16	8527781	驱动爪弹簧	SPRING Drive Pawl	1
16	852778T01	弹簧	SPRING	1
17	852785	螺栓	BOLT	1
18	8527782	弹簧	SPRING	1
19	8527783	回位弹簧	SPRING Return	1
20	852790	密封件	SEAL	1
21	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
22	82214M	垫圈	WASHER	3

图 21电气系统 ELECTRICAL

REF	零件编号	中文名称	英文名称	数量
1	852863	飞轮总成	FLYWHEEL ASSEMBLY	1
2	81770M	螺母	NUT	1
3	81814M	垫圈	WASHER	1
4	852478	螺栓	BOLT	2
5	852865	充电线圈	COIL Charge	1
6	804506	螺栓	BOLT	2
7	804505	照明线圈	COIL Lighting	1
8	852477	轴环	COLLAR	2
9	8528149	轴环	COLLAR	2
10	852866	固定座	RETAINER	1
11	852864	脉冲线圈	COIL Pulser	1
11	852864001	脉冲线圈	PULSER COIL	1
12	8045011	CDI单元	CDI UNIT	1
13	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
14	82214M	垫圈	WASHER	2
15	852765	支架	BRACKET	1
16	15397M	卡箍	CLAMP	1
17	91772M	螺栓	BOLT	1
18	82214M	垫圈	WASHER	1
19	852774	电缆	CABLE	1
20	91772M	螺栓	BOLT	1
21	82214M	垫圈	WASHER	1
22	951881	点火线圈	COIL Ignition	2
23	82069M	护孔环	GROMMET	1
24	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
25	97079M	卡箍	CLAMP	1
26	852776	螺栓	BOLT	2
27	82214M	垫圈	WASHER	2

图 22驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

图 23齿轮箱总成 GEAR HOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
-	811278A2	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	811279A11	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	8119912	基本齿轮箱	GEAR HOUSING Basic	1
2	81924M	堵头	PLUG	2
3	81987M	衬垫	GASKET	2
3	81987	衬垫	GASKET	2
4	8527836	衬垫	GASKET	1
5	17673M	轴承	BEARING	1
6	852850	套筒	SLEEVE	1
7	852857	换挡凸轮	SHIFT CAM	1
7	8528571	换挡凸轮	SHIFT CAM	1
8	852856	壳体	HOUSING	1
9	82590M	衬套 (上部)	BUSHING (UPPER)	1
10	8527878	螺钉	SCREW	2
11	827049M	O型圈	O-RING	1
12	82229M	油封	SEAL Oil	2
13	8043991	驱动轴	DRIVESHAFT	1
13	80439911	驱动轴	DRIVESHAFT	1
14	81603M	键	KEY	1
15	852854	外板	OUTER PLATE	1
16	8527963	O型圈	O-RING	1
17	8528531	叶轮	IMPELLER	1
18	852851A1	水泵总成	HOUSING ASSEMBLY Water Pump	1
19	852852	嵌件	INSERT	1
20	41275M	定位销	PIN Dowel	2
21	80532M	橡胶件	RUBBER	1
22	852855	安装板	PLATE	2
23	85277614	螺栓	BOLT	4
24	18954M	垫片	SHIM	AR
24	18955M	垫片	SHIM	AR
24	18956M	垫片	SHIM	AR
24	18957M	垫片	SHIM	AR
24	18958M	垫片	SHIM	AR
24	18959M	垫片	SHIM	AR
24	18960M	垫片	SHIM	AR
25	82321M	轴承	BEARING	1
25	82321T	轴承	BEARING	1
26	99043M	前进齿轮	GEAR Forward	1
26	99043T	前进齿轮	GEAR Forward	1
27	84274M	离合器	CLUTCH	1
28	81899M	十字销	PIN Cross	1
29	80678M	环	RING	1
30	80923M	柱塞	PLUNGER	1
31	84064M	弹簧	SPRING	1
32	84078M	螺旋桨轴	PROPELLER SHAFT	1
33	94627M	垫圈	WASHER	1
34	99044M	倒挡齿轮	GEAR Reverse	1
34	99044T	倒挡齿轮	GEAR Reverse	1
35	80258M	垫片	SHIM	AR
35	19148005	垫片 @2	SHIM @2	AR
35	80259M	垫片	SHIM	AR
35	80260M	垫片	SHIM	AR
35	879172251	垫片 @5	SHIM @5	AR
36	8528001	轴承	BEARING	1
37	84089M	O型圈	O-RING	1
38	827156M	O型圈	O-RING	1
39	804398	轴承座	CARRIER Bearing	1
40	84086M	滚针轴承	BEARING Needle	1
41	8540171	油封	SEAL Oil	2
42	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
43	82214M	垫圈	WASHER	2
44	99030M	轴承	BEARING	1
45	827126M	垫片	SHIM	AR
45	827127M	垫片	SHIM	AR
46	804499	小齿轮	GEAR Pinion	1
47	99042M	螺母	NUT	1
-	852851A2	水泵维修套件	REPAIR KIT Water Pump	1
-	852867A1	下部单元衬垫套件	GASKET SET Lower Unit	1

图 24曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	879147T16	曲轴总成	CRANKSHAFT ASSY	1
1	822892	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	822892T02	曲轴总成	CRANKSHAFT ASSY	1
2	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
3	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
4	813269	连杆	CONNECTING ROD	1
5	813270	轴承	BEARING	1
6	813271	曲轴销	PIN Crank	1
6	813271001	曲轴销-TH	CRANK PIN-TH	1
7	95227	滚柱轴承	BEARING Roller	1
8	95229	键	KEY	1
9	95228	滚珠轴承	BEARING Ball	1
9	898101936	轴承	BEARING	1
10	95230	安装板	PLATE	1
11	95232	油封	SEAL Oil	1
12	95307	滚珠轴承	BEARING Ball	1
12	95307	滚珠轴承	BEARING Ball	1
12	822894	滚珠轴承	BEARING Ball	1
13	95308	油封	SEAL Oil	1
13	95308	油封	SEAL Oil	1
13	822897	油封	SEAL Oil	1
14	822896	下部推力板	THRUST PLATE Lower	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103754	活塞总成	PISTON ASSY	1
15	9183A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103753	活塞总成	PISTON ASSY	1
15	9154	活塞	PISTON	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	9183	活塞	PISTON	AR
16	95234	活塞环	RING Piston	1
16	95309	活塞环	RING Piston	AR
17	95235	活塞销	PIN Piston	1
17	898101917	活塞销	PIN-PISTON	1
18	952366	卡扣	CLIP	2
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	815076A2	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0203727	衬垫套件 P/H	GASKET SET P/H	1

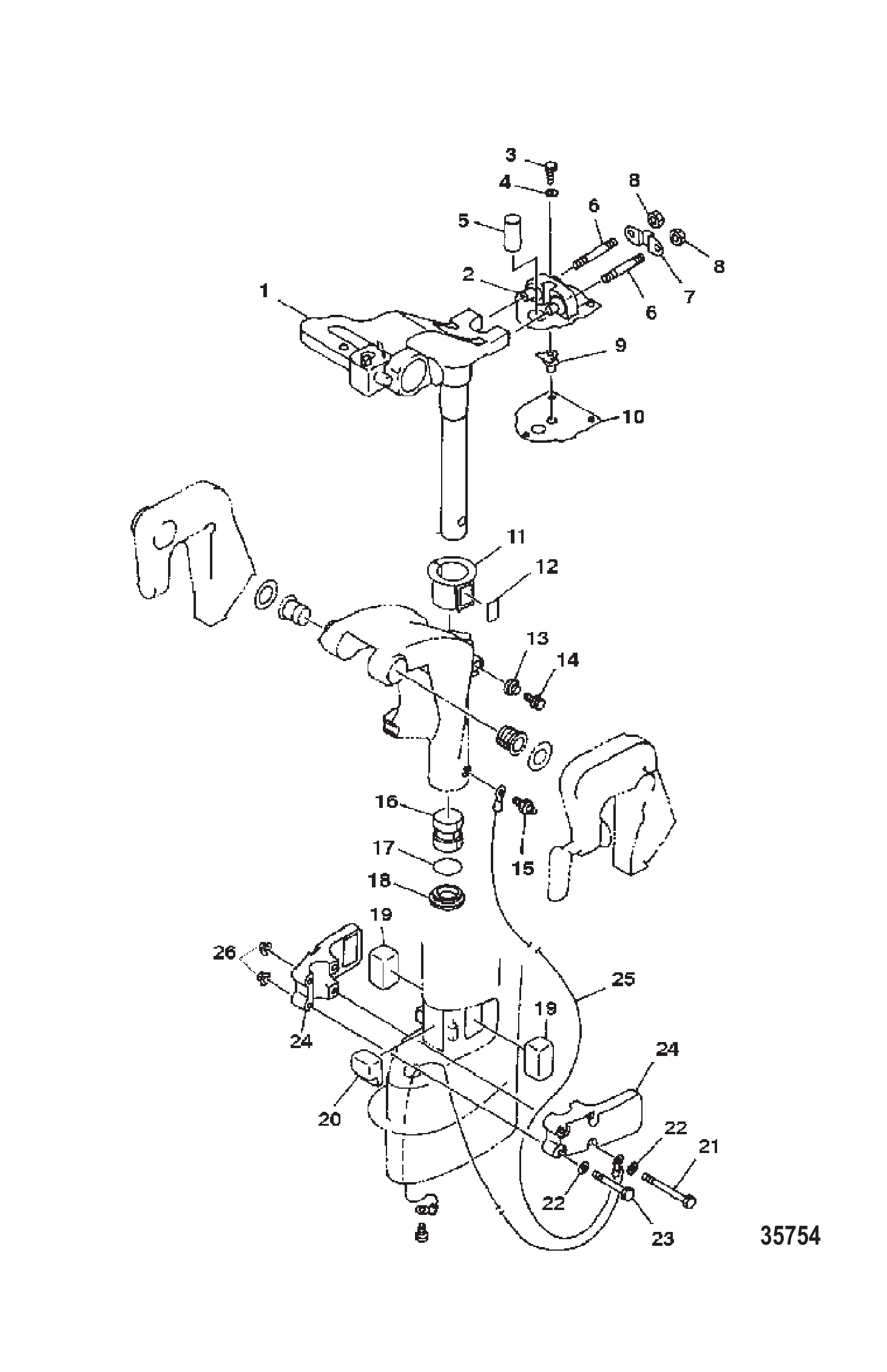

图 25转向支架 Steering Bracket

REF	零件编号	中文名称	英文名称	数量
1	8528263	转向支架	BRACKET Steering	1
2	852827	安装减震器	MOUNT DAMPER	1
3	852776	螺栓	BOLT	3
4	82214M	垫圈	WASHER	3
5	8528145	轴环	COLLAR	1
6	8527767	螺栓	BOLT	2
7	852828	安装板	PLATE	1
8	8528161	螺母	NUT	2
8	82382M	螺母	NUT	2
9	852829	减震器	DAMPER	1
10	8527832	衬垫	GASKET	1
11	8528143	衬套	BUSHING	1
12	852824	摩擦片	FRICTION PLATE	1
13	91637M	密封件	SEAL	1
14	84830M	螺栓	BOLT	1
15	82369M	接头	FITTING	1
16	81955M	衬套	BUSHING	1
17	8527961	O型圈	O-RING	1
18	8528144	衬套	BUSHING	1
19	84037M	橡胶支座	RUBBER MOUNT	2
20	8528291	安装减震器	MOUNT DAMPER	1
21	85277610	螺栓	BOLT	2
22	82214M	垫圈	WASHER	4
23	8527769	螺栓	BOLT	2
24	8528301	下安装座壳体	HOUSING Lower Mount	2
25	8527741	电缆	CABLE	1
26	8528162	螺母	NUT	4
