水星 Mercury 15 HP SEAPRO XD 9927000 THRU 0P016999 - 爆炸图零件明细

两冲程 化油器 · Belgium - Cat.# 90-1858394 · 共 28 个部位 · 1093 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
0	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
0	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
0	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	1
0	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
0	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	1
0	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
0	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	1
0	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
0	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	1
0	90983A5	起动机转换套件	CONVERSION KIT Starter Motor	1
0	823609A7	舵柄启动开关转换套件	CONVERSION KIT Tiller Handle Start Switch	1
0	12334A2	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
0	42805A6	遥控安装套件(6/8/9/9/15马力)	ATTACHING KIT Remote Control (6/8/9/9/15 Hp)	1
0	821190A3	侧移转换套件	CONVERSION KIT Side Shift	1
0	12426A7	延长套件	EXTENSION KIT	1
0	830578A1	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
0	828517A1	化油器防冰套件	ANTI-ICING KIT Carburetor	1
0	14586A3	节温器套件	THERMOSTAT KIT	1
0	7370A40	高能点火套件	HIGH ENERGY IGNITION KIT	1
0	42282A4	照明线圈套件	COIL KIT Lighting	1
0	95845A5	照明调节器套件	REGULATOR KIT Lighting	1
0	62351A10	蓄电池充电套件	CHARGING KIT Battery	1
0	12612Q2	冲洗附件	FLUSHING ATTACHMENT	1
0	14171Q2	电机锁	MOTOR LOCK	1
0	11606A1	右舷安装套件	ATTACHING KIT Starboard	1
0	11606A2	左舷安装套件	ATTACHING KIT Port	1
0	12569A1	线缆滑轮安装套件	ATTACHING KIT Cable And Pulley	1

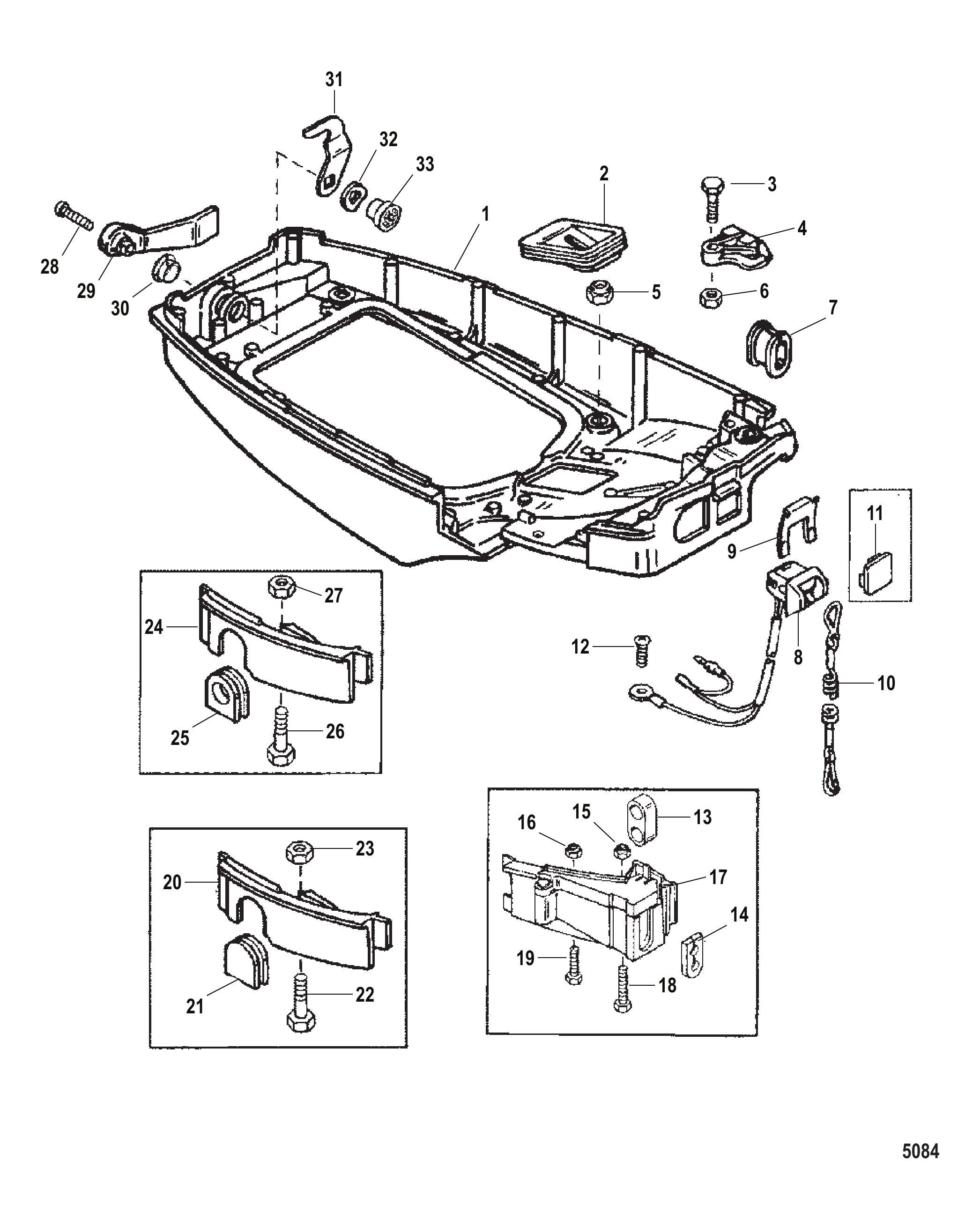

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	9682A8	下机罩	BOTTOM COWL	1
2	17231	换挡轴护套	GROMMET Shift Shaft	1
3	4000332	螺钉(M6x35)	SCREW (M6 x 35)	1
4	17223	线束盖	COVER Harness	1
5	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
6	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	17226	线束护套	GROMMET Wire Harness	1
8	826677A3	停机开关总成	SWITCH ASSEMBLY Stop	1
9	120441	黄铜固定座	RETAINER Brass	1
9	8M0032846	黄铜固定座	RETAINER Brass	1
10	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
11	17230	堵头	PLUG	1
12	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
13	39519	杯套	CUP	1
14	8243641	侧盖护套	GROMMET Side Cover	1
15	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
16	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
17	823837A8	侧盖	SIDE COVER	1
17	8M0053899	遥控装置	REMOTE CONTROL	1
18	4000329	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
18	8M0206596	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
19	4000328	螺钉(M6 x 16)	SCREW (M6 x 16)	1
19	8M0214928	螺钉(M6 x 16)	SCREW (M6 x 16)	1
20	824367F1	侧盖	SIDE COVER	1
20	8M0054857	侧盖	COVER-SIDE	1
21	824362	护孔环	GROMMET	1
22	4000329	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
22	8M0206596	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
23	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
24	824367F1	侧盖	SIDE COVER	1
24	8M0054857	侧盖	COVER-SIDE	1
25	824361	护孔环	GROMMET	1
26	4000329	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
26	8M0206596	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
27	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
28	852530	螺钉（.250-20 x 1.50）	SCREW (.250-20 x 1.50)	1
29	17220	罩壳锁杆	LEVER Cowl Latch	1
30	812707	衬套	BUSHING	1
31	816202	锁钩	HOOK Latch	1
32	37642	波形垫圈	WAVE WASHER	1
33	17224	锁紧螺母	NUT Latch Retaining	1

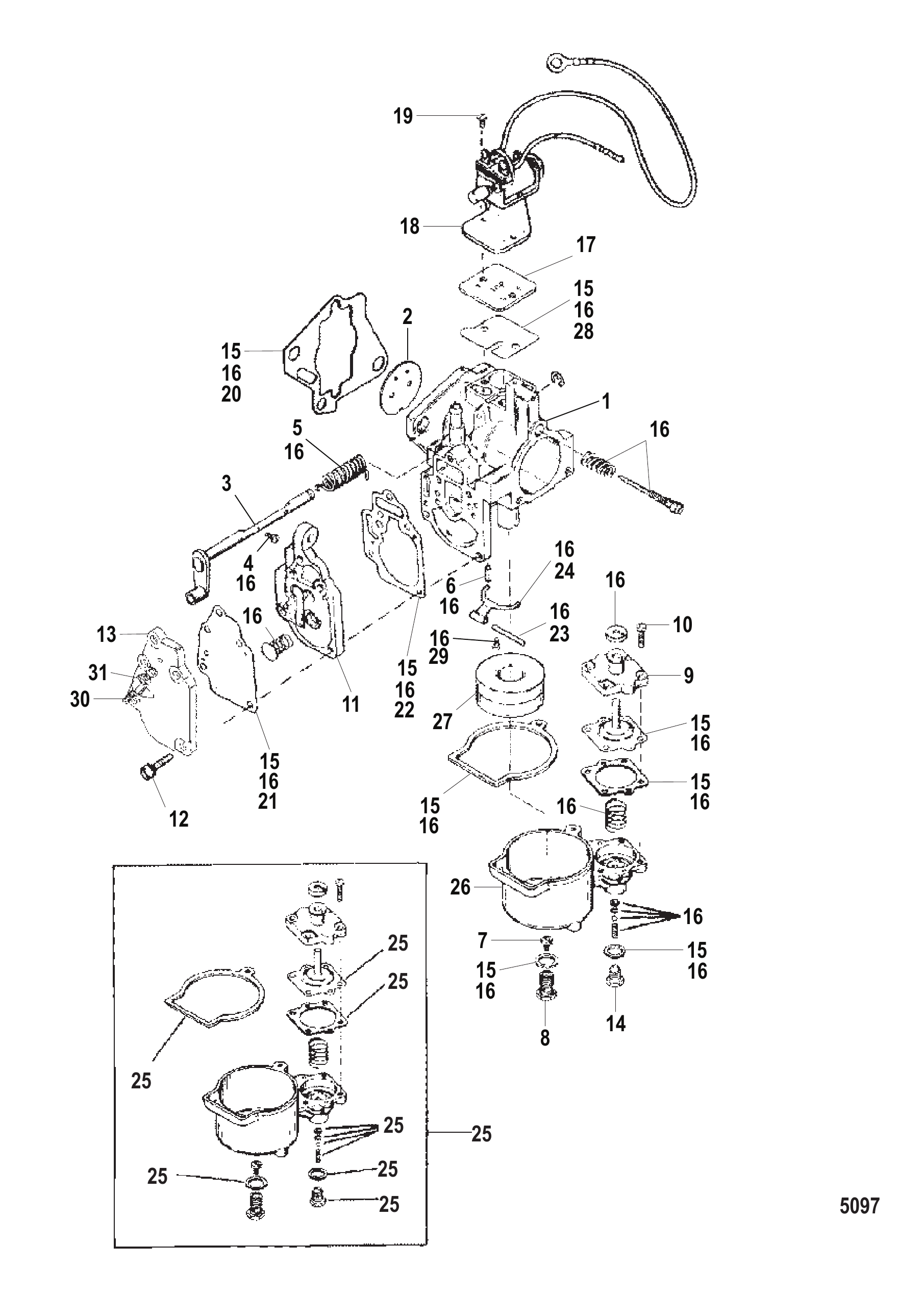

图 3化油器（20/25/JET 20） Carburetor (20/25/JET 20)

REF	零件编号	中文名称	英文名称	数量
1	823907T5	化油器 (WMC-52A) (20马力)	CARBURETOR (WMC-52A) (20 Hp)	1
1	823907T9	化油器 (WMC-64) (20马力)	CARBURETOR (WMC-64) (20 Hp)	1
1	823907T12	化油器 (WMC-85A)	CARBURETOR (WMC-85A)	1
1	823907A16	化油器维修包 (WMC-85) (20马力)	CARBURETOR KIT (WMC-85) (20Hp)	1
1	817405T11	化油器 (WMC-53A) (25马力/喷口20)	CARBURETOR (WMC-53A) (25Hp/Jet 20)	1
1	817405T23	化油器	CARBURETOR	1
1	817405T16	化油器 (WMC-65) (25马力/喷口20)	CARBURETOR (WMC-65) (25Hp/Jet 20)	1
1	817405T23	化油器	CARBURETOR	1
1	817405A22	化油器维修包 (WMC-87) (25马力/喷口20)	CARBURETOR KIT (WMC-87) (25 Hp/Jet 20)	1
1	817405T23	化油器	CARBURETOR	1
2	815133	油门阀	VALVE Throttle	1
2	96461	油门阀	VALVE Throttle	1
3	96951	油门轴	SHAFT Throttle	1
4	8M0138645	螺钉	SCREW	1
5	804996	弹簧	SPRING	1
6	803861	进油针阀	VALVE Inlet Needle	1
7	7394	量孔 (.044)	JET (.044)	1
7	3796	量孔 (.076)	JET (.076)	1
8	9171	堵头	PLUG	1
9	823648	膜片盖	COVER Diaphragm	1
10	9697	螺钉	SCREW	4
11	15827A1	本体	BODY	1
11	9702	盖/燃油泵套件	COVER/FUEL PUMP KIT	1
12	9643	螺钉	SCREW	5
13	96371	燃油泵盖	COVER Fuel Pump	1
14	9762	堵头	PLUG	1
15	97611	衬垫/膜片套件	GASKET/DIAPHRAGM KIT	1
16	8237072	维修套件	REPAIR KIT	1
17	9699	手动挡板	PLATE Manual	1
18	823433	电动阻风门	CHOKE Electric	1
19	9696	螺钉	SCREW	2
20	192061	化油器衬垫	GASKET Carburetor	1
21	9635	膜片/衬垫	DIAPHRAGM/GASKET	1
22	9633	衬垫	GASKET	1
23	F10064	轴	SHAFT	1
24	824401	浮子杆	LEVER Float	1
25	9844A1	启动泵/喷油器维修包	SERVICE KIT Primer/Injector	1
26	9164	燃油杯	BOWL Fuel	1
27	91691	浮子	FLOAT	1
28	44426	衬垫	GASKET	1
29	5902	螺钉(#6-32 x .187)	SCREW (#6-32 x .187)	1
30	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
31	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
-	41499A87	衬垫套件	GASKET SET	1
-	41499A88	衬垫套件	GASKET SET	1
-	804946T02	动力头总成	POWERHEAD ASSEMBLY	1

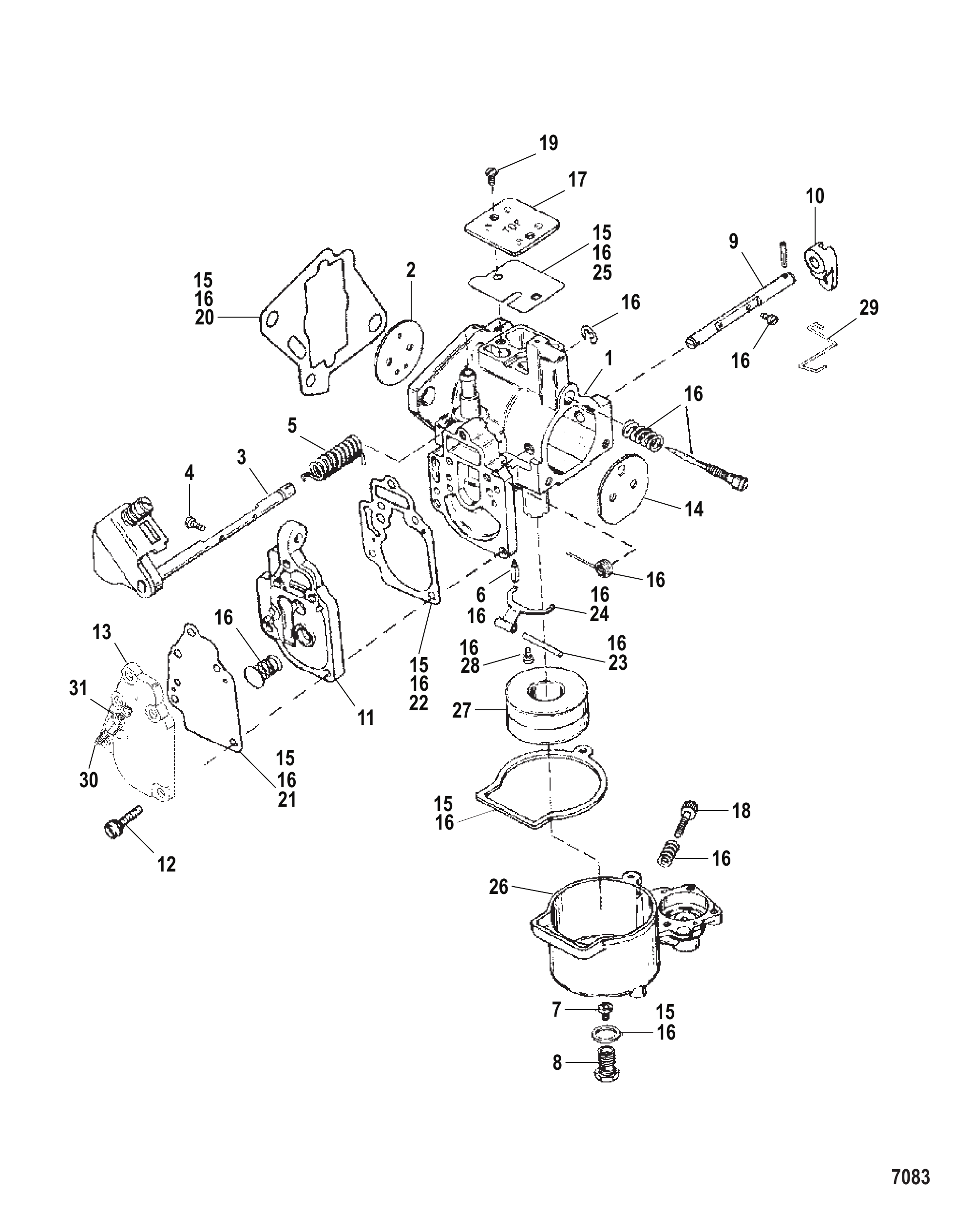

图 4化油器（SeaPro/Marathon 15/25 & Super 15） Carburetor (SeaPro/Marathon 15/25 & Super 15)

REF	零件编号	中文名称	英文名称	数量
1	817405T12	化油器 (WMC-54A)	CARBURETOR (WMC-54A)	1
1	823907T5	化油器 (WMC-52A)	CARBURETOR (WMC-52A)	1
1	823907T12	化油器 (WMC-85A)	CARBURETOR (WMC-85A)	1
1	823907T6	化油器 (WMC-56A)	CARBURETOR (WMC-56A)	1
1	823907T13	化油器 (WMC-86)	CARBURETOR (WMC-86)	1
2	96461	油门阀	VALVE Throttle	1
2	815133	油门阀	VALVE Throttle	1
3	96951	油门轴	SHAFT Throttle	1
4	8M0138645	螺钉	SCREW	1
5	804996	弹簧	SPRING	1
6	803861	进油针阀	VALVE Inlet Needle	1
7	6201	量孔(.080)	JET (.080)	1
7	5317	量孔(.046)	JET (.046)	1
8	9171	堵头	PLUG	1
9	8113541	阻风门轴	SHAFT Choke	1
10	811805	阻风门杆	LEVER Choke	1
11	15827A1	本体	BODY	1
11	9702	盖/燃油泵套件	COVER/FUEL PUMP KIT	1
12	9643	螺钉	SCREW	5
13	96371	燃油泵盖	COVER Fuel Pump	1
14	811806	阻风门阀	VALVE Choke	1
15	97611	衬垫/膜片套件	GASKET/DIAPHRAGM KIT	1
16	8237072	维修套件	REPAIR KIT	1
17	9699	安装板	PLATE	1
18	811360	浮子室放油螺钉	SCREW Bowl Drain	1
19	9696	螺钉	SCREW	2
20	192061	化油器衬垫	GASKET Carburetor	1
21	9635	膜片/衬垫	DIAPHRAGM/GASKET	1
22	9633	衬垫	GASKET	1
23	F10064	轴	SHAFT	1
24	824401	浮子杆	LEVER Float	1
25	44426	衬垫	GASKET	1
26	811353	燃油杯	BOWL Fuel	1
27	91691	浮子	FLOAT	1
28	5902	螺钉(#6-32 x .187)	SCREW (#6-32 x .187)	1
29	817425	阻风门连杆	LINK Choke	1
30	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
31	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
-	41499A87	衬垫套件	GASKET SET	1
-	41499A88	衬垫套件	GASKET SET	1
-	804946T02	动力头总成	POWERHEAD ASSEMBLY	1

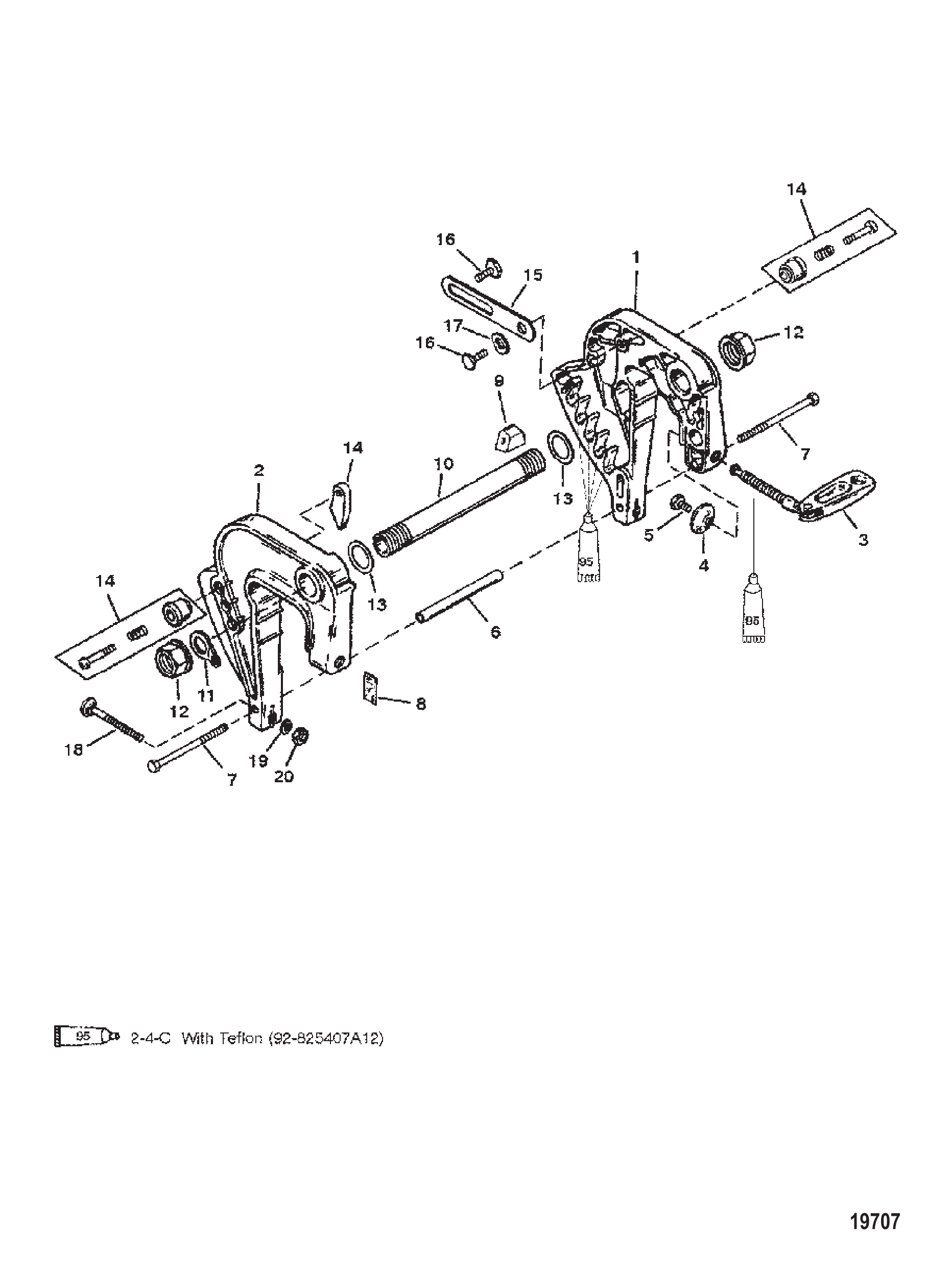

图 5夹紧支架总成 Clamp Bracket Assembly

REF	零件编号	中文名称	英文名称	数量
1	8894A8	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8894A9	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8894A8	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A6	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A7	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A6	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
3	92767A3	蝶形螺丝总成 (16 mm)	THUMB SCREW ASSEMBLY (16 mm)	2
4	73719		WASHER Thumb Screw	2
4	818884	垫圈	WASHER	2
5	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
6	818539	隔套	SPACER	1
6	8M0084719	隔套	SPACER	1
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	2
8	12869	倾斜位置标贴	DECAL Tilt Position	1
9	814427	倾斜锁定滑块	SHUTTLE Tilt Lock	1
10	42078	倾斜管	TILT TUBE	1
11	30954		CLIP Safety	1
11	8M0085928	卡扣	CLIP	1
12	93164		NUT (.875) Tilt Tube	2
13	71421		WASHER Nylon Tilt Tube	2
14	42390A1	倾斜回位杆总成	LEVER ASSEMBLY Tilt Return	2
15	90901		STRAP Tilt Stop - Port Side	1
16	42498		SCREW (M6 x 1.0) Strap to Clamp Bracket	2
17	31030	倾斜止动带螺钉波形垫圈	WAVE WASHER Tilt Stop Strap Screw	1
18	43216	螺栓 (.250-20 x 3.50) 夹紧支架至艉板	BOLT (.250-20 x 3.50) Clamp Bracket to Transom	2
19	67983		WASHER Clamp Bracket Bolt	2
20	13855	螺母 (.250-20) 夹紧支架螺栓	NUT (.250-20) Clamp Bracket Bolt	2
20	8267118	螺母 (.250-20)	NUT (.250-20)	2

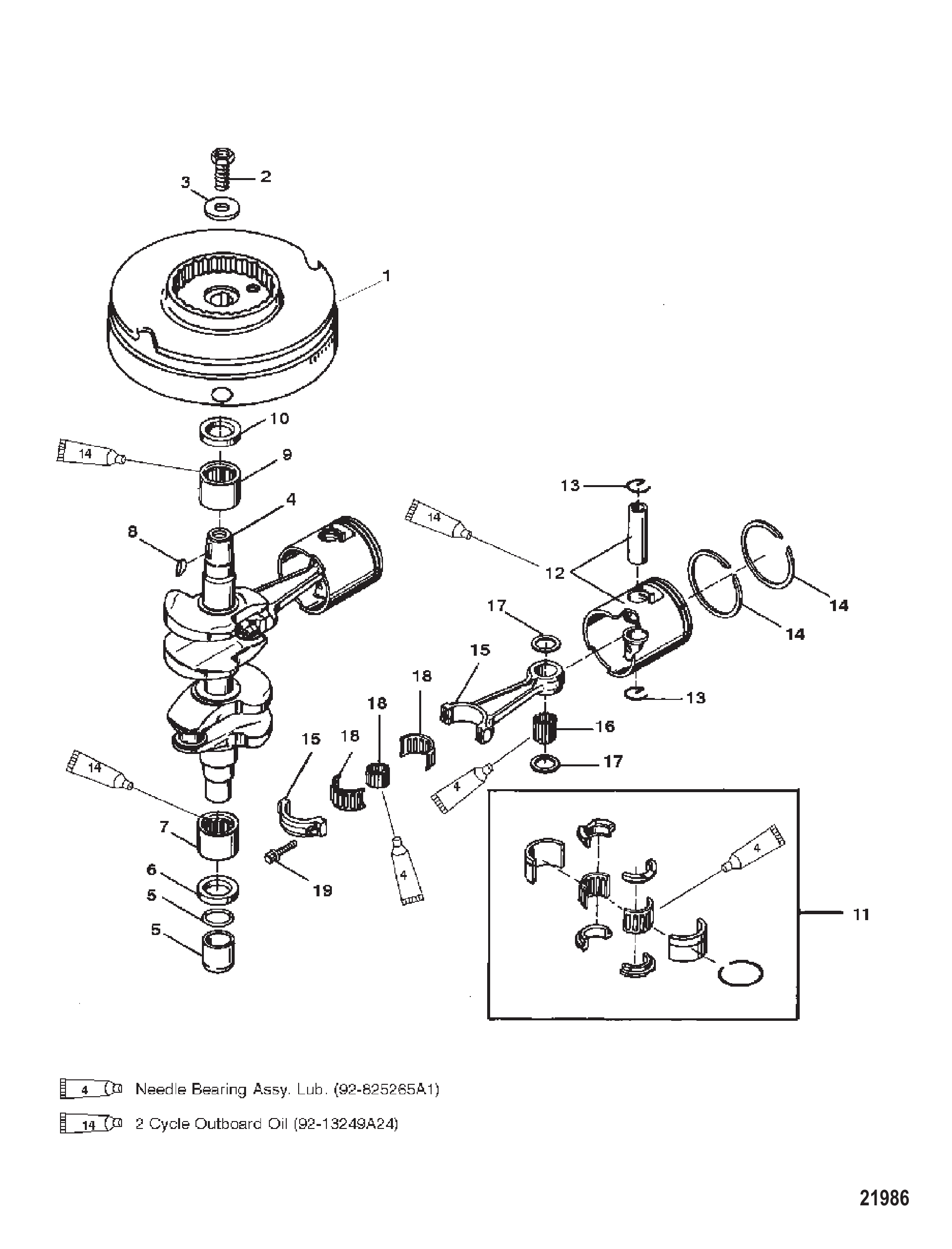

图 6曲轴、活塞与飞轮 Crankshaft, Pistons and Flywheel

REF	零件编号	中文名称	英文名称	数量
1	818354A2	飞轮	FLYWHEEL	1
2	97359A1	飞轮至曲轴螺钉总成	SCREW ASSEMBLY Flywheel to Crankshaft	1
3	86496	飞轮螺钉垫圈	WASHER Flywheel Screw	1
4	823105A1	曲轴总成	CRANKSHAFT ASSEMBLY	1
4	823105T1	曲轴总成	CRANKFHAFT ASSY	1
5	822445A2	耐磨套	WEAR SLEEVE	1
6	85107	曲轴下油封	SEAL Oil Crankshaft - Lower	1
7	85113	下滚柱轴承	BEARING Roller Lower	1
7	85113T	下滚柱轴承	BEARING Roller - Lower	1
8	20094		KEY Woodruff Flywheel Drive	1
9	85114	上上滚柱轴承	BEARING Roller - Upper Upper	1
9	85114T	上滚柱轴承	BEARING Roller - Upper	1
10	859741	曲轴上油封	SEAL Oil Crankshaft-Upper	1
11	86992A5	中央主轴承总成	BEARING ASSEMBLY Center Main	1
11	8M0113968	中央主轴承	BEARING-CENTER/MA	1
12	9104A19	活塞总成	PISTON ASSEMBLY	2
12	9104T19	活塞总成	PISTON ASSEMBLY	2
12	821968A3	活塞总成	PISTON ASSEMBLY	2
12	879878T5	活塞总成	PISTON ASSEMBLY	2
13	47276	锁紧环	LOCK RING	4
13	828119	活塞销锁环	LOCK RING Piston Pin	4
14	827491A12	活塞环组	RING SET Piston	1
15	8835A2	连杆总成	CONNECTING ROD ASSEMBLY	2
15	8835A4	连杆总成	CONNECTING ROD ASSEMBLY	2
16	98295	活塞端滚针轴承	BEARING Needle Piston End	54
17	42025	定位滚针轴承	BEARING Locating - Needle Bearing	4
17	8M0012294	止推垫圈	WASHER-THRUST	4
18	41620A1	滚柱轴承总成	BEARING ASSEMBLY Roller	2
18	879877A1	滚柱轴承总成	BEARING ASSEMBLY Roller	2
19	91012	螺钉(0.250-28特殊)	SCREW (.250-28 Special)	4
-	41670A94	衬垫套件	GASKET SET	1
-	808618A94	动力头总成	POWERHEAD ASSEMBLY	1
-	879731T97	PH 15 2S	PH 15 2S	1
-	808618A95	动力头总成	POWERHEAD ASSEMBLY	1
-	879731T97	PH 15 2S	PH 15 2S	1

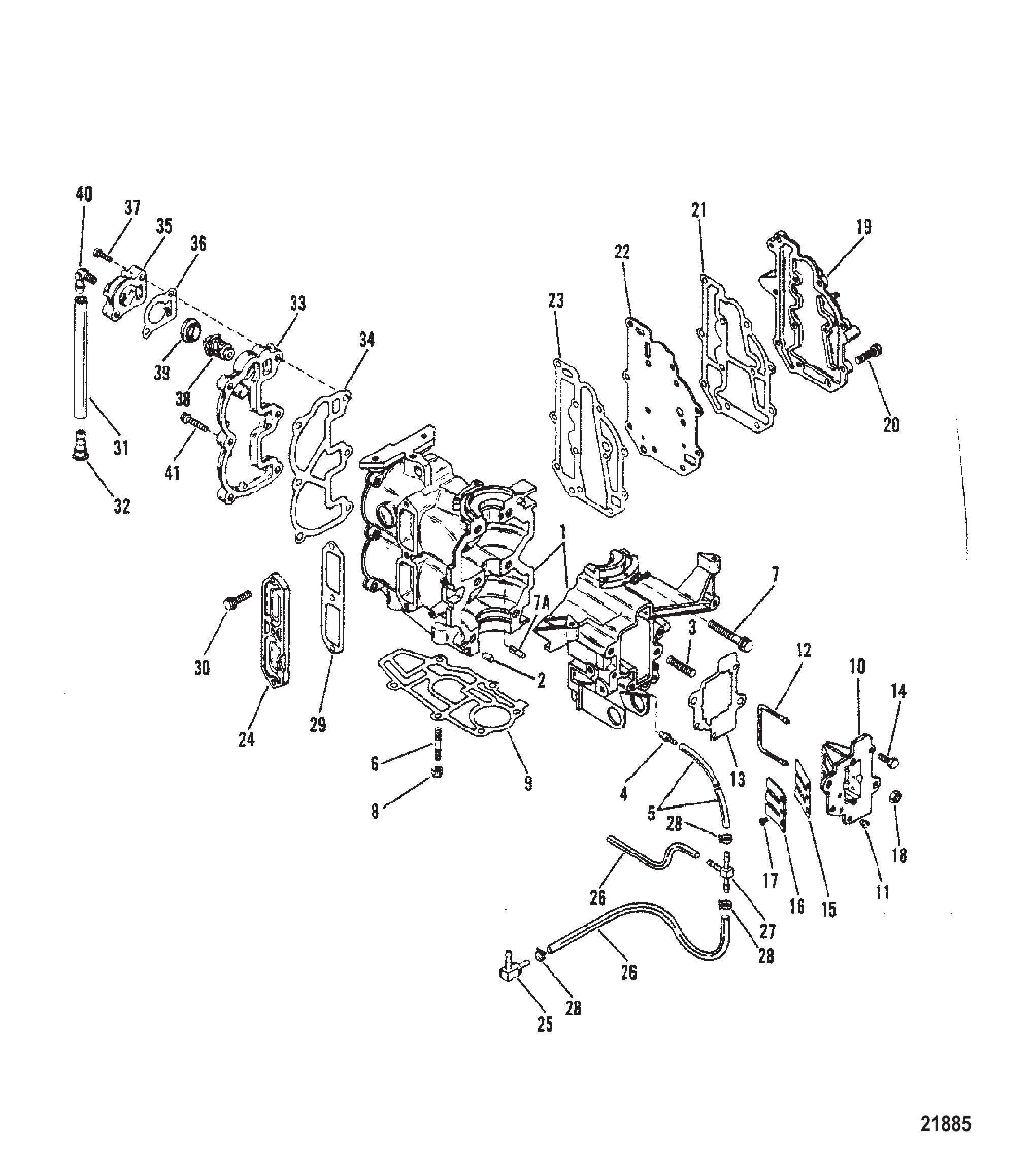

图 7气缸体与盖 Cylinder Block and Covers

REF	零件编号	中文名称	英文名称	数量
1	8473A13	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	8473T20	气缸体	CYLINDER BLOCK	1
1	8473A12	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	8473T21	气缸体	CYLINDER BLOCK	1
1	9727A2	气缸体	CYLINDER BLOCK	1
1	9727T2	气缸体	CYLINDER BLOCK	1
2	85171	气缸体定位销	PIN Dowel CYLINDER BLOCK	2
3	42463	化油器螺柱	STUD CARBURETOR	2
3	424632	双头螺柱(M8x37.1)	STUD (M8 x 37.1)	2
4	42698	泄放软管止回阀	CHECK VALVE BLEED HOSE	1
4	426982	止回阀	CHECK VALVE	1
5	1383556	泄放软管	HOSE BLEED	1
5	99130100	软管-48英寸	TUBING-48 INCH	1
6	42984	气缸体螺柱	STUD CYLINDER BLOCK	2
6	8161949	双头螺柱(M6 x 44)	STUD (M6 x 44)	2
7	421251	螺钉(M8x55)曲轴箱至气缸体	SCREW (M8 x 55) CRANKCASE TO CYLINDER BLOCK	6
7	42125	螺钉(M8x55)	SCREW (M8 x 55)	6
7A	17866	槽销	PIN Groove	1
8	400634	螺母(M6)气缸体螺柱	NUT (M6) CYLINDER BLOCK STUD	2
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
9	191861	动力头衬垫	GASKET Powerhead	1
10	42381A2	簧片阀总成	REED BLOCK ASSEMBLY	1
10	828435A3	簧片阀组	REED BLOCK	1
11	42657A1	止回阀	CHECK VALVE	1
11	42657A3	止回阀	CHECK VALVE	1
12	42137	簧片阀密封件	SEAL REED BLOCK	1
13	195981	簧片阀衬垫	GASKET REED BLOCK	1
13	195982	衬垫	GASKET	1
14	4000171	螺钉(M6x16)簧片阀	SCREW (M6 x 16) REED BLOCK	3
15	42044	簧片	REED	2
15	825141	簧片	REED	2
16	179031	簧片止挡	STOP Reed	2
16	828435A3	簧片阀组	REED BLOCK	2
17	4005764	螺钉(M3.5x8)簧片固定	SCREW (M3.5 x 8) REED ATTACHING	6
18	400213	螺母(M8)不锈钢化油器螺柱	NUT (M8) Stainless Steel CARBURETOR STUD	2
19	42521	排气盖	COVER EXHAUST	1
19	8M0048005	排气盖总成	COVER EXHAUST MAN	1
20	40062129	螺钉(M6x25)排气盖至气缸体	SCREW (M6 x 25) EXHAUST COVER TO CYLINDER BLOCK	11
21	19185	排气盖衬垫	GASKET EXHAUST COVER	1
22	423651	挡板	PLATE Baffle	1
22	42365	挡板	PLATE Baffle	1
23	19184	挡板衬垫	GASKET BAFFLE PLATE	1
24	19107F1	进气盖	COVER Intake	1
25	56759	倒钩接头	FITTING Barbed	1
24	17863A1	进气盖总成	COVER ASSEMBLY Intake	1
25	15133	接头	FITTING	1
26	1383556	软管	HOSE	2
26	99130100	软管-48英寸	TUBING-48 INCH	2
27	59169	接头	FITTING	1
27	59169003	三通接头	FITTING Tee	1
28	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
29	192031	进气盖衬垫	GASKET INTAKE COVER	1
30	40062129	螺钉(M6x25)盖至气缸体	SCREW (M6 x 25) COVER TO CYLINDER BLOCK	3
31	99127109	示警管(57英寸散装)	LINE (57.00 Inches Bulk) TELL TALE	1
31	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
32	94848	示警软管接头-底部罩	FITTING TELL TALE HOSE-BOTTOM COWL	1
33	8906A1	盖总成	COVER ASSEMBLY	1
33	8906A02	盖总成	COVER ASSEMBLY	1
34	192071	衬垫	GASKET	1
34	19207002	衬垫	GASKET	1
35	146732	节温器盖	COVER THERMOSTAT	1
35	8M0039352	盖板	COVER	1
36	192051	衬垫	GASKET	1
36	19205002	衬垫	GASKET	1
37	40062129	螺钉(M6x25)	SCREW (M6 x 25)	2
38	14586	节温器(120)	THERMOSTAT (120)	1
39	62386	节温器衬垫	GASKET THERMOSTAT	1
39	8M0204714	衬垫@4	GASKET @4	1
40	29111	连接器(直型)(新设计)	CONNECTOR (STRAIGHT)(NEW DESIGN)	1
40	291112	接头	FITTING	1
40	99664	弯头(旧设计)	ELBOW (OLD DESIGN)	1
40	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
41	40062129	螺钉(M6x25)盖固定	SCREW (M6 x 25) COVER ATTACHING	6
-	12893A87	动力头总成	POWERHEAD ASSEMBLY	1
-	12893T97	动力头总成	POWERHEAD ASSEMBLY	1
-	12893A92	动力头总成	POWERHEAD ASSEMBLY	1
-	12893T97	动力头总成	POWERHEAD ASSEMBLY	1
-	811686A92	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	811686T97	动力头总成	POWERHEAD ASSEMBLY	1
-	19072A88	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	19072T88	船用动力头	POWERHEAD MARINE	1

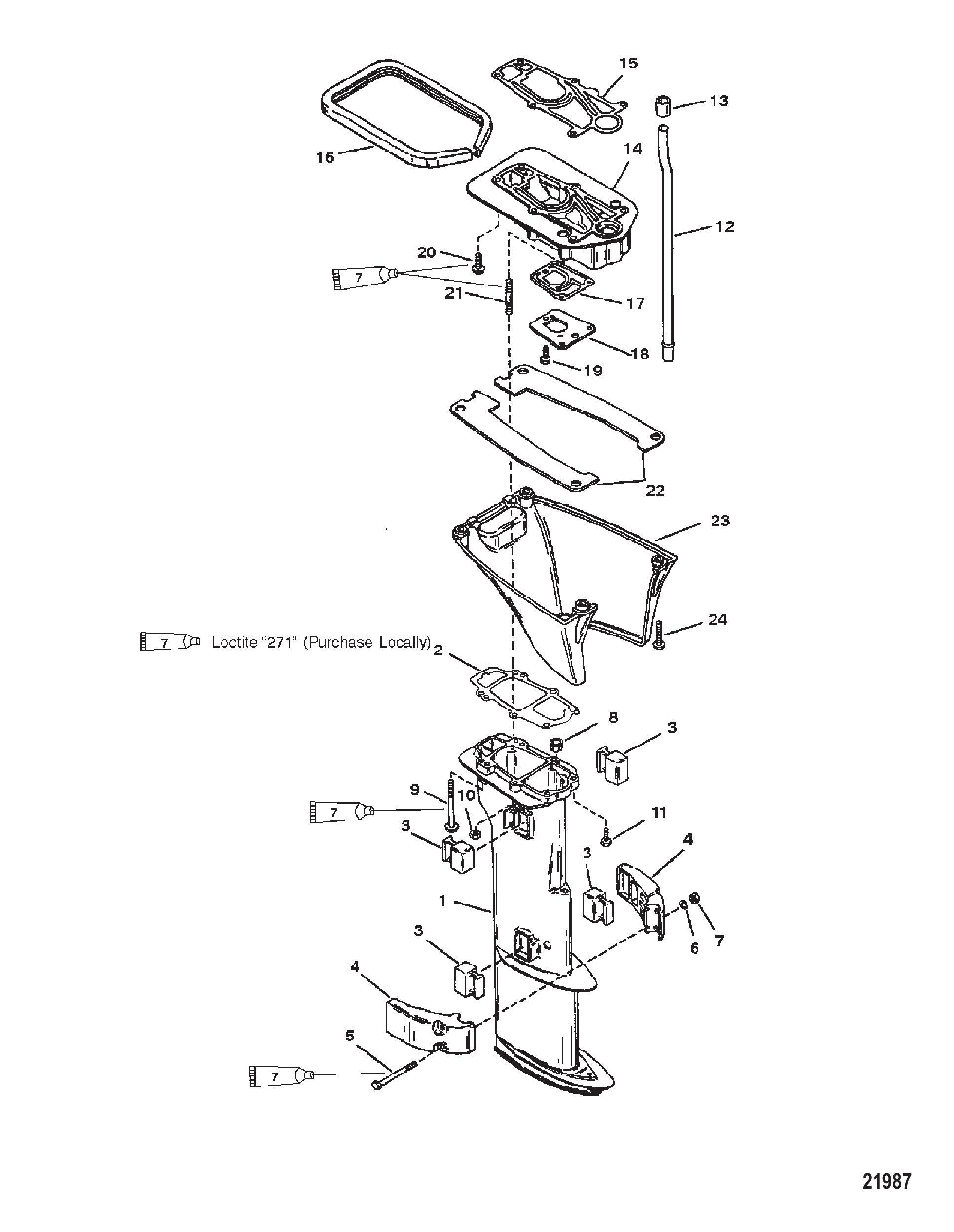

图 8驱动轴壳体总成 Driveshaft Housing Assembly

REF	零件编号	中文名称	英文名称	数量
1	822154A1	壳体总成(短型)(黑色)	HOUSING ASSEMBLY (SHORT) (BLACK)	1
1	822155A1	壳体总成(长型)(黑色)	HOUSING ASSEMBLY (LONG) (BLACK)	1
1	822154A2	壳体总成(短型)(灰色)	HOUSING ASSEMBLY (SHORT) (GRAY)	1
1	822155A2	壳体总成(长型)(灰色)	HOUSING ASSEMBLY (LONG) (GRAY)	1
2	195992	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
3	421892	支架	MOUNT	4
3	8M0039074	支架	MOUNT	4
4	42374F6	安装盖(黑色)	COVER Mount (BLACK)	2
4	42374F5		COVER Mount (GRAY)	2
4	42374F6	安装盖	COVER Mount	2
5	4009238		SCREW (M6 x 80) Mount Cover	2
6	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
7	400212		NUT (M6) Stainless Steel Cover Screw	2
8	445551	轴承座(长型)	BLOCK Bearing (LONG)	1
9	4010775	螺钉 (M8 x 75)	SCREW (M8 x 75)	2
10	400634	螺母 (M6)	NUT (M6)	2
10	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	40011131	螺钉(M6 x 35) 不锈钢	SCREW (M6 x 35) Stainless Steel	2
12	421233	水管(短型)	TUBE Water (SHORT)	1
12	421222	水管(长型)	TUBE Water (LONG)	1
13	42380	水管密封件	SEAL Water Tube	1
13	42380001	水管密封件	SEAL Water Tube	1
14	8215752	适配板	ADAPTER PLATE	1
15	416705	适配板垫片	GASKET Adaptor Plate	1
15	41670006	适配板垫片	GASKET Adaptor Plate	1
16	158664	适配板密封件	SEAL Adaptor Plate	1
17	822153	排气管衬垫	GASKET Exhaust Tube	1
17	8221531	衬垫	GASKET	1
18	822152	安装板	PLATE	1
19	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	3
19	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	3
20	8240717	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
21	42984	螺柱 (M6 x 1 x 40)	STUD (M6 x 1 x 40)	2
21	8161949	双头螺柱(M6 x 44)	STUD (M6 x 44)	2
22	8161411	微调盖板	PLATE Trim Cover	2
23	821863F2	配平盖(黑色)	TRIM COVER (BLACK)	1
23	821863F3	配平盖(灰色)	TRIM COVER (GRAY)	1
24	40011130	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	4
-	41670A94	衬垫套件	GASKET SET	1

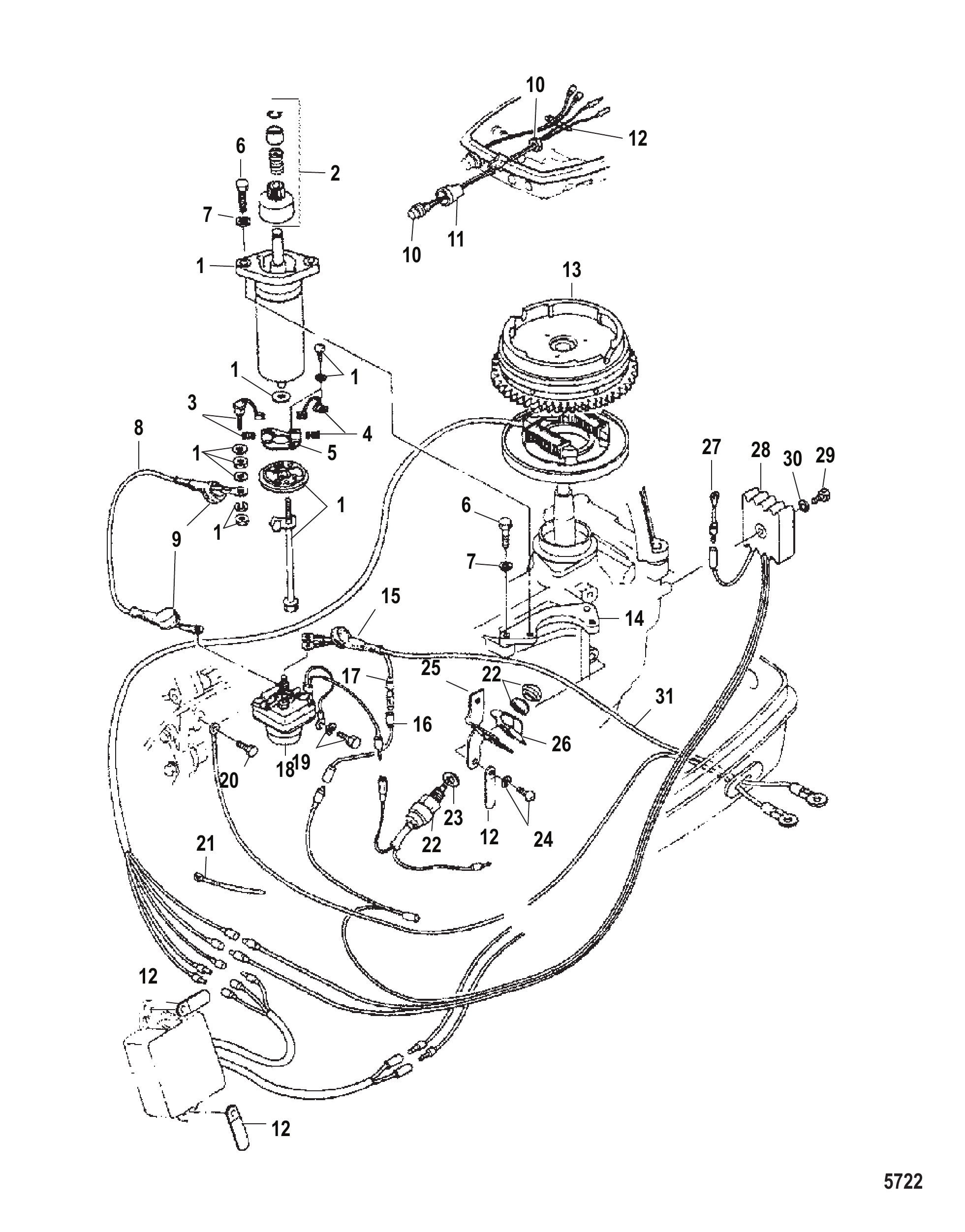

图 9电动启动组件 Electric Start Components

REF	零件编号	中文名称	英文名称	数量
-	884017A1	电动起动机套件	STARTER MOTOR KIT Electric	1
1	803835A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	803835T01	启动马达	STARTER MOTOR	1
2	803836	小齿轮	PINION	1
3	803837	电刷组(正极)	BRUSH SET (Positive)	1
4	8038371	电刷组(负极)	BRUSH SET (Negative)	1
5	803838	电刷架	HOLDER Brush	1
6	161267	螺栓	BOLT	4
7	17025	锁紧垫圈	LOCKWASHER	4
8	8538151	启动机电缆总成	CABLE ASSEMBLY Starter	1
8	8M0069818	接地电缆	CABLE Ground	1
9	8538161	盖帽	CAP	2
10	853820A1	主开关	MAIN SWITCH	1
11	853821	保护器	PROTECTOR	1
12	803563	卡箍	CLAMP	4
12	803563005	卡箍	CLAMP	4
13	8037001	飞轮(配线齿轮)	FLYWHEEL (Wiring Gear)	1
13	8M0119848	飞轮	FLYWHEEL	1
14	803839	支架	BRACKET	1
15	853816	盖帽	CAP	1
16	853813A1	保险丝线束总成	WIRE ASSEMBLY Fuse	1
17	853814	保险丝	FUSE	1
18	853809	启动电磁阀	SOLENOID Starter	1
18	853809T	电磁阀	SOLENOID	1
19	162235	螺栓	BOLT	1
20	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
21	815044	塑料卡箍	CLAMP Plastic	AR
21	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
22	803840	空档开关	SWITCH Neutral	1
22	8M0127937	空档开关	SWITCH Neutral	1
23	803842	隔套	SPACER	1
24	85554411	螺钉	SCREW	2
25	8037151	支架	BRACKET	1
26	803841	执行器	ACTUATOR	1
27	803820	接地线	GROUND WIRE	1
28	8538116	整流器	RECTIFIER	1
29	16123	螺钉(25毫米)	SCREW (25 mm)	1
30	16079	锁紧垫圈	LOCKWASHER	1
31	853815	蓄电池线	WIRE Battery	1
31	8M0069793	蓄电池电缆	BATTERY CABLE	1

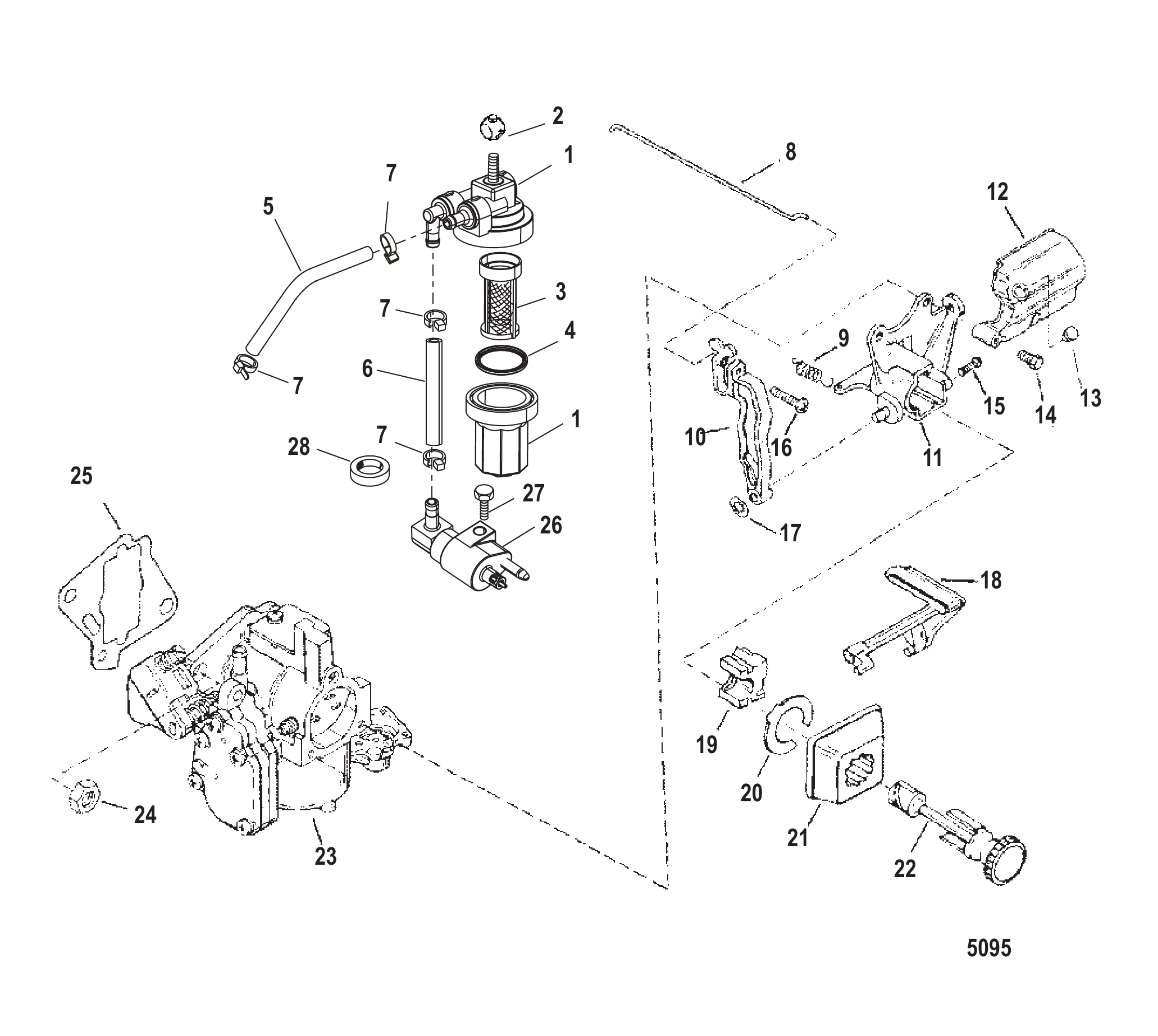

图 10燃油系统组件 Fuel Stystem Components

REF	零件编号	中文名称	英文名称	数量
1	87946A15	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
2	91935	钢球	BALL	1
2	858731	球形燃油滤清器	BALL Fuel Filter	1
3	87946A3	滤清器总成	FILTER ASSEMBLY	1
3	87946Q04	燃油滤清器套件	FILTER KIT Fuel	1
4	98277	密封件	SEAL	1
4	897536	密封件	SEAL	1
5	830756109	软管(57.00英寸整卷)(裁切至7.50英寸)	HOSE (57.00 Inches Bulk) (Cut to 7.50 Inches)	1
5	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
6	830756109	软管(57.00英寸整卷)(裁切至5.50英寸)	HOSE (57.00 Inches Bulk) (Cut to 5.50 Inches)	1
6	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
7	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
8	127331	怠速线	IDLE WIRE	1
8	127332	快怠速线	WIRE Fast Idle	1
8	825063	快怠速线	WIRE Fast Idle	1
8	825063	快怠速线	WIRE Fast Idle	1
9	11277	张力弹簧	SPRING Tension	1
9	112771	张力弹簧	SPRING Tension	1
9	112771	张力弹簧	SPRING Tension	1
10	128053	快怠速杆	LEVER Fast Idle	1
10	128054	快怠速杆	LEVER Fast Idle	1
10	128054	快怠速杆	LEVER Fast Idle	1
11	12803	启动泵支架	BRACKET Primer	1
12	174421	化油器盖	COVER Carburetor	1
13	47579	堵头	PLUG	1
14	40011110	螺钉(M5×30不锈钢)	SCREW (M5 x 30) Stainless Steel	2
15	79965	螺丝 (#8-32 x .500) 不锈钢	SCREW (#8-32 x .500) Stainless Steel	1
16	79964	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	1
16	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	1
17	821979	螺母	NUT	1
18	112731	启动泵杆	LEVER Primer	1
19	11280	凸轮块	CAM BLOCK	1
20	11278	固定夹	CLIP Retaining	1
21	172291	阻风门面板	BEZEL Choke	1
22	128022	启动泵旋钮	PRIMER KNOB	1
23	823907A4	化油器	CARBURETOR	1
23	823907T12	化油器 (WMC-85A)	CARBURETOR (WMC-85A)	1
23	817405A11	化油器	CARBURETOR	1
23	817405T23	化油器	CARBURETOR	1
23	8888A12	化油器	CARBURETOR	1
23	8888T20	化油器	CARBURETOR	1
23	8889A15	化油器	CARBURETOR	1
23	8889T21	化油器	CARBURETOR	1
23	8889A15	化油器	CARBURETOR	1
23	8889T21	化油器	CARBURETOR	1
24	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
25	192061	化油器衬垫	GASKET Carburetor	1
26	15781A9	燃油连接套件	CONNECTOR KIT Fuel	1
27	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
27	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
28	18202	护孔环	GROMMET	1
-	41499A87	衬垫套件	GASKET SET	1
-	41499A88	衬垫套件	GASKET SET	1
-	90885A97	动力头总成	POWERHEAD ASSEMBLY	1
-	804946T02	动力头总成	POWERHEAD ASSEMBLY	1

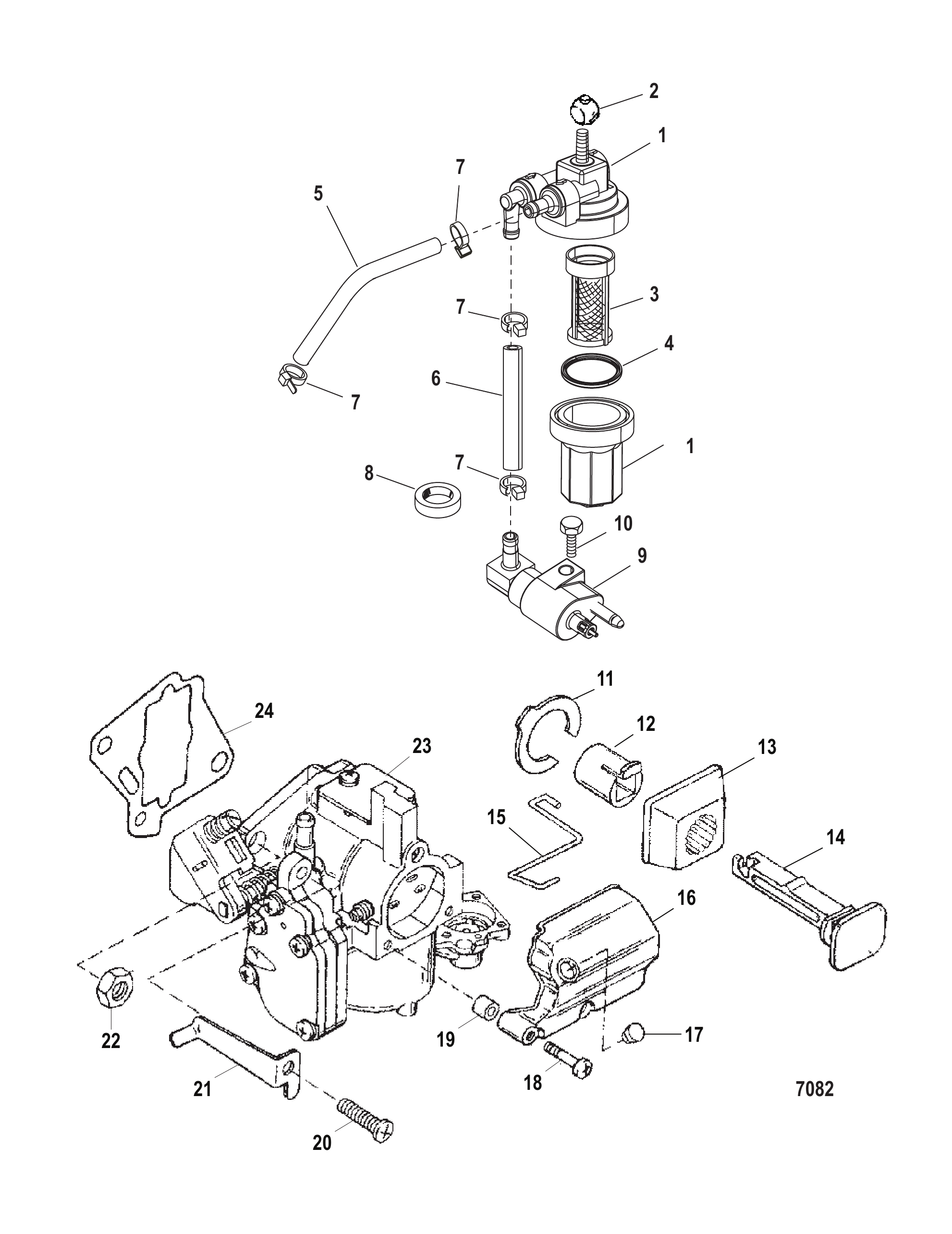

图 11燃油系统组件（商用发动机） Fuel System Components (Commercial Engines)

REF	零件编号	中文名称	英文名称	数量
1	87946A15	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
2	858731	球形燃油滤清器	BALL Fuel Filter	1
3	87946Q04	燃油滤清器套件	FILTER KIT Fuel	1
4	98277	密封件	SEAL	1
4	897536	密封件	SEAL	1
5	830756109	软管 (57.00英寸整卷) (裁切为7.50英寸)	HOSE (57.00 Inches Bulk) (Cut to 7.50 Inch Length)	1
5	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
6	830756109	软管 (57.00英寸整卷) (裁切为5.50英寸)	HOSE (57.00 Inches Bulk) (Cut to 5.50 Inch Length)	1
6	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
8	18202	护孔环	GROMMET	1
9	15781A9	燃油连接套件	CONNECTOR KIT Fuel	1
10	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
10	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
11	11278	固定夹	CLIP Retaining	1
12	817426	阻风门面板嵌件	INSERT Choke Bezel	1
13	172291	阻风门面板	BEZEL Choke	1
14	817424	阻风门旋钮	KNOB Choke	1
15	817425	阻风门连杆	LINK Choke	1
16	174421	化油器盖	COVER Carburetor	1
17	47579	堵头	PLUG	1
18	40011110	螺钉(M5×30不锈钢)	SCREW (M5 x 30) Stainless Steel	2
19	41750	嵌件	INSERT	2
19	41750T	嵌件	INSERT	2
20	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
21	8243701	节气门止动块	STOP Throttle	1
22	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
23	823907T5	化油器 (WMC-52A)	CARBURETOR (WMC-52A)	1
23	823907T12	化油器 (WMC-85A)	CARBURETOR (WMC-85A)	1
23	823907T6	化油器 (WMC-56A)	CARBURETOR (WMC-56A)	1
23	823907T13	化油器 (WMC-86)	CARBURETOR (WMC-86)	1
23	817405T12	化油器 (WMC-54A)	CARBURETOR (WMC-54A)	1
23	817405T20	化油器 (WMC-88)	CARBURETOR (WMC-88)	1
24	192061	化油器衬垫	GASKET Carburetor	1
-	41499A87	衬垫套件	GASKET SET	1
-	41499A88	衬垫套件	GASKET SET	1
-	804946T02	动力头总成	POWERHEAD ASSEMBLY	1

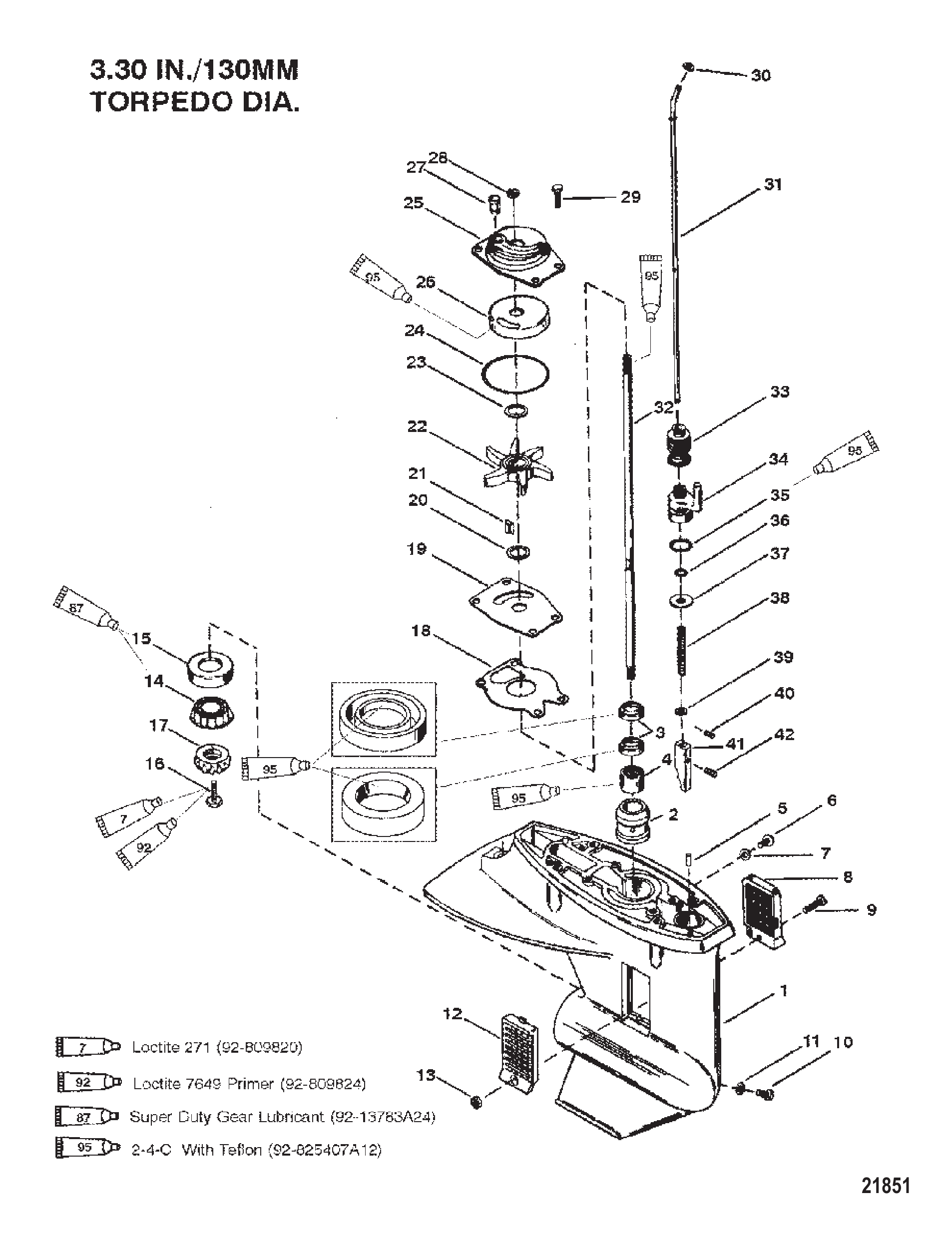

图 12齿轮箱（驱动轴）（2.25:1 齿轮比） Gear Housing (Driveshaft)(2.25:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8669A26	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8669T26	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8669A28	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8669T28	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8669A27	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8669T27	ORD 1665-8669T26	ORD 1665-8669T26	1
-	8669A29	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8669T29	ORD 1665-8669T28	ORD 1665-8669T28	1
-	8669A30	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	8669A21	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083538	GC BASIC 25 2S	GC BASIC 25 2S	1
1	8669A22	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic-Gray	1
1	8669A21	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8669A25	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	8669A39	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	NSS	不单独销售套筒	NOT SOLD SEPARATE Sleeve	1
3	99325	密封件	SEAL	2
4	41326	滚柱轴承	BEARING Roller	1
5	85500	定位销(.187 x .530)	PIN Dowel (.187 x .530)	2
5	8M0084726	定位销	PIN Dowel	2
6	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
6	79953Q04	放油螺钉套件	SCREW KIT Drain	1
7	19183	纤维垫圈	WASHER Fiber	1
7	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
8	41133	进水口滤网	SCREEN Water Inlet Port	1
9	40031112	螺钉(M5 x 40)	SCREW (M5 x 40)	1
10	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
10	8M0058389	放油螺钉套件	SCREW KIT Drain	1
11	19183	纤维垫圈	WASHER Fiber	1
11	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
12	41134	滤网	SCREEN	1
13	400263	螺母 (M5)	NUT (M5)	1
14	98294A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
15	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
16	49908	螺钉(.250-28 x .750)	SCREW (.250-28 x .750)	1
17	98302	齿轮 小齿轮 (12齿)	GEAR Pinion (12 TEETH)	1
18	993261	衬垫	GASKET	1
19	85083	面板	FACE PLATE	1
20	8M0027721	垫圈	WASHER	1
20	8M0204722	垫圈	WASHER	1
21	85119	键	KEY	1
21	8M0214993	键@5	KEY @5	1
22	850893	叶轮	IMPELLER	1
22	8M0204712	叶轮	IMPELLER	1
23	8M0027721	垫圈	WASHER	1
23	8M0204722	垫圈	WASHER	1
24	69202	O型圈	O-RING	1
25	99157A1	水泵总成	PUMP ASSEMBLY Water	1
25	99157A02	水泵总成	PUMP ASSEMBLY Water	1
26	NSS	不单独销售嵌件	NOT SOLD SEPARATE Insert	1
27	85090	密封件	SEAL	1
27	85090001	密封件	SEAL	1
28	86203		O-RING RUBBER	1
29	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
30	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
30	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
31	8M0027720	短换挡轴	SHIFT SHAFT Short	1
31	862933	换档轴	SHIFT SHAFT	1
32	99199	驱动轴	DRIVESHAFT	1
32	99198	驱动轴	DRIVESHAFT	1
33	85552	护套	BOOT	1
33	85552001	护套	BOOT	1
34	93878	固定座	RETAINER	1
35	35276	O型圈(.734 x .139)	O-RING (.734 x .139)	1
36	85594	O型圈(.239 x .174)	O-RING (.239 x .174)	1
37	85091	垫圈	WASHER	1
38	93007	弹簧	SPRING	1
39	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
39	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
40	85593	销(.078 x .437)	PIN (.078 x .437)	1
41	85562A2	换挡凸轮	SHIFT CAM	1
42	85096	驱动销	PIN Drive	1
-	41499A87	衬垫套件	GASKET SET	1
-	41499A88	衬垫套件	GASKET SET	1
-	85090A2	密封套件	SEAL KIT	1
-	99157A2	水泵维修套件	REPAIR KIT Water Pump	1
-	99157T2	水泵套件	PUMP KIT Water	1

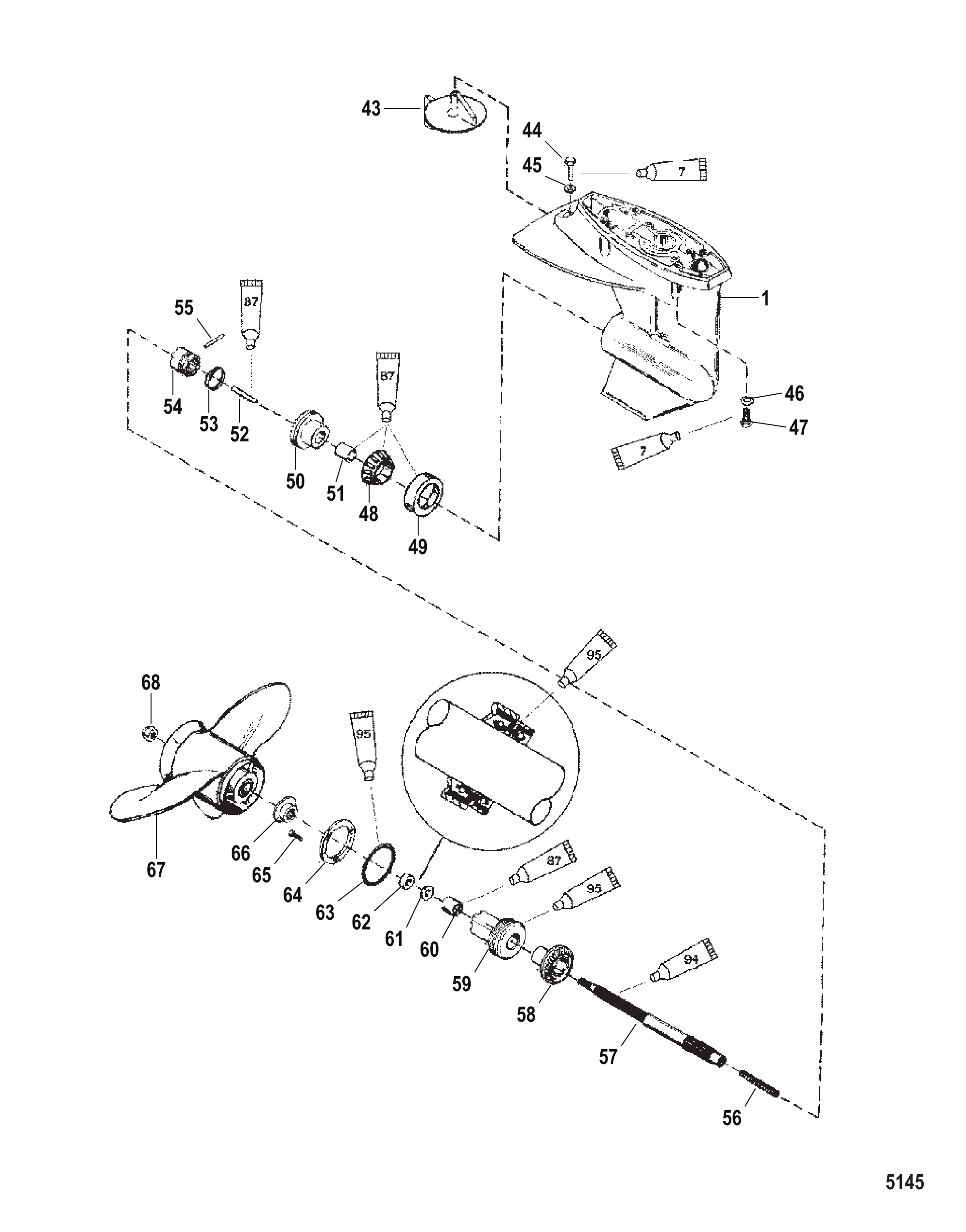

图 13齿轮箱螺旋桨轴-2.25:1齿轮比 Gear Housing Propeller Shaft - 2.25:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8669T26	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8669T28	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	8669A21	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083538	GC BASIC 25 2S	GC BASIC 25 2S	1
43	98432T5	平衡鳍板	TRIM TAB	1
43	98432Q6	平衡鳍板	TRIM TAB	1
44	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
45	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	1
45	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	1
46	43328	垫圈	WASHER	4
47	4000378	不锈钢螺钉(M10 x 35)	SCREW (M10 x 35) Stainless Steel	4
47	87810178	螺钉(M10 x 35)	SCREW (M10 x 35)	4
48	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
48	8M0103470	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
49	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
50	44213T1	前进齿轮(27齿)	GEAR Forward (27 Teeth)	1
51	85557	衬套	BUSHING	1
52	85094	凸轮从动件	FOLLOWER Cam	1
53	38114	弹簧	SPRING	1
54	41040T1	离合器	CLUTCH	1
55	85093	销	PIN	1
55	8M0020999	十字销	PIN CROSS	1
56	88680	弹簧	SPRING	1
57	8166231	螺旋桨轴	PROPELLER SHAFT	1
58	99542T	倒车齿轮(27齿)	GEAR Reverse (27 Teeth)	1
59	99906T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
60	21739	滚柱轴承	BEARING Roller	1
61	41132	内部油封	SEAL Oil Inner	1
62	41131	外油封	SEAL Oil Outer	1
62	8M0245761	油封	SEAL OIL	1
63	85549	O型圈	O-RING	1
64	87293	安装板	PLATE	1
65	90883	螺钉(M5×16)	SCREW (M5 x 16)	3
66	858498	推力毂总成	THRUST HUB ASSEMBLY	1
67	19640A40	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
67	19638A40	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
68	88228	螺旋桨螺母	PROP NUT	1
68	4011912	螺旋桨螺母	PROP NUT	1
-	41499A87	衬垫套件	GASKET SET	1
-	41499A88	衬垫套件	GASKET SET	1
-	85090A2	密封套件	SEAL KIT	1

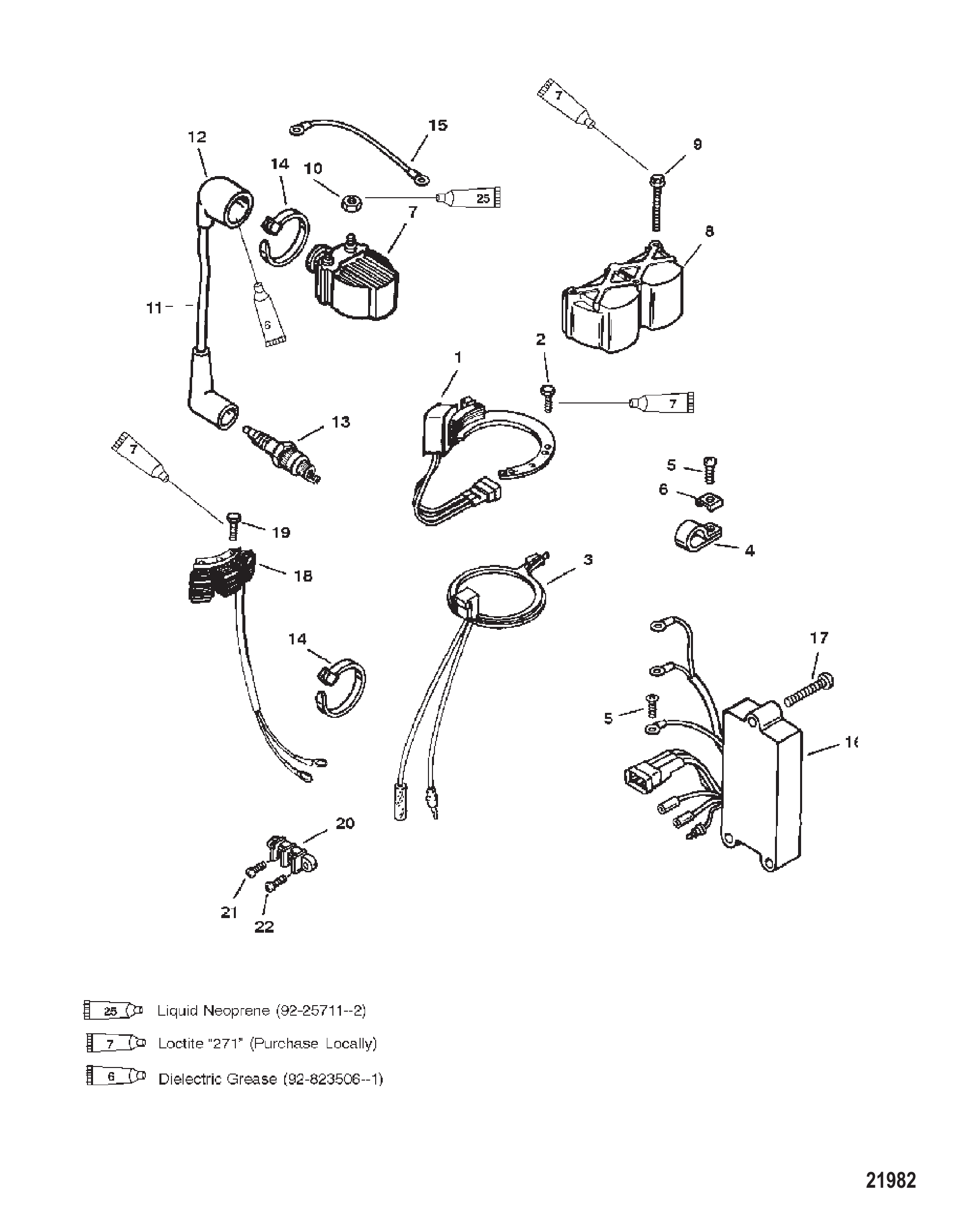

图 14点火/电气组件 Ignition/Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	86617A17	定子总成	STATOR ASSEMBLY	1
2	4000120	螺丝(M5 x 25)	SCREW (M5 x 25)	2
3	98450A5	触发器总成	TRIGGER ASSEMBLY	1
3	98450A10	触发器总成	TRIGGER ASSEMBLY	1
4	22740	卡扣	CLIP	1
5	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	3
6	69205	C形垫圈	C WASHER	1
6	8M0084613	C形垫圈	C-WASHER	1
7	7370A19	点火线圈总成	COIL ASSEMBLY Ignition	2
7	8M0230859	点火线圈总成	COIL IGNITION ASY	2
8	99762	盖板	COVER	1
8	997621	点火线圈盖	COVER Ignition Coil	1
9	1994155	螺钉(M5 x 55)	SCREW (M5 x 55)	3
10	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
11	813715A2	高压电缆组（5和8.25英寸）	CABLE SET High Tension (5 and 8.25 Inch)	1
12	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
13	8167372	火花塞(NGK BP8H-N-10)	SPARK PLUG (NGK #BP8H-N-10)	2
13	816737Q	NGK BP8HN-10@10	NGK BP8HN-10@10	2
13	8168372	火花塞(NGK #BPZ8H-N-10)	SPARK PLUG (NGK #BPZ8H-N-10)	2
13	938	SP #QL78YC @4	SP #QL78YC @4	2
14	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
15	88807A10	接地线总成	CABLE ASSEMBLY Ground	2
16	18495A14	开关盒总成	SWITCHBOX ASSEMBLY	1
16	18495A30	开关盒总成	SWITCHBOX ASSEMBLY	1
17	40011111	不锈钢螺钉(M5 x 35)	SCREW (M5 x 35) Stainless Steel	3
18	86704A2	定子总成	STATOR ASSEMBLY	1
18	86704A10	辅助定子	STATOR Auxiliary	1
19	4000123	螺丝(M5 x 30)	SCREW (M5 x 30)	3
20	638131	端子排	TERMINAL BLOCK	1
21	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
22	48409	螺钉 (#10-16 x .625) 不锈钢	SCREW (#10-16 x .625) Stainless Steel	2

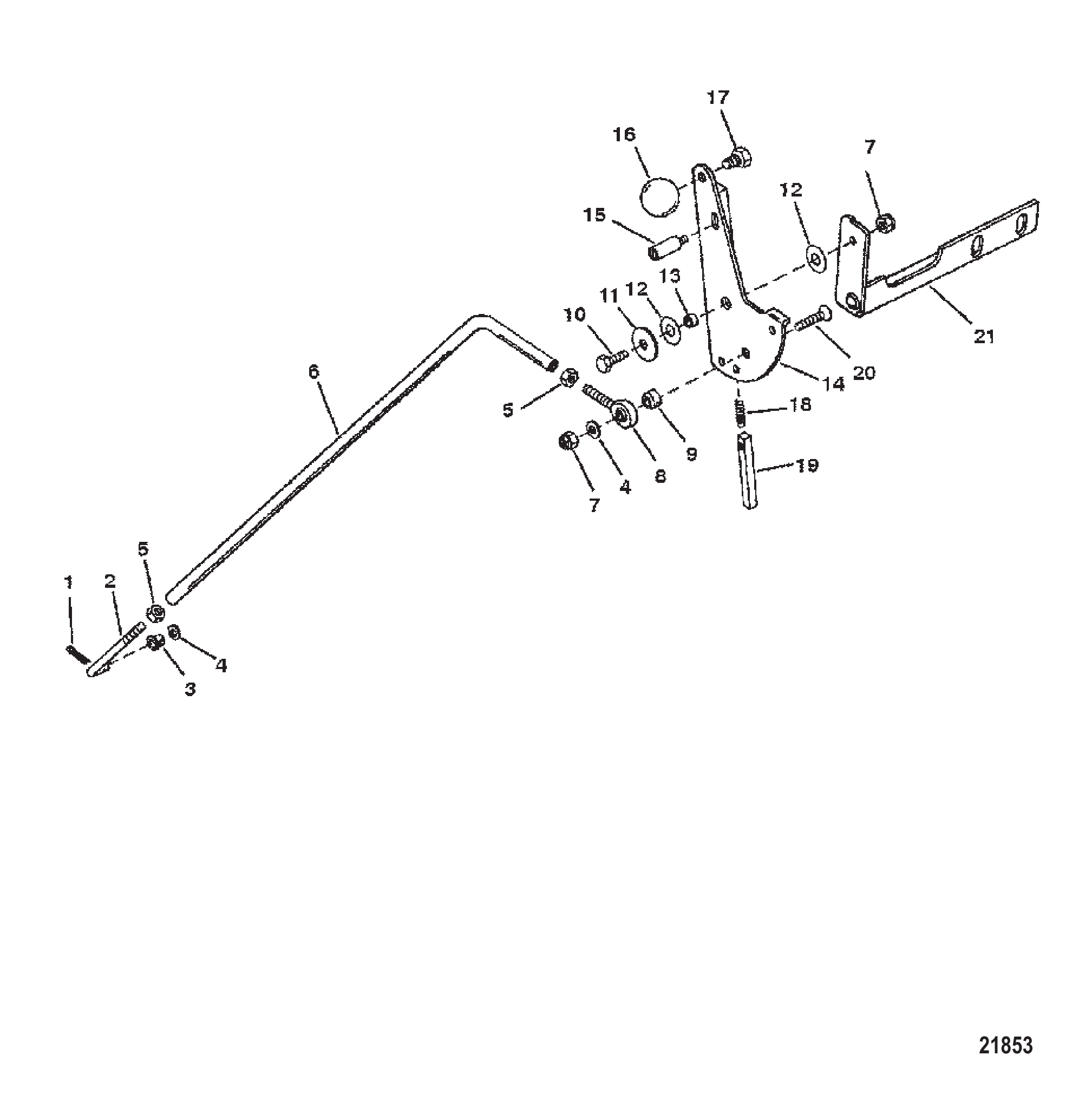

图 15喷水推进联动装置（序列号 0G157845 及以下） Jet Linkage (S/N 0G157845 & Below)

REF	零件编号	中文名称	英文名称	数量
1	21071	开口销	COTTER PIN	1
2	801428	拉杆端头	ROD END	1
3	90770	衬套	BUSHING	1
4	35044	垫圈(0.281×0.625×0.065)不锈钢	WASHER (.281 x .625 x .065) Stainless Steel	2
5	29598	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	2
6	801429	换挡连杆	SHIFT ROD	1
7	56374	螺母 (.250-20)	NUT (.250-20)	2
7	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
8	801426	拉杆端头	ROD END	1
9	801425	隔套	SPACER	1
10	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	1
11	801422	垫圈	WASHER	1
12	801421	垫圈	WASHER	2
13	801420	衬套	BUSHING	1
14	801423	杠杆总成	LEVER ASSEMBLY	1
15	827369	螺钉	SCREW	1
16	801424	旋钮	KNOB	1
17	88743	螺钉 (.312-18 x .500)	SCREW (.312-18 x .500)	1
18	78810	弹簧	SPRING	1
19	827370	轴	SHAFT	1
20	821035	螺钉(1/4-20 X 1-1/4)	SCREW (1/4-20 X 1-1/4)	1
21	801419	杠杆安装座	LEVER MOUNT	1

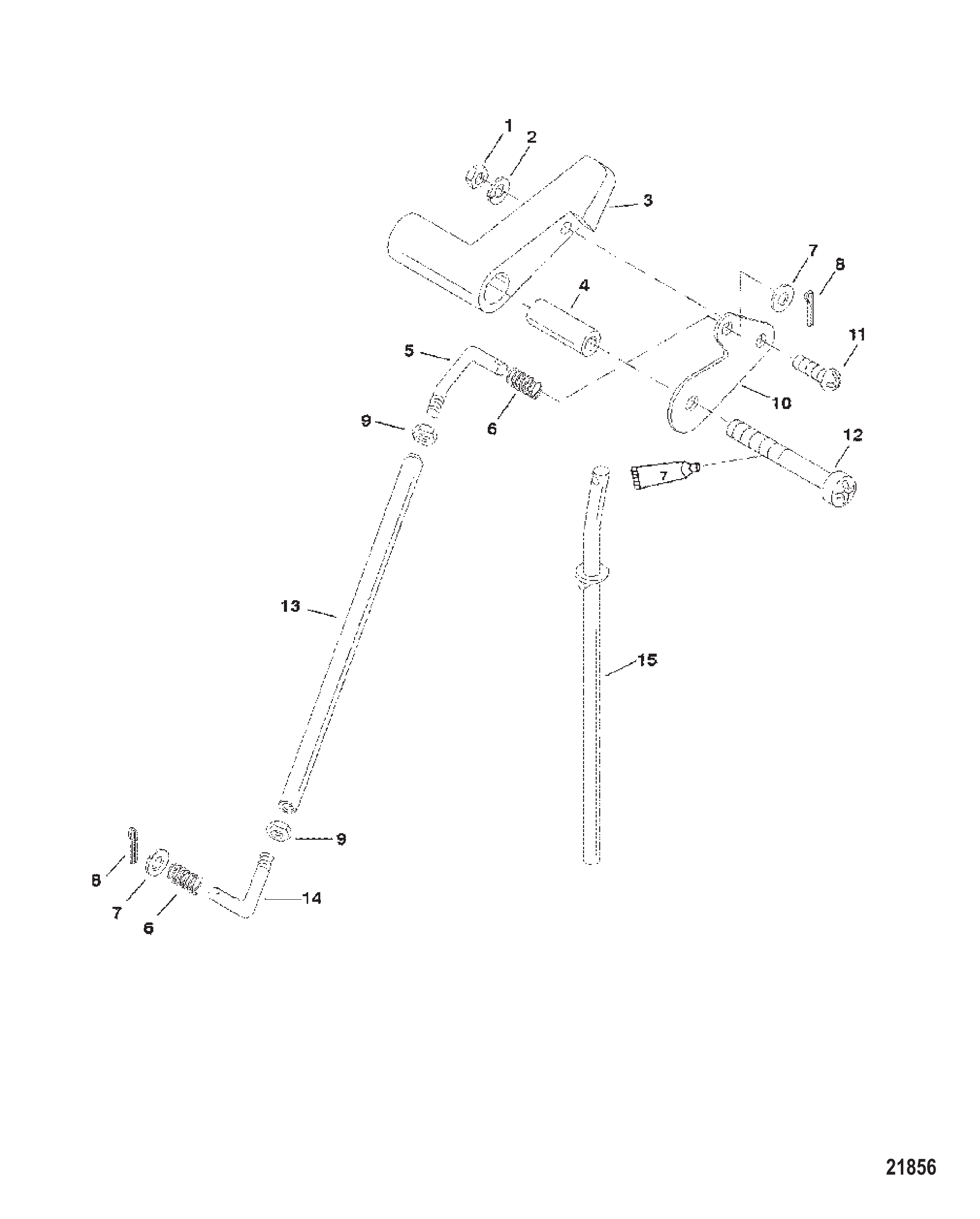

图 16喷水推进联动装置（序列号 0G157846 及以上） Jet Linkage (S/N 0G157846 & Up)

REF	零件编号	中文名称	英文名称	数量
1	87599	螺母	NUT	1
2	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	1
3	8239521	换挡手柄(不与参考号#4配套使用)	SHIFT HANDLE (USE WITHOUT REF. #4)	1
3	8239522	换挡手柄(与参考号#4配套使用)	SHIFT HANDLE (USE WITH REF. #4)	1
4	809473	间隔套筒	SPACER Sleeve	1
5	828251	拉杆端头	ROD END	1
6	828252	弹簧	SPRING	2
7	846673	不锈钢垫圈(.265 x .500 x .060)	WASHER (.265 x .500 x .060) Stainless Steel	2
8	56206	开口销	COTTER PIN	2
9	29598	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	2
10	828253	换挡杆	LEVER Shift	1
11	828254	螺钉 (#10-32 x .750)	SCREW (#10-32 x .750)	1
12	828255	螺钉(#10-32 x 2.50)	SCREW (#10-32 x 2.50)	1
13	828256	换挡连杆	SHIFT ROD	1
14	828257	拉杆端头	ROD END	1
15	828258	倾斜锁止杆	TILT LATCH ROD	1

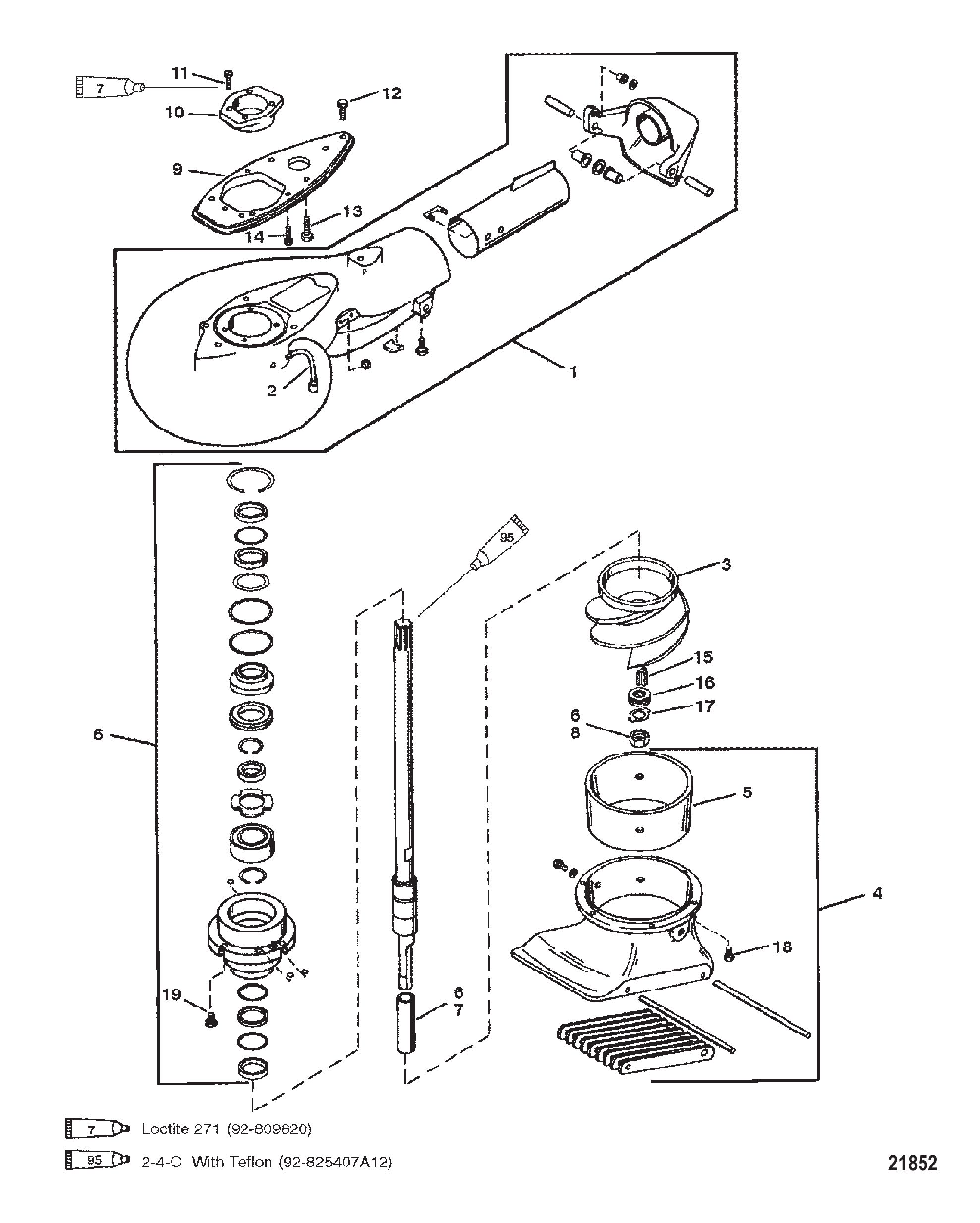

图 17喷水推进泵总成（序列号 0G157845 及以下） Jet Pump Assembly (S/N 0G157845 & Below)

REF	零件编号	中文名称	英文名称	数量
-	801400A1	喷泵总成	JET PUMP ASSEMBLY	1
-	801401A1	喷泵总成	JET PUMP ASSEMBLY	1
1	80141125	泵壳	HOUSING Pump	1
2	827490	润滑油管	HOSE Lube	1
3	80141425	叶轮	IMPELLER	1
3	855708T25	叶轮	IMPELLER	1
4	80141225	进气壳体	HOUSING Intake	1
5	827188	衬套	LINER	1
5	827188T	衬套	LINER	1
6	80141325	驱动轴	DRIVESHAFT	1
6	8M0084536	驱动轴	DRIVESHAFT	1
7	827189	套筒	SLEEVE	1
8	827190	螺母	NUT	1
9	801430	适配器	ADAPTER	1
10	801431	泵底座	BASE Pump	1
11	846500	不锈钢螺钉(#10-32 x 1.00)	SCREW (#10-32 x 1.00) Stainless Steel	4
12	19925125	螺钉(.375-16 x 1.25)	SCREW (.375-16 x 1.25)	1
13	19924200	螺钉(.312-18 x 2.00)	SCREW (.312-18 x 2.00)	4
14	801432	螺钉(M10 x 35)	SCREW (M10 x 35)	4
15	801405625	叶轮键	KEY Impeller	1
16	801404625	叶轮垫片	SHIM Impeller	8
17	801403625	锁紧垫圈	TAB WASHER	1
18	90192	螺钉(.250-20 x .750)不锈钢	SCREW (.250-20 x .750) Stainless Steel	6
19	F2211	不锈钢螺钉(#10-24 x .625)	SCREW (#10-24 x .625) Stainless Steel	2

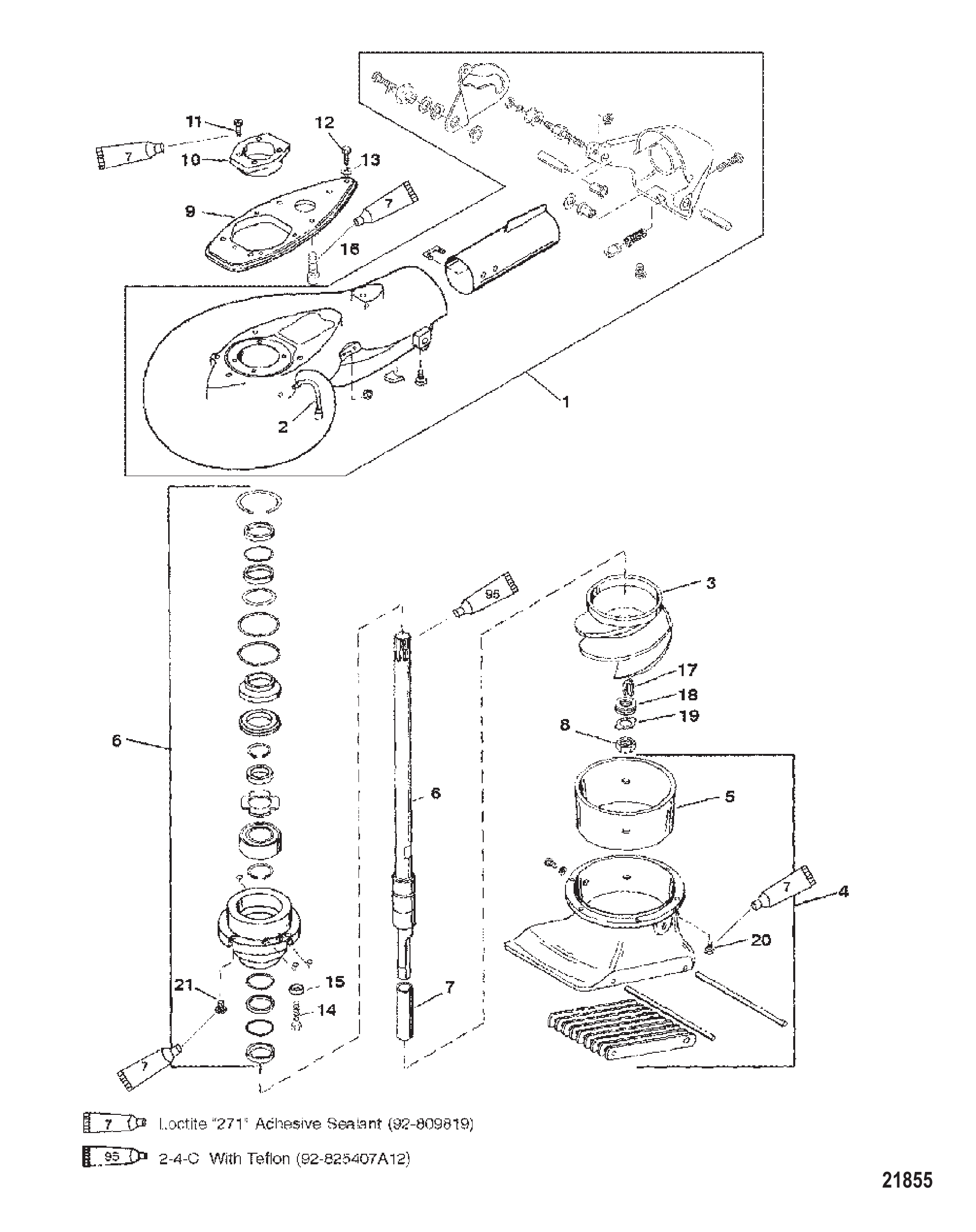

图 18喷水推进泵总成（序列号 0G157846 及以上） Jet Pump Assembly (S/N 0G157846 & Up)

REF	零件编号	中文名称	英文名称	数量
-	801400251	喷泵总成	JET PUMP ASSEMBLY	1
1	801411251	泵壳	HOUSING Pump	1
2	827490	润滑油管	HOSE Lube	1
3	80141425	叶轮	IMPELLER	1
3	855708T25	叶轮	IMPELLER	1
4	80141225	进气壳体	HOUSING Intake	1
5	827188	衬套	LINER	1
5	827188T	衬套	LINER	1
6	80141325	驱动轴	DRIVESHAFT	1
6	8M0084536	驱动轴	DRIVESHAFT	1
7	827189	套筒	SLEEVE	1
8	827190	螺母	NUT	1
9	801430	适配器	ADAPTER	1
10	801431	泵底座	BASE Pump	1
11	846500	不锈钢螺钉(#10-32 x 1.00)	SCREW (#10-32 x 1.00) Stainless Steel	4
12	19925125	螺钉(.375-16 x 1.25)	SCREW (.375-16 x 1.25)	1
13	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	1
14	19924200	螺钉(.312-18 x 2.00)	SCREW (.312-18 x 2.00)	4
15	12038	垫圈	WASHER	4
15	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	4
16	801432	螺钉(M10 x 35)	SCREW (M10 x 35)	4
17	801405625	叶轮键	KEY Impeller	1
18	801404625	叶轮垫片	SHIM Impeller	8
19	801403625	锁紧垫圈	TAB WASHER	1
20	90192	螺钉(.250-20 x .750)不锈钢	SCREW (.250-20 x .750) Stainless Steel	6
21	F2211	不锈钢螺钉(#10-24 x .625)	SCREW (#10-24 x .625) Stainless Steel	2

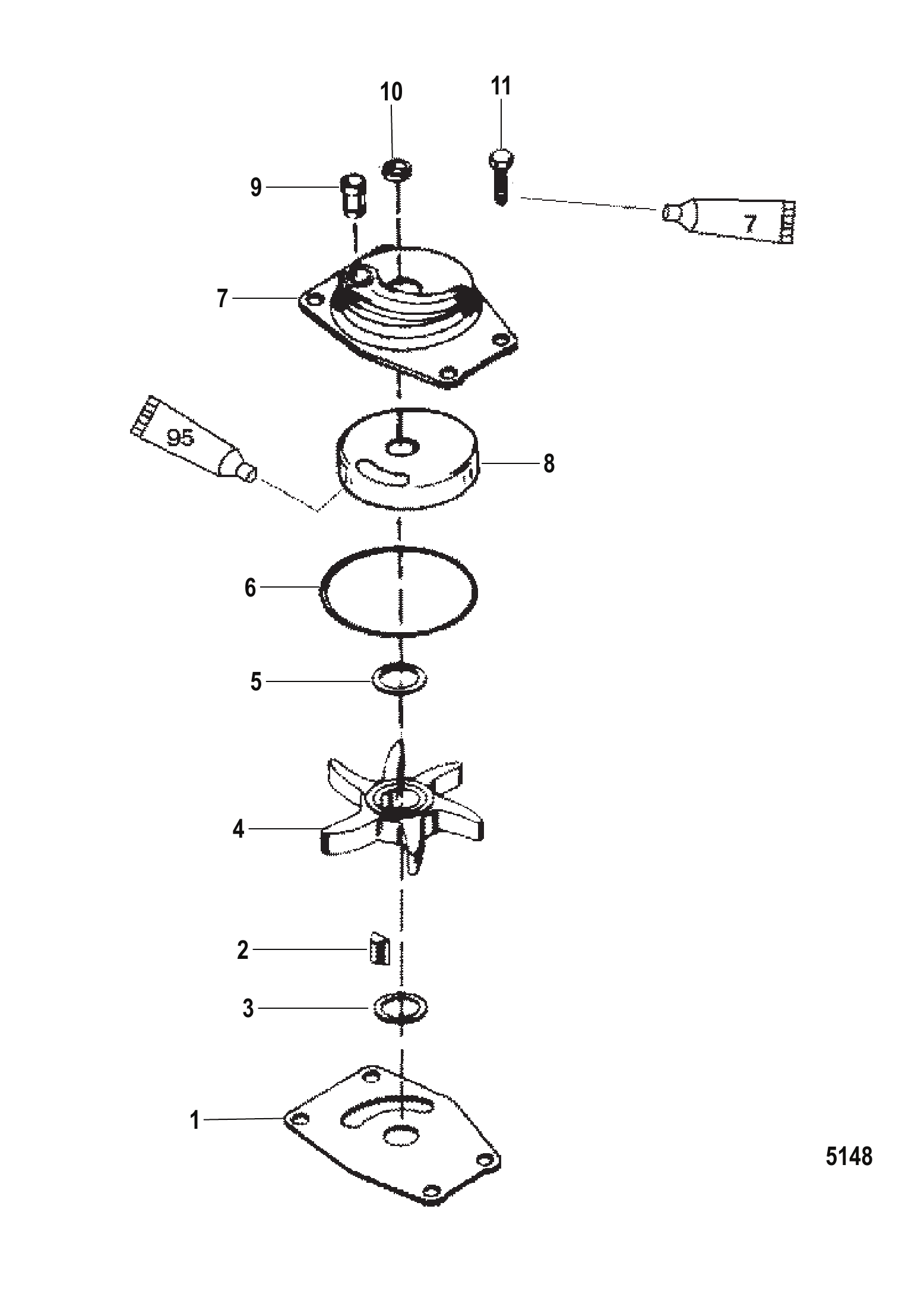

图 19喷水推进泵组件 Jet Water Pump Components

REF	零件编号	中文名称	英文名称	数量
1	85083	面板	FACE PLATE	1
2	8M0027721	垫圈	WASHER	1
2	8M0204722	垫圈	WASHER	1
3	85119	键	KEY	1
3	8M0214993	键@5	KEY @5	1
4	8508910	叶轮	IMPELLER	1
4	8M0204712	叶轮	IMPELLER	1
5	8M0027721	垫圈	WASHER	1
5	8M0204722	垫圈	WASHER	1
6	69202	O型圈	O-RING	1
7	99157A1	水泵总成	PUMP ASSEMBLY Water	1
7	99157A02	水泵总成	PUMP ASSEMBLY Water	1
8	NSS	不单独销售嵌件	NOT SOLD SEPARATE Insert	1
9	85090	密封件	SEAL	1
9	85090001	密封件	SEAL	1
10	86203	橡胶O型圈	O-RING Rubber	1
11	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
-	85090A2	密封套件	SEAL KIT	1
-	99157T2	水泵套件	PUMP KIT Water	1

图 20维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
0	803024	零件手册(6/8/9.9/15马力)	PARTS MANUAL 6/8/9.9/15 Hp	1
0	827242R1	维修手册 6/8/9.9/15 (二冲程)	SERVICE MANUAL 6/8/9.9/15 (2-Stroke)	1
0	827242R02	维修手册 6/8/9.9/15 (二冲程)	SERVICE MANUAL 6/8/9.9/15 (2-Stroke)	1
0	10104040	用户指南	OWNERS GUIDE	1
0	808522A00	贴花套件	DECAL SET	1
0	8M0098673	贴花套件	DECAL SET	1
0	808526A00	贴花套件	DECAL SET	1
0	8M0098673	贴花套件	DECAL SET	1
0	12836A00	贴花套件	DECAL SET	1
0	8M0098673	贴花套件	DECAL SET	1
0	13478A00	贴花套件	DECAL SET	1
0	8M0098673	贴花套件	DECAL SET	1
0	808522A96	贴花套件	DECAL SET	1
0	808522A00	贴花套件	DECAL SET	1
0	808526A96	贴花套件	DECAL SET	1
0	808526A00	贴花套件	DECAL SET	1
0	12836A96	贴花套件	DECAL SET	1
0	12836A00	贴花套件	DECAL SET	1
0	808523A96	贴花套件	DECAL SET	1
0	808524A03	贴花套件	DECAL SET	1
0	808545A03	贴花套件	DECAL SET	1
0	808525A03	贴花套件	DECAL SET	1
0	808546A03	贴花套件	DECAL SET	1
0	808560A03	贴花套件	DECAL SET	1
0	808524A01	贴花套件	DECAL SET	1
0	808524A03	贴花套件	DECAL SET	1
0	808545A01	贴花套件	DECAL SET	1
0	808545A03	贴花套件	DECAL SET	1
0	808525A01	贴花套件	DECAL SET	1
0	808525A03	贴花套件	DECAL SET	1
0	808546A01	贴花套件	DECAL SET	1
0	808546A03	贴花套件	DECAL SET	1
0	808560A01	贴花套件	DECAL SET	1
0	808560A03	贴花套件	DECAL SET	1
0	808524A97	贴花套件	DECAL SET	1
0	808524A03	贴花套件	DECAL SET	1
0	808545A97	贴花套件	DECAL SET	1
0	808545A03	贴花套件	DECAL SET	1
0	808545A97	贴花套件	DECAL SET	1
0	808545A03	贴花套件	DECAL SET	1
0	808546A97	贴花套件	DECAL SET	1
0	808546A03	贴花套件	DECAL SET	1
0	824740A96	贴花套件	DECAL SET	1
0	830155A00	贴花套件	DECAL SET	1
0	830156A01	贴花套件	DECAL SET	1
0	830156A03	贴花套件	DECAL SET	1
0	830156A03	贴花套件	DECAL SET	1
0	856985A3	EPA标签信息贴花	DECAL EPA Label Information	1
0	856985A4	EPA标签信息贴花	DECAL EPA Label Information	1
0	804659A00	EPA标签信息贴花	DECAL EPA Label Information	1
0	804662A00	EPA标签信息贴花	DECAL EPA Label Information	1
0	804659A01	EPA标签信息贴花	DECAL EPA Label Information	1
0	804662A01	EPA标签信息贴花	DECAL EPA Label Information	1
0	804659A02	EPA标签信息贴花	DECAL EPA Label Information	1
0	804659A03	EPA标签信息贴花	DECAL EPA Label Information	1
0	804659A04	EPA标签信息贴花	DECAL EPA Label Information	1
0	804662A02	EPA标签信息贴花	DECAL EPA Label Information	1
0	804662A03	EPA标签信息贴花	DECAL EPA Label Information	1
0	804662A04	EPA标签信息贴花	DECAL EPA Label Information	1

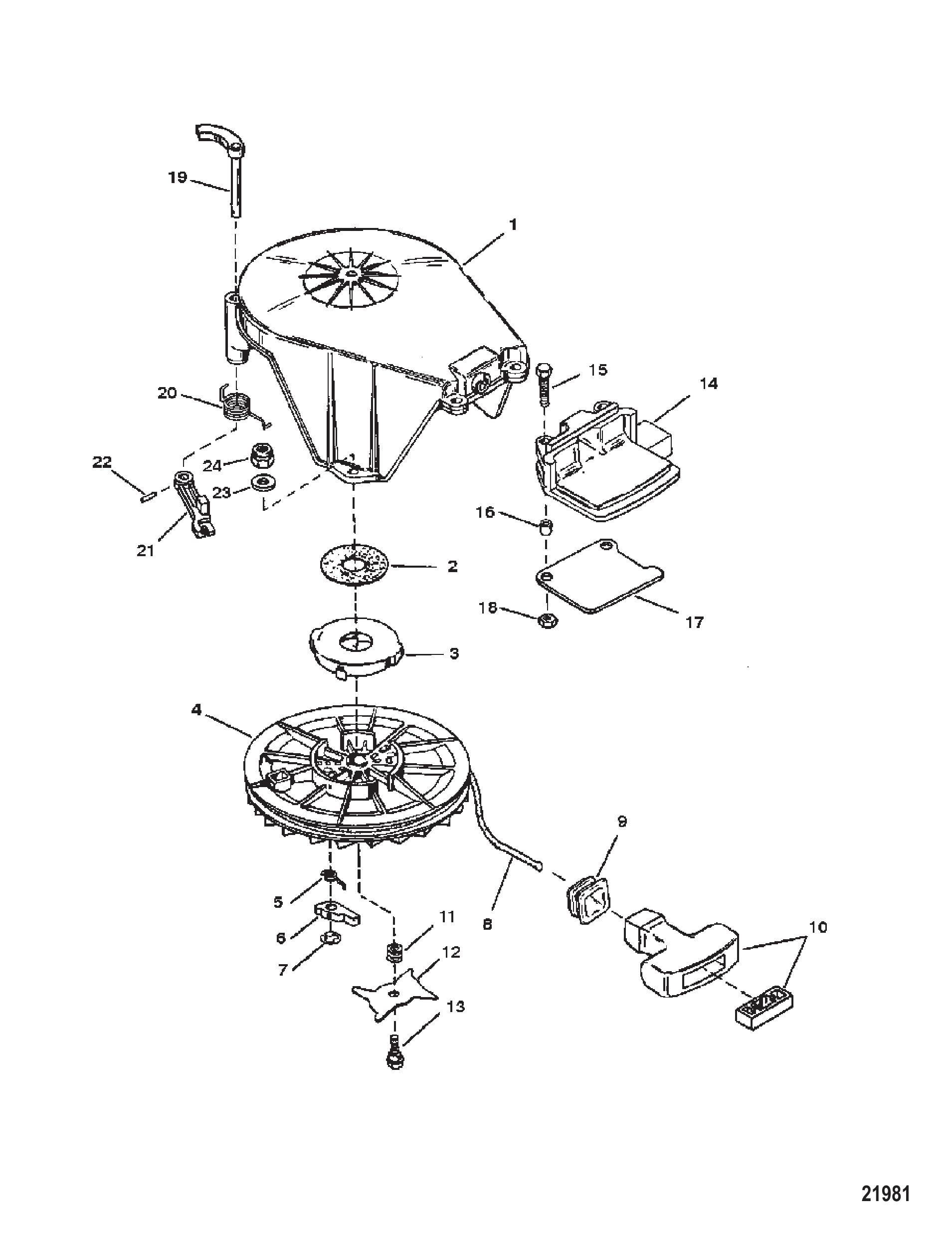

图 21启动器总成（手动） Starter Assembly (Manual)

REF	零件编号	中文名称	英文名称	数量
-	90906A17	手拉启动器总成	STARTER ASSEMBLY Recoil Complete	1
1	42712A2	启动器壳体总成	HOUSING ASSEMBLY Starter	1
1	86689A5	启动器壳体总成	HOUSING ASSEMBLY Starter	1
2	90478	毛毡垫	PAD Felt	1
2	833161T	毛毡垫	PAD-FELT	1
3	86857	弹簧	SPRING	1
3	86857T01	弹簧	SPRING	1
4	825269	滑轮	SHEAVE	1
4	825269T01	启动器滑轮总成	SHEAVE STARTR ASU	1
5	86851	弹簧	SPRING	2
5	86851T02	弹簧 @2	SPRING @2	2
6	86850	凸轮	CAM	2
6	868501	凸轮	CAM	2
7	86849	挡圈	RING Retaining	2
7	86849T01	环 @2	RING @2	2
8	12066A9	启动绳	ROPE Starter	1
8	12066Q10	启动绳@2	ROPE-STARTER@2	1
9	44180	绳索衬套	BUSHING Rope	1
10	85174A1	手柄总成	HANDLE ASSEMBLY	1
11	86852	弹簧	SPRING	1
11	868523	弹簧	SPRING	1
12	86853	凸轮	CAM	1
12	86853T01	凸轮	CAM	1
13	826253	螺钉(.250-20 x .625)	SCREW (.250-20 x .625)	1
14	426264	支架	SUPPORT	1
15	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	2
16	309772	隔套	SPACER	4
17	17212	支架	SUPPORT	1
17	856154T01	支架	SUPPORT	1
18	400633	螺母 (M5)	NUT (M5)	2
18	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
19	94019	上锁止杆	LEVER Lock (UPPER)	1
19	858925	锁止杆	LEVER Lock	1
20	823778	上锁止杆弹簧	SPRING Upper Lock Lever	1
21	938762	下锁止杆	LEVER Lock (LOWER)	1
21	93876T02	杠杆	LEVER	1
22	38489	滚动销	PIN Roll	1
23	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	3
24	400634	螺母 (M6)	NUT (M6)	3
24	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3

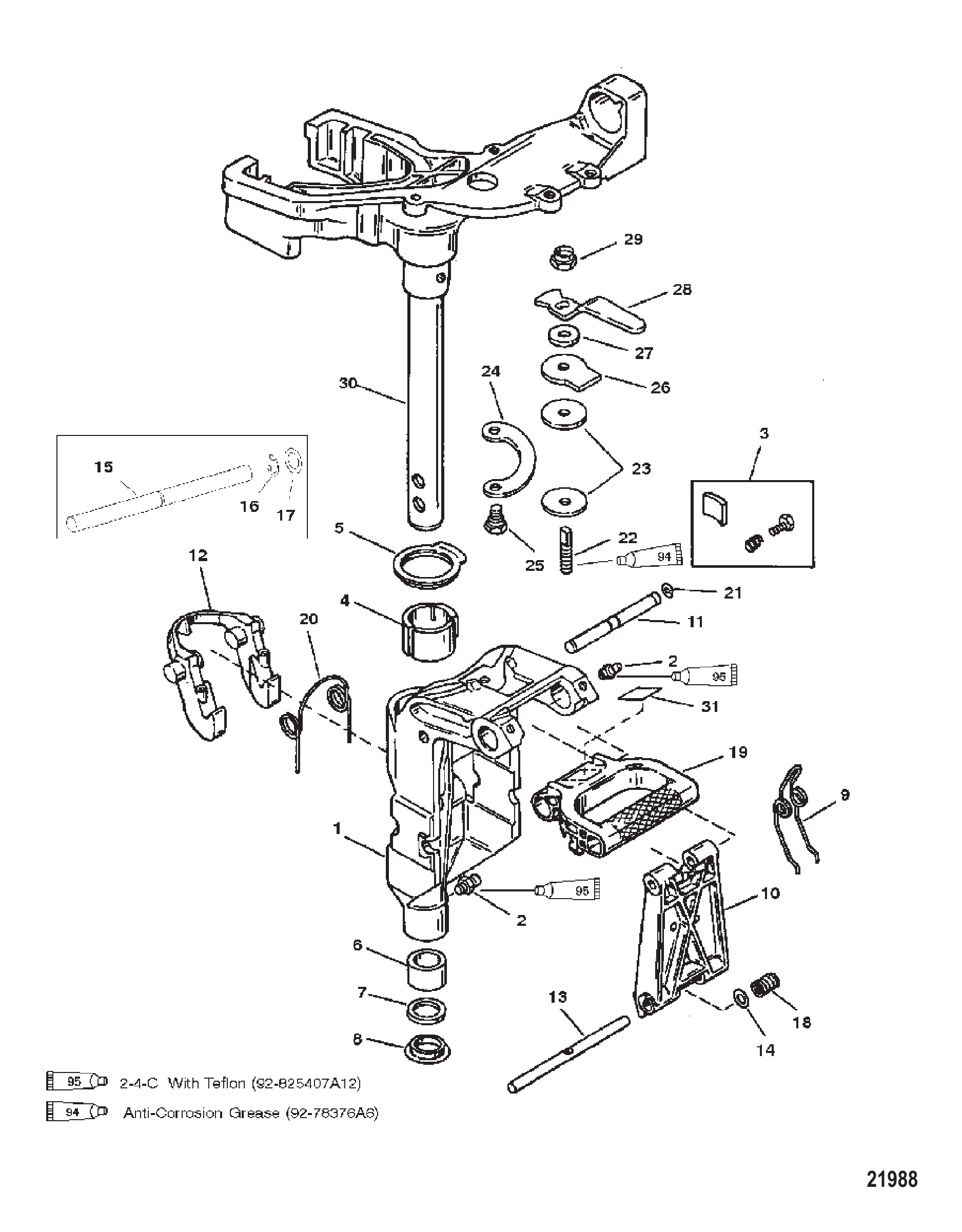

图 22旋转支架总成 Swivel Bracket Assembly

REF	零件编号	中文名称	英文名称	数量
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A9	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	74036	润滑脂接头	FITTING Grease	4
2	8M0169589	润滑脂接头	FITTING Grease	4
3	42124A2	副驾驶板总成	PLATE ASSEMBLY Co-Pilot	1
4	421402	轴承	BEARING	1
5	420801	推力轴承-上	BEARING Thrust - Upper	1
5	42080T01	轴承	BEARING	1
6	42139	下轴套	BUSHING Lower	1
7	42077	密封件	SEAL	1
8	42373		THRUST WASHER Lower	1
9	421301	弹簧	SPRING	1
10	420824	支架	BRACKET	1
10	42082T04	支架	BRACKET	1
11	420811	销	PIN	1
12	421411	倒挡锁钩	HOOK Reverse Lock	1
12	8M0075731	倒挡钩	HOOK Reverse	1
13	42083	枢轴销	PIN Pivot	1
13	830741A1	枢轴销总成	PIN ASSEMBLY Pivot	1
14	8M0027716		WASHER (.390 x .600 x .032) Stainless Steel Pivot Pin	1
15	830741A1	枢轴销总成	PIN ASSEMBLY Pivot	1
16	N.S.S	非单独销售挡圈	NOT SOLD SEPARATE Retaining Ring	1
17	8M0027716	垫圈 (0.390 x 0.600 x 0.032) 不锈钢	WASHER (.390 x .600 x .032) Stainless Steel	1
18	42128	弹簧	SPRING	1
19	42085F1	提手	CARRYING HANDLE	1
19	420852	手柄-黑色	HANDLE-BLACK	1
16	42085F2	提手	CARRYING HANDLE	1
16	42085F5	提手	CARRYING HANDLE	1
20	42127		SPRING Reverse Hook	1
21	13194	挡圈	RING Retaining	2
22	821961	杆	ROD	1
23	8165621	圆盘	DISC	2
24	821958A1	板组件套件	PLATE KIT	1
25	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
26	821957	制动板	BRAKE PLATE	1
27	29330	垫圈	WASHER	1
28	821959	手柄	HANDLE	1
29	34863	螺母 (.375-24)	NUT (.375-24)	1
29	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
30	42213A24	旋转头	SWIVEL HEAD	1
30	42213A25	旋转头	SWIVEL HEAD	1
31	8237011	副驾驶贴花	DECAL Co-Pilot	1

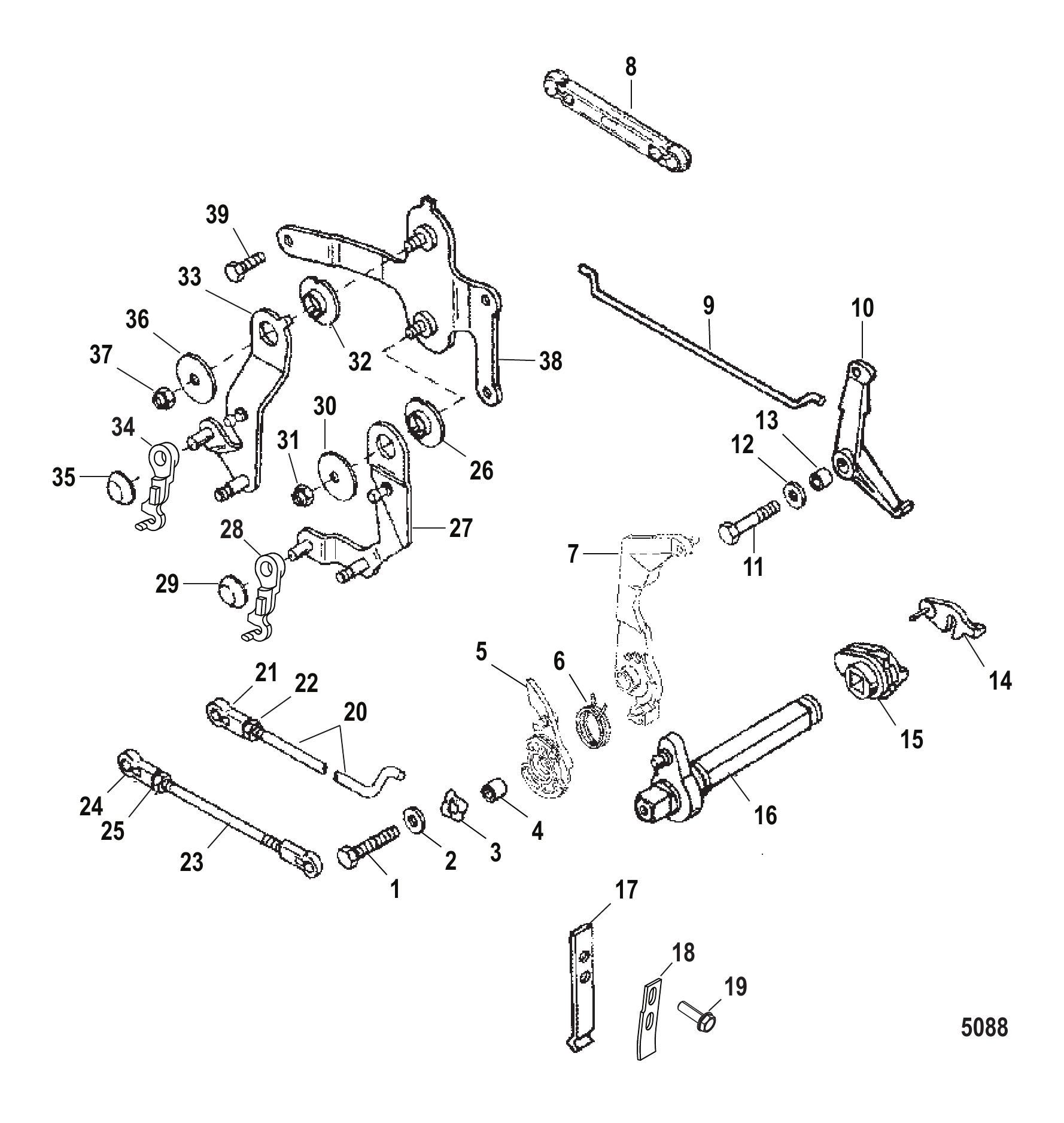

图 23油门和换挡联动装置（遥控） Throttle and Shift Linkage (Remote Control)

REF	零件编号	中文名称	英文名称	数量
1	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	99611	波形垫圈	WAVE WASHER	1
4	823806	衬套	BUSHING	1
5	8319781	节气门凸轮	CAM Throttle	1
6	42164	弹簧	SPRING	1
7	831977	火花臂	SPARK ARM	1
7	888191	火花臂	SPARK ARM	1
8	8327471	正时连杆	TIMING LINK	1
9	42161	互锁连杆	LINK INTERLOCK	1
10	8236103	联锁控制杆	LEVER Interlock Control	1
11	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
11	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
12	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
13	823806	衬套	BUSHING	1
14	823862	背板杆	LEVER Backplate	1
15	8238632	水平换挡轴杆(端口)	LEVER Horizontal Shift Shaft Port	1
16	8236011	水平换挡轴	SHIFT SHAFT Horizontal	1
17	826077	定位弹簧	SPRING Detent	1
18	824994	板簧	SPRING Plate	1
19	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
20	825211A2	换挡杆总成	SHIFT ROD ASSEMBLY	1
20	881228A1	换挡杆总成	SHIFT ROD ASSEMBLY	1
21	817428	插座	SOCKET	1
22	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
23	881227A3	节气门连杆总成	LINK ASSEMBLY Throttle	1
24	817428	插座	SOCKET	2
25	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
26	825319	尼龙衬套	NYLINER	1
27	8251681	换挡杆	LEVER Shift	1
28	822459	固定座	RETAINER	1
29	825677	压入式螺母	PUSH NUT	1
30	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
31	8268336	螺母 (M6)	NUT (M6)	1
31	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
32	825319	尼龙衬套	NYLINER	1
33	825169	油门杆	LEVER Throttle	1
34	822459	固定座	RETAINER	1
35	825677	压入式螺母	PUSH NUT	1
36	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
37	8268336	螺母 (M6)	NUT (M6)	1
37	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
38	8251701	安装支架	BRACKET Mounting	1
39	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	3

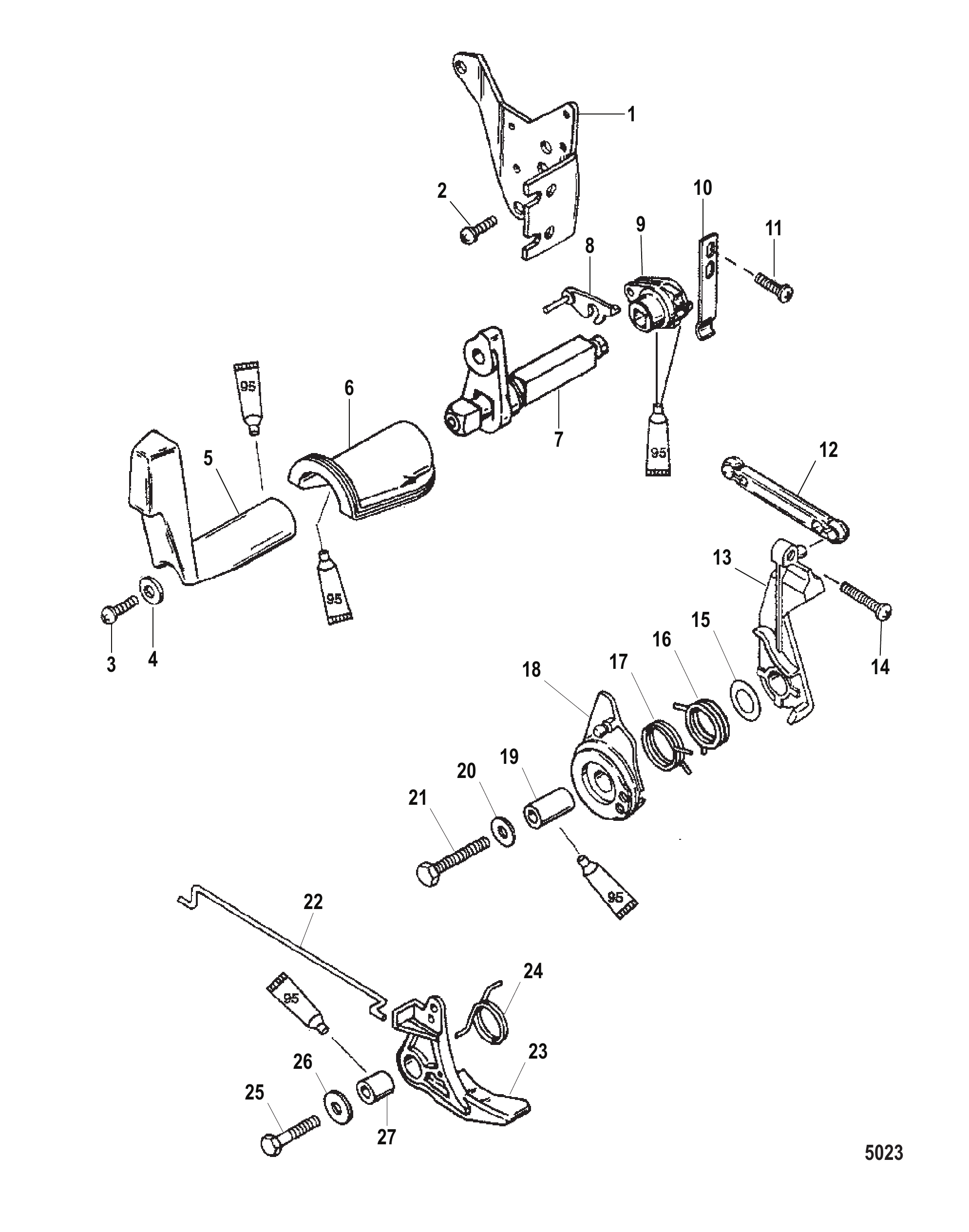

图 24油门与换挡联动装置（侧换挡） Throttle and Shift Linkage (Side Shift)

REF	零件编号	中文名称	英文名称	数量
1	421811	线缆支架	BRACKET Cable	1
2	4000171	螺钉(M6 x 16)	SCREW (M6 x 16)	2
3	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1
4	4002314	垫圈	WASHER	1
5	421571	换挡手柄	SHIFT HANDLE	1
6	44459	护孔环	GROMMET	1
6	44459001	护孔环	GROMMET	1
7	8155501	换档轴	SHIFT SHAFT	1
8	42156	杠杆	LEVER	1
9	42153	杠杆	LEVER	1
10	39627	弹簧	SPRING	1
11	400011	螺钉（M5×8）	SCREW (M5 x 8)	2
12	421671	正时连杆	TIMING LINK	1
13	421631	控制杆	LEVER Control	1
14	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
15	69708	波形垫圈	WAVE WASHER	1
16	42164	弹簧	SPRING	1
17	13676	弹簧	SPRING	1
18	421662	执行器	ACTUATOR	1
19	421621	衬套	BUSHING	1
20	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
21	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
22	42161	互锁连杆	LINK INTERLOCK	1
23	421592	杠杆	LEVER	1
24	42160	弹簧	SPRING	1
25	4000331	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
26	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
27	421581	衬套	BUSHING	1

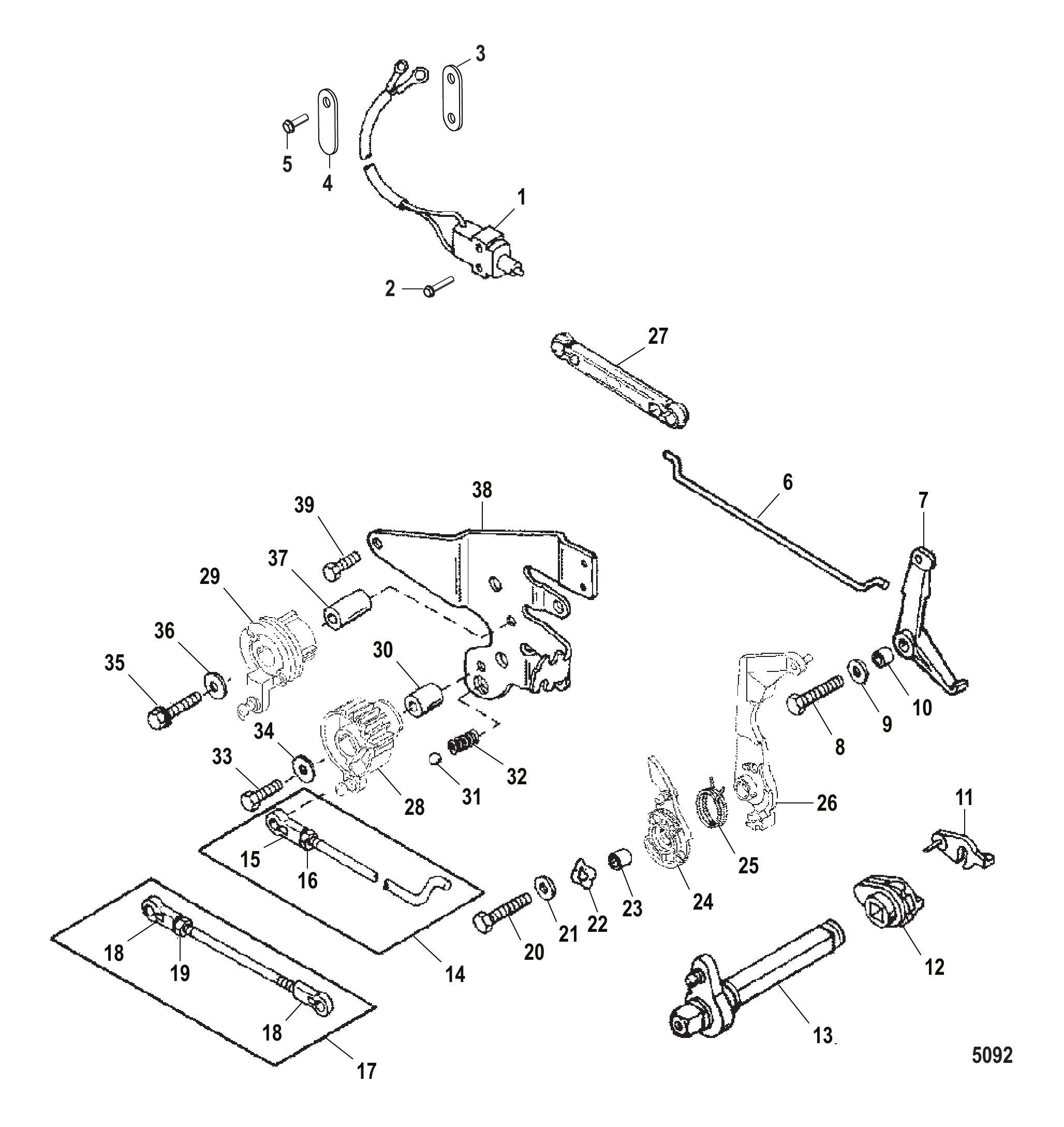

图 25油门和换挡联动装置（舵柄换挡） Throttle and Shift Linkage (Tiller Handle Shift)

REF	零件编号	中文名称	英文名称	数量
1	813960A4	开关总成	SWITCH ASSEMBLY	1
2	4001168	不锈钢螺丝(M3.5 x 20)	SCREW (M3.5 x 20) Stainless Steel	2
2	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
3	824923	安装板	PLATE	1
4	12627	绑带	STRAP	1
5	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
6	42161	互锁连杆	LINK INTERLOCK	1
7	8236103	联锁控制杆	LEVER Interlock Control	1
8	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
8	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
9	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
10	823806	衬套	BUSHING	1
11	823862	背板杆	LEVER Backplate	1
12	8238632	水平换挡轴杆(端口)	LEVER Horizontal Shift Shaft Port	1
13	8236011	水平换挡轴	SHIFT SHAFT Horizontal	1
14	881228A2	换挡连杆总成	SHIFT LINK ASSEMBLY	1
15	817428	插座	SOCKET	1
16	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
17	881227A1	节气门连杆总成	LINK ASSEMBLY Throttle	1
18	817428	插座	SOCKET	2
19	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
20	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
20	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
21	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
22	99611	波形垫圈	WAVE WASHER	1
23	823806	衬套	BUSHING	1
24	8319781	节气门凸轮	CAM Throttle	1
25	42164	弹簧	SPRING	1
26	831977	火花臂	SPARK ARM	1
26	888191	火花臂	SPARK ARM	1
27	8327471	正时连杆	TIMING LINK	1
28	8238083	次级齿轮	SECONDARY GEAR	1
29	8238092	主齿轮	PRIMARY GEAR	1
30	823806	衬套	BUSHING	1
31	93008	钢球	BALL	1
32	930061	弹簧	SPRING	1
32	8M0215005	弹簧	SPRING	1
33	4000329	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
33	8M0206596	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
34	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	2
35	4000331	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
36	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
37	823807	衬套	BUSHING	1
38	8238102	控制平台	CONTROL PLATFORM	1
39	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	3

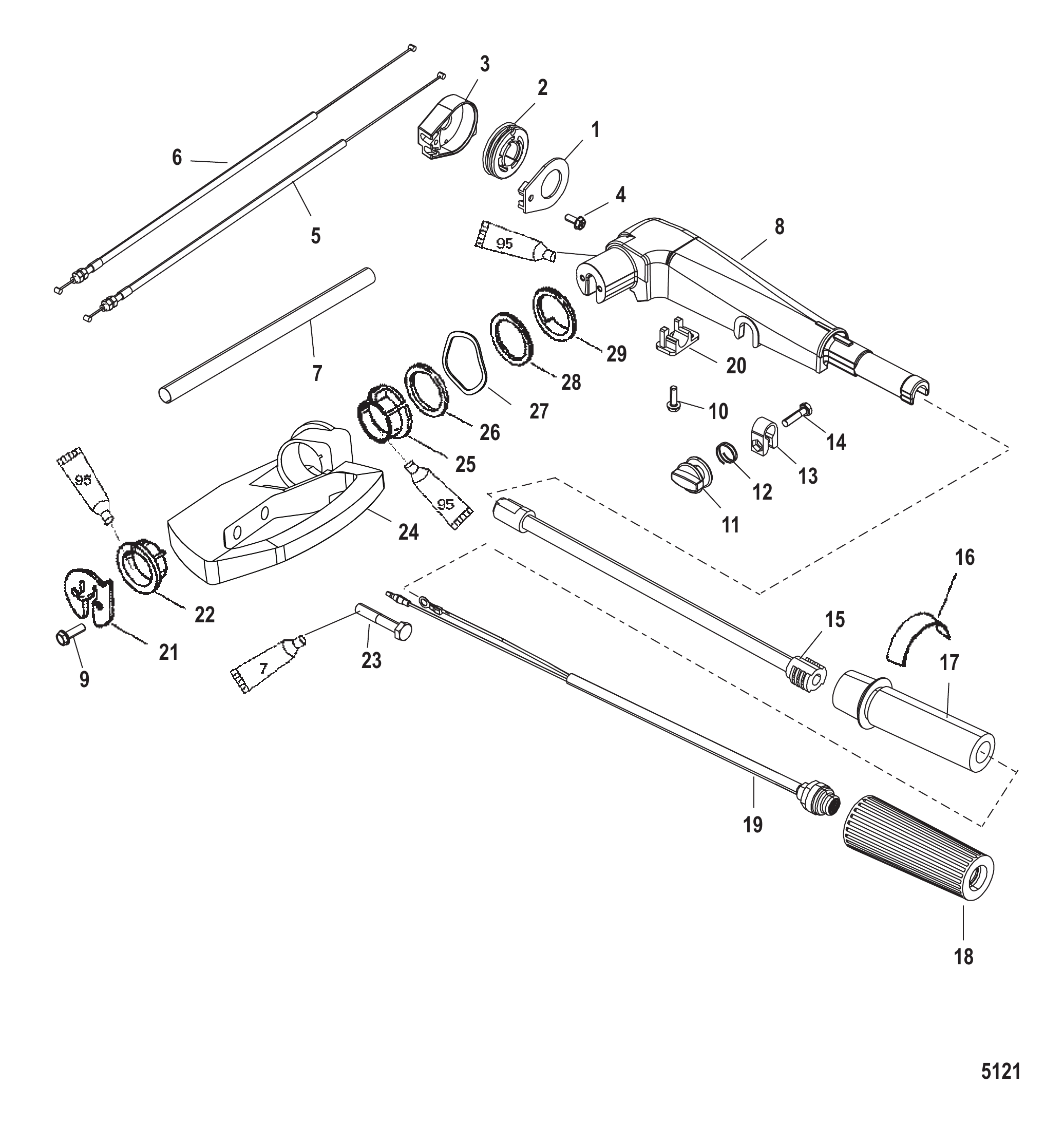

图 26舵柄总成 Tiller Handle Assembly

REF	零件编号	中文名称	英文名称	数量
-	821468T4	舵柄	TILLER HANDLE	1
-	821468T2	舵柄	TILLER HANDLE	1
1	822148A4	盖板套件	COVER KIT	1
1	822148A2	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售外壳	NOT SOLD SEPARATE Case	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	432423	节气门拉索	CABLE Throttle	1
5	43242T03	节气门拉索	CABLE-THROTTLE	1
5	432426	节气门拉索	CABLE Throttle	1
6	432423	节气门拉索	CABLE Throttle	1
6	43242T03	节气门拉索	CABLE-THROTTLE	1
6	432426	节气门拉索	CABLE Throttle	1
7	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
8	821468A66	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
9	4010516	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
10	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
11	821972	节气门旋钮	KNOB Throttle	1
11	821972T	节气门旋钮	KNOB Throttle	1
12	96203	弹簧	SPRING	1
13	821971	节气门锁	LOCK Throttle	1
13	892995	节气门锁	LOCK Throttle	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
15	821463A1	舵柄管	TILLER TUBE	1
15	821463T01	舵柄管	TUBE-TILLER	1
16	8242002	贴花	DECAL	1
16	8242004	贴花	DECAL	1
17	822429	节气门手柄	HANDLE Throttle	1
17	821465	节气门手柄	HANDLE Throttle	1
18	99589	握把	GRIP	1
18	8M0221732	外握把	GRIP OUTER	1
19	823609A17	停机开关总成	SWITCH ASSEMBLY Stop	1
19	8M0104615	开关总成	SWITCH ASSY	1
19	823609A18	启动/停止开关总成	SWITCH ASSEMBLY Start/Stop	1
20	822441	固定座	RETAINER	1
21	8221471	安装板	PLATE	1
22	823939	衬套	BUSHING	1
23	4000384	螺钉(M10×80)	SCREW (M10 x 80)	2
24	822841F1	支架	BRACKET	1
25	823939	衬套	BUSHING	1
26	822145	垫圈	WASHER	1
27	826792	波形垫圈	WAVE WASHER	1
28	822145	垫圈	WASHER	1
29	822146	垫圈	WASHER	1

图 27专用工具 Tools Special

REF	零件编号	中文名称	英文名称	数量
0	824785T1	衬套和密封安装工具	INSTALLER TOOL Bushing And Seal	1
0	13664	轴承座安装工具, 6/15马力	INSTALLER TOOL Bearing Carrier, 6/15 Hp	1
0	83165T	拉拔器总成	PULLER ASSEMBLY	1
0	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
0	824787	衬套拆卸工具	REMOVAL TOOL Bushing	1
0	29287	量规工具	GAUGE TOOL	1
0	824788A1	轴承拆卸工具	REMOVAL TOOL Bearing	1
0	824790A1	驱动轴衬套安装工具	INSTALLATION TOOL Driveshaft Bushing	1
0	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
0	8M0161873	固定工具	HOLDER TOOL	1
0	24937A1	固定工具	HOLDER TOOL	1
0	8M0161873	固定工具	HOLDER TOOL	1
0	24937A1	固定工具	HOLDER TOOL	1
0	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
0	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
0	13655T	心轴	MANDREL	1
0	99750A1	万用表	MULTI METER	1
0	13663T1	活塞销安装工具	INSTALLER TOOL Piston Pin	1
0	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
0	13662T1	动力头支架工具	STAND TOOL Powerhead	1
0	37241	通用拉拔板	PULLER PLATE Universal	1
0	59339	维修用转速表	SERVICE TACHOMETER	1
0	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
0	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
0	850439T1		TESTER Eight Chamber (Eight Chamber)	1
0	63998A1		GAP TOOL Single Chamber (Single Chamber)	1
0	99379	正时灯	TIMING LIGHT	1
0	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
0	37241	通用拉拔板	PULLER PLATE Universal	1
0	96086	火花塞扳手/螺丝刀	WRENCH/SCREWDRIVER Spark Plug	1
0	8M0026088	火花塞扳手	PLUG WRENCH	1
0	NSS	不单独销售膨胀杆(Snap On #CG 40-4)	NOT SOLD SEPARATE Expanding Rod (Snap On #CG 40-4)	1
0	NSS	不单独销售夹头(Snap On #CG 40-15)	NOT SOLD SEPARATE Collet (Snap On #CG 40-15)	1
0	NSS	不单独销售膨胀杆(Snap On #CG40A6)	NOT SOLD SEPARATE Expanding Rod (Snap On #CG40A6)	1

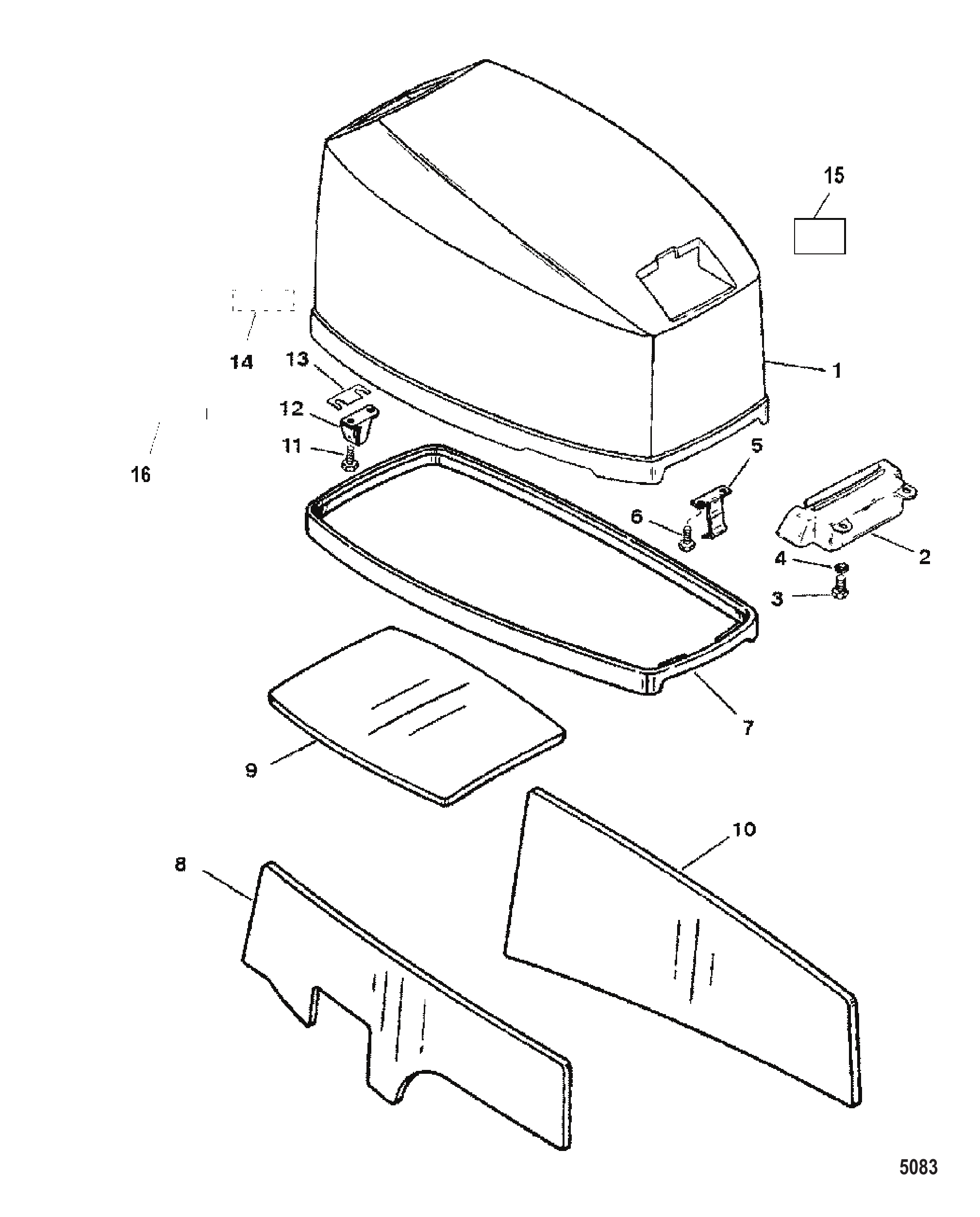

图 28顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	9163T19	顶盖总成	TOP COWL ASSEMBLY	1
1	9163T21	顶盖总成	TOP COWL ASSEMBLY	1
2	44311F3	后护罩	SHIELD Rear	1
2	44311F5	后护罩	SHIELD Rear	1
2	44311F3	护罩	SHIELD	1
3	400018	螺钉(M5 x 12)	SCREW (M5 x 12)	2
4	73288	垫圈(.220 x .500 x .030)不锈钢	WASHER (.220 x .500 x .030) Stainless Steel	2
5	17221	盖锁扣	LATCH Cowl	1
6	400033	螺钉(M5 x 12)	SCREW (M5 x 12)	2
7	17773A2	罩盖密封件	SEAL Cowl	1
7	8M0043411	罩盖密封条	SEAL-COWL	1
8	815625A1	隔音毯套装	SOUND BLANKET KIT	1
8	815625A02	隔音毯套装(预涂压敏胶)	SOUND BLANKET KIT (Pre-Applied Pressure Sensitive Adhesive)	1
9	NSS	不单独销售 隔音毯	NOT SOLD SEPARATE Sound Blanket	1
10	NSS	不单独销售 隔音毯	NOT SOLD SEPARATE Sound Blanket	1
11	400033	螺钉(M5 x 12)	SCREW (M5 x 12)	2
12	812413A1	滚轮支架总成	BRACKET ASSEMBLY Roller	1
13	18517	罩盖锁扣垫片	SHIM Cowl Latch	AR
14	804663A04	EPA标签信息贴花	DECAL EPA Label Information	1
14	804663A03	EPA标签信息贴花	DECAL EPA Label Information	1
14	804663A02	EPA标签信息贴花	DECAL EPA Label Information	1
14	804663A01	EPA标签信息贴花	DECAL EPA Label Information	1
14	804663A00	EPA标签信息贴花	DECAL EPA Label Information	1
14	856985A5	EPA标签信息贴花	DECAL EPA Label Information	1
14	855920	EPA标签信息贴花	DECAL EPA Label Information	3
15	134254	启动程序贴花	DECAL Starting Procedures	1
16	111851	换挡贴花	SHIFT DECAL	1
