水星 Mercury 10 HP SEAPRO 0D281000 THRU 0G760299 - 爆炸图零件明细

两冲程化油器 · USA - Cat.# 90-81639994 · 共 59 个部位 · 2386 条零件

1化油器总成（SeaPro/Marathon 10）2燃油滤清器总成 3专用工具 4燃油箱总成（3.2加仑）5手动启动器（设计I）6电气组件 7附件 8齿轮箱（驱动轴）（设计II-参见参考号41）9燃油滤清器总成(USA-1B153167/BEL-0P360020及以下)10齿轮箱（驱动轴）（设计I-参见参考号17）11驱动轴壳体 12化油器 SeaPro/Marathon10 & 15 13维修/支撑材料 14齿轮箱（驱动轴）（2.00:1齿轮比）15遥控连接组件 16润滑图表 17专用工具 18齿轮箱（螺旋桨轴）（设计I-参见驱动轴图纸）19夹紧支架 20手动启动器（设计II）21手动启动器 22衬垫组件-完整-动力头与下部单元 23点火组件 24油门与换挡联动装置（侧换挡）25油门与换挡联动装置（舵柄型号）26油门与换挡联动装置（舵柄换挡型号）27化油器总成（XR10/Magnum 10）28燃油箱总成（6.6加仑）29化油器（XR10/Magnum 10）30曲轴、活塞与飞轮 31旋转头与转向手柄 32油门与换挡联动装置（侧换挡型号）33齿轮箱（螺旋桨轴-设计II-参见驱动轴图纸）34齿轮箱螺旋桨轴-2.00:1齿轮比 35旋转支架与转向手柄 36气缸体与盖 37外罩 38燃油滤清器总成(USA-1B153168/BEL-0P360021及以上)39油门与换挡联动装置（SeaPro/Marathon 10）40旋转支架 41附件 42化油器（XR10/Magnum 10）43化油器 SeaPro/Marathon10 & 15 44夹紧支架 45外罩 46曲轴、活塞与飞轮 47气缸体与盖 48驱动轴壳体 49燃油滤清器总成 50齿轮箱（驱动轴）（2.00:1齿轮比）51齿轮箱螺旋桨轴-2.00:1齿轮比 52点火组件 53手动启动器 54维修/支撑材料 55旋转支架 56旋转头与转向手柄 57油门与换挡联动装置（侧换挡）58油门与换挡联动装置（舵柄型号）59专用工具

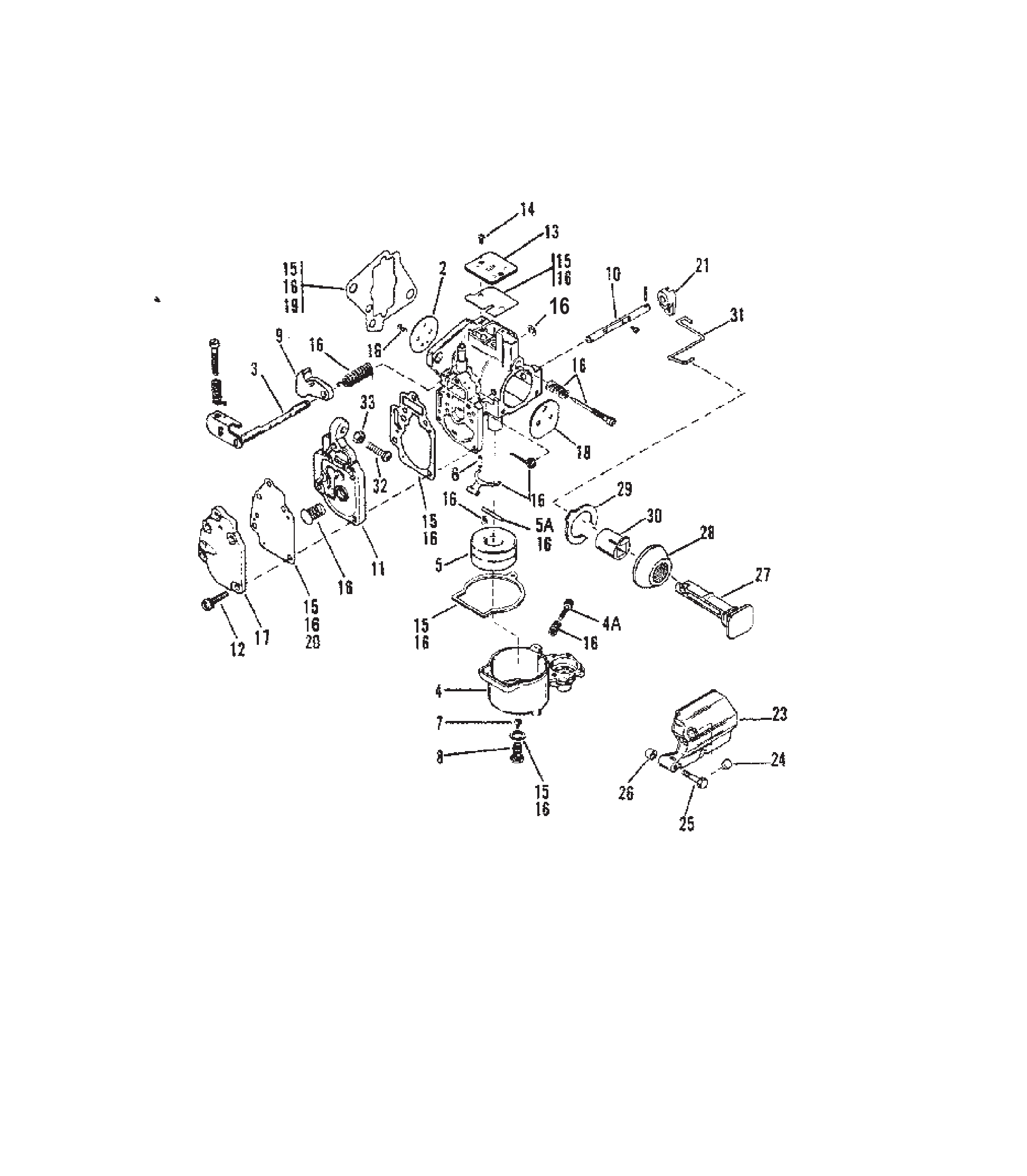

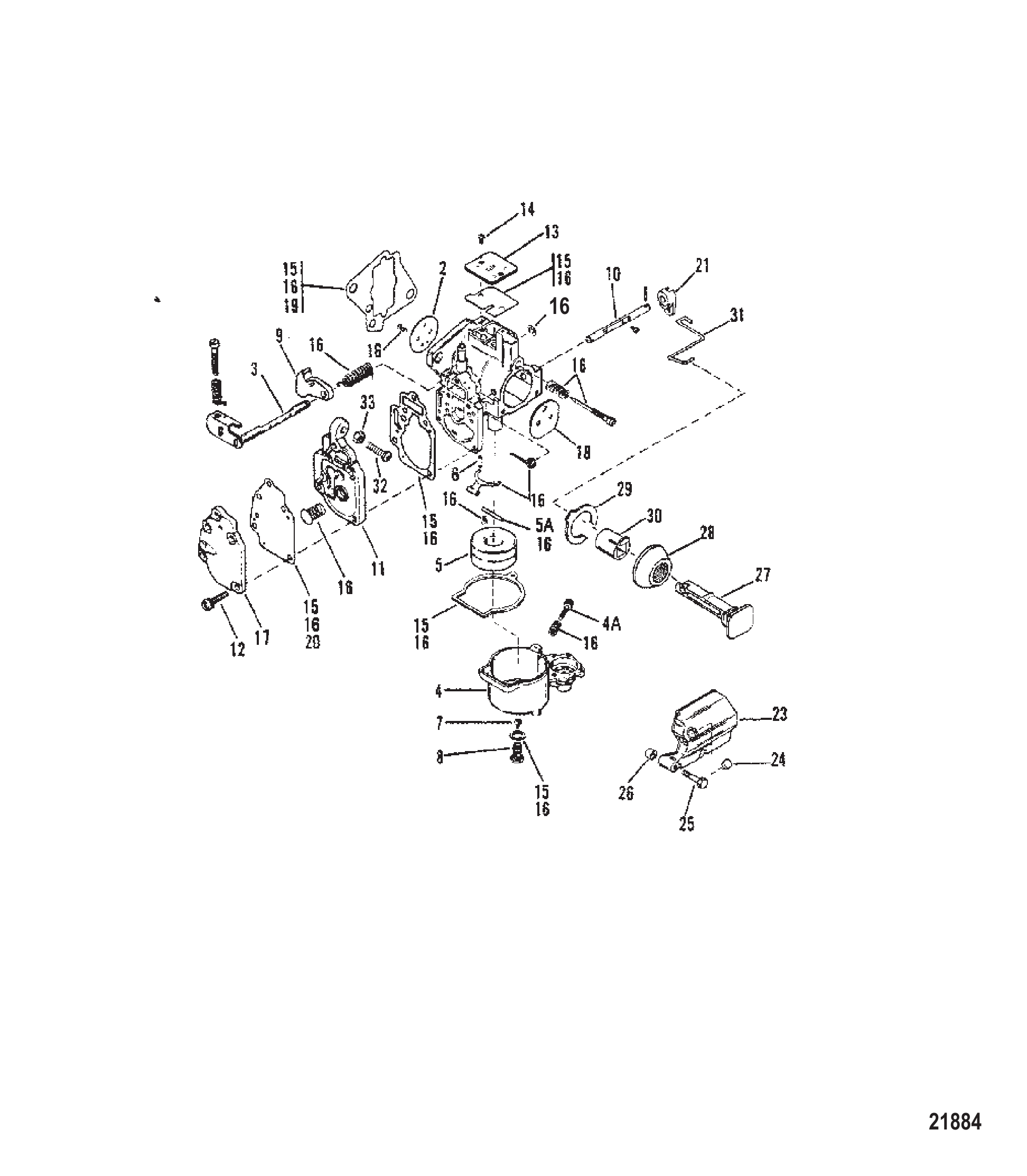

图 1化油器总成（SeaPro/Marathon 10） Carburetor Assembly (SeaPro/Marathon 10)

REF	零件编号	中文名称	英文名称	数量
1	817404A3	化油器 (WMC-40)	CARBURETOR (WMC-40)	1
1	817404T4	化油器	CARBURETOR	1
2	19268	节气门阀 (WMC-33/33A)	VALVE Throttle (WMC-33/33A)	1
2	823716	节气门阀 (WMC-40)	VALVE Throttle (WMC-40)	1
3	19267	节气门轴 (含螺丝和弹簧)	SHAFT Throttle (INCLS. SCREW & SPRING)	1
4	811353	燃油杯	BOWL Fuel	1
4A	811360	浮子室放油螺丝 (WMC-40)	SCREW Bowl Drain (WMC-40)	1
5	9169	浮子	FLOAT	1
5	91691	浮子	FLOAT	1
5A	F10064	轴	SHAFT	1
6	9855	阀门	VALVE	1
6	803861	进油针阀	VALVE Inlet Needle	1
7	4215	主量孔 (.066) (WMC-33/34A)	JET Main Fuel (.066) (WMC-33/34A)	1
7	4216	量孔 (.064) (WMC-40)	JET (.064) (WMC-40)	1
8	9171	量孔固定塞	PLUG JET RETAINER	1
9	811352	油门杆	LEVER Throttle	1
10	811354	阻风门轴 (WMC-33/33A)	SHAFT Choke (WMC-33/33A)	1
10	8113541	阻风门轴	SHAFT Choke	1
10	8113541	阻风门轴 (WMC-40)	SHAFT Choke (WMC-40)	1
11	15827A1	本体	BODY	1
11	9702	盖/燃油泵套件	COVER/FUEL PUMP KIT	1
12	9643	燃油泵盖螺丝	SCREW FUEL PUMP COVER	5
13	9699	盖板	PLATE COVER	1
14	9696	盖板螺钉	SCREW COVER PLATE	2
15	811357	衬垫套件化油器衬垫/膜片套件	GASKET SET Carburetor GASKET/DIAPHRAGM KIT	1
15	97611	衬垫/膜片套件	GASKET/DIAPHRAGM KIT	1
16	811356	维修套件 (WMC-33-33/A)	REPAIR KIT (WMC-33-33/A)	1
16	8237072	维修套件	REPAIR KIT	1
16	8113561	维修套件 (WMC-40)	REPAIR KIT (WMC-40)	1
16	8237072	维修套件	REPAIR KIT	1
17	9637	燃油泵盖	COVER FUEL PUMP	1
18	811355	阻风门阀 (WMC-33)	VALVE Choke (WMC-33)	1
18	811806	阻风门阀	VALVE Choke	1
18	811806	阻风门阀 (WMC-33A/40)	VALVE Choke (WMC-33A/40)	1
19	192061	化油器衬垫	GASKET Carburetor	1
20	9635	膜片/衬垫	DIAPHRAGM/GASKET	1
21	817406	阻风门杆 (WMC-33)	LEVER Choke (WMC-33)	1
21	811805	阻风门杆	LEVER Choke	1
21	811805	阻风门杆 (WMC-33A/40)	LEVER Choke (WMC-33A/40)	1
23	17442	盖板	COVER	1
24	47579	堵头	PLUG	1
25	400018	螺钉(M5 x 12)	SCREW (M5 x 12)	2
25	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	2
26	41750	嵌件	INSERT	2
26	41750T	嵌件	INSERT	2
27	817424	阻风门旋钮	KNOB Choke	1
28	12804A1	阻风门面板总成	BEZEL ASSEMBLY Choke	1
29	11278	固定夹	CLIP Retaining	1
30	817426	阻风门面板嵌件	INSERT Choke Bezel	1
31	817425	阻风门连杆	LINK Choke	1
32	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	1
33	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
-	42364A92	发动机垫片组	GASKET SET Engine	1
-	19072A88	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	19072T88	船用动力头	POWERHEAD MARINE	1

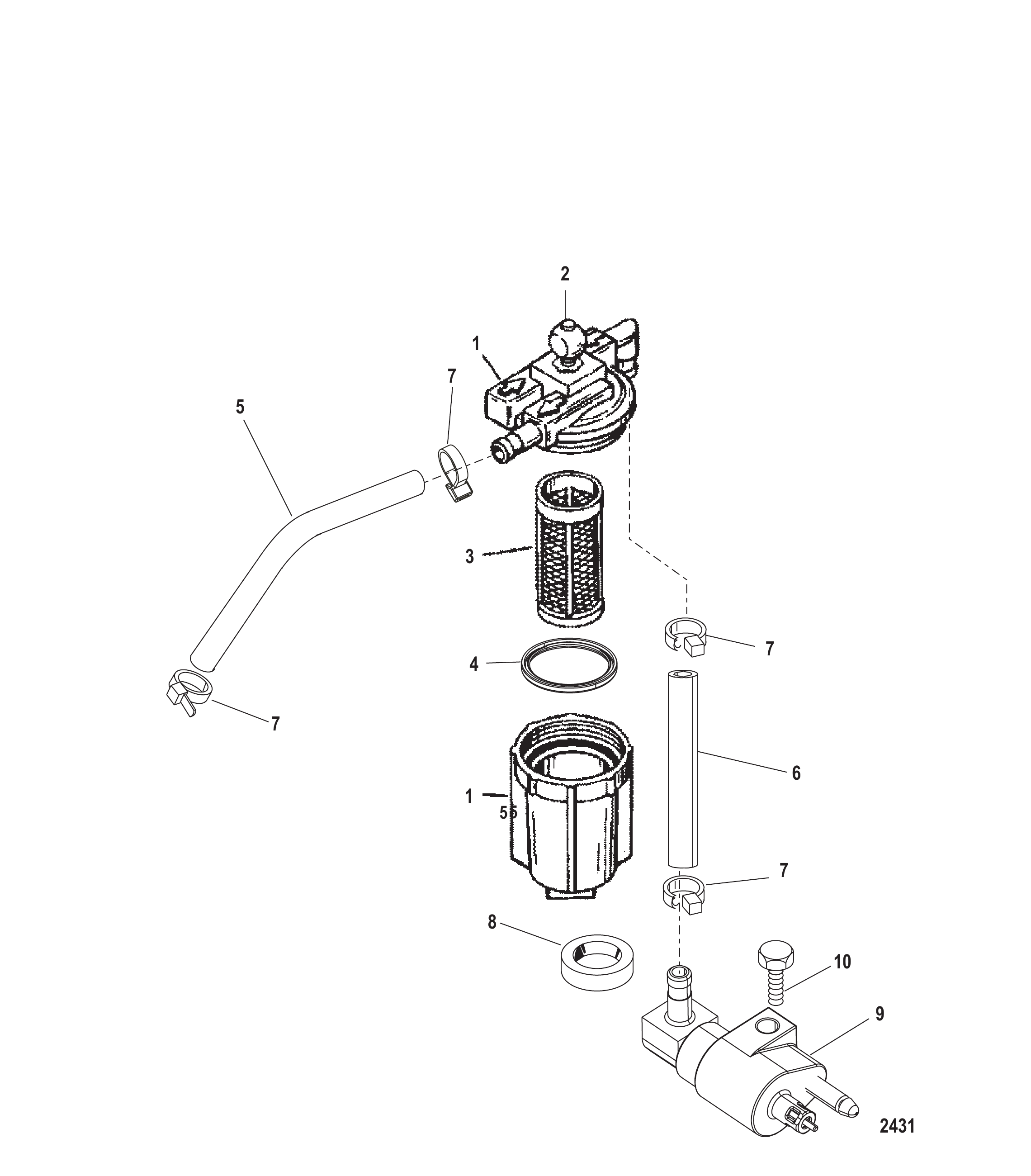

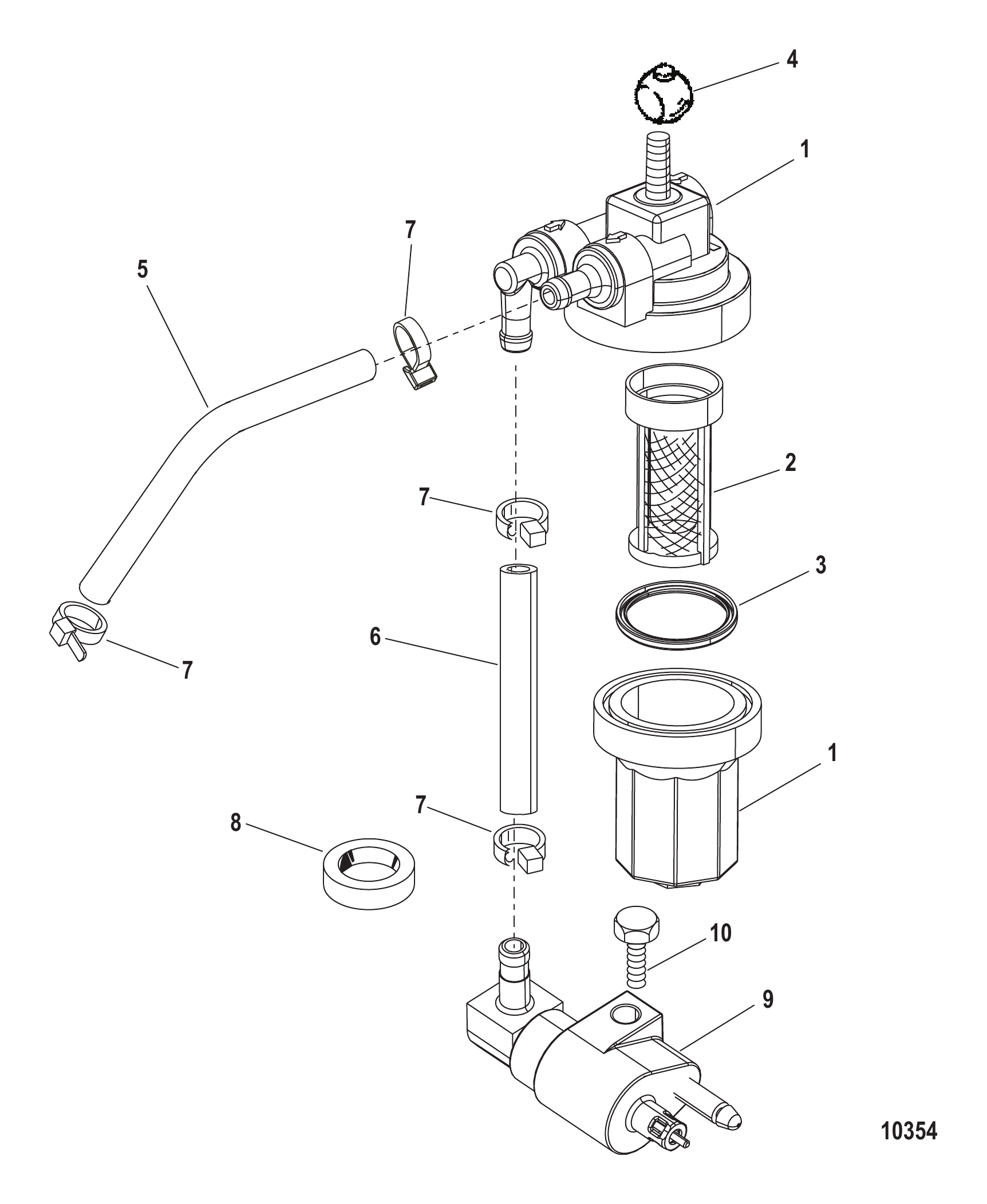

图 2燃油滤清器总成 Fuel Filter Assembly

REF	零件编号	中文名称	英文名称	数量
1	87946A15	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
1	889527A07	滤清器套件	FILTER KIT	1
2	91935	球形燃油滤清器	BALL FUEL FILTER	1
2	858731	球形燃油滤清器	BALL Fuel Filter	1
3	87946A3	滤清器总成	FILTER ASSEMBLY	1
3	87946Q04	燃油滤清器套件	FILTER KIT Fuel	1
4	98277	燃油滤清器密封件	SEAL FUEL FILTER	1
4	897536	密封件	SEAL	1
5	99127109	滤清器至化油器油管(57英寸散装)	LINE (57.00 Inches Bulk) FILTER TO CARBURETOR	1
5	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
6	99127109	滤清器至适配器油管(57英寸散装)	LINE (57.00 Inches Bulk) FILTER TO ADAPTOR	1
6	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
7	816311	燃油管束带(8英寸)	TIE STRAP (8.00 Inches) FUEL LINE	4
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
8	18202	护孔环	GROMMET	1
9	15781A9	燃油连接器套件(90度)(新设计)	CONNECTOR KIT Fuel (90 DEG.) (NEW DESIGN)	1
9	14187M	直通连接器(旧设计)	CONNECTOR (STRAIGHT) (OLD DESIGN)	1
10	4000331	适配器螺丝(M6x30)	SCREW (M6 x 30) ADAPTOR	AR
10	4000330	适配器螺丝(M6x25)	SCREW (M6 x 25) ADAPTOR	AR
10	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	AR

图 3专用工具 Tools-Special

REF	零件编号	中文名称	英文名称	数量
-	824785A1	衬套和密封安装工具	INSTALLER TOOL Bushing And Seal	1
-	13664	轴承座安装工具, 6/15马力	INSTALLER TOOL Bearing Carrier, 6/15 Hp	1
-	83165M	轴承拉拔器总成	PULLER ASSEMBLY Bearing	1
-	83165T	拉拔器总成	PULLER ASSEMBLY	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
-	824787	衬套拆卸工具	REMOVAL TOOL Bushing	1
-	36392	化油器量具	GAUGE TOOL Carburetor	1
-	29287	量规工具	GAUGE TOOL	1
-	824788A1	轴承拆卸工具	REMOVAL TOOL Bearing	1
-	824790A1	驱动轴衬套安装工具	INSTALLATION TOOL Driveshaft Bushing	1
-	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
-	8M0161873	固定工具	HOLDER TOOL	1
-	24937A1	固定工具	HOLDER TOOL	1
-	8M0161873	固定工具	HOLDER TOOL	1
-	24937A1	固定工具	HOLDER TOOL	1
-	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
-	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
-	13655	心轴	MANDREL	1
-	13655T	心轴	MANDREL	1
-	99750A1	万用表	MULTI METER	1
-	13663A1	活塞销安装工具	INSTALLER TOOL Piston Pin	1
-	13663T1	活塞销安装工具	INSTALLER TOOL Piston Pin	1
-	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
-	13662A1	动力头支架工具	STAND TOOL Powerhead	1
-	13662T1	动力头支架工具	STAND TOOL Powerhead	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	59339	维修用转速表	SERVICE TACHOMETER	1
-	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
-	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
-	24283	卡簧钳	PLIERS Snap Ring	1
-	850439T1	八腔测试仪	TESTER Eight Chamber (EIGHT CHAMBER)	1
-	63998A1	单腔间隙工具	GAP TOOL Single Chamber (SINGLE CHAMBER)	1
-	99379	正时灯	TIMING LIGHT	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	NSS	非单独销售膨胀杆(Snap-On #CG 40-4)	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG 40-4)	1
-	NSS	非单独销售夹头(Snap-On #CG 40-15)	NOT SOLD SEPARATE Collet (Snap-On #CG 40-15)	1
-	NSS	非单独销售膨胀杆(Snap-On #CG40A6)	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40A6)	1

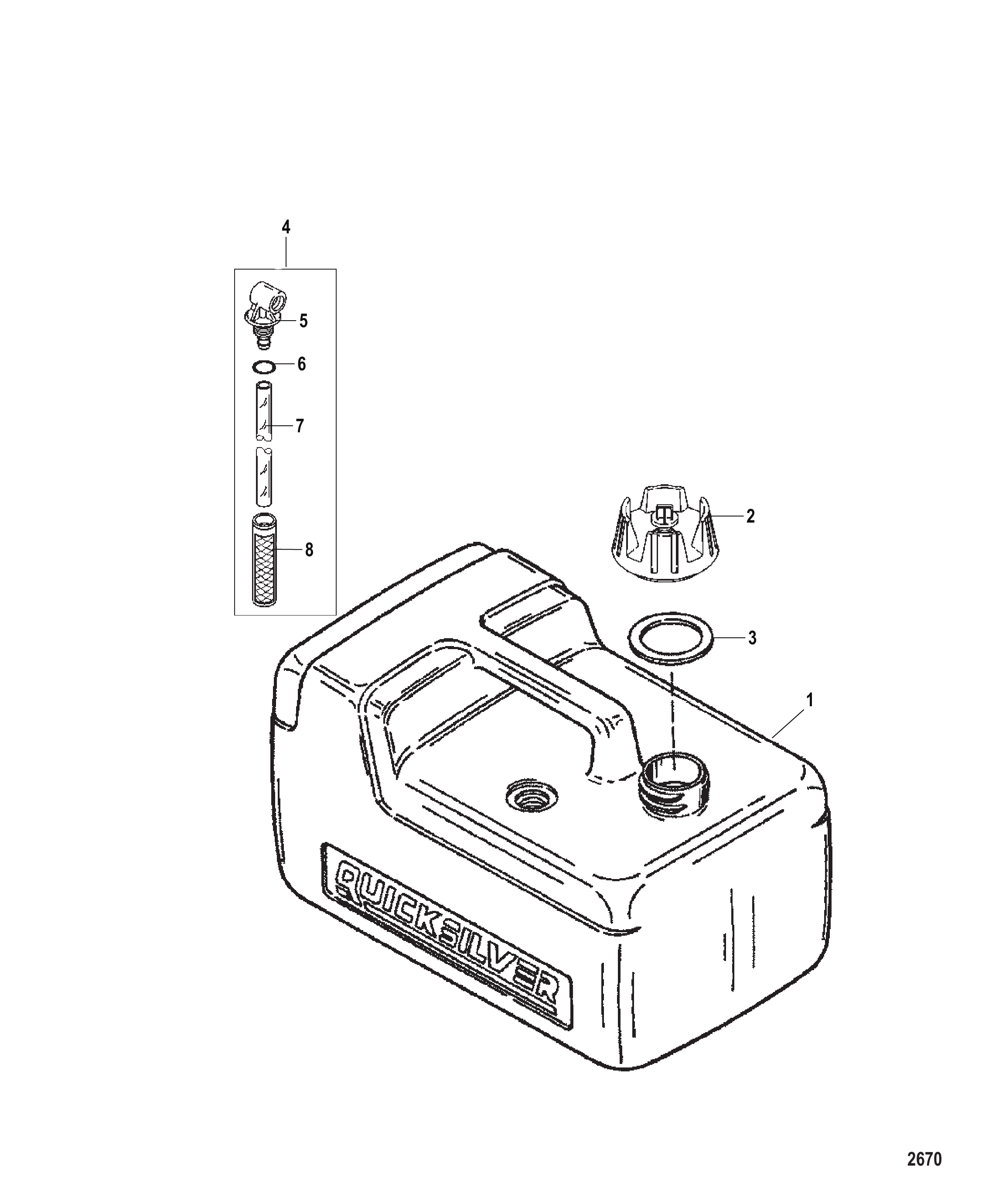

图 4燃油箱总成（3.2加仑） Fuel Tank Assembly (3.2 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	859060A2	燃油箱总成	TANK ASSEMBLY Fuel Fuel	1
2	816976Q1	燃油箱盖总成-手动通风	CAP ASSEMBLY Fuel-Manual Vent Fuel	1
3	8169771	燃油箱盖衬垫	GASKET Fuel Cap Fuel Cap	1
4	823531A1	燃油管路连接套件	CONNECTOR KIT Fuel Fuel	1
4	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
5	NSS	不单独出售(连接器)	NOT SOLD SEPARATE (Connector)	1
6	823533	O型圈	O-RING	1
7	NSS	不单独出售(管路)	NOT SOLD SEPARATE (Tube)	1
8	823534	燃油滤清器滤网	SCREEN Fuel Filter	1

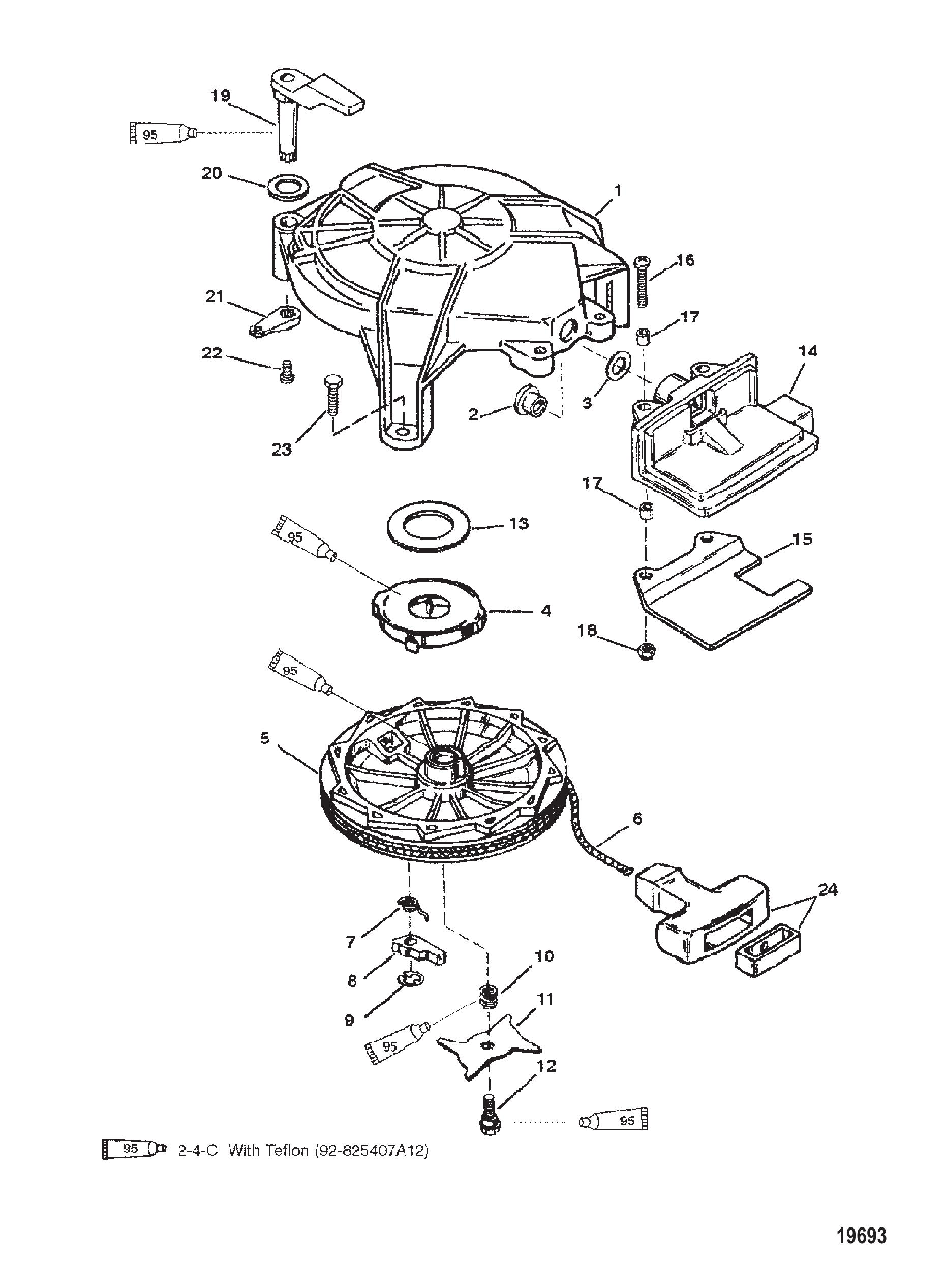

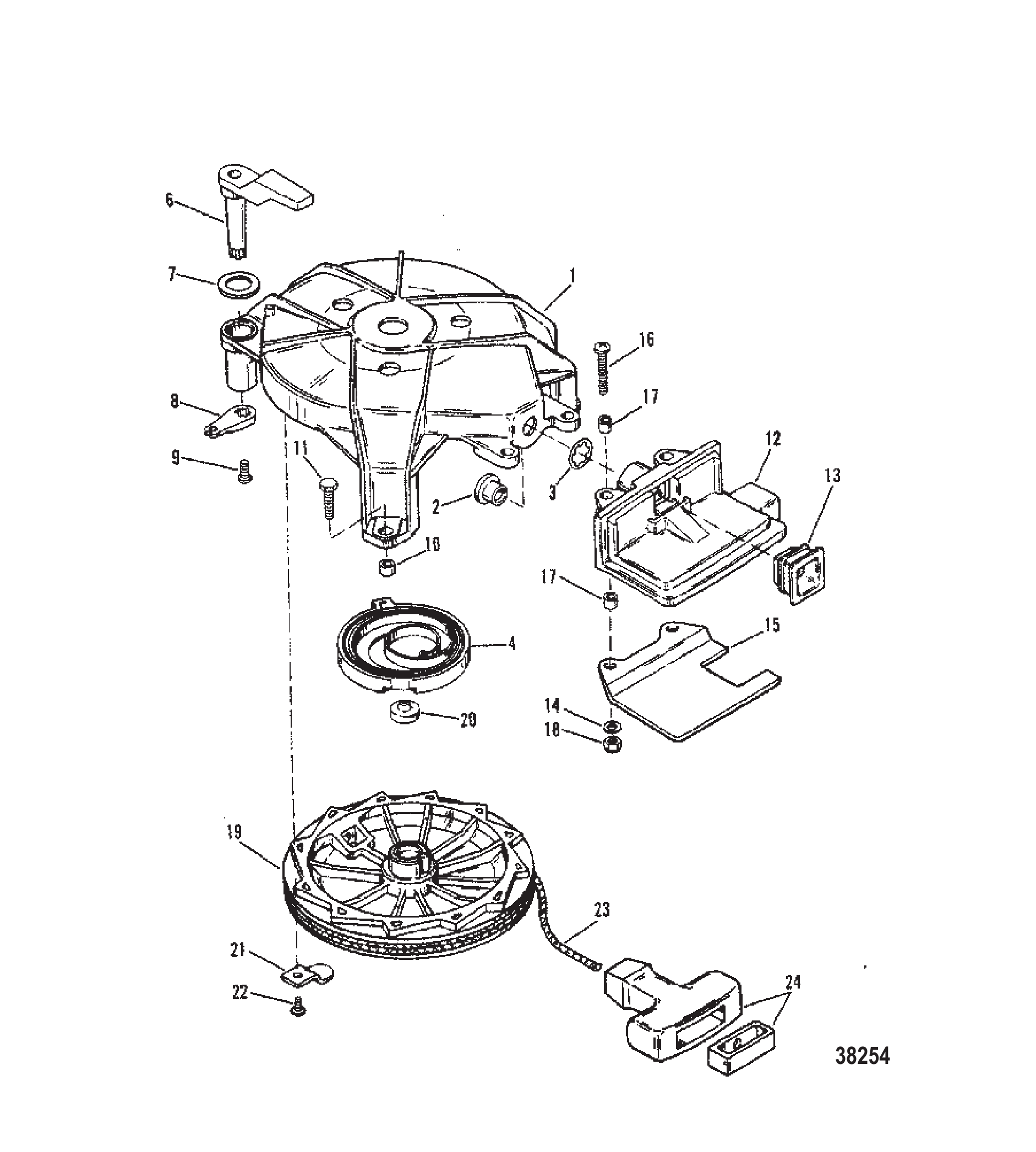

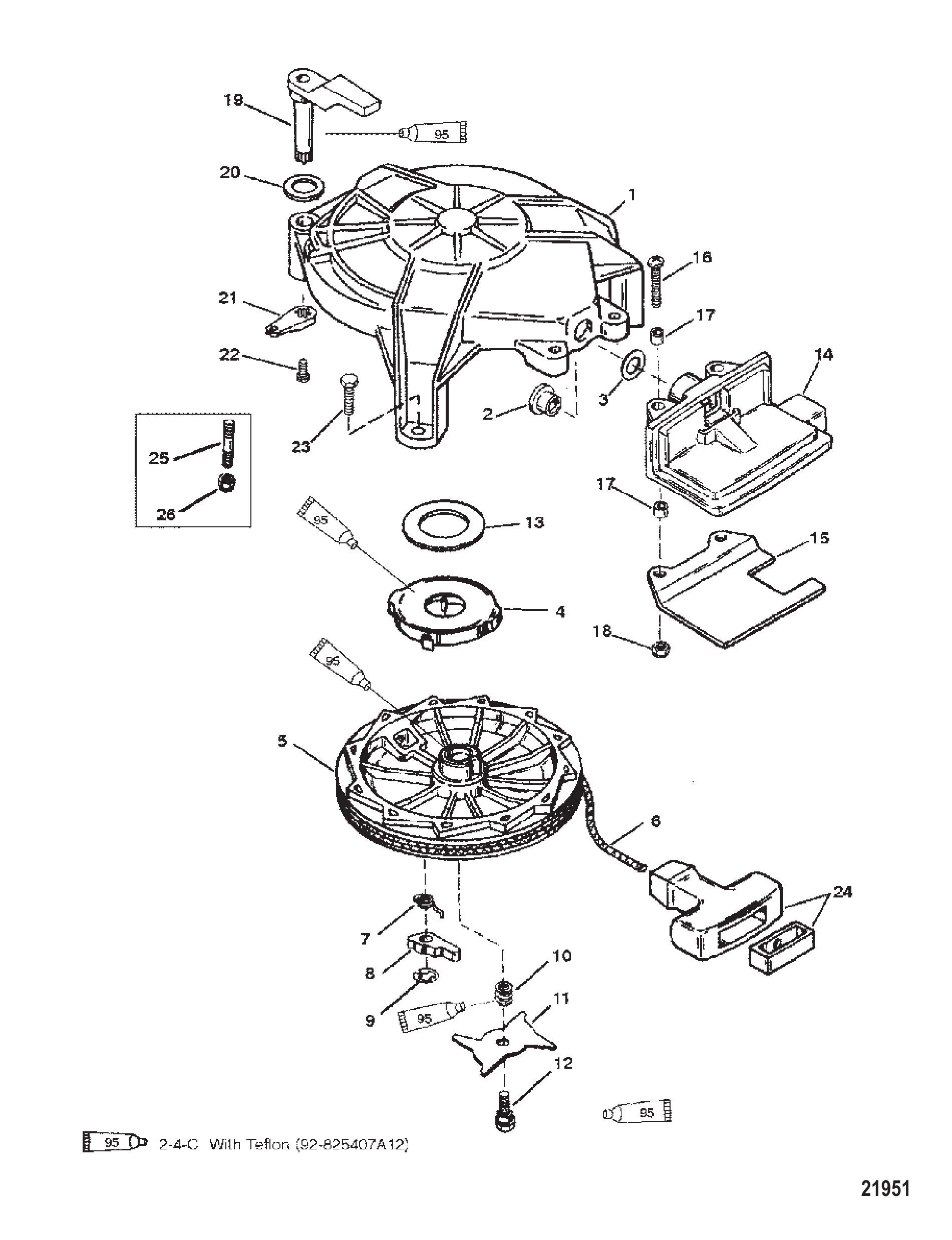

图 5手动启动器（设计I） Manual Starter (Design I)

REF	零件编号	中文名称	英文名称	数量
1	42207A1	启动器壳体总成	HOUSING ASSEMBLY STARTER	1
2	42690	启动绳衬套	BUSHING STARTER ROPE	1
2	8M0183792	绳索衬套	ROPE BUSHING	1
3	42689	挡圈	RING Retaining	1
3	818853	挡圈	RING Retaining	1
4	42194A2	反冲启动器弹簧总成	SPRING ASSEMBLY Recoil Starter	1
6	42171	锁杆 (上)	LEVER LOCK (UPPER)	1
6	42171T	杠杆	LEVER	1
7	56681	垫圈 (.203 x .500 x .032) 上锁杆	WASHER (.203 x .500 x .032) UPPER LOCK LEVER	1
7	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
8	42173	锁杆 (下)	LEVER LOCK (LOWER)	1
8	42173T	杠杆	LEVER	1
9	48408	螺钉 (#10-16 x .500) 下锁杆	SCREW (#10-16 x .500) LOWER LOCK LEVER	1
10	43787	启动器壳体螺钉隔套	SPACER STARTER HOUSING SCREW	3
11	40011128	螺钉 (M6 x 20) 不锈钢启动器壳体固定	SCREW (M6 x 20) Stainless Steel STARTER HOUSING ATTACHING	3
11	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
12	42094	支架	REST	1
12	19018T	支架-启动器手柄	REST-STARTER HDL	1
12	19018	支架	REST	1
12	19018T	支架-启动器手柄	REST-STARTER HDL	1
13	44180	绳索衬套	BUSHING Rope	1
14	4002313	支架螺钉垫圈	WASHER REST SCREW	2
15	12674	支架	SUPPORT	1
16	40019111	螺钉 (M5 x 35) 支架至启动器壳体	SCREW (M5 x 35) REST TO STARTER HOUSING	2
17	309772	支架螺钉隔套	SPACER REST SCREW	4
18	400633	螺母 (M5) 支架螺钉	NUT (M5) REST SCREW	2
18	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
19	42034A1	启动器滑轮	SHEAVE STARTER	1
19	42034A2	启动器回绕滑轮总成	PULLEY ASSEMBLY Starter Rewind	1
20	427071	启动器滑轮盖	CAP STARTER SHEAVE	1
20	817362	启动器滑轮盖 (盖塞)	CAP STARTER SHEAVE (CAP PLUG)	1
21	42209	启动器滑轮挡片	TAB STARTER SHEAVE	3
22	48408	螺钉 (#10-16 x .500) 挡片	SCREW (#10-16 x .500) TAB	3
23	12066A9	启动绳	ROPE STARTER	1
23	12066Q10	启动绳@2	ROPE-STARTER@2	1
24	85174A1	启动绳手柄总成	HANDLE ASSEMBLY STARTER ROPE	1

图 6电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	881363T	盖板	COVER	1
2	881364T2	线束总成	HARNESS ASSEMBLY	1
2	881364T04	线束	HARNESS	1
2	881364T1	线束总成	HARNESS ASSEMBLY	1
2	881364T04	线束	HARNESS	1
3	804291	保险丝20安培	FUSE 20 Ampere	4
3	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
4	80429110	30安保险丝	FUSE 30 Ampere	4
4	8M0057159	30A保险丝	FUSE-30A	4
0	891824010	保险丝盖	COVER Fuse	4
0	891824020	保险丝盖	COVER Fuse	4
5	804289	保险丝拔取器	PULLER Fuse	1
6	881362	支架	BRACKET	1
7	8813511	螺钉	SCREW	1
8	881352T	继电器	RELAY	1
8	8M0098898	继电器	RELAY	1
9	82214M	垫圈	WASHER	2
10	881355	锁紧垫圈	LOCKWASHER	2
10	82212M	锁紧垫圈	LOCKWASHER	2
11	881354	螺钉	SCREW	2
11	96671M	螺钉	SCREW	2
12	804284	护套	BOOT	2
12	804284001	护套	BOOT	2
13	881350T	继电器	RELAY	1
14	881351	螺钉	SCREW	1
15	881353	卡箍	CLAMP	1
16	8813511	螺钉	SCREW	1
17	881359T	支架	BRACKET	1
17	881363A01	盖/支架套件	COVER/BRACKET KIT	1
18	881361	卡箍	CLAMP	1
19	881360	卡箍	CLAMP	1
20	804270	螺栓(M6×28)	BOLT (M6 x 28)	5
21	881304	护孔环	GROMMET	5
22	82851M	衬套	BUSHING	5
22	804344003	轴环	COLLAR	5
23	881356T1	继电器总成	RELAY ASSEMBLY	1
23	882751A3	升降继电器套件	RELAY KIT Trim	1
24	881357	引线	LEAD WIRE	1
25	881358	盖帽	CAP	1
26	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
27	825702	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
27	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
28	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
29	88439A33	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
30	88439A10	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
31	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
32	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
32	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
33	858723T1	适配器/升降线束总成	HARNESS ASSEMBLY Adapter/Trim	1
34	858914T1	升降马达适配器线束总成	HARNESS ASSEMBLY Trim Motor Adaptor	1
35	858740T4	遥控适配器线束总成	HARNESS ASSEMBLY Adapter Assembly Remote	1
36	92753	固定座	RETAINER	1
37	859249T1	连接器	CONNECTOR	1
38	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
39	8272822	高压警告标贴	DECAL Warning High Voltage	1
40	881865	挂档启动警示标贴	DECAL Caution-Start in Gear Start in Gear	1
41	828151A2	升降继电器套件	TRIM RELAY KIT	1
41	882751A3	升降继电器套件	RELAY KIT Trim	1
42	826802A24	升降线束总成	HARNESS ASSEMBLY Trim	1
43	828151A1	继电器总成	RELAY ASSEMBLY	2
43	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
44	818967	护孔环	GROMMET	1
44	8M0207785	护孔环	GROMMET	1
45	818968	衬套	BUSHING	1
45	8M0214955	衬套	BUSHING	1
46	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
47	828102	支架	BRACKET	1
47	8M0207771	安装支架	BRACKET Mounting	1
48	824868	螺钉(M6×75)	SCREW (M6 x 75)	1
49	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
49	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
50	823807	衬套	BUSHING	1

图 7附件 Accessories

零件编号	中文名称	英文名称	数量
86306A01	适配器	ADAPTER	1
821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
8M0074845	ORD 8M0098264	ORD 8M0098264	1
92876A8	转向安装套件	ATTACHING KIT Steering	1
92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
883040A1	转速表模块套件	TACH MODULE KIT	1

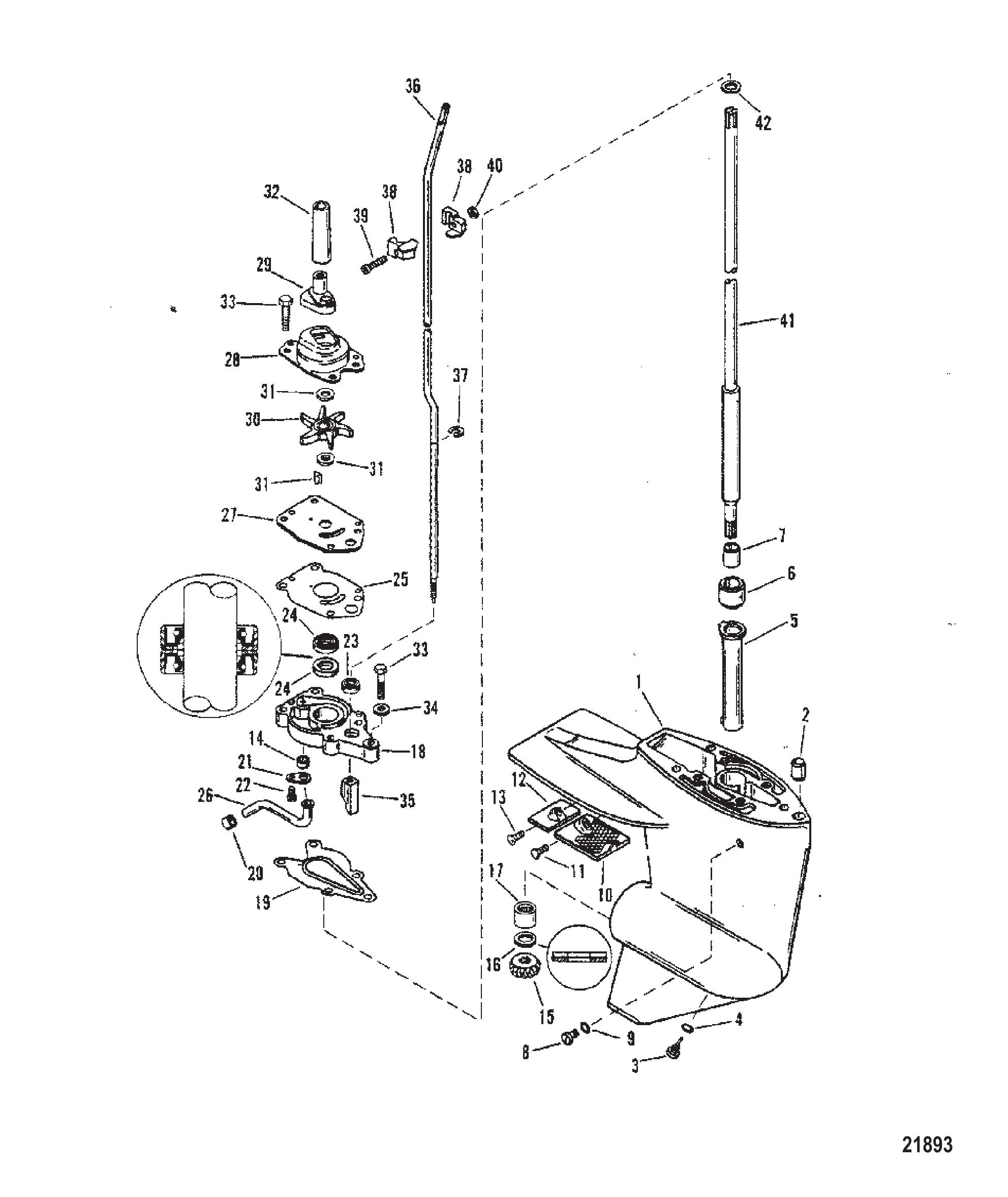

图 8齿轮箱（驱动轴）（设计II-参见参考号41） Gear Hsg (Driveshaft)(Design II-Refer to Reference #41)

REF	零件编号	中文名称	英文名称	数量
-	8833A13	齿轮箱总成(短型)-黑色	GEAR HOUSING ASSEMBLY COMPLETE (SHORT)- BLACK	1
-	8833T13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A15	齿轮箱总成(长型)黑色	GEAR HOUSING ASSEMBLY COMPLETE (LONG) BLACK	1
-	8833T15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A14	齿轮箱总成(短型)-灰色	GEAR HOUSING ASSEMBLY COMPLETE (SHORT)- GRAY	1
-	8833T14	齿轮箱-短型-灰	GEAR HSG-SHORT-GR	1
-	8833A16	齿轮箱总成(长型)灰色	GEAR HOUSING ASSEMBLY COMPLETE (LONG) GRAY	1
-	8833T16	ORD 1666-8833T15	ORD 1666-8833T15	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083312	GC BASIC9.9/15 4S	GC BASIC9.9/15 4S	1
1	8833A18	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic-Gray	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
2	12009	齿轮箱衬套(0.31x0.45x0.50)	BUSHING (.31 x .45 x .50) GEAR HOUSING	1
3	14834A1	螺钉	SCREW	1
3	8M0058389	放油螺钉套件	SCREW KIT Drain	1
4	805726	橡胶O型圈	O-RING Rubber	1
4	8M0204684	橡胶O型圈	O-RING Rubber	1
5	822244A1	衬套总成	SLEEVE ASSEMBLY	1
6	823944	套筒	SLEEVE	1
7	823943	衬套	BUSHING	1
8	28634A1	螺钉套件	SCREW KIT	1
8	79953Q04	放油螺钉套件	SCREW KIT Drain	1
9	805726	橡胶O型圈	O-RING Rubber	1
9	8M0204684	橡胶O型圈	O-RING Rubber	1
10	421991	滤网	SCREEN	1
11	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	2
12	42121A2	阳极总成	ANODE ASSEMBLY	1
12	42121Q02	铝阳极@2	ANODE(ALUM) @2	1
13	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	1
14	42133	密封件	SEAL	1
15	8219251	小齿轮-13-26	GEAR Pinion - 13-26	1
16	41369	止推垫圈	WASHER THRUST	1
17	22756	滚柱轴承	BEARING Roller	1
18	42040A5	水泵底座总成	BASE ASSEMBLY Water Pump	1
18	42040T5	水泵底座总成	BASE ASSEMBLY Water Pump	1
19	192042	衬垫	GASKET	1
19	192043	衬垫	GASKET	1
20	33613	密封件	SEAL	1
21	42375	固定座	RETAINER	1
22	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	822236	四角密封环	QUAD RING	1
24	41365	油封	SEAL Oil	2
24	413651	油封	SEAL Oil	2
25	19202	水泵板衬垫	GASKET Water Pump Plate	1
25	19202001	衬垫	GASKET	1
26	42185A1	水管总成	TUBE ASSEMBLY Water	1
27	42200	面板	FACE PLATE	1
28	42089A2	盖总成	COVER ASSEMBLY	1
29	421021	密封件	SEAL	1
30	420382	叶轮	IMPELLER	1
30	42038Q02	叶轮	IMPELLER	1
31	42376A2	键总成	KEY ASSEMBLY	1
31	8M0173458	叶轮键	KEY IMPELLER	1
32	44467	导套	GUIDE	1
33	4000331	水泵螺丝(M6x30)	SCREW (M6 x 30) WATER PUMP	5
34	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
34	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
35	42039	换档凸轮	CAM SHIFT	1
36	42145	换档轴(短)	SHIFT SHAFT (SHORT)	1
36	8M0026064	换档轴-短	SHAFT-SHIFT SHORT	1
36	42146	换档轴(长)	SHIFT SHAFT (LONG)	1
36	8M0026065	换档轴-长	SHAFT-SHIFT-LONG	1
37	42389	E型卡环	E RING	1
38	42126	导套	GUIDE	2
38	8M0036770	导套	GUIDE	2
39	40056109	螺丝(M5 x 25)	SCREW (M5 x 25)	1
39	40011109	螺钉 (M5 x 25) 不锈钢	SCREW (M5 x 25) Stainless Steel	1
40	400633	导向螺丝螺母(M5)	NUT (M5) GUIDE SCREW	1
40	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
41	823389	驱动轴(短)	DRIVESHAFT (SHORT)	1
41	823390	驱动轴(长型)	DRIVESHAFT (LONG)	1
42	822248	止推垫片	THRUST WASHER	1
-	42364A92	发动机垫片组	GASKET SET Engine	1
-	41365A3	密封套件	SEAL KIT	1
-	42089A5	水泵套件	PUMP KIT Water	1

图 9燃油滤清器总成(USA-1B153167/BEL-0P360020及以下) Fuel Filter Assembly (USA-1B153167/BEL-0P360020 and Below)

REF	零件编号	中文名称	英文名称	数量
1	891642A11	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
1	889527A07	滤清器套件	FILTER KIT	1
2	858731	球形燃油滤清器	BALL Fuel Filter	1
3	87946K04	燃油滤清器套件（水星品牌）	FILTER KIT Fuel (Mercury Brand)	1
3	87946Q04	燃油滤清器套件（快银品牌）	FILTER KIT Fuel (Quicksilver Brand)	1
4	98277	密封件	SEAL	1
4	897536	密封件	SEAL	1
5	830756109	软管(57英寸整卷)(裁切为6英寸长度)	HOSE (57.00 Inches Bulk) (Cut to 6.00 Inch Length)	1
5	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
6	830756109	软管(57英寸整卷)(裁切为4.25英寸长度)	HOSE (57.00 Inches Bulk) (Cut to 4.25 Inch Length)	1
6	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
8	18202	护孔环	GROMMET	1
9	15781A9	燃油连接套件	CONNECTOR KIT Fuel	1
10	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
10	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1

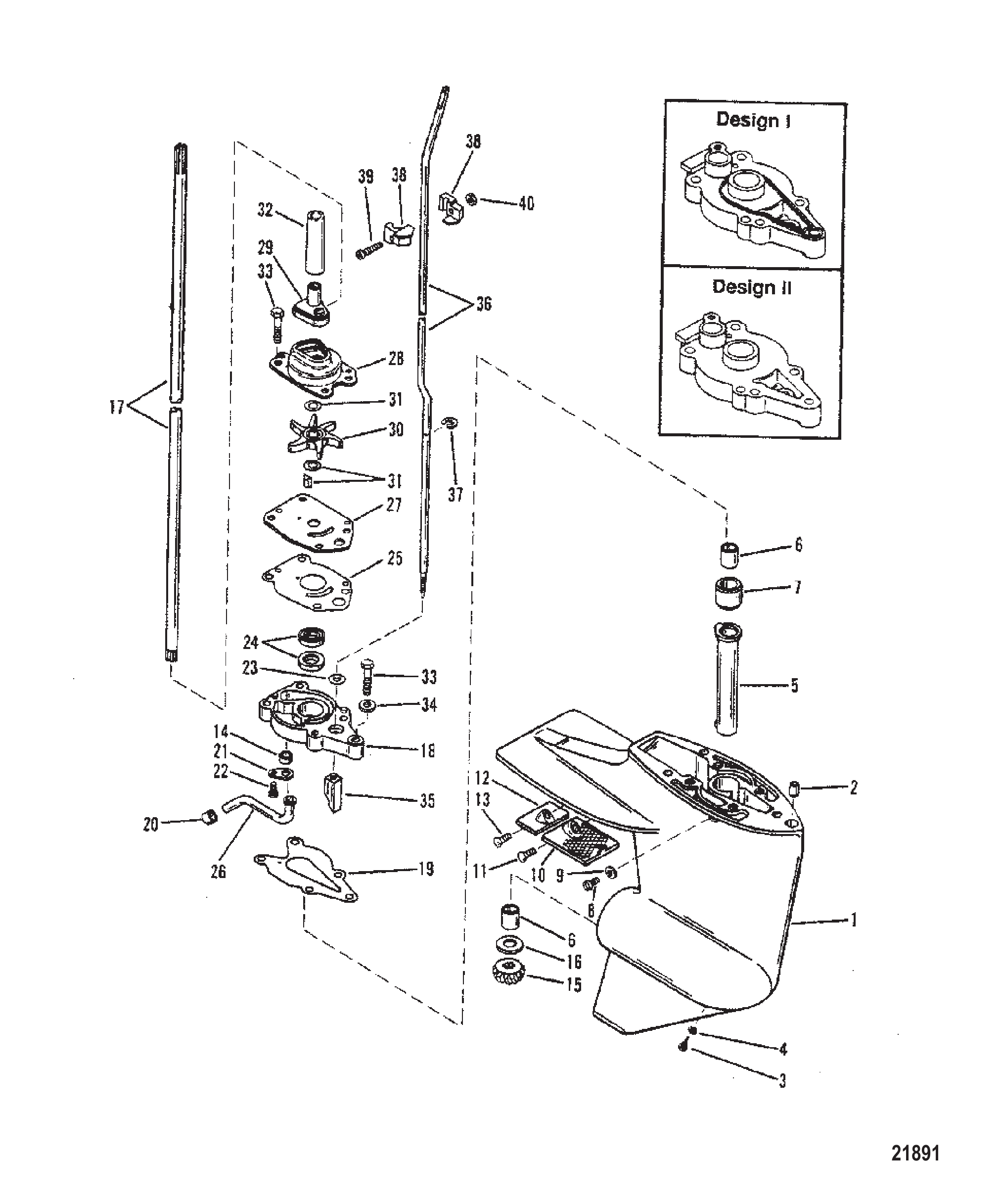

图 10齿轮箱（驱动轴）（设计I-参见参考号17） Gear Hsg (Driveshaft)(Design I-Refer to Reference #17)

REF	零件编号	中文名称	英文名称	数量
-	8833A9	齿轮箱总成(短型)黑色	GEAR HOUSING ASSEMBLY COMPLETE (SHORT) BLACK	1
-	8833T13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A10	齿轮箱总成(长型)黑色	GEAR HOUSING ASSEMBLY COMPLETE (LONG) BLACK	1
-	8833T15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A11	齿轮箱总成(短型)灰色	GEAR HOUSING ASSEMBLY COMPLETE (SHORT) GRAY	1
-	8833T14	齿轮箱-短型-灰	GEAR HSG-SHORT-GR	1
-	8833A12	齿轮箱总成(长型)灰色	GEAR HOUSING ASSEMBLY COMPLETE (LONG) GRAY	1
-	8833T16	ORD 1666-8833T15	ORD 1666-8833T15	1
1	8833A1	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	8833A4	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	12009	齿轮箱衬套(0.31x0.45x0.50)	BUSHING (.31 x .45 x .50) GEAR HOUSING	1
3	67892	磁性螺钉	SCREW Magnetic	1
3	8M0058389	放油螺钉套件	SCREW KIT Drain	1
4	191832	垫圈	WASHER	1
4	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
5	42086A1	衬套套件	SLEEVE KIT	1
6	41345	套筒	SLEEVE	2
7	42191	套筒	SLEEVE	1
7	42191001	套筒	SLEEVE	1
8	28653	螺丝(#10-32x0.25)	SCREW (#10-32 x 0.25)	1
8	79953	螺钉(0.375-16x0.250)	SCREW (.375-16 x .250)	1
8	79953Q04	放油螺钉套件	SCREW KIT Drain	1
9	19643	密封件	SEAL	1
9	19183	纤维垫圈	WASHER Fiber	1
9	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
10	421991	滤网	SCREEN	1
11	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	1
12	42121A2	阳极总成	ANODE ASSEMBLY	1
12	42121Q02	铝阳极@2	ANODE(ALUM) @2	1
13	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	1
14	42133	密封件	SEAL	1
15	420411	小齿轮	GEAR Pinion	1
16	41369	止推垫圈	WASHER THRUST	1
17	42192	驱动轴(短)	DRIVESHAFT (SHORT)	1
17	42193	驱动轴(长型)	DRIVESHAFT (LONG)	1
17	12367	驱动轴(加长型)	DRIVESHAFT (X-LONG)	1
18	42040A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
18	42040T5	水泵底座总成	BASE ASSEMBLY Water Pump	1
19	NLA	已停产衬垫(参见设计I图纸)	No Longer Available Gasket (SEE DESIGN I DRAWING)	1
19	192042	衬垫(参见设计II图纸)	GASKET (SEE DESIGN II DRAWING)	1
19	192043	衬垫	GASKET	1
20	33613	密封件	SEAL	1
21	42375	固定座	RETAINER	1
22	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	822236	四角密封环	QUAD RING	1
24	41365	油封	SEAL Oil	2
24	413651	油封	SEAL Oil	2
25	19202	水泵板衬垫	GASKET Water Pump Plate	1
25	19202001	衬垫	GASKET	1
26	42185A1	水管总成	TUBE ASSEMBLY Water	1
27	42200	面板	FACE PLATE	1
28	42089A2	盖总成	COVER ASSEMBLY	1
29	421021	密封件	SEAL	1
30	420382	叶轮	IMPELLER	1
30	42038Q02	叶轮	IMPELLER	1
31	42376A1	键总成	KEY ASSEMBLY	1
31	8M0173458	叶轮键	KEY IMPELLER	1
32	44467	导套	GUIDE	1
33	4000331	水泵螺丝(M6x30)	SCREW (M6 x 30) WATER PUMP	5
34	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
34	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
35	42039	换档凸轮	CAM SHIFT	1
36	42145	换档轴(短)	SHIFT SHAFT (SHORT)	1
36	8M0026064	换档轴-短	SHAFT-SHIFT SHORT	1
36	42146	换档轴(长)	SHIFT SHAFT (LONG)	1
36	8M0026065	换档轴-长	SHAFT-SHIFT-LONG	1
37	42389	E型卡环	E RING	1
38	42126	导套	GUIDE	2
38	8M0036770	导套	GUIDE	2
39	40056109	螺丝(M5 x 25)	SCREW (M5 x 25)	1
39	40011109	螺钉 (M5 x 25) 不锈钢	SCREW (M5 x 25) Stainless Steel	1
40	400633	导向螺丝螺母(M5)	NUT (M5) GUIDE SCREW	1
40	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
-	42364A92	发动机垫片组	GASKET SET Engine	1
-	41365A3	密封套件	SEAL KIT	1
-	42089A5	水泵套件	PUMP KIT Water	1

图 11驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

图 12化油器 SeaPro/Marathon10 & 15 Carburetor SeaPro/Marathon10 & 15

REF	零件编号	中文名称	英文名称	数量
1	817404A4	化油器	CARBURETOR	1
1	817404A6	化油器	CARBURETOR	1
1	817404T09	化油器(WMC-82A)	CARBURETOR (WMC-82A)	1
1	817404A7	化油器	CARBURETOR	1
1	817404T09	化油器(WMC-82A)	CARBURETOR (WMC-82A)	1
1	851908A1	化油器	CARBURETOR	1
1	851908T06	化油器(WMC-84A)	CARBURETOR (WMC-84A)	1
1	851908A2	化油器	CARBURETOR	1
1	851908T06	化油器(WMC-84A)	CARBURETOR (WMC-84A)	1
2	823716	油门阀	VALVE Throttle	1
2	815133	油门阀	VALVE Throttle	1
3	19267	节气门轴 (含螺丝和弹簧)	SHAFT Throttle (INCLS. SCREW & SPRING)	1
3	813022	节气门轴 (含螺丝和弹簧)	SHAFT Throttle (INCLS. SCREW & SPRING)	1
4	811353	燃油杯	BOWL Fuel	1
4A	811360	浮子室放油螺钉	SCREW Bowl Drain	1
5	91691	浮子	FLOAT	1
5A	F10064	轴	SHAFT	1
6	879194048	进气阀	VALVE-INLET	1
6	803861	进油针阀	VALVE Inlet Needle	1
7	4216	量孔(.064)	JET (.064)	1
7	6359	量孔(.052)	JET (.052)	1
7	6207	量孔(.072)	JET (.072)	1
8	9171	堵头	PLUG	1
9	811352	油门杆	LEVER Throttle	1
9	NSS	不单独出售-节气门杆(属于参考号3部件)	NOT SOLD SEPARATE Throttle Lever (Part of Reference #3)	1
10	8113541	阻风门轴	SHAFT Choke	1
11	15827A1	本体	BODY	1
11	9702	盖/燃油泵套件	COVER/FUEL PUMP KIT	1
12	9643	螺钉	SCREW	5
13	9699	安装板	PLATE	1
14	9696	螺钉	SCREW	2
15	97611	衬垫/膜片套件	GASKET/DIAPHRAGM KIT	1
16	8237072	维修套件	REPAIR KIT	1
17	9637	盖板	COVER	1
18	811806	阻风门阀	VALVE Choke	1
19	192061	化油器衬垫(适用时使用)	GASKET Carburetor (USE WHERE APPLICABLE)	1
20	9635	膜片/衬垫	DIAPHRAGM/GASKET	1
21	811805	阻风门杆	LEVER Choke	1
23	174421	化油器盖	COVER Carburetor	1
24	47579	堵头	PLUG	1
25	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	2
26	41750	嵌件	INSERT	2
26	41750T	嵌件	INSERT	2
27	817424	阻风门旋钮	KNOB Choke	1
28	12804A1	阻风门面板总成	BEZEL ASSEMBLY Choke	1
29	11278	固定夹	CLIP Retaining	1
30	817426	阻风门面板嵌件	INSERT Choke Bezel	1
31	817425	阻风门连杆	LINK Choke	1
32	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	1
33	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
-	42364A92	发动机垫片组	GASKET SET Engine	1
-	19072A88	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	19072T88	船用动力头	POWERHEAD MARINE	1
-	19072A97	动力头总成	POWERHEAD ASSEMBLY	1
-	19072T97	动力头总成	POWERHEAD ASSEMBLY	1

图 13维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
88183801	零件手册-115EFI(四冲程)	PARTS MANUAL 115 EFI (4-Stroke) Parts Manual	1
881980	维修手册	SERVICE MANUAL	1
881980R03	SM O/B 115 EFI 4S	SM O/B 115 EFI 4S	1
10225030	用户手册	OWNERS MANUAL	1
858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1
8M0038610	带注油球的燃油软管总成(9英尺)	HOSE ASSEMBLY Fuel (9 Feet) With Primer Bulb	1
880177	组合扳手工具(10毫米)	SCRENCH TOOL (10 mm)	1
881828	星形头工具套件	STARBIT TOOL KIT	1
881649A01	贴花套件	DECAL SET	1
881649A05	贴花套件	DECAL SET	1
881840A01	贴花套件	DECAL SET	1
881840A03	贴花套件	DECAL SET	1
881840A03	贴花套件	DECAL SET	1
881840A05	贴花套件	DECAL SET	1
881650A01	贴花套件	DECAL SET	1
881650A03	贴花套件	DECAL SET	1
881650A03	贴花套件	DECAL SET	1
881702A01	贴花套件	DECAL SET	1
881839A01	EPA标签信息贴花	DECAL EPA Label Information	1
881839A02	EPA标签信息贴花	Decal EPA Label Information	1
881839A03	EPA标签信息贴花	DECAL EPA Label Information	1
816834A1	转速表	TACHOMETER	1
816932A1	温度表	TEMPERATURE GAUGE	1
86306	适配器	ADAPTER	1
86306A01	适配器	ADAPTER	1
817054A3	水压表总成	GAUGE ASSEMBLY Water Pressure	1
821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
8M0074845	ORD 8M0098264	ORD 8M0098264	1
92876A8	转向安装套件	ATTACHING KIT Steering	1
92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
883040A1	转速表模块套件	TACH MODULE KIT	1

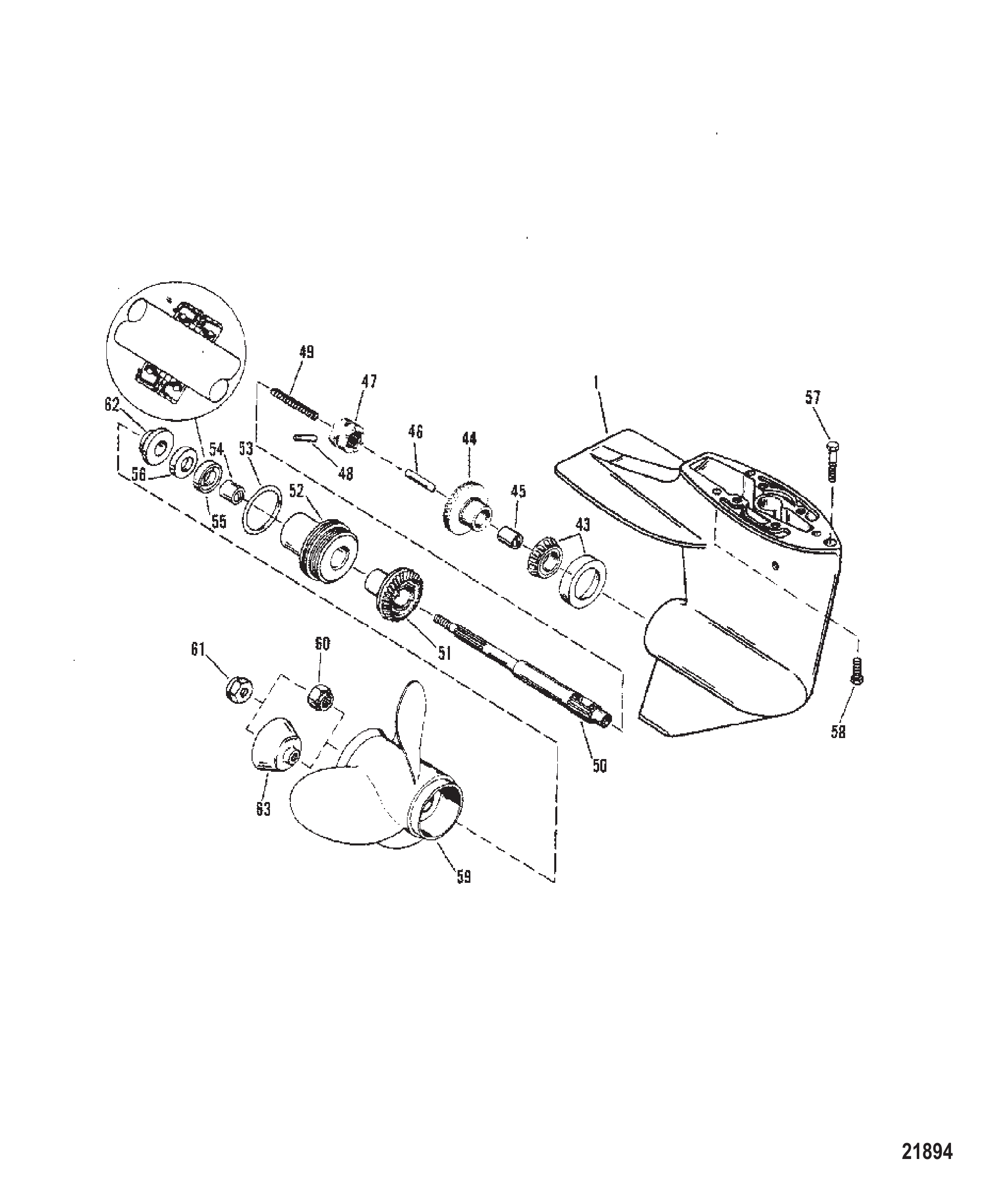

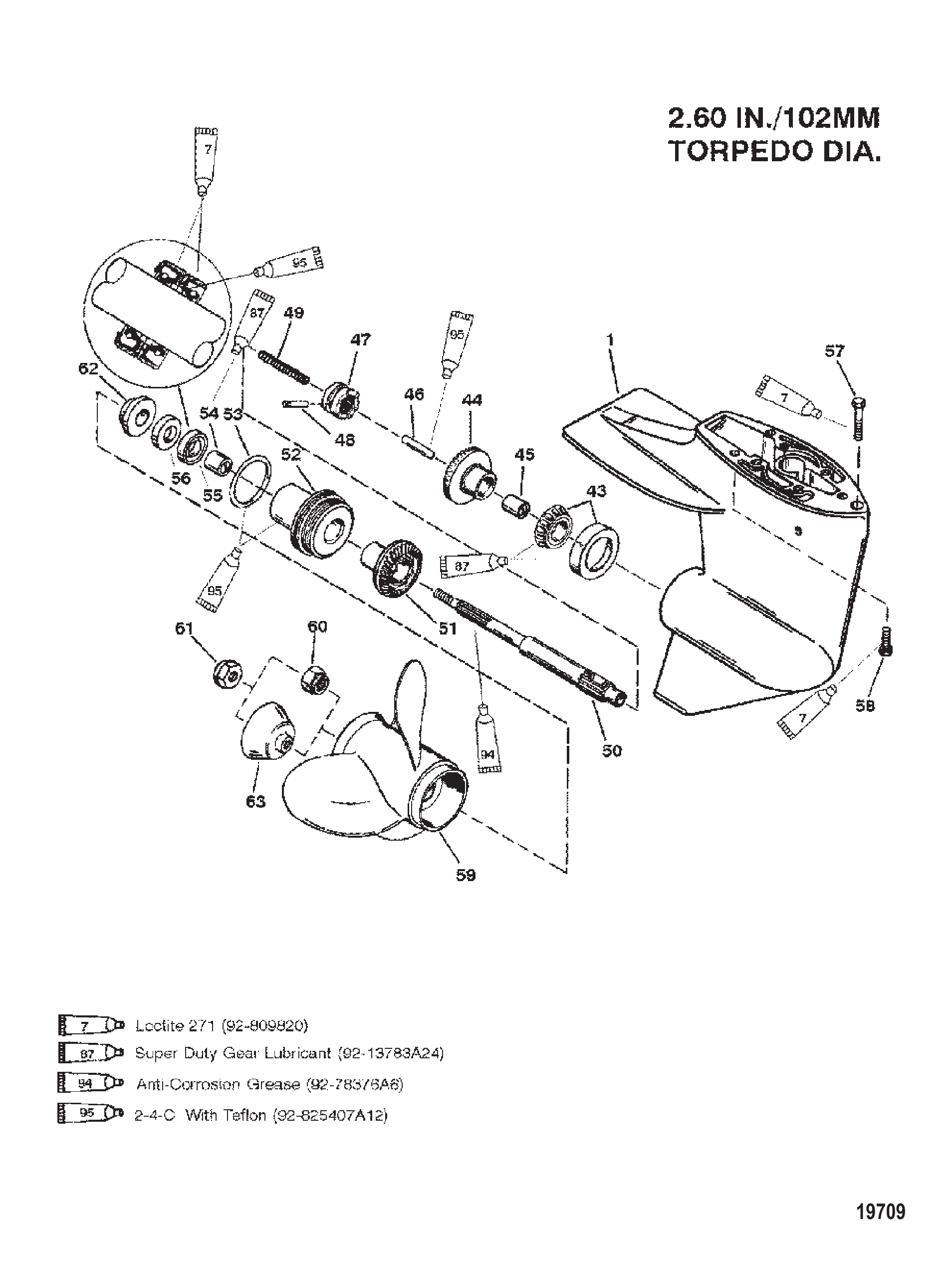

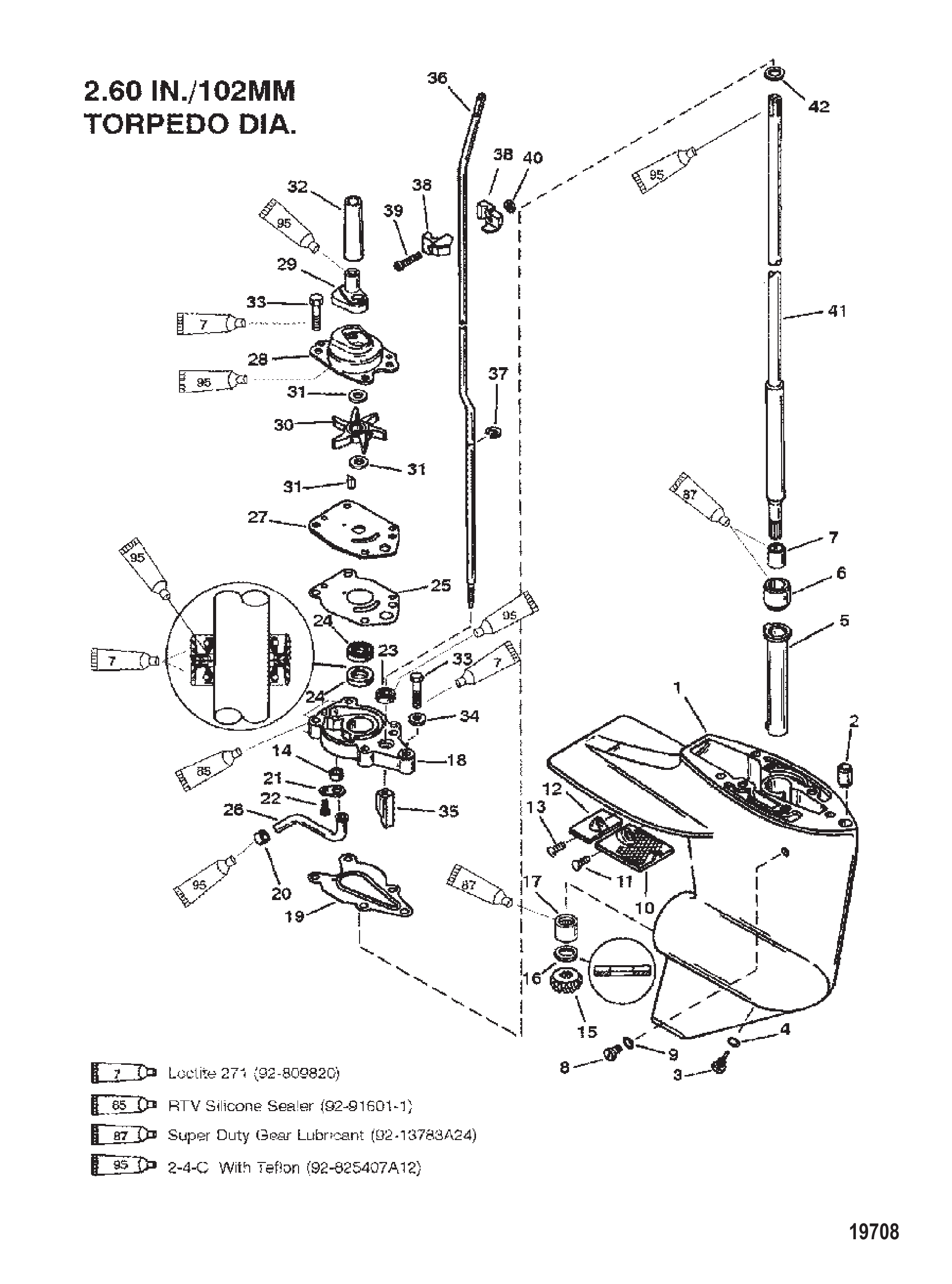

图 14齿轮箱（驱动轴）（2.00:1齿轮比） Gear Housing (Driveshaft)(2.00:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8833A13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A14	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T14	齿轮箱-短型-灰	GEAR HSG-SHORT-GR	1
-	8833A16	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T16	ORD 1666-8833T15	ORD 1666-8833T15	1
-	8833A19	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8833T19	齿轮箱总成	GEAR HSG-COMP-TRA	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083312	GC BASIC9.9/15 4S	GC BASIC9.9/15 4S	1
1	8833A18	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic-Gray	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8833A20	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	12009	衬套 (0.31 x 0.45 x 0.50)	BUSHING (.31 x .45 x .50)	1
3	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
3	8M0058389	放油螺钉套件	SCREW KIT Drain	1
4	19183	纤维垫圈	WASHER Fiber	1
4	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
5	822244A1	衬套总成	SLEEVE ASSEMBLY	1
6	823944	套筒	SLEEVE	1
7	823943	衬套	BUSHING	1
8	79953	螺钉(0.375-16x0.250)	SCREW (.375-16 x .250)	1
8	79953Q04	放油螺钉套件	SCREW KIT Drain	1
9	19183	纤维垫圈	WASHER Fiber	1
9	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
10	421991	滤网	SCREEN	1
11	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	2
12	42121A2	阳极总成	ANODE ASSEMBLY	1
12	42121Q02	铝阳极@2	ANODE(ALUM) @2	1
13	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	1
14	42133	密封件	SEAL	1
15	8219251	小齿轮 - 13-26 (13齿)	GEAR Pinion - 13-26 (13 TEETH)	1
16	41369	垫圈	WASHER	1
17	22756	滚柱轴承	BEARING Roller	1
18	42040A5	水泵底座总成	BASE ASSEMBLY Water Pump	1
18	42040T5	水泵底座总成	BASE ASSEMBLY Water Pump	1
19	192042	衬垫	GASKET	1
19	192043	衬垫	GASKET	1
20	33613	密封件	SEAL	1
21	42375	固定座	RETAINER	1
22	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	822236	四角密封环	QUAD RING	1
24	413651	油封	SEAL Oil	2
25	19202	水泵板衬垫	GASKET Water Pump Plate	1
25	19202001	衬垫	GASKET	1
26	42185A1	水管总成	TUBE ASSEMBLY Water	1
27	42200	面板	FACE PLATE	1
28	42089A2	盖总成	COVER ASSEMBLY	1
29	421021	密封件	SEAL	1
30	420382	叶轮	IMPELLER	1
30	42038Q02	叶轮	IMPELLER	1
31	42376A2	键总成	KEY ASSEMBLY	1
31	8M0173458	叶轮键	KEY IMPELLER	1
32	444671	导套	GUIDE	1
33	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	5
33	8M0214957	螺钉	SCREW	5
34	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
34	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
35	42039	凸轮	CAM	1
36	42145	换档轴	SHIFT SHAFT	1
36	8M0026064	换档轴-短	SHAFT-SHIFT SHORT	1
36	42146	换档轴	SHIFT SHAFT	1
36	8M0026065	换档轴-长	SHAFT-SHIFT-LONG	1
37	42389	E型卡环	E RING	1
38	42126	导套	GUIDE	2
38	8M0036770	导套	GUIDE	2
39	40011109	螺钉 (M5 x 25) 不锈钢	SCREW (M5 x 25) Stainless Steel	1
40	400633	螺母 (M5)	NUT (M5)	1
40	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
41	823389	驱动轴	DRIVESHAFT	1
41	823390	驱动轴	DRIVESHAFT	1
42	822248	止推垫片	THRUST WASHER	1
-	41365A3	密封套件	SEAL KIT	1
-	42089A5	水泵套件	PUMP KIT Water	1
-	42364A92	发动机垫片组	GASKET SET Engine	1

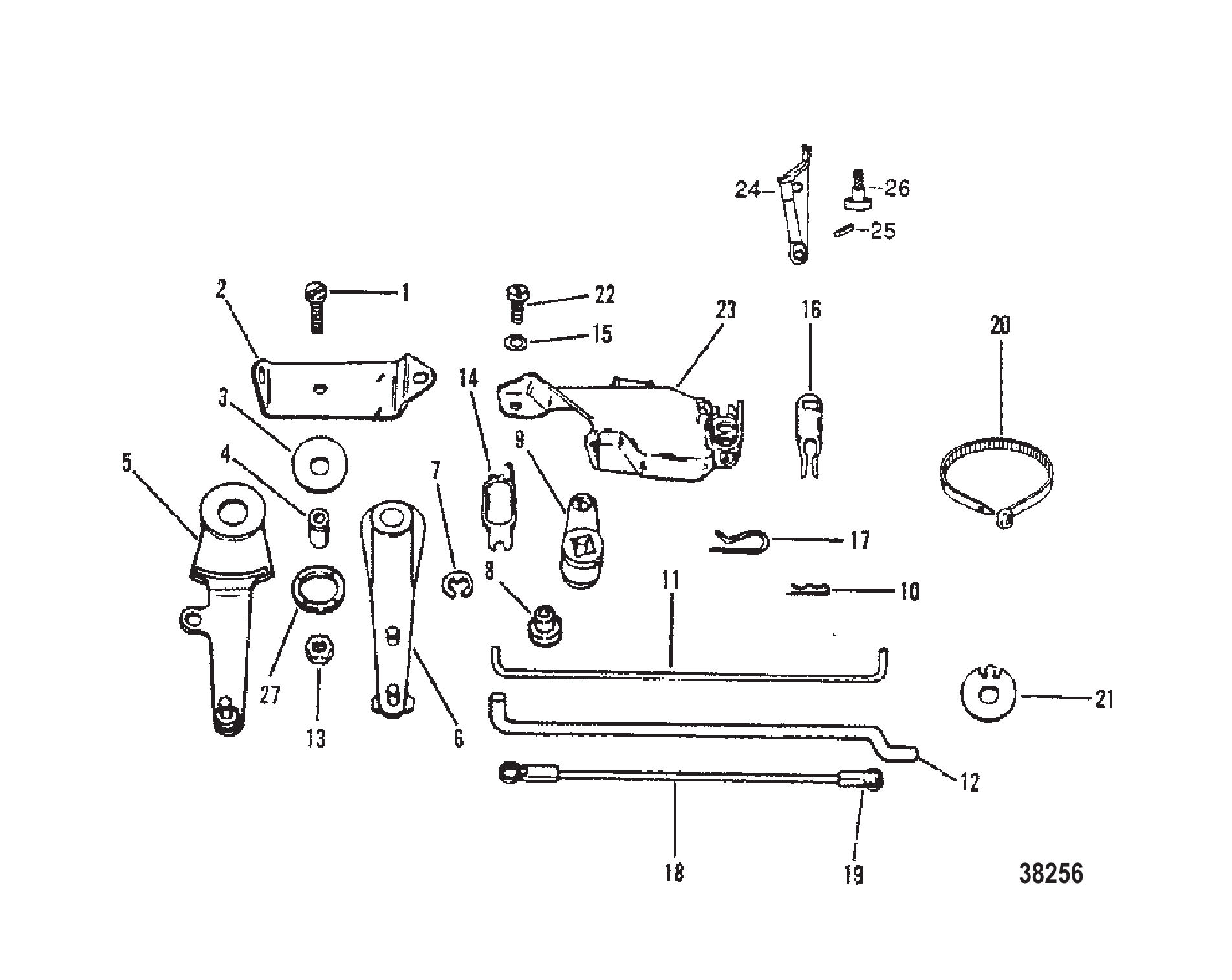

图 15遥控连接组件 Remote Control Attaching Components

REF	零件编号	中文名称	英文名称	数量
1	4000332	螺钉(M6x35)	SCREW (M6 x 35)	1
2	42809	控制臂支架	BRACKET Control Arm	1
3	56681	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	2
3	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	2
3	12132	垫圈(0.520x1.500x0.06)	WASHER (.520 x 1.500 x .06)	1
3	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
4	42806	衬套	BUSHING	1
4	823807	衬套	BUSHING	1
5	42810A2	控制臂	CONTROL ARM	1
5	42810A8	控制臂总成	ARM ASSEMBLY Control	1
5	42810A4	控制臂	CONTROL ARM	1
5	42810A8	控制臂总成	ARM ASSEMBLY Control	1
6	428071	节气门控制臂	ARM Throttle Control	1
6	428071	节气门控制臂	ARM Throttle Control	1
7	61319	E型卡环	E RING	1
8	12136	衬套	BUSHING	1
8	889731	衬套	BUSHING	1
9	42800	杠杆	LEVER	1
10	21071	开口销	COTTER PIN	1
10	210711	开口销	COTTER PIN	1
11	42741	换挡连杆	SHIFT LINK	1
11	815550A1	换档轴	SHIFT SHAFT	1
5	42810A8	控制臂总成	ARM ASSEMBLY Control	1
8	12136	衬套	BUSHING	1
8	889731	衬套	BUSHING	1
10	21071	开口销	COTTER PIN	1
10	210711	开口销	COTTER PIN	1
12	8155691	换挡连杆	SHIFT LINK	1
12	878169	换挡连杆	SHIFT LINK	1
13	400634	螺母 (M6)	NUT (M6)	1
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	428021	固定座	RETAINER	1
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	424291	固定座	RETAINER	2
17	11372	卡扣	CLIP	1
18	19385A2	节气门连杆总成	LINK ASSEMBLY Throttle	1
18	8M0084741	节气门连杆总成	LINK ASY-THROTTLE	1
19	19384	插座	SOCKET	1
19	8M0084742	插座	SOCKET	1
20	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
21	11371	锁紧垫圈（旧设计）	TAB WASHER (OLD DESIGN)	1
22	4000171	螺钉(M6 x 16)	SCREW (M6 x 16)	2
23	42805A3	支架总成	BRACKET ASSEMBLY	1
24	11373	锁销	PIN Latch	1
25	23928	销	PIN	1
25	239281	滚动销	PIN Roll	1
26	42975	传动螺钉	DRIVE SCREW	1
27	12134	波形垫圈	WASHER Wave	1

图 16润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
-	NOPART	无零件清单	NO PARTS LIST	1

图 17专用工具 Tools Special

REF	零件编号	中文名称	英文名称	数量

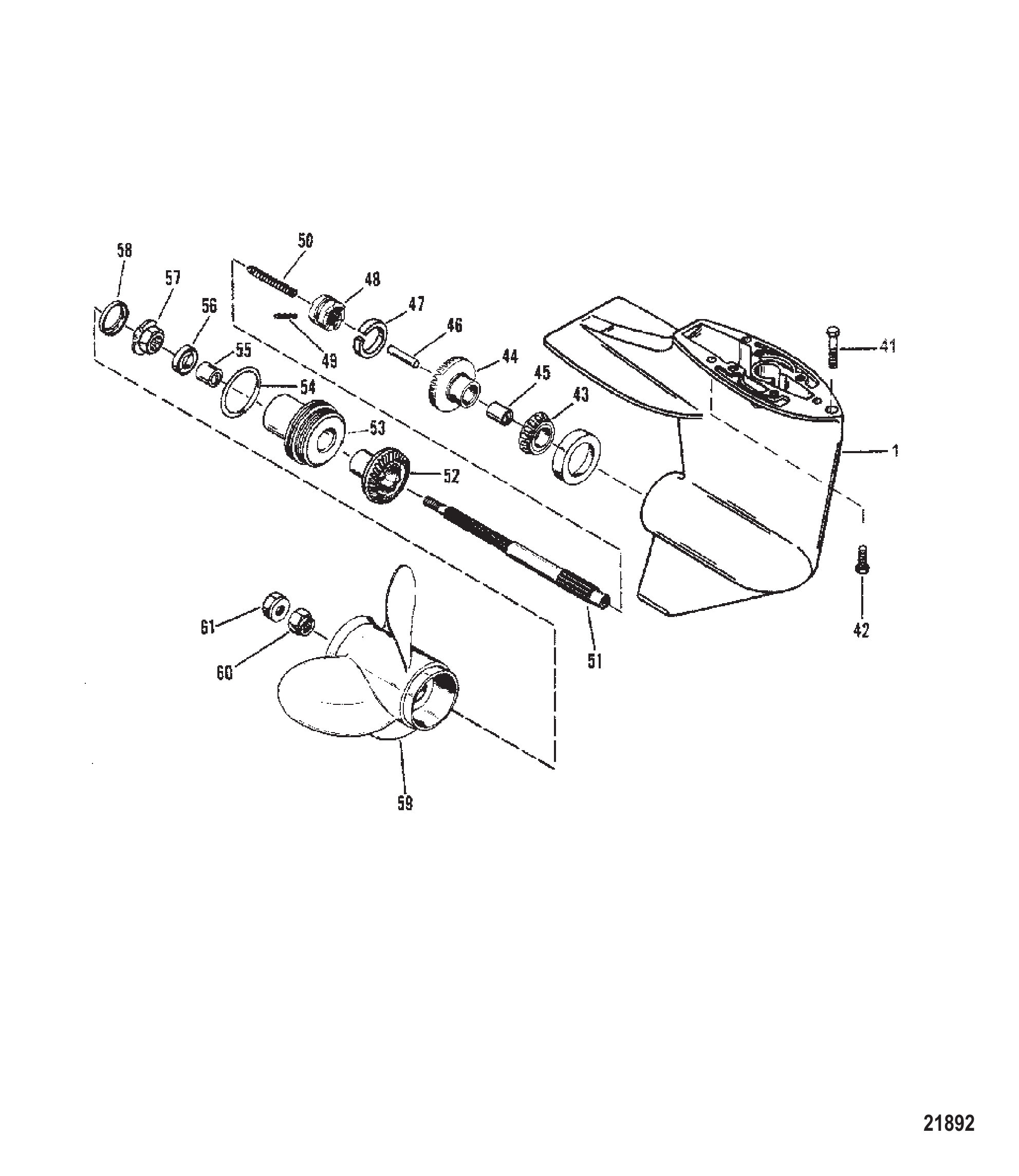

图 18齿轮箱（螺旋桨轴）（设计I-参见驱动轴图纸） Gear Hsg (Propshaft)(Design I-Refer to Driveshaft Drawing)

REF	零件编号	中文名称	英文名称	数量
-	8833A9	齿轮箱总成(短型)-黑色	GEAR HOUSING ASSEMBLY COMPLETE (SHORT)- BLACK	1
-	8833T13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A10	齿轮箱总成(长型)黑色	GEAR HOUSING ASSEMBLY COMPLETE (LONG) BLACK	1
-	8833T15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A11	齿轮箱总成(短型)-灰色	GEAR HOUSING ASSEMBLY COMPLETE (SHORT)- GRAY	1
-	8833T14	齿轮箱-短型-灰	GEAR HSG-SHORT-GR	1
-	8833A12	齿轮箱总成(长型)灰色	GEAR HOUSING ASSEMBLY COMPLETE (LONG) GRAY	1
-	8833T16	ORD 1666-8833T15	ORD 1666-8833T15	1
1	8833A1	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	8833A4	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
41	13403	螺钉	SCREW	1
41	82407110	螺钉(M8 x 50)	SCREW (M8 x 50)	1
42	13402	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
42	8240717	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
43	41347A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
43	821321A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
44	41371A1	前进齿轮总成	GEAR ASSEMBLY Forward	1
45	41367	衬套	BUSHING	1
46	813139	凸轮从动件	FOLLOWER Cam	1
47	32449	挡圈	RING Retaining	1
48	43217	离合器	CLUTCH	1
49	30535	十字销	PIN Cross	1
50	42204	弹簧	SPRING	1
51	41370	螺旋桨轴	PROPELLER SHAFT	1
52	44115	倒挡齿轮	GEAR Reverse	1
52	44115T	倒档齿轮	REVERSE GEAR	1
53	42144A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
53	42144T2	轴承座	BEARING CARRIER	1
54	33145	O型圈(1.984x0.139)	O-RING (1.984 x .139)	1
54	8M0214923	O型圈(1.98x1.39)	O-RING (1.98 x 1.39)	1
55	41368	衬套	BUSHING	1
56	66022	油封	SEAL Oil	1
57	42037	推力毂	THRUST HUB	1
58	42201	盖帽	CAP	1
59	42522A12	螺旋桨(9x9)	PROPELLER (9X9)	1
59	828156A12	黑色MAX螺旋桨9x9右旋铝3叶	BLACK MAX PROPELLER 9 X 9 RH AL 3 BL	1
59	42520A12	螺旋桨(9-1/4x7)	PROPELLER (9-1/4X7)	1
59	828152A12	黑色MAX螺旋桨9.3x7右旋铝3叶	BLACK MAX PROPELLER 9.3 X 7 RH AL 3 BL	1
60	42091	隔套	SPACER	1
60	420911	隔套	SPACER	1
61	13914	螺母(M10)	NUT (M10)	1
61	40140	螺母(M10)	NUT (M10)	1
-	42364A92	发动机垫片组	GASKET SET Engine	1
-	41365A3	密封套件	SEAL KIT	1

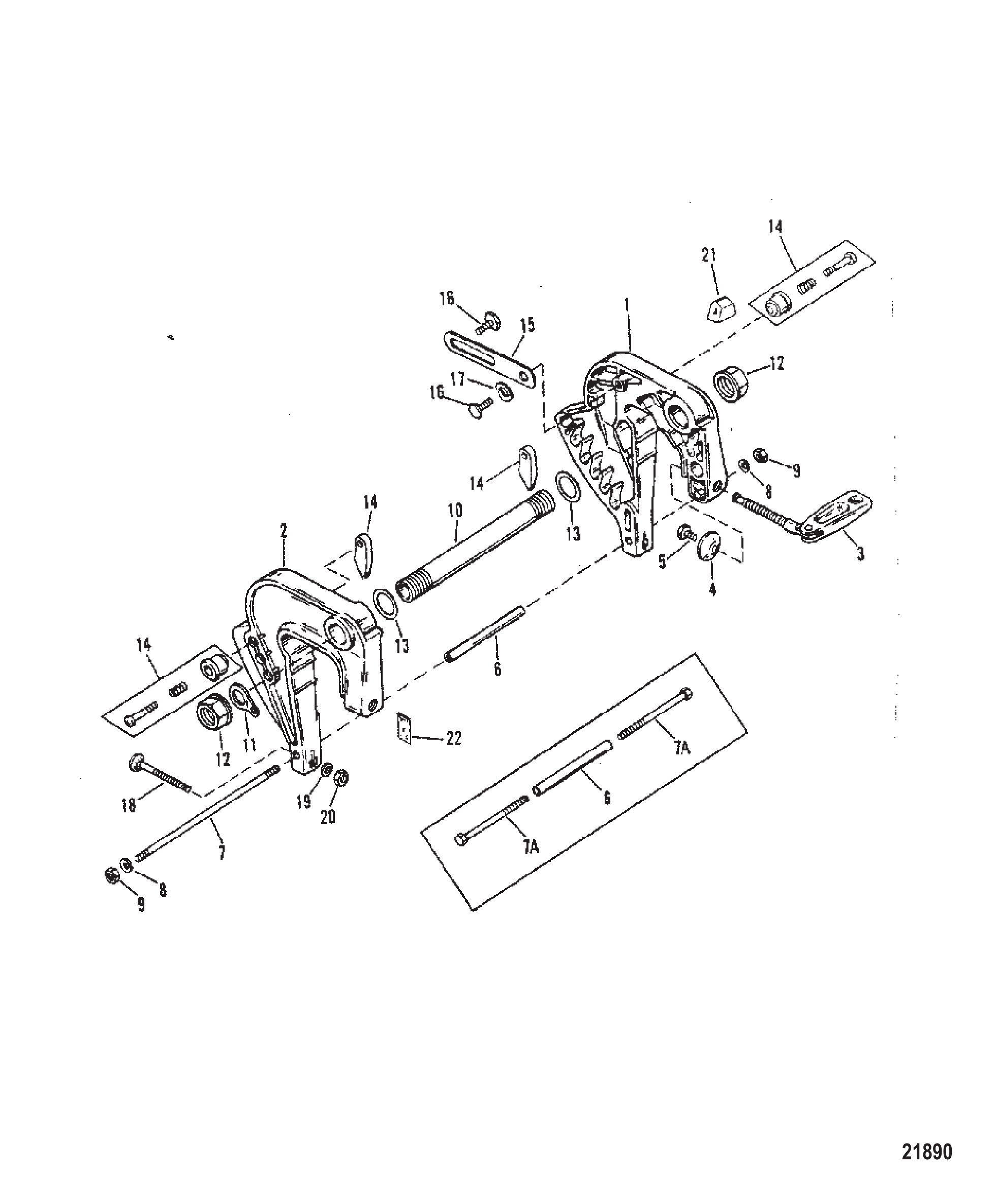

图 19夹紧支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	8894A5	夹具支架总成 (左舷) (黑色)	CLAMP BRACKET ASSEMBLY (PORT) (BLACK)	1
1	8894A11	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8894A6	夹具支架总成 (左舷) (灰色)	CLAMP BRACKET ASSEMBLY (PORT) (GRAY)	1
1	8894A12	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A3	夹具支架总成 (右舷) (黑色)	CLAMP BRACKET ASSEMBLY (STARBOARD) (BLACK)	1
2	8894A11	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A4	夹具支架总成 (右舷) (灰色)	CLAMP BRACKET ASSEMBLY (STARBOARD) (GRAY)	1
2	8894A12	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
3	92767A1	蝶形螺丝总成 (14 mm)	THUMB SCREW ASSEMBLY (14 mm)	2
3	92767A3	蝶形螺丝总成 (16 mm)	THUMB SCREW ASSEMBLY (16 mm)	2
4	73719	蝶形螺丝垫圈	WASHER THUMB SCREW	2
4	818884	垫圈	WASHER	2
5	768041	垫圈固定螺丝	SCREW WASHER ATTACHING	2
5	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
6	43431	夹紧支架螺柱隔套	SPACER CLAMP BRACKET STUD	1
6	818539	隔套	SPACER	1
6	8M0084719	隔套	SPACER	1
7	42129	夹紧支架螺柱	STUD CLAMP BRACKET	1
7A	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	2
8	400256	夹紧支架螺柱防松垫圈(M6)	LOCKWASHER (M6) CLAMP BRACKET STUD	2
9	400212	夹紧支架螺柱不锈钢螺母(M6)	NUT (M6) Stainless Steel CLAMP BRACKET STUD	2
10	42078	倾斜管	TILT TUBE	1
11	30954	安全卡扣	CLIP SAFETY	1
11	8M0085928	卡扣	CLIP	1
12	93164	倾斜管螺母(.875)	NUT (.875) TILT TUBE	2
13	71421	倾斜管尼龙垫圈	WASHER Nylon TILT TUBE	2
14	42390A1	倾斜回位杆总成	LEVER ASSEMBLY Tilt Return	2
15	90901	倾斜限位带-左舷侧	STRAP TILT STOP - PORT SIDE	1
16	42498	限位带至夹紧支架螺钉(M6x1.0)	SCREW (M6 x 1.0) STRAP TO CLAMP BRACKET	2
17	31030	倾斜限位带螺钉波形垫圈	WAVE WASHER TILT STOP STRAT SCREW	1
18	43216	夹紧支架至艉板螺栓(.250-20x3.50)	BOLT (.250-20 x 3.50) CLAMP TO TRANSOM	2
19	67983	夹紧支架螺栓垫圈	WASHER CLAMP BRACKET BOLT	2
21	814427	倾斜锁定滑块(新设计)	SHUTTLE TILT LOCK (NEW DESIGN)	1
22	12869	倾斜位置标贴	DECAL Tilt Position	1

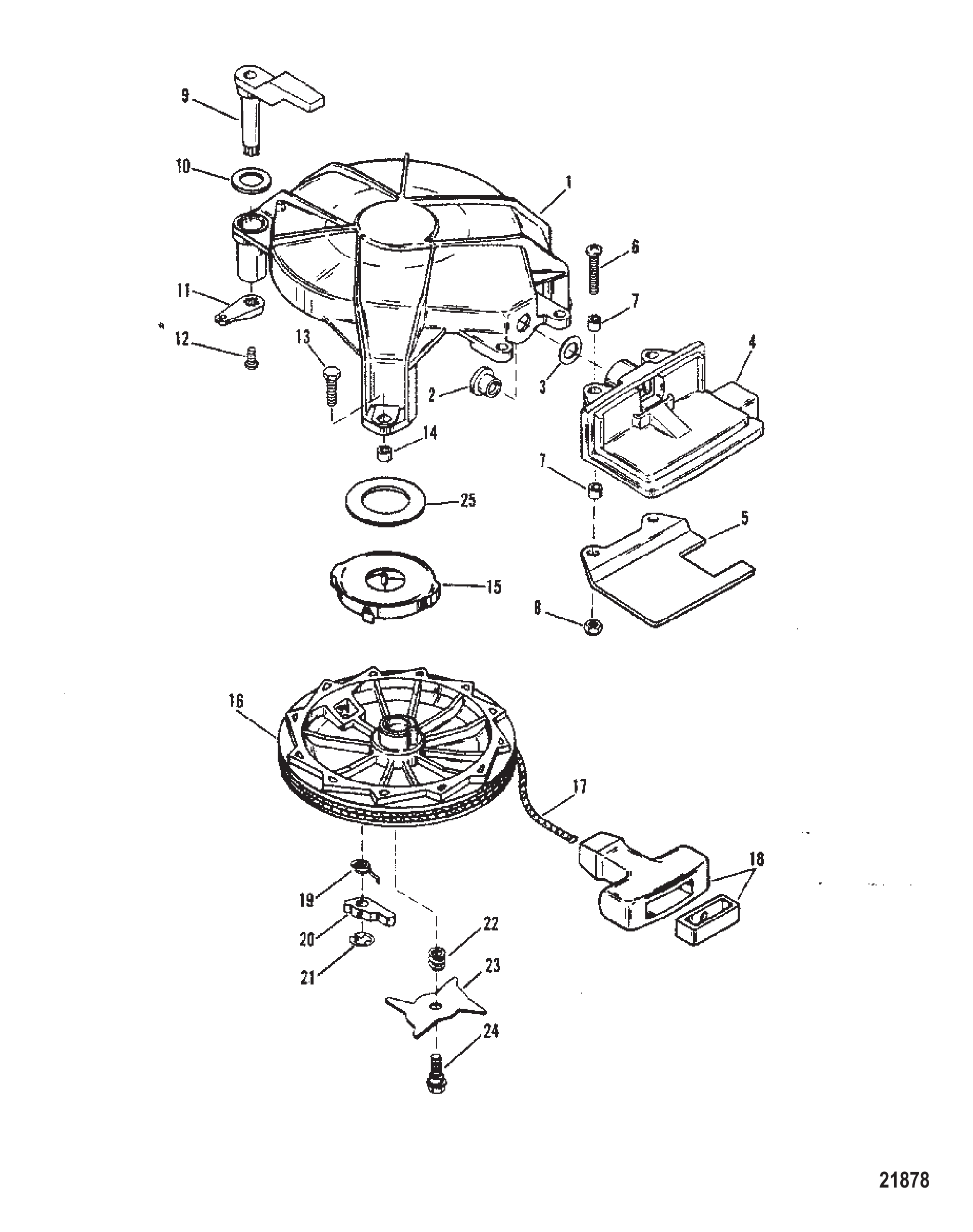

图 20手动启动器（设计II） Manual Starter (Design II)

REF	零件编号	中文名称	英文名称	数量
1	422071	启动器壳体	HOUSING Starter	1
1	42207T02	ORD 8M0070659	ORD 8M0070659	1
2	42690	衬套	BUSHING	1
2	8M0183792	绳索衬套	ROPE BUSHING	1
3	818853	挡圈	RING Retaining	1
4	19018	支架	REST	1
4	19018T	支架-启动器手柄	REST-STARTER HDL	1
5	12674	支架	SUPPORT	1
6	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	2
7	309772	隔套	SPACER	4
8	400633	螺母 (M5)	NUT (M5)	4
8	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	4
9	42171	锁杆 (上)	LEVER LOCK (UPPER)	1
9	42171T	杠杆	LEVER	1
10	56681	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
10	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
11	42173	锁杆 (下)	LEVER LOCK (LOWER)	1
11	42173T	杠杆	LEVER	1
12	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
13	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
13	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
14	43787	启动器壳体螺钉隔套	SPACER STARTER HOUSING SCREW	3
15	86857	弹簧	SPRING	1
15	86857T01	弹簧	SPRING	1
16	420343	启动器滑轮	PULLEY Starter	1
16	42034T04	滑轮-启动器	SHEAVE-STARTER	1
17	12066A9	绳索	ROPE	1
17	12066Q10	启动绳@2	ROPE-STARTER@2	1
18	85174A1	手柄总成	HANDLE ASSEMBLY	1
19	86851	弹簧	SPRING	2
19	86851T02	弹簧 @2	SPRING @2	2
20	86850	凸轮	CAM	2
20	868501	凸轮	CAM	2
21	86849	挡圈	RING Retaining	2
21	86849T01	环 @2	RING @2	2
22	86852	弹簧	SPRING	1
22	868523	弹簧	SPRING	1
23	86853	凸轮	CAM	1
23	86853T01	凸轮	CAM	1
24	818838	螺钉	SCREW	1
24	826253	螺钉(.250-20 x .625)	SCREW (.250-20 x .625)	1
25	90478	垫	PAD	1
25	833161T	毛毡垫	PAD-FELT	1

图 21手动启动器 Manual Starter

REF	零件编号	中文名称	英文名称	数量
-	42207A6	手拉启动器总成	STARTER ASSEMBLY Recoil	1
-	42207A7	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	422072	启动器壳体	HOUSING Starter	1
1	42207T02	ORD 8M0070659	ORD 8M0070659	1
2	42690	衬套	BUSHING	1
2	8M0183792	绳索衬套	ROPE BUSHING	1
3	818853	挡圈	RING Retaining	1
4	868571	弹簧	SPRING	1
4	86857T01	弹簧	SPRING	1
5	420345	启动器滑轮	PULLEY Starter	1
5	42034T04	滑轮-启动器	SHEAVE-STARTER	1
6	12066A9	绳索	ROPE	1
6	12066Q10	启动绳@2	ROPE-STARTER@2	1
7	86851	弹簧	SPRING	2
7	86851T02	弹簧 @2	SPRING @2	2
8	868501	凸轮	CAM	2
9	868491	挡圈	RING Retaining	2
9	86849T01	环 @2	RING @2	2
10	86852	弹簧	SPRING	1
10	868523	弹簧	SPRING	1
11	86853	凸轮	CAM	1
11	86853T01	凸轮	CAM	1
12	818838	螺钉	SCREW	1
12	826253	螺钉(.250-20 x .625)	SCREW (.250-20 x .625)	1
13	90478	垫	PAD	1
13	833161T	毛毡垫	PAD-FELT	1
14	19018	支架	REST	1
14	19018T	支架-启动器手柄	REST-STARTER HDL	1
15	12674	支架	SUPPORT	1
16	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	2
17	309772	隔套	SPACER	4
18	400633	螺母 (M5)	NUT (M5)	2
18	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
19	42171	上操纵杆	LEVER (UPPER)	1
19	42171T	杠杆	LEVER	1
20	56681	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
20	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
21	42173	下操纵杆	LEVER (LOWER)	1
21	42173T	杠杆	LEVER	1
22	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
23	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
24	85174A1	手柄总成	HANDLE ASSEMBLY	1

图 22衬垫组件-完整-动力头与下部单元 Gasket Set Components-Complete-Powerhead and Lower Unit

REF	零件编号	中文名称	英文名称	数量
-	42364A92	发动机衬垫套件 (动力头和下部单元)	GASKET SET Engine (Powerhead and Lower Unit)	1
0	195982	簧片阀衬垫	GASKET Reed Block	1
0	19184	衬垫	GASKET	1
0	19185	排气盖衬垫	GASKET Exhaust Cover	1
0	192071	气缸体盖衬垫	GASKET Cylinder Block Cover	1
0	19207002	衬垫	GASKET	1
0	192031		GASKET Intake Cover	1
0	192051	节温器盖衬垫	GASKET Thermostat Cover	1
0	19205002	衬垫	GASKET	1
0	191861	动力头适配板至缸体衬垫	GASKET Powerhead Adapter Plate to Block	1
0	42380	水管密封件	SEAL Water Tube	1
0	42380001	水管密封件	SEAL Water Tube	1
0	192012	水管衬垫	GASKET Water Tube	1
0	195992	驱动轴壳体衬垫	GASKET Driveshaft Housing Driveshaft Housing	1
0	33145	O型圈(1.984x0.139)	O-RING (1.984 x .139)	1
0	8M0214923	O型圈(1.98x1.39)	O-RING (1.98 x 1.39)	1
0	33613	进水管密封	SEAL Water Inlet Tube	1
0	192043	水泵底座衬垫	GASKET Water Pump Base	1
0	42133	密封件	SEAL	1
0	822236	四角密封环	QUAD RING	1
0	421021	密封件	SEAL	1
0	19202	水泵板衬垫	GASKET Water Pump Plate Water Pump Plate	1
0	19202001	衬垫	GASKET	1
0	19643	密封件	SEAL	1
0	191833	密封件	SEAL	2
0	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
0	192061	化油器衬垫	GASKET Carburetor	1
0	62386	衬垫	GASKET	1
0	8M0204714	衬垫@4	GASKET @4	1
0	NSS	不单独出售 (水泵底座)	NOT SOLD SEPARATE (Base-Water Pump)	1

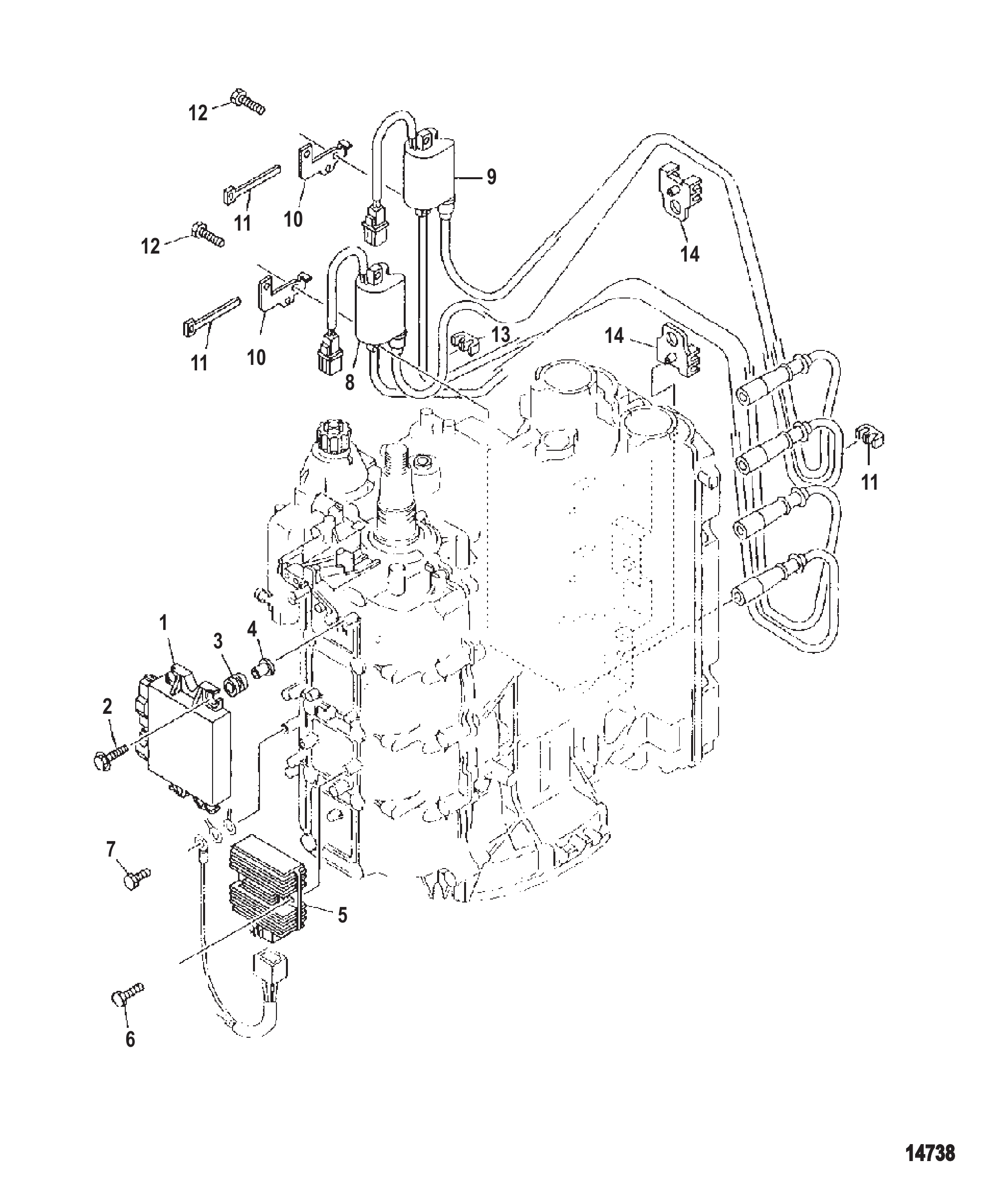

图 23点火组件 Ignition Components

REF	零件编号	中文名称	英文名称	数量
1	880891T11	发动机控制单元ECU	ECU Engine Control Unit	1
1	880891T14	发动机控制单元ECU	ECU Engine Control Unit	1
1	880891T1	发动机控制总成	CONTROL ASSEMBLY Engine	1
1	880891T14	发动机控制单元ECU	ECU Engine Control Unit	1
2	804270	螺栓(M6×28)	BOLT (M6 x 28)	4
3	881304	护孔环	GROMMET	4
4	82851M	衬套	BUSHING	4
4	804344003	轴环	COLLAR	4
5	881346T	整流器/调节器总成	RECTIFIER/REGULATOR ASSEMBLY	1
6	853536	螺栓(M6x25)	BOLT (M6 x 25)	2
7	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
8	880893T10	点火线圈	COIL Ignition	1
8	8M0123821	点火线圈	IGNITION COIL	1
9	880892T	点火线圈	COIL Ignition	1
9	8M0121257	点火线圈	IGNITION COIL	1
10	881345	安装板	PLATE	2
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
12	853536	螺栓(M6x25)	BOLT (M6 x 25)	4
13	804276	卡箍	CLAMP	2
14	804277	卡箍	CLAMP	2

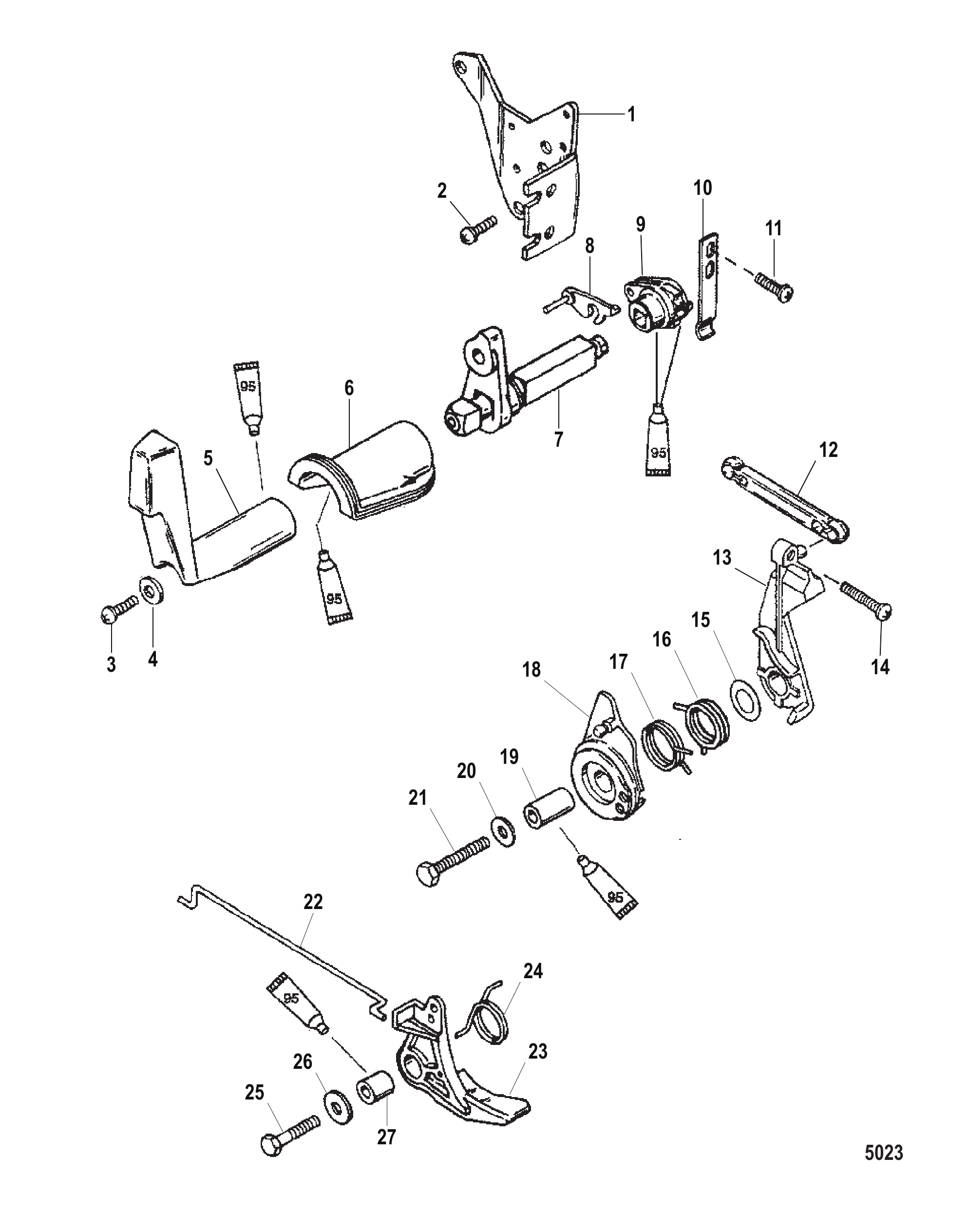

图 24油门与换挡联动装置（侧换挡） Throttle and Shift Linkage (Side Shift)

REF	零件编号	中文名称	英文名称	数量
1	421811	线缆支架	BRACKET Cable	1
2	4000171	螺钉(M6 x 16)	SCREW (M6 x 16)	2
3	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1
4	4002314	垫圈	WASHER	1
5	421571	换挡手柄	SHIFT HANDLE	1
6	44459	护孔环	GROMMET	1
6	44459001	护孔环	GROMMET	1
7	8155501	换档轴	SHIFT SHAFT	1
8	42156	杠杆	LEVER	1
9	42153	杠杆	LEVER	1
10	39627	弹簧	SPRING	1
11	400011	螺钉（M5×8）	SCREW (M5 x 8)	2
12	421671	正时连杆	TIMING LINK	1
13	421631	控制杆	LEVER Control	1
14	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
15	69708	波形垫圈	WAVE WASHER	1
16	42164	弹簧	SPRING	1
17	13676	弹簧	SPRING	1
18	421662	执行器	ACTUATOR	1
19	421621	衬套	BUSHING	1
20	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
21	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
22	42161	互锁连杆	LINK INTERLOCK	1
23	421592	杠杆	LEVER	1
24	42160	弹簧	SPRING	1
25	4000331	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
26	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
27	421581	衬套	BUSHING	1

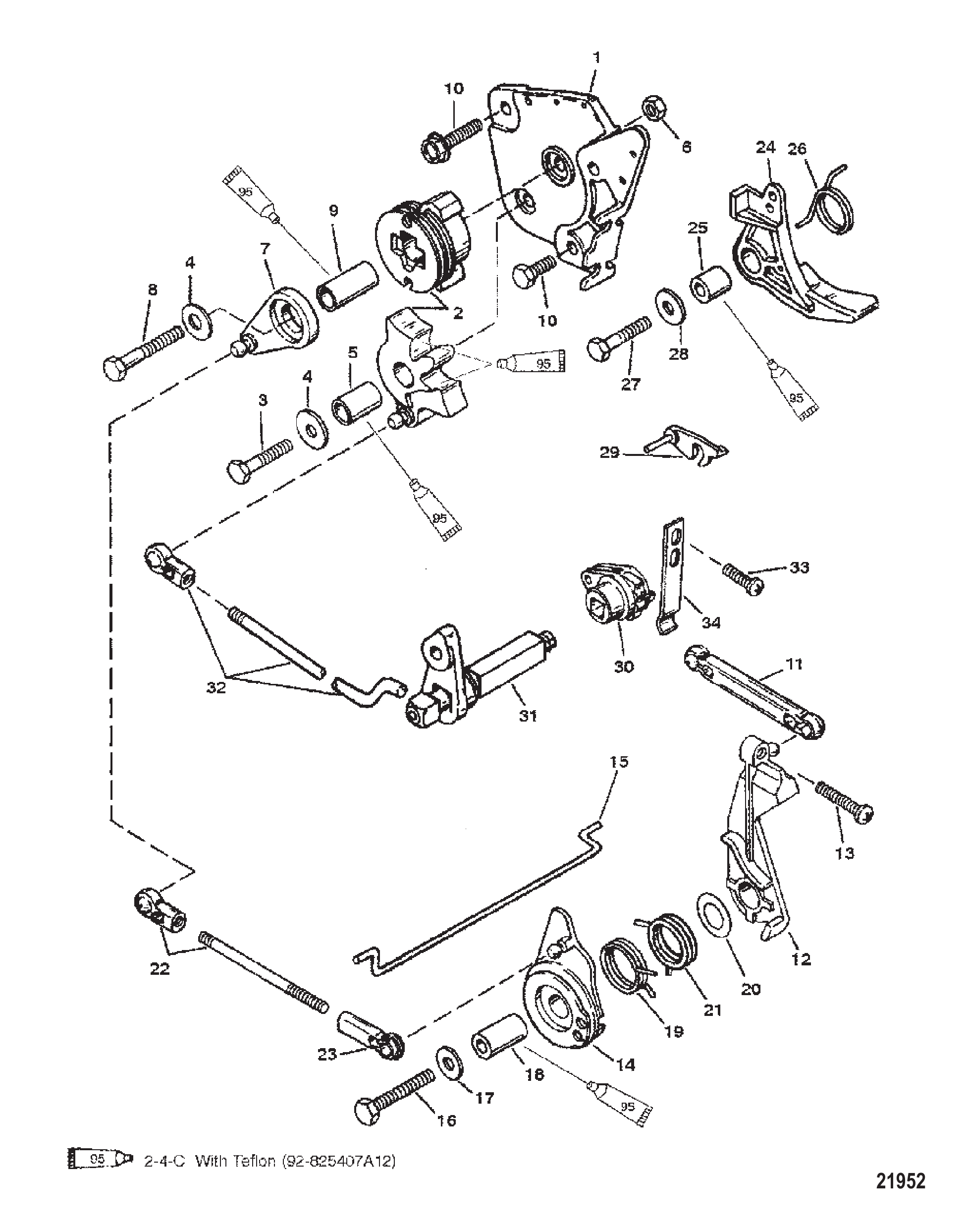

图 25油门与换挡联动装置（舵柄型号） Throttle and Shift Linkage (Tiller Handle Models)

REF	零件编号	中文名称	英文名称	数量
1	421481	控制平台	CONTROL PLATFORM	1
2	94085A1	齿轮	GEAR	1
3	826650	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
4	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
4	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
5	42149	短隔套	SPACER (SHORT)	1
5	856737	隔套	SPACER	1
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
7	42151	主操纵杆	LEVER Primary	1
8	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
9	42150	长隔套	SPACER (LONG)	1
9	856738	隔套	SPACER	1
10	4000171	螺钉(M6 x 16)	SCREW (M6 x 16)	2
11	421671	正时连杆	TIMING LINK	1
12	421631	控制杆	LEVER Control	1
13	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
14	421662	执行器	ACTUATOR	1
15	42161	互锁连杆	LINK INTERLOCK	1
16	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
17	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
18	421621	衬套	BUSHING	1
19	42164	弹簧	SPRING	1
20	69708	波形垫圈	WAVE WASHER	1
21	13676	弹簧	SPRING	1
22	19385A1	节气门连杆总成	LINK ASSEMBLY Throttle	1
22	8M0084745	节气门连杆总成	LINK ASY-THROTTLE	1
23	19384	插座	SOCKET	1
23	8M0084742	插座	SOCKET	1
24	421592	杠杆	LEVER	1
25	421581	衬套	BUSHING	1
26	42160	弹簧	SPRING	1
27	4000331	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
28	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
29	42156	杠杆	LEVER	1
30	42153	杠杆	LEVER	1
31	8155501	换档轴	SHIFT SHAFT	1
32	815567A1	换挡连杆	SHIFT LINK	1
32	815567T02	换挡连杆总成	SHIFT LINK ASSY	1
33	400011	螺钉（M5×8）	SCREW (M5 x 8)	2
34	39627	弹簧	SPRING	1

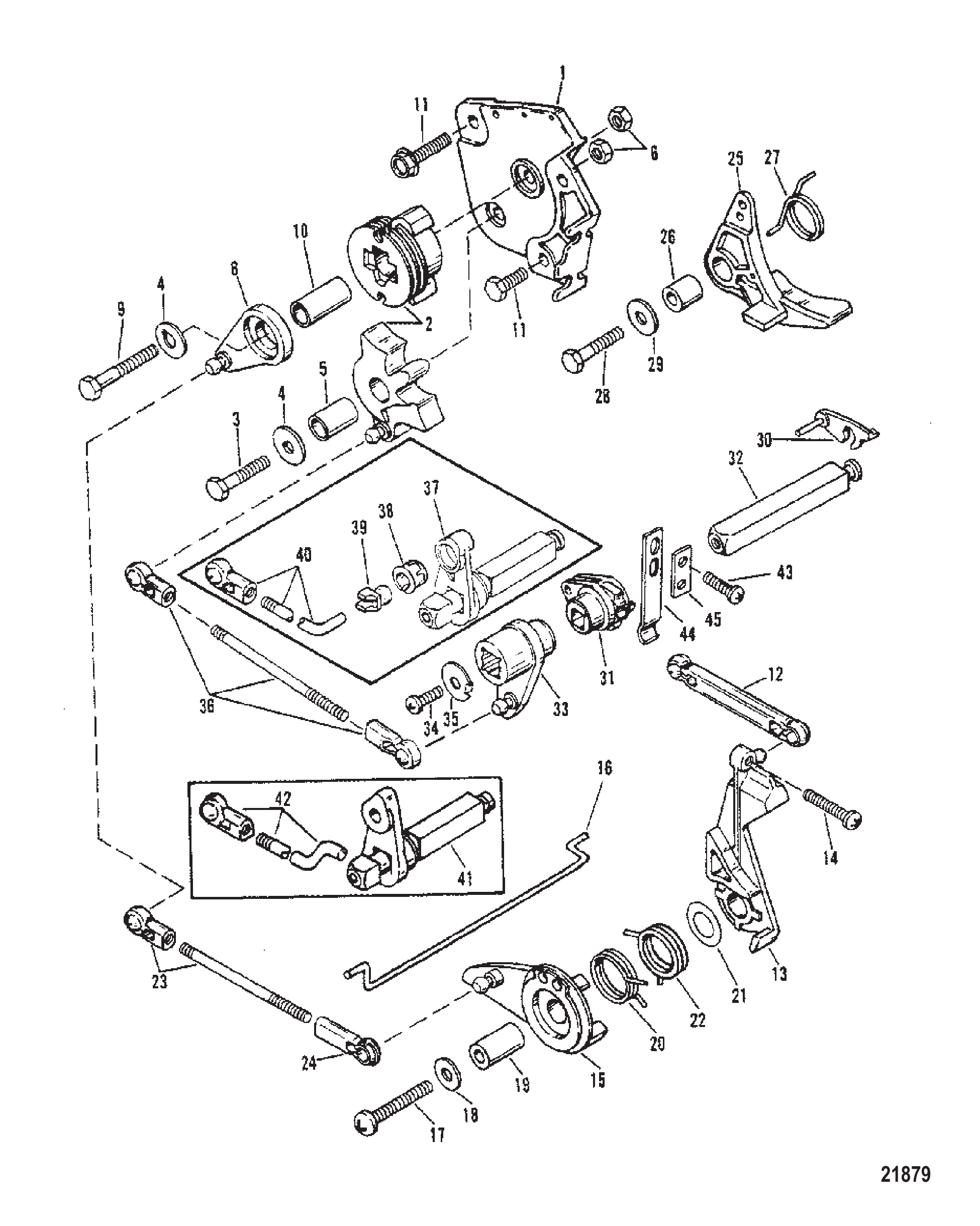

图 26油门与换挡联动装置（舵柄换挡型号） Throttle and Shift Linkage (Tiller Handle Shift Models)

REF	零件编号	中文名称	英文名称	数量
1	42148	控制平台	CONTROL PLATFORM	1
1	421482	控制平台	CONTROL PLATFORM	1
2	94085A1	齿轮	GEAR	1
3	4000331	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
4	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
4	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
5	42149	短隔套	SPACER (SHORT)	1
5	856737	隔套	SPACER	1
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
8	42151	主操纵杆	LEVER Primary	1
9	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
10	42150	长隔套	SPACER (LONG)	1
10	856738	隔套	SPACER	1
11	4000171	螺钉(M6 x 16)	SCREW (M6 x 16)	2
12	421671	正时连杆	TIMING LINK	1
13	421631	控制杆	LEVER Control	1
14	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	1
14	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
15	421662	执行器	ACTUATOR	1
16	42161	互锁连杆	LINK INTERLOCK	1
17	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
18	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
18	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
19	421621	衬套	BUSHING	1
20	42164	弹簧	SPRING	1
21	69708	波形垫圈	WAVE WASHER	1
22	13676	弹簧	SPRING	1
23	19385A1	节气门连杆总成	LINK ASSEMBLY Throttle	1
23	8M0084745	节气门连杆总成	LINK ASY-THROTTLE	1
24	19384	插座	SOCKET	1
24	8M0084742	插座	SOCKET	1
25	42159	杠杆	LEVER	1
25	421592	杠杆	LEVER	1
26	421581	衬套	BUSHING	1
27	42160	弹簧	SPRING	1
28	4000331	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
29	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
29	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
30	42156	杠杆	LEVER	1
31	42153	杠杆	LEVER	1
32	42152	换挡轴（两件式）	SHIFT SHAFT (2 PIECE SHIFT SHAFT)	1
33	421551	换挡杆(两件式换挡轴)	LEVER (2 PIECE SHIFT SHAFT)	1
34	400035	螺钉(M5x16)(两件式换挡轴)	SCREW (M5 x 16) (2 PIECE SHIFT SHAFT)	1
35	11371	锁紧垫圈(两件式换挡轴)	TAB WASHER (2 PIECE SHIFT SHAFT)	1
36	1938511	换挡连杆(两件式换挡轴)	SHIFT LINK (2 PIECE SHIFT SHAFT)	1
37	815550A1	换挡轴(整体式换挡轴)	SHIFT SHAFT (1 PIECE SHIFT SHAFT)	1
38	93254	旋转底座(整体式换挡轴)	SWIVEL BASE (1 PIECE SHIFT SHAFT)	1
39	93421	旋转球头(整体式换挡轴)	SWIVEL BALL (1 PIECE SHIFT SHAFT)	1
40	1938522	快速连杆(整体式换挡轴)	SWIFT LINK (1 PIECE SHIFT SHAFT)	1
40	815550A1	换档轴	SHIFT SHAFT	1
41	8155501	换档轴	SHIFT SHAFT	1
42	815567A1	换挡连杆	SHIFT LINK	1
42	815567T02	换挡连杆总成	SHIFT LINK ASSY	1
43	4000114	螺钉(M5×16)	SCREW (M5 x 16)	2
43	400035	螺钉(M5×16)	SCREW (M5 x 16)	2
43	400011	螺钉（M5×8）	SCREW (M5 x 8)	2
44	39627	弹簧	SPRING	1
45	39601	板（旧设计）	PLATE (OLD DESIGN)	2

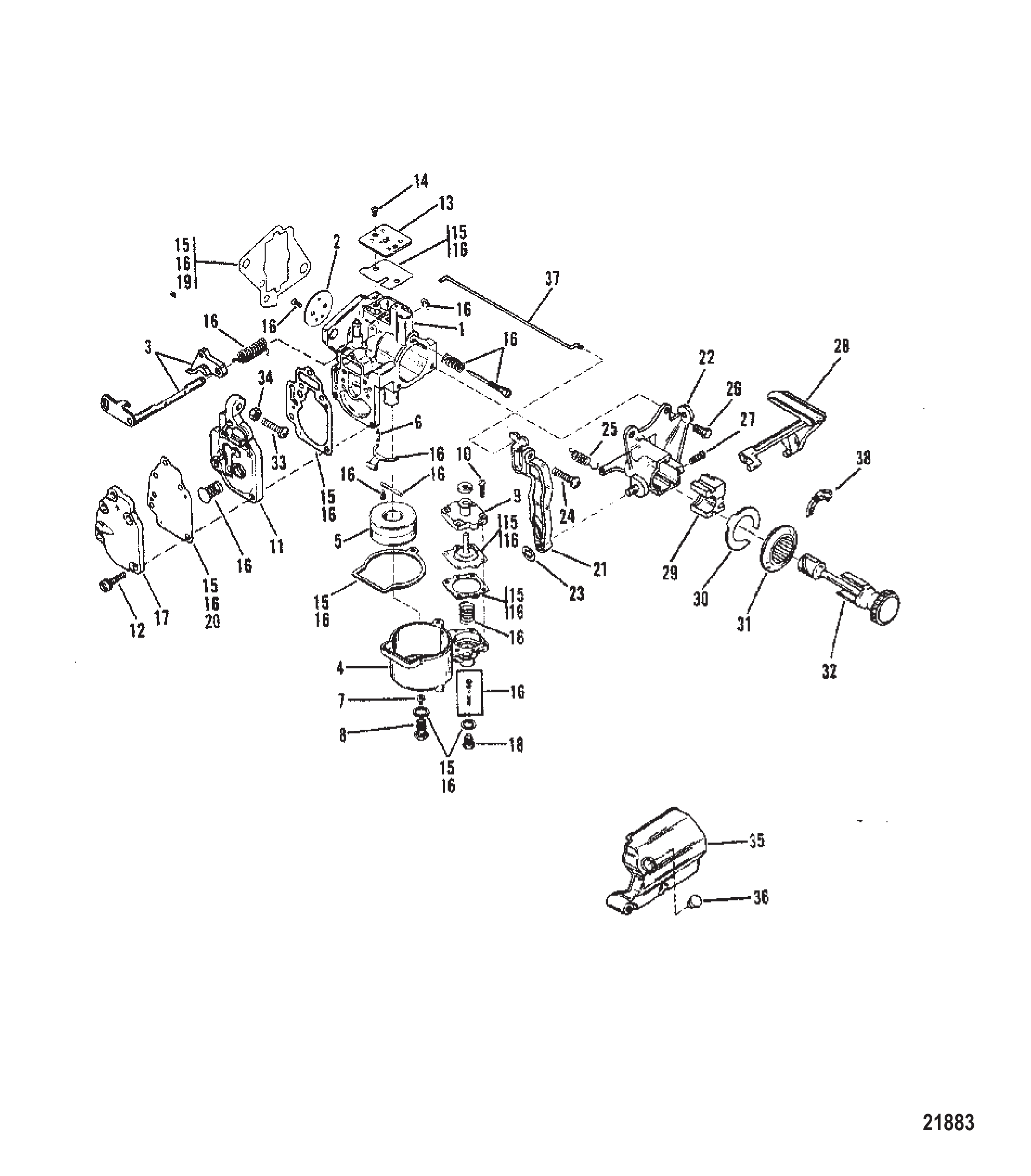

图 27化油器总成（XR10/Magnum 10） Carburetor Assembly (XR10/Magnum 10)

REF	零件编号	中文名称	英文名称	数量
1	8846A14	化油器	CARBURETOR	1
1	8846A24	化油器维修包	CARBURETOR KIT	1
2	815133	油门阀	VALVE Throttle	1
3	813022	节气门轴 (含螺丝和弹簧)	SHAFT Throttle (INCLS. SCREW & SPRING)	1
4	9164	燃油杯	BOWL Fuel	1
5	9169	浮子	FLOAT	1
5	91691	浮子	FLOAT	1
6	9855	阀门	VALVE	1
6	803861	进油针阀	VALVE Inlet Needle	1
7	6359	量孔(.052)	JET (.052)	1
8	9171	量孔固定塞	PLUG JET RETAINER	1
9	813618	膜片盖	COVER DIAPHRAGM	1
10	9697	膜片盖螺丝	SCREW DIAPHRAGM COVER	4
11	15827A1	本体	BODY	1
11	9702	盖/燃油泵套件	COVER/FUEL PUMP KIT	1
12	9643	燃油泵盖螺丝	SCREW FUEL PUMP COVER	5
13	9699	盖板	PLATE COVER	1
14	9696	燃油泵盖螺丝	SCREW FUEL PUMP COVER	2
15	9725	衬垫/膜片套件	GASKET/DIAPHRAGM KIT	1
15	97611	衬垫/膜片套件	GASKET/DIAPHRAGM KIT	1
16	813023	维修套件	REPAIR KIT	1
16	8237072	维修套件	REPAIR KIT	1
17	9637	燃油泵盖	COVER FUEL PUMP	1
18	9762	堵头	PLUG	1
19	192061	化油器衬垫	GASKET Carburetor	1
20	9635	膜片/衬垫	DIAPHRAGM/GASKET	1
21	128053	快怠速杆	LEVER Fast Idle	1
22	12803	启动泵支架	BRACKET Primer	1
23	97877	压入式螺母	PUSH NUT	1
23	821979	螺母	NUT	1
24	79964	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	1
24	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	1
25	11277	张力弹簧	SPRING Tension	1
26	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	2
26	400018	螺钉(M5 x 12)	SCREW (M5 x 12)	2
27	79965	螺丝 (#8-32 x .500) 不锈钢	SCREW (#8-32 x .500) Stainless Steel	1
28	112731	启动泵杆	LEVER Primer	1
29	11280	凸轮块	CAM BLOCK	1
30	11278	固定夹	CLIP Retaining	1
31	12804A1	阻风门面板总成	BEZEL ASSEMBLY Choke	1
32	128022	启动泵旋钮	PRIMER KNOB	1
33	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	1
34	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
35	17442	盖 (适用处使用)	COVER (Use where Applicable)	1
36	47579	塞 (适用处使用)	PLUG (Use where Applicable)	1
37	445541	怠速线	IDLE WIRE	1
38	12970	贴纸 (慢/快)	DECAL (SLOW/FAST)	1
38	129701	贴花	DECAL	1
-	42364A92	发动机垫片组	GASKET SET Engine	1

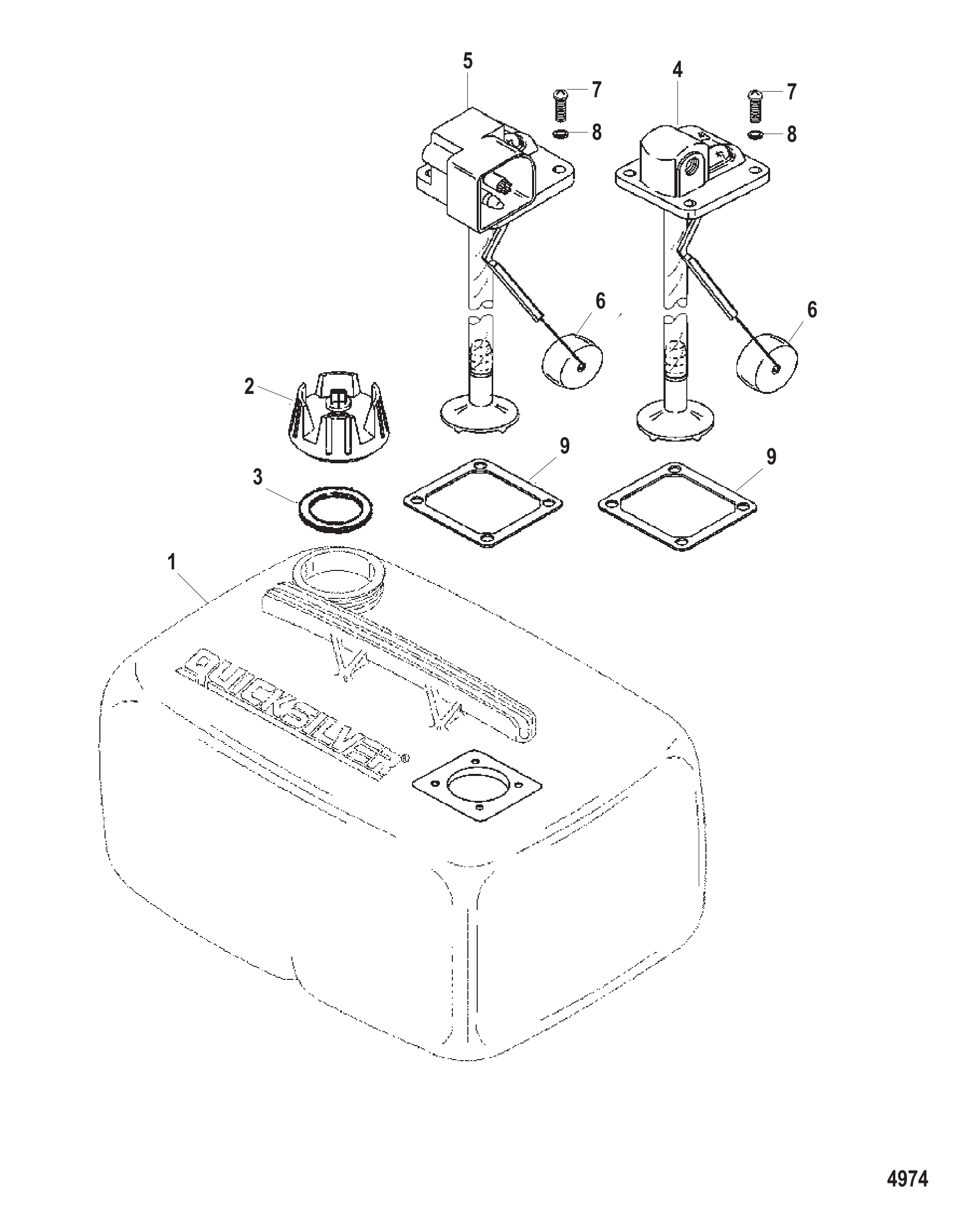

图 28燃油箱总成（6.6加仑） Fuel Tank Assembly (6.6 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	859065A1	燃油箱总成	TANK ASSEMBLY Fuel Fuel	1
1	859065A3	燃油箱总成	TANK ASSEMBLY Fuel Fuel	1
2	816976Q1	燃油箱盖总成-手动通风	CAP ASSEMBLY Fuel-Manual Vent Fuel	1
3	8169771	燃油箱盖衬垫	GASKET Fuel Cap Fuel Cap	1
4	859059A3	燃油吸油总成	PICK UP ASSEMBLY Fuel	1
4	8M0047609	带表吸油总成	PICK UP ASSEMBLY With Gauge	1
5	859066A3	燃油吸油总成	PICK UP ASSEMBLY Fuel	1
5	8M0084090	吸油总成	PICK UP ASSY	1
6	859056	浮子	FLOAT	1
7	40056107	螺钉(M5×16)	SCREW (M5 x 16)	4
8	859080	纤维垫圈	WASHER (Fiber)	4
9	859072	吸油体衬垫	GASKET Pick UP Body	1

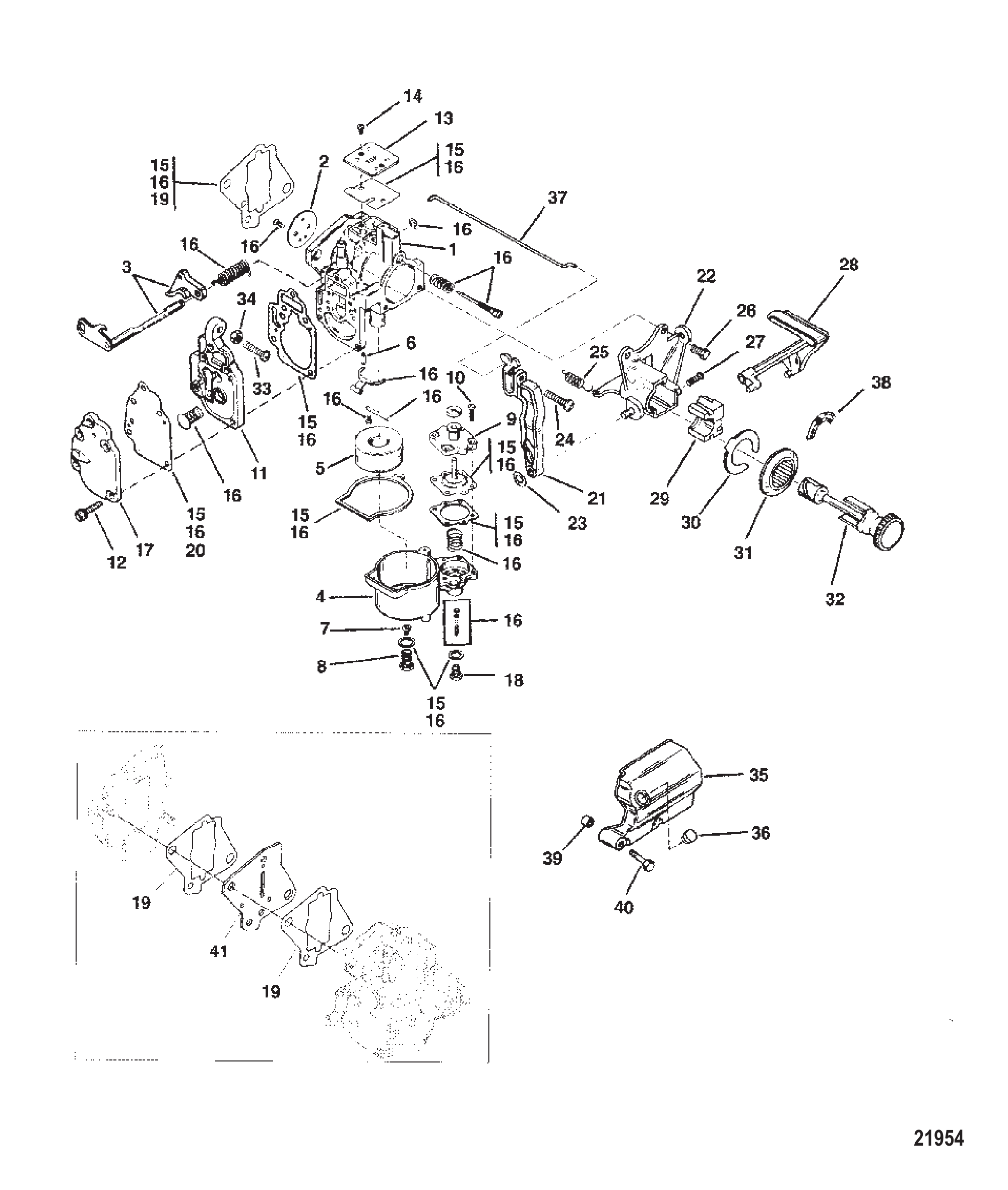

图 29化油器（XR10/Magnum 10） Carburetor (XR10/Magnum 10)

REF	零件编号	中文名称	英文名称	数量
1	8846A14	化油器	CARBURETOR	1
1	827005A1	化油器	CARBURETOR	1
1	827005T08	化油器(WMC-81)	CARBURETOR (WMC-81)	1
1	827005A2	化油器	CARBURETOR	1
1	827005T08	化油器(WMC-81)	CARBURETOR (WMC-81)	1
1	9726A5	化油器	CARBURETOR	1
1	9726T18	化油器(WMC-83)	CARBURETOR (WMC-83)	1
2	815133	油门阀	VALVE Throttle	1
2	823716	油门阀	VALVE Throttle	1
3	813022	节气门轴(含螺钉/弹簧)	SHAFT Throttle (INCLS. SCREW/SPRING)	1
3	19267	节气门轴 (含螺丝和弹簧)	SHAFT Throttle (INCLS. SCREW & SPRING)	1
4	9164	燃油杯	BOWL Fuel	1
5	91691	浮子	FLOAT	1
6	879194048	进气阀	VALVE-INLET	1
6	803861	进油针阀	VALVE Inlet Needle	1
7	6359	量孔(.052)	JET (.052)	1
-	6207	量孔(.072)	JET (.072)	1
8	9171	堵头	PLUG	1
9	813618	盖板	COVER	1
9	823648	膜片盖	COVER Diaphragm	1
10	9697	螺钉	SCREW	4
11	15827A1	本体	BODY	1
11	9702	盖/燃油泵套件	COVER/FUEL PUMP KIT	1
12	9643	螺钉	SCREW	5
13	9699	安装板	PLATE	1
14	9696	螺钉	SCREW	2
15	97611	衬垫/膜片套件	GASKET/DIAPHRAGM KIT	1
16	8237072	维修套件	REPAIR KIT	1
17	9637	盖板	COVER	1
18	9762	堵头	PLUG	1
19	192061	化油器衬垫	GASKET Carburetor	1
20	9635	膜片/衬垫	DIAPHRAGM/GASKET	1
21	128053	快怠速杆	LEVER Fast Idle	1
22	12803	启动泵支架	BRACKET Primer	1
23	821979	螺母	NUT	1
24	79964	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	1
24	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	1
25	11277	张力弹簧	SPRING Tension	1
26	400018	螺钉(M5 x 12)	SCREW (M5 x 12)	2
27	79965	螺丝 (#8-32 x .500) 不锈钢	SCREW (#8-32 x .500) Stainless Steel	1
28	112731	启动泵杆	LEVER Primer	1
29	11280	凸轮块	CAM BLOCK	1
30	11278	固定夹	CLIP Retaining	1
31	12804A1	阻风门面板总成	BEZEL ASSEMBLY Choke	1
32	128022	启动泵旋钮	PRIMER KNOB	1
33	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	1
34	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
35	174421	化油器盖	COVER Carburetor	1
36	47579	堵头	PLUG	1
37	445541	怠速线	IDLE WIRE	1
38	12970	贴纸 (慢/快)	DECAL (SLOW/FAST)	1
38	129701	贴花	DECAL	1
39	41750	嵌件	INSERT	1
39	41750T	嵌件	INSERT	1
40	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	1
41	125681	限流板	RESTRICTOR PLATE	1
-	42364A92	发动机垫片组	GASKET SET Engine	1

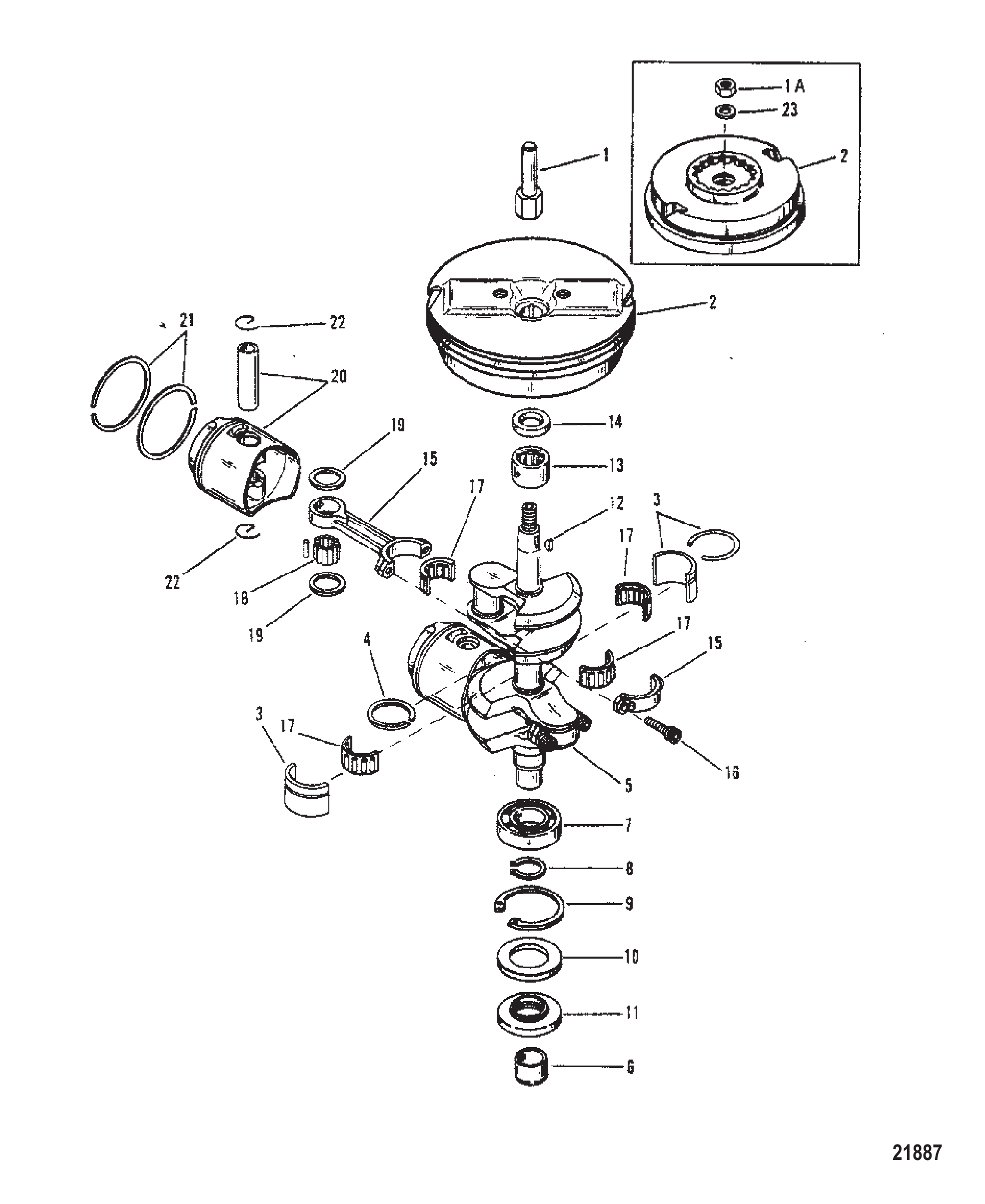

图 30曲轴、活塞与飞轮 Crankshaft, Pistons and Flywheel

REF	零件编号	中文名称	英文名称	数量
1	42691	飞轮轴	SHAFT FLYWHEEL	1
1A	818591	螺母(M14)	NUT (M14)	1
2	8908A2	飞轮总成	FLYWHEEL ASSEMBLY	1
2	859231T6	飞轮	FLYWHEEL	1
2	818540A2	飞轮总成	FLYWHEEL ASSEMBLY	1
2	859231T19	飞轮总成	FLYWHEEL ASY	1
3	17794A1	轴承	BEARING	1
4	818901	主轴承油封	SEAL MAIN BEARING	1
5	8471A2	曲轴总成	CRANKSHAFT ASSEMBLY	1
5	8M0083309	曲轴总成	CRANKSHAFT ASSY	1
6	818630A1	套筒	SLEEVE	1
7	41341	曲轴下球轴承	BEARING Ball CRANKSHAFT-LOWER	1
8	20940	球轴承卡环(小)(旧设计)	RING Snap BALL BEARING (SMALL)(OLD DESIGN)	1
9	42132	球轴承挡圈	RING Retaining BALL BEARING	1
10	13031	下垫圈	WASHER LOWER	1
11	125661	曲轴下油封	SEAL Oil - Lower CRANKSHAFT	1
12	20094	飞轮驱动半圆键	KEY Woodruff FLYWHEEL DRIVE	1
13	41342	曲轴上滚柱轴承	BEARING Roller CRANKSHAFT-UPPER	1
13	878158	滚柱轴承	BEARING Roller	1
14	125671	曲轴上油封	SEAL Oil - Upper CRANKSHAFT	1
15	8477A2	连杆总成	CONNECTING ROD ASSEMBLY	2
16	823460	连杆螺钉(M5x16)	SCREW (M5 x 16) CONNECTING ROD	4
17	42076A1	滚柱轴承总成	BEARING ASSEMBLY Roller	3
18	42186	活塞端滚针轴承	BEARING Needle PISTON END	48
19	43348	推力轴承	BEARING Thrust	4
19	8M0012297	止推垫圈@2	WASHER-THRST@2	4
20	9747A2	活塞总成(标准)	PISTON ASSEMBLY (STANDARD)	2
20	9747T2	活塞总成	PISTON ASSEMBLY	2
20	9747A4	活塞总成(.015加大)	PISTON ASSEMBLY (.015 O.S.)	2
21	18212A4	活塞环组(标准)	RING SET Piston (STANDARD)	1
21	18212A1	活塞环组(.015加大)	RING SET Piston (.015 O.S.)	2
22	42202	锁紧环	LOCK RING	4
23	824451	垫圈(内径.610x外径.890x厚度.062)	WASHER (.610 Inside Diamter x .890 Outside Diameter x .062)	1
-	19072A88	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	19072T88	船用动力头	POWERHEAD MARINE	1

图 31旋转头与转向手柄 Swivel Head and Steering Handle

REF	零件编号	中文名称	英文名称	数量
1	42213A24	旋转头	SWIVEL HEAD	1
1	42213A25	旋转头	SWIVEL HEAD	1
1	42213A26	旋转头	SWIVEL HEAD	1
1	42213A24	旋转头	SWIVEL HEAD	1
2	823939	衬套	BUSHING	2
3	822147	舵柄手柄板	PLATE Tiller Handle	1
3	8221471	安装板	PLATE	1
4	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
4	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	822145	垫圈	WASHER	2
6	826792	波形垫圈	WAVE WASHER	1
7	822146	垫圈	WASHER	1
8	821468A8	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	821468A66	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	821468A9	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	821468T9	ORD 821468A66	ORD 821468A66	1
9	822441	固定座	RETAINER	1
10	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
11	822148A3	盖板套件	COVER KIT	1
11	822148A2	盖板套件	COVER KIT	1
12	822150	滑轮	PULLEY	1
13	NSS	不单独出售-滑轮壳体(属于参考号11部件)	NOT SOLD SEPARATE Pulley Case (PART OF REF. #11)	1
14	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
14	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
15	432429	节气门拉索	CABLE Throttle	2
15	43242T09	节气门拉索	CABLE-THROTTLE	2
15	432426	节气门拉索	CABLE Throttle	2
16	9600910	套筒	SLEEVE	1
16	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
17	8242002	贴花	DECAL	1
17	8242001	贴花	DECAL	1
17	8242004	贴花	DECAL	1
18	99589	握把	GRIP	1
18	8M0221732	外握把	GRIP OUTER	1
19	823609A1	停机开关总成	SWITCH ASSEMBLY Stop	1
19	8M0104615	开关总成	SWITCH ASSY	1
20	821972	节气门旋钮	KNOB Throttle	1
20	821972T	节气门旋钮	KNOB Throttle	1
21	821971	节气门锁	LOCK Throttle	1
21	892995	节气门锁	LOCK Throttle	1
22	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
22	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
23	822429	节气门手柄	HANDLE Throttle	1
23	821465	节气门手柄	HANDLE Throttle	1
24	821463A1	舵柄管	TILLER TUBE	1
24	821463T01	舵柄管	TUBE-TILLER	1
25	96203	弹簧	SPRING	1

图 32油门与换挡联动装置（侧换挡型号） Throttle and Shift Linkage (Side Shift Models)

REF	零件编号	中文名称	英文名称	数量
1	42181	线缆支架	BRACKET Cable	1
2	4000117	螺钉（M5×20）	SCREW (M5 x 20)	2
3	125732	杠杆	LEVER	1
3	421592	杠杆	LEVER	1
4	4000331	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
5	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
5	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
6	421581	衬套	BUSHING	1
7	42160	弹簧	SPRING	1
8	42156	杠杆	LEVER	1
9	42153	杠杆	LEVER	1
10	39627	弹簧	SPRING	1
11	39601	板（旧设计）	PLATE (OLD DESIGN)	1
12	4000114	螺钉(M5×16)	SCREW (M5 x 16)	2
12	400035	螺钉(M5×16)	SCREW (M5 x 16)	2
12	400011	螺钉（M5×8）	SCREW (M5 x 8)	2
13	42152	换挡轴（两件式）	SHIFT SHAFT (2 PIECE SHIFT SHAFT)	1
14	421541	执行器（两件式换挡轴）	ACTUATOR (2 PIECE SHIFT SHAFT)	1
15	815550A1	换挡轴（带球窝）	SHIFT SHAFT ( W/BALL SOCKET)	1
16	8155501	换挡轴（无球窝）	SHIFT SHAFT (W/O BALL SOCKET)	1
17	42157	换挡手柄（配合参考号13、14或15使用）	SHIFT HANDLE (USE W/REF. #13 & 14 OR 15)	1
17	815550A1	换档轴	SHIFT SHAFT	1
17	421571	换挡手柄（配合参考号16使用）	SHIFT HANDLE (USE W/REF. #16)	1
18	44459	护孔环	GROMMET	1
18	44459001	护孔环	GROMMET	1
19	12003	锁紧垫圈（旧设计）	TAB WASHER (OLD DESIGN)	1
20	421671	正时连杆	TIMING LINK	1
21	421631	控制杆	LEVER Control	1
22	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	1
22	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
23	421662	执行器	ACTUATOR	1
24	42161	互锁连杆	LINK INTERLOCK	1
25	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
26	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
26	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
27	421621	衬套	BUSHING	1
28	13676	弹簧	SPRING	1
29	69708	波形垫圈	WAVE WASHER	1
30	42164	弹簧	SPRING	1
31	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1
32	42182	衬套	BUSHING	1
32	421821	衬套	BUSHING	1
33	42183	执行器	ACTUATOR	1
34	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
34	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
35	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
35	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
36	42184	连接杆	LINK	1
37	4002314	垫圈	WASHER	1

图 33齿轮箱（螺旋桨轴-设计II-参见驱动轴图纸） Gear Hsg (Propshaft-Design II-Refer to Driveshaft Drawing)

REF	零件编号	中文名称	英文名称	数量
-	8833A13	齿轮箱总成(短型)黑色	GEAR HOUSING ASSEMBLY COMPLETE (SHORT) BLACK	1
-	8833T13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A15	齿轮箱总成(长型)黑色	GEAR HOUSING ASSEMBLY COMPLETE (LONG) BLACK	1
-	8833T15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A14	齿轮箱总成(短型)灰色	GEAR HOUSING ASSEMBLY COMPLETE (SHORT) GRAY	1
-	8833T14	齿轮箱-短型-灰	GEAR HSG-SHORT-GR	1
-	8833A16	齿轮箱总成(长型)灰色	GEAR HOUSING ASSEMBLY COMPLETE (LONG) GRAY	1
-	8833T16	ORD 1666-8833T15	ORD 1666-8833T15	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083312	GC BASIC9.9/15 4S	GC BASIC9.9/15 4S	1
1	8833A18	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic-Gray	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
43	41347A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
43	821321A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
44	821924A1	前进齿轮总成	GEAR ASSEMBLY Forward	1
45	41367	衬套	BUSHING	1
46	813139	凸轮从动件	FOLLOWER Cam	1
47	821930	离合器	CLUTCH	1
47	821930A1	离合器总成	CLUTCH ASSEMBLY	1
48	823951	十字销	PIN Cross	1
49	42204	弹簧	SPRING	1
50	821929	螺旋桨轴	PROPELLER SHAFT	1
51	8219261	倒档齿轮-13/26	GEAR Reverse - 13/26	1
51	821926T1	倒档齿轮-13/26	GEAR Reverse - 13/26	1
52	42144A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
52	42144T3	轴承座	CARRIER Bearing	1
53	33145	O型圈(1.984x0.139)	O-RING (1.984 x .139)	1
53	8M0214923	O型圈(1.98x1.39)	O-RING (1.98 x 1.39)	1
54	821927	衬套	BUSHING	1
55	99325	密封件	SEAL	1
56	821928	油封	SEAL Oil	1
57	13403	螺钉	SCREW	1
57	82407110	螺钉(M8 x 50)	SCREW (M8 x 50)	1
58	13402	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
58	8240717	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
59	42522A12	螺旋桨 (9 x 9)	PROPELLER (9 x 9)	1
59	828156A12	黑色MAX螺旋桨9x9右旋铝3叶	BLACK MAX PROPELLER 9 X 9 RH AL 3 BL	1
59	42524A12	螺旋桨 (9.75 x 6.50)	PROPELLER (9.75 x 6.50)	1
59	828150A12	黑色MAX螺旋桨 9.8 x 6.5 右旋铝3叶	BLACK MAX PROPELLER 9.8 X 6.5 RH AL 3 BL	1
60	420911	隔套	SPACER	1
61	13914	螺母(M10)	NUT (M10)	1
61	40140	螺母(M10)	NUT (M10)	1
62	821932	推力毂	THRUST HUB	1
63	822559	反向排气罩杯	CUP Reverse Exhaust Block	1
63	822559Q01	杯套	CUP	1
-	42364A92	发动机垫片组	GASKET SET Engine	1
-	41365A3	密封套件	SEAL KIT	1

图 34齿轮箱螺旋桨轴-2.00:1齿轮比 Gear Housing Propeller Shaft - 2.00:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8833A13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A14	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T14	齿轮箱-短型-灰	GEAR HSG-SHORT-GR	1
-	8833A16	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T16	ORD 1666-8833T15	ORD 1666-8833T15	1
-	8833A19	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8833T19	齿轮箱总成	GEAR HSG-COMP-TRA	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083312	GC BASIC9.9/15 4S	GC BASIC9.9/15 4S	1
1	8833A18	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic-Gray	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8833A20	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
43	821321A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
44	821924A1	前进齿轮总成 (26齿)	GEAR ASSEMBLY Forward (26 TEETH)	1
45	41367	衬套	BUSHING	1
46	813139	凸轮从动件	FOLLOWER Cam	1
47	821930A1	离合器总成	CLUTCH ASSEMBLY	1
48	823951	十字销	PIN Cross	1
49	42204	弹簧	SPRING	1
50	821929	螺旋桨轴	PROPELLER SHAFT	1
51	8219261	倒挡齿轮 - 13/26 (26齿)	GEAR Reverse - 13/26 (26 TEETH)	1
51	821926T1	倒档齿轮-13/26	GEAR Reverse - 13/26	1
52	42144A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
52	42144T3	轴承座	CARRIER Bearing	1
53	33145	O型圈(1.984x0.139)	O-RING (1.984 x .139)	1
53	8M0214923	O型圈(1.98x1.39)	O-RING (1.98 x 1.39)	1
54	821927	衬套	BUSHING	1
55	99325	密封件	SEAL	1
56	821928	油封	SEAL Oil	1
57	82407110	螺钉(M8 x 50)	SCREW (M8 x 50)	1
58	8240717	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
59	828156A12	黑色MAX螺旋桨9x9右旋铝3叶	BLACK MAX PROPELLER 9 X 9 RH AL 3 BL	1
59	828152A12	黑色MAX螺旋桨9.3x7右旋铝3叶	BLACK MAX PROPELLER 9.3 X 7 RH AL 3 BL	1
59	828150A12	黑色MAX螺旋桨 9.8 x 6.5 右旋铝3叶	BLACK MAX PROPELLER 9.8 X 6.5 RH AL 3 BL	1
60	420911	隔套	SPACER	1
61	13914	螺母(M10)	NUT (M10)	1
61	40140	螺母(M10)	NUT (M10)	1
62	821932	推力毂 (1.390直径)	THRUST HUB (1.390 DIA.)	1
62	8219321	推力毂 (1.510直径)	THRUST HUB (1.510 DIA.)	1
63	822559A1	倒挡排气块杯总成	CUP ASSEMBLY Reverse Exhaust Block	1
63	822559Q01	杯套	CUP	1
-	41365A3	密封套件	SEAL KIT	1
-	42364A92	发动机垫片组	GASKET SET Engine	1

图 35旋转支架与转向手柄 Swivel Bracket and Steering Handle

REF	零件编号	中文名称	英文名称	数量
1	42213A6	旋转管（黑色）	SWIVEL TUBE (BLACK)	1
1	42213A14	旋转管更换件	SWIVEL TUBE REPLACEMENT	1
1	42213A7	旋转管（灰色）	SWIVEL TUBE (GRAY)	1
1	42213A15	旋转管更换件	SWIVEL TUBE REPLACEMENT	1
1	42213A14	旋转管替换件（黑色）	SWIVEL TUBE REPLACEMENT (BLACK)	1
1	42213A15	旋转管替换件（灰色）	SWIVEL TUBE REPLACEMENT (GRAY)	1
1	42213A14	旋转管更换件	SWIVEL TUBE REPLACEMENT	1
2	74036	润滑脂接头	FITTING Grease	1
2	8M0169589	润滑脂接头	FITTING Grease	1
3	NLA	已停产支架（黑色）（订单号42213A14）	No Longer Available BRACKET (BLACK) (ORDER 42213A14)	1
3	NLA	已停产支架（灰色）（订单号4213A15）	No Longer Available BRACKET (GRAY) (ORDER 4213A15)	1
3	44397A15	支架总成（黑色）	BRACKET ASSEMBLY (BLACK)	1
3	44397A16	支架总成（灰色）	BRACKET ASSEMBLY (GRAY)	1
4	40019109	螺丝(M5 x 25)	SCREW (M5 x 25)	3
4	4005688	螺钉（M4×20）	SCREW (M4 x 20)	3
4	40011110	螺钉(M5×30不锈钢)	SCREW (M5 x 30) Stainless Steel	3
5	177821	支架垫圈	WASHER BRACKET	1
5	177821	垫圈	WASHER	1
6	90068F2	支架螺母（黑色）	NUT BRACKET (BLACK)	1
6	859133	螺母(1.00-14)	NUT (1.00-14)	1
6	90068F3	支架螺母（1.00-14）（灰色）	NUT (1.00-14) BRACKET (GRAY)	1
6	859133	螺母(1.00-14)	NUT (1.00-14)	1
6	816880	螺母	NUT	1
7	85973	支架衬套	BUSHING BRACKET	1
7	817026	衬套	BUSHING	1
8	42210	油门拉索（舵柄换挡）	CABLE THROTTLE (TILLER HANDLE SHIFT)	1
8	422111	油门拉索（侧换挡）	CABLE THROTTLE (SIDE SHIFT)	1
9	400212	油门拉索不锈钢螺母（M6）	NUT (M6) Stainless Steel THROTTLE CABLE	AR
10	99333A2	转向管总成	TUBE ASSEMBLY STEERING	1
11	14025A4	油门手柄总成（舵柄换挡）	HANDLE ASSEMBLY Throttle (TILLER HANDLE SHIFT)	1
11	823609A10	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
11	14170A5	油门手柄总成（侧换挡）	HANDLE ASSEMBLY Throttle (SIDE SHIFT)	1
11	823609A10	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
12	13239	油门贴花（贴于手柄）	DECAL THROTTLE (APPLY ON HANDLE)	1
12	140121	油门贴花（贴于管身）（黑色）	DECAL THROTTLE (APPLY ON TUBE) (BLACK)	1
12	140122	贴花（贴于管身-灰色3-1/3"×1-1/4"）	DECAL (APPLY ON TUBE - GRAY 3-1/3" X 1-1/4")	1
12	140123	贴花（贴于管身-3.15"×2-1/2"）	DECAL (APPLY ON TUBE - 3.15"X 2-1/2")	1
12	140124	贴花（国际符号）	DECAL (INTERNATIONAL SYMBOLS)	1
13	37342	油门手柄螺钉（#12-14×0.375）	SCREW (#12-14 x .375) THROTTLE HANDLE	1
14	823609A10	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
15	11099A1	停机开关护套总成	BOOT ASSEMBLY STOP SWITCH	1
16	99589	橡胶握把	GRIP RUBBER	1
16	8M0221732	外握把	GRIP OUTER	1
17	8831A1	旋转支架总成（黑色）	SWIVEL BRACKET ASSEMBLY (BLACK)	1
17	8831A13	旋转支架-黑色	SWIVEL BRKT-BLACK	1
17	8831A2	旋转支架总成（灰色）	SWIVEL BRACKET ASSEMBLY (GRAY)	1
17	8831A14	ORD 3402-8831A13	ORD 3402-8831A13	1
18	74036	润滑脂接头	FITTING Grease	3
18	8M0169589	润滑脂接头	FITTING Grease	3
19	42140	上衬套	BUSHING UPPER	1
20	420801	推力轴承-上	BEARING Thrust - Upper	1
20	42080T01	轴承	BEARING	1
21	42139	下衬套	BUSHING LOWER	1
22	42077	密封件	SEAL	1
23	42373	下止推垫圈	THRUST WASHER LOWER	1
24	42124A1	副驾驶板总成	PLATE ASSEMBLY CO-PILOT	1
25	42141	倒挡锁钩	HOOK REVERSE LOCK	1
25	8M0075731	倒挡钩	HOOK Reverse	1
26	42127	倒挡钩弹簧	SPRING REVERSE HOOK	1
27	420822	支架	BRACKET	1
27	42082T04	支架	BRACKET	1
28	42130	弹簧	SPRING	1
28	421301	弹簧	SPRING	1
29	42081	销	PIN	1
29	420811	销	PIN	1
30	13194	挡圈	RING Retaining	2
31	42083	枢轴销	PIN Pivot	1
31	830741A1	枢轴销总成	PIN ASSEMBLY Pivot	1
32	8M0027716	枢轴销不锈钢垫圈（0.390×0.600×0.032）	WASHER (.390 x .600 x .032) Stainless Steel PIVOT PIN	1
33	42128	弹簧	SPRING	1
34	42085F1	提手	CARRYING HANDLE	1
34	420852	手柄-黑色	HANDLE-BLACK	1
35	975501	管总成	TUBE ASSEMBLY	1
36	12602	护孔环	GROMMET	1
36	12602002	护孔环	GROMMET	1
37	19564	护孔环	GROMMET	1
37	8M0179867	护孔环	GROMMET	1

图 36气缸体与盖 Cylinder Block and Covers

REF	零件编号	中文名称	英文名称	数量
1	8473A13	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	8473T20	气缸体	CYLINDER BLOCK	1
1	8473A12	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	8473T21	气缸体	CYLINDER BLOCK	1
1	9727A2	气缸体	CYLINDER BLOCK	1
1	9727T2	气缸体	CYLINDER BLOCK	1
2	85171	气缸体定位销	PIN Dowel CYLINDER BLOCK	2
3	42463	化油器螺柱	STUD CARBURETOR	2
3	424632	双头螺柱(M8x37.1)	STUD (M8 x 37.1)	2
4	42698	泄放软管止回阀	CHECK VALVE BLEED HOSE	1
4	426982	止回阀	CHECK VALVE	1
5	1383556	泄放软管	HOSE BLEED	1
5	99130100	软管-48英寸	TUBING-48 INCH	1
6	42984	气缸体螺柱	STUD CYLINDER BLOCK	2
6	8161949	双头螺柱(M6 x 44)	STUD (M6 x 44)	2
7	421251	螺钉(M8x55)曲轴箱至气缸体	SCREW (M8 x 55) CRANKCASE TO CYLINDER BLOCK	6
7	42125	螺钉(M8x55)	SCREW (M8 x 55)	6
7A	17866	槽销	PIN Groove	1
8	400634	螺母(M6)气缸体螺柱	NUT (M6) CYLINDER BLOCK STUD	2
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
9	191861	动力头衬垫	GASKET Powerhead	1
10	42381A2	簧片阀总成	REED BLOCK ASSEMBLY	1
10	828435A3	簧片阀组	REED BLOCK	1
11	42657A1	止回阀	CHECK VALVE	1
11	42657A3	止回阀	CHECK VALVE	1
12	42137	簧片阀密封件	SEAL REED BLOCK	1
13	195981	簧片阀衬垫	GASKET REED BLOCK	1
13	195982	衬垫	GASKET	1
14	4000171	螺钉(M6x16)簧片阀	SCREW (M6 x 16) REED BLOCK	3
15	42044	簧片	REED	2
15	825141	簧片	REED	2
16	179031	簧片止挡	STOP Reed	2
16	828435A3	簧片阀组	REED BLOCK	2
17	4005764	螺钉(M3.5x8)簧片固定	SCREW (M3.5 x 8) REED ATTACHING	6
18	400213	螺母(M8)不锈钢化油器螺柱	NUT (M8) Stainless Steel CARBURETOR STUD	2
19	42521	排气盖	COVER EXHAUST	1
19	8M0048005	排气盖总成	COVER EXHAUST MAN	1
20	40062129	螺钉(M6x25)排气盖至气缸体	SCREW (M6 x 25) EXHAUST COVER TO CYLINDER BLOCK	11
21	19185	排气盖衬垫	GASKET EXHAUST COVER	1
22	423651	挡板	PLATE Baffle	1
22	42365	挡板	PLATE Baffle	1
23	19184	挡板衬垫	GASKET BAFFLE PLATE	1
24	19107F1	进气盖	COVER Intake	1
25	56759	倒钩接头	FITTING Barbed	1
24	17863A1	进气盖总成	COVER ASSEMBLY Intake	1
25	15133	接头	FITTING	1
26	1383556	软管	HOSE	2
26	99130100	软管-48英寸	TUBING-48 INCH	2
27	59169	接头	FITTING	1
27	59169003	三通接头	FITTING Tee	1
28	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
29	192031	进气盖衬垫	GASKET INTAKE COVER	1
30	40062129	螺钉(M6x25)盖至气缸体	SCREW (M6 x 25) COVER TO CYLINDER BLOCK	3
31	99127109	示警管(57英寸散装)	LINE (57.00 Inches Bulk) TELL TALE	1
31	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
32	94848	示警软管接头-底部罩	FITTING TELL TALE HOSE-BOTTOM COWL	1
33	8906A1	盖总成	COVER ASSEMBLY	1
33	8906A02	盖总成	COVER ASSEMBLY	1
34	192071	衬垫	GASKET	1
34	19207002	衬垫	GASKET	1
35	146732	节温器盖	COVER THERMOSTAT	1
35	8M0039352	盖板	COVER	1
36	192051	衬垫	GASKET	1
36	19205002	衬垫	GASKET	1
37	40062129	螺钉(M6x25)	SCREW (M6 x 25)	2
38	14586	节温器(120)	THERMOSTAT (120)	1
39	62386	节温器衬垫	GASKET THERMOSTAT	1
39	8M0204714	衬垫@4	GASKET @4	1
40	29111	连接器(直型)(新设计)	CONNECTOR (STRAIGHT)(NEW DESIGN)	1
40	291112	接头	FITTING	1
40	99664	弯头(旧设计)	ELBOW (OLD DESIGN)	1
40	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
41	40062129	螺钉(M6x25)盖固定	SCREW (M6 x 25) COVER ATTACHING	6
-	12893A87	动力头总成	POWERHEAD ASSEMBLY	1
-	12893T97	动力头总成	POWERHEAD ASSEMBLY	1
-	12893A92	动力头总成	POWERHEAD ASSEMBLY	1
-	12893T97	动力头总成	POWERHEAD ASSEMBLY	1
-	811686A92	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	811686T97	动力头总成	POWERHEAD ASSEMBLY	1
-	19072A88	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	19072T88	船用动力头	POWERHEAD MARINE	1

图 37外罩 Cowls

REF	零件编号	中文名称	英文名称	数量
1	9205A13	顶罩总成(黑色)	TOP COWL ASSEMBLY (BLACK)	1
1	9420T10	顶盖总成	TOP COWL ASSEMBLY	1
1	9420A9	顶罩总成(灰色)	TOP COWL ASSEMBLY (GRAY)	1
1	8M0094069	顶罩	TOP COWL	1
2	444621	密封件	SEAL	1
2	8M0043151	罩壳密封条	COWL-SEAL	1
3	13691A1	隔音毯套装	SOUND BLANKET KIT	1
3	13691A02	隔音毯套装(预涂压敏胶)	SOUND BLANKET KIT (Pre-Applied Pressure Sensitive Adhesive)	1
4	16471A1	盖锁扣	LATCH Cowl	1
5	817104A3	罩壳锁扣总成	LATCH ASSEMBLY Cowl	1
6	180402	锁钩	LATCH HOOK	1
7	11354	后护板(黑色)	SHIELD REAR (BLACK)	1
7	12873	后护板(灰色)	SHIELD REAR (GRAY)	1
7	12873T	护罩	SHIELD	1
8	400018	后护板螺钉(M5x12)	SCREW (M5 x 12) REAR SHIELD	2
9	9204A1	底罩(黑色)	BOTTOM COWL (BLACK)	1
9	9204A2	底罩(灰色)	BOTTOM COWL (GRAY)	1
9A	15061	堵头	PLUG	1
9A	15061001	堵头	PLUG	1
10	12154	底罩塞(手动)	PLUG BOTTOM COWL (MANUAL)	1
10	121532	底罩护线环(电动)	GROMMET Bottom Cowl (ELECTRIC)	1
11	11083A6	停机开关总成	SWITCH ASSEMBLY Stop	1
12	15920A54	拉绳总成	LANYARD ASSEMBLY	1
12	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
13	120441	停止开关黄铜固定座	RETAINER Brass STOP SWITCH	1
13	8M0032846	黄铜固定座	RETAINER Brass	1
14	44461A1	罩壳锁杆	LEVER Cowl Latch	1
15	76470	罩壳锁杆衬套	BUSHING COWL LATCH LEVEER	1
16	11394	锁扣隔套	SPACER LATCH	1
17	40019130	锁扣与锁杆螺钉(M6x30)	SCREW (M6 x 30) LATCH AND LEVER	1
17	40019131	锁扣与锁杆螺钉(M6x35)	SCREW (M6 x 35) LATCH AND LEVER	1
18	69708	锁扣与锁杆螺钉波形垫圈	WAVE WASHER LATCH AND LEVER SCREW	1

图 38燃油滤清器总成(USA-1B153168/BEL-0P360021及以上) Fuel Filter Assembly (USA-1B153168/BEL-0P360021 and Up)

REF	零件编号	中文名称	英文名称	数量
1	889527A07	滤清器套件	FILTER KIT	1
2	896375K01	燃油滤清器套件	FILTER KIT Fuel	1
2	896375Q01	燃油滤清器套件	FILTER KIT Fuel	1
3	98277001	燃油滤清器密封件	SEAL Fuel Filter	1
4	858731	球形燃油滤清器	BALL Fuel Filter	1
5	830756109	软管(57.00英寸散装)	HOSE (57.00 Inches Bulk)	1
5	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
6	830756109	软管(57.00英寸散装)	HOSE (57.00 Inches Bulk)	1
6	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
8	18202	护孔环	GROMMET	1
9	15781A9	燃油连接套件	CONNECTOR KIT Fuel	1
10	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
10	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1

图 39油门与换挡联动装置（SeaPro/Marathon 10） Throttle and Shift Linkage (SeaPro/Marathon 10)

REF	零件编号	中文名称	英文名称	数量
1	42181	线缆支架	BRACKET Cable	1
2	4000171	螺钉(M6 x 16)	SCREW (M6 x 16)	2
3	42156	杠杆	LEVER	1
4	42153	杠杆	LEVER	1
5	39527	管	TUBE	1
6	39601	板（旧设计）	PLATE (OLD DESIGN)	1
7	400011	螺钉（M5×8）	SCREW (M5 x 8)	2
8	421571	换挡手柄	SHIFT HANDLE	1
9	44459	护孔环	GROMMET	1
9	44459001	护孔环	GROMMET	1
10	8155501	换档轴	SHIFT SHAFT	1
11	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1
12	4002314	垫圈	WASHER	1
13	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
14	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
14	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
15	421621	衬套	BUSHING	1
16	421662	执行器	ACTUATOR	1
17	42164	弹簧	SPRING	1
18	13676	弹簧	SPRING	1
19	69708	波形垫圈	WAVE WASHER	1
20	421631	控制杆	LEVER Control	1
21	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
22	421671	正时连杆	TIMING LINK	1
23	42159	杠杆	LEVER	1
23	421592	杠杆	LEVER	1
24	42160	弹簧	SPRING	1
25	421581	衬套	BUSHING	1
26	4000331	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
27	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
27	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
28	42161	互锁连杆	LINK INTERLOCK	1

图 40旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	8831A6	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A13	旋转支架-黑色	SWIVEL BRKT-BLACK	1
1	8831A7	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A14	ORD 3402-8831A13	ORD 3402-8831A13	1
1	8831A5	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A13	旋转支架-黑色	SWIVEL BRKT-BLACK	1
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831T08	旋转支架-黑色	BRKT-SWIVEL-BLACK	1
1	8831A9	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A10	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	74036	润滑脂接头	FITTING Grease	3
2	8M0169589	润滑脂接头	FITTING Grease	3
3	42124A2	副驾驶板总成	PLATE ASSEMBLY Co-Pilot	1
4	421402	轴承	BEARING	1
5	420801	推力轴承-上	BEARING Thrust - Upper	1
5	42080T01	轴承	BEARING	1
6	42139	衬套	BUSHING	1
7	42077	密封件	SEAL	1
8	42373	止推垫片	THRUST WASHER	1
9	421301	弹簧	SPRING	1
10	420824	支架	BRACKET	1
10	42082T04	支架	BRACKET	1
11	420811	销	PIN	1
12	421411	倒挡锁钩	HOOK Reverse Lock	1
12	8M0075731	倒挡钩	HOOK Reverse	1
13	42083	枢轴销	PIN Pivot	1
13	830741A1	枢轴销总成	PIN ASSEMBLY Pivot	1
14	8M0027716	垫圈 (0.390 x 0.600 x 0.032) 不锈钢	WASHER (.390 x .600 x .032) Stainless Steel	1
15	830741A1	枢轴销总成	PIN ASSEMBLY Pivot	1
16	NSS	不单独销售	NOT SOLD SEPARATE	1
17	8M0027716	垫圈 (0.390 x 0.600 x 0.032) 不锈钢	WASHER (.390 x .600 x .032) Stainless Steel	1
18	42128	弹簧	SPRING	1
19	42085F4	提手	CARRYING HANDLE	1
19	420852	手柄-黑色	HANDLE-BLACK	1
19	42085F2	提手	CARRYING HANDLE	1
19	42085F5	提手	CARRYING HANDLE	1
19	42085F3	提手	CARRYING HANDLE	1
19	420852	手柄-黑色	HANDLE-BLACK	1
20	42127	弹簧	SPRING	1
21	13194	挡圈	RING Retaining	2
22	821961	杆	ROD	1
23	8165621	圆盘	DISC	2
24	821958A1	板组件套件	PLATE KIT	1
25	82130014	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
26	821957	制动板	BRAKE PLATE	1
27	29330	垫圈	WASHER	1
28	821959	手柄	HANDLE	1
29	34863	螺母 (.375-24)	NUT (.375-24)	1
29	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
-	8237011	副驾驶贴花	DECAL Co-Pilot	1

图 41附件 Accessories

零件编号	中文名称	英文名称	数量
827927A8	燃油管路总成（8英尺）	LINE ASSEMBLY Fuel (8 Feet) (8 FT.)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
90983A3	电动起动机套件	STARTER MOTOR KIT Electric	1
90983A5	起动机转换套件	CONVERSION KIT Starter Motor	1
823609A7	舵柄启动开关转换套件	CONVERSION KIT Tiller Handle Start Switch	1
12334A2	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
42805A6	遥控安装套件(6/8/9/9/15马力)	ATTACHING KIT Remote Control (6/8/9/9/15 Hp)	1
821190A3	侧移转换套件	CONVERSION KIT Side Shift	1
12426A7	延长套件	EXTENSION KIT	1
12426A8	延长套件	EXTENSION KIT	1
830578A1	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
828517A1	化油器防冰套件	ANTI-ICING KIT Carburetor	1
14586A3	节温器套件	THERMOSTAT KIT	1
7370A40	高能点火套件	HIGH ENERGY IGNITION KIT	1
42282A3	照明线圈套件	COIL KIT Lighting	1
42282A4	照明线圈套件	COIL KIT Lighting	1
95845A5	照明调节器套件	REGULATOR KIT Lighting	1
62351A10	蓄电池充电套件	CHARGING KIT Battery	1
12612A2	冲洗附件	FLUSHING ATTACHMENT	1
12612Q2	冲洗附件	FLUSHING ATTACHMENT	1
14171A2	电机锁	MOTOR LOCK	1
14171Q2	电机锁	MOTOR LOCK	1
11606A1	右舷安装套件	ATTACHING KIT Starboard	1
11606A2	左舷安装套件	ATTACHING KIT Port	1
12569A1	线缆滑轮安装套件	ATTACHING KIT Cable And Pulley	1

图 42化油器（XR10/Magnum 10） Carburetor (XR10/Magnum 10)

REF	零件编号	中文名称	英文名称	数量
1	8846A14	化油器	CARBURETOR	1
1	827005A1	化油器	CARBURETOR	1
1	827005T08	化油器(WMC-81)	CARBURETOR (WMC-81)	1
1	827005A2	化油器	CARBURETOR	1
1	827005T08	化油器(WMC-81)	CARBURETOR (WMC-81)	1
1	9726A5	化油器	CARBURETOR	1
1	9726T18	化油器(WMC-83)	CARBURETOR (WMC-83)	1
2	815133	油门阀	VALVE Throttle	1
2	823716	油门阀	VALVE Throttle	1
3	813022	节气门轴(含螺钉/弹簧)	SHAFT Throttle (INCLS. SCREW/SPRING)	1
3	19267	节气门轴 (含螺丝和弹簧)	SHAFT Throttle (INCLS. SCREW & SPRING)	1
4	9164	燃油杯	BOWL Fuel	1
5	91691	浮子	FLOAT	1
6	879194048	进气阀	VALVE-INLET	1
6	803861	进油针阀	VALVE Inlet Needle	1
7	6359	量孔(.052)	JET (.052)	1
-	6207	量孔(.072)	JET (.072)	1
8	9171	堵头	PLUG	1
9	813618	盖板	COVER	1
9	823648	膜片盖	COVER Diaphragm	1
10	9697	螺钉	SCREW	4
11	15827A1	本体	BODY	1
11	9702	盖/燃油泵套件	COVER/FUEL PUMP KIT	1
12	9643	螺钉	SCREW	5
13	9699	安装板	PLATE	1
14	9696	螺钉	SCREW	2
15	97611	衬垫/膜片套件	GASKET/DIAPHRAGM KIT	1
16	8237072	维修套件	REPAIR KIT	1
17	9637	盖板	COVER	1
18	9762	堵头	PLUG	1
19	192061	化油器衬垫	GASKET Carburetor	1
20	9635	膜片/衬垫	DIAPHRAGM/GASKET	1
21	128053	快怠速杆	LEVER Fast Idle	1
22	12803	启动泵支架	BRACKET Primer	1
23	821979	螺母	NUT	1
24	79964	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	1
24	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	1
25	11277	张力弹簧	SPRING Tension	1
26	400018	螺钉(M5 x 12)	SCREW (M5 x 12)	2
27	79965	螺丝 (#8-32 x .500) 不锈钢	SCREW (#8-32 x .500) Stainless Steel	1
28	112731	启动泵杆	LEVER Primer	1
29	11280	凸轮块	CAM BLOCK	1
30	11278	固定夹	CLIP Retaining	1
31	12804A1	阻风门面板总成	BEZEL ASSEMBLY Choke	1
32	128022	启动泵旋钮	PRIMER KNOB	1
33	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	1
34	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
35	174421	化油器盖	COVER Carburetor	1
36	47579	堵头	PLUG	1
37	445541	怠速线	IDLE WIRE	1
38	12970	贴纸 (慢/快)	DECAL (SLOW/FAST)	1
38	129701	贴花	DECAL	1
39	41750	嵌件	INSERT	1
39	41750T	嵌件	INSERT	1
40	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	1
41	125681	限流板	RESTRICTOR PLATE	1
-	42364A92	发动机垫片组	GASKET SET Engine	1

图 43化油器 SeaPro/Marathon10 & 15 Carburetor SeaPro/Marathon10 & 15

REF	零件编号	中文名称	英文名称	数量
1	817404A4	化油器	CARBURETOR	1
1	817404A6	化油器	CARBURETOR	1
1	817404T09	化油器(WMC-82A)	CARBURETOR (WMC-82A)	1
1	817404A7	化油器	CARBURETOR	1
1	817404T09	化油器(WMC-82A)	CARBURETOR (WMC-82A)	1
1	851908A1	化油器	CARBURETOR	1
1	851908T06	化油器(WMC-84A)	CARBURETOR (WMC-84A)	1
1	851908A2	化油器	CARBURETOR	1
1	851908T06	化油器(WMC-84A)	CARBURETOR (WMC-84A)	1
2	823716	油门阀	VALVE Throttle	1
2	815133	油门阀	VALVE Throttle	1
3	19267	节气门轴 (含螺丝和弹簧)	SHAFT Throttle (INCLS. SCREW & SPRING)	1
3	813022	节气门轴 (含螺丝和弹簧)	SHAFT Throttle (INCLS. SCREW & SPRING)	1
4	811353	燃油杯	BOWL Fuel	1
4A	811360	浮子室放油螺钉	SCREW Bowl Drain	1
5	91691	浮子	FLOAT	1
5A	F10064	轴	SHAFT	1
6	879194048	进气阀	VALVE-INLET	1
6	803861	进油针阀	VALVE Inlet Needle	1
7	4216	量孔(.064)	JET (.064)	1
7	6359	量孔(.052)	JET (.052)	1
7	6207	量孔(.072)	JET (.072)	1
8	9171	堵头	PLUG	1
9	811352	油门杆	LEVER Throttle	1
9	NSS	不单独出售-节气门杆(属于参考号3部件)	NOT SOLD SEPARATE Throttle Lever (Part of Reference #3)	1
10	8113541	阻风门轴	SHAFT Choke	1
11	15827A1	本体	BODY	1
11	9702	盖/燃油泵套件	COVER/FUEL PUMP KIT	1
12	9643	螺钉	SCREW	5
13	9699	安装板	PLATE	1
14	9696	螺钉	SCREW	2
15	97611	衬垫/膜片套件	GASKET/DIAPHRAGM KIT	1
16	8237072	维修套件	REPAIR KIT	1
17	9637	盖板	COVER	1
18	811806	阻风门阀	VALVE Choke	1
19	192061	化油器衬垫(适用时使用)	GASKET Carburetor (USE WHERE APPLICABLE)	1
20	9635	膜片/衬垫	DIAPHRAGM/GASKET	1
21	811805	阻风门杆	LEVER Choke	1
23	174421	化油器盖	COVER Carburetor	1
24	47579	堵头	PLUG	1
25	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	2
26	41750	嵌件	INSERT	2
26	41750T	嵌件	INSERT	2
27	817424	阻风门旋钮	KNOB Choke	1
28	12804A1	阻风门面板总成	BEZEL ASSEMBLY Choke	1
29	11278	固定夹	CLIP Retaining	1
30	817426	阻风门面板嵌件	INSERT Choke Bezel	1
31	817425	阻风门连杆	LINK Choke	1
32	40056110	螺丝(M5 x 30)	SCREW (M5 x 30)	1
33	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
-	42364A92	发动机垫片组	GASKET SET Engine	1
-	19072A88	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	19072T88	船用动力头	POWERHEAD MARINE	1
-	19072A97	动力头总成	POWERHEAD ASSEMBLY	1
-	19072T97	动力头总成	POWERHEAD ASSEMBLY	1

图 44夹紧支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	8894A5	夹紧支架总成 (左舷) 黑色	CLAMP BRACKET ASSEMBLY (PORT) BLACK	1
1	8894A11	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8894A6	夹紧支架总成 (左舷) 灰色	CLAMP BRACKET ASSEMBLY (PORT) GRAY	1
1	8894A12	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A3	夹紧支架总成 (右舷) 黑色	CLAMP BRACKET ASSEMBLY (STARBOARD) BLACK	1
2	8894A11	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A4	夹紧支架总成 (右舷) 灰色	CLAMP BRACKET ASSEMBLY (STARBOARD) GRAY	1
2	8894A12	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
3	92767A1	蝶形螺丝总成 (14 mm)	THUMB SCREW ASSEMBLY (14 mm)	2
3	92767A3	蝶形螺丝总成 (16 mm)	THUMB SCREW ASSEMBLY (16 mm)	2
4	73719	垫圈	WASHER	2
4	818884	垫圈	WASHER	2
5	768041	螺钉	SCREW	2
5	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
6	43431	隔套	SPACER	1
6	818539	隔套	SPACER	1
6	8M0084719	隔套	SPACER	1
7	42129	螺柱	STUD	1
7A	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	2
8	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
9	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	42078	倾斜管	TILT TUBE	1
11	30954	卡扣	CLIP	1
11	8M0085928	卡扣	CLIP	1
12	93164	螺母 (0.875)	NUT (.875)	2
13	71421	尼龙垫圈	WASHER Nylon	2
14	42390A1	倾斜回位杆总成	LEVER ASSEMBLY Tilt Return	2
15	90901	倾斜止动带-左舷侧	STRAP TILT STOP-PORT SIDE	1
16	42498	螺钉 (M6 x 1.0)	SCREW (M6 x 1.0)	2
17	31030	波形垫圈	WAVE WASHER	1
18	43216	螺栓 (0.250-20 x 3.50)	BOLT (.250-20 x 3.50)	2
19	67983	垫圈	WASHER	2
20	13855	螺母 (.250-20)	NUT (.250-20)	2
20	8267118	螺母 (.250-20)	NUT (.250-20)	2
21	814427	梭子	SHUTTLE	1
22	12869	倾斜位置标贴	DECAL Tilt Position	1

图 45外罩 Cowls

REF	零件编号	中文名称	英文名称	数量
1	9205A13	顶盖总成	TOP COWL ASSEMBLY	1
1	9420T10	顶盖总成	TOP COWL ASSEMBLY	1
1	9420A9	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0094069	顶罩	TOP COWL	1
2	444621	密封件	SEAL	1
2	8M0043151	罩壳密封条	COWL-SEAL	1
3	13691A1	隔音毯套装	SOUND BLANKET KIT	1
3	13691A02	隔音毯套装(预涂压敏胶)	SOUND BLANKET KIT (Pre-Applied Pressure Sensitive Adhesive)	1
4	16471A1	机罩锁扣(无滚轮-参见编号4)	LATCH Cowl (W/O ROLLER-SEE REF #4)	1
5	817104A3	机罩锁扣总成(带滚轮-参见编号5)	LATCH ASSEMBLY Cowl (W/ROLLER-SEE REF.#5)	1
6	180402	锁钩	LATCH HOOK	1
7	11354	后护罩	SHIELD REAR	1
7	12873	后护罩	SHIELD REAR	1
7	12873T	护罩	SHIELD	1
8	400018	后护板螺钉(M5x12)	SCREW (M5 x 12) REAR SHIELD	2
9	9204A1	下机罩(XR10/SEA PRO 10)	BOTTOM COWL (XR10/SEA PRO 10)	1
9	9204A2	下机罩(MAGNUM 10)	BOTTOM COWL (MAGNUM 10)	1
9	9204A6	下机罩(MARATHON 10)	BOTTOM COWL (MARATHON 10)	1
9	9204A2	下机罩	BOTTOM COWL	1
9A	15061	堵头	PLUG	1
9A	15061001	堵头	PLUG	1
10	12154	下机罩塞	PLUG BOTTOM COWL	1
11	11083A6	停机开关总成	SWITCH ASSEMBLY Stop	1
12	15920A54	拉绳总成	LANYARD ASSEMBLY	1
12	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
13	120441	停止开关黄铜固定座	RETAINER Brass STOP SWITCH	1
13	8M0032846	黄铜固定座	RETAINER Brass	1
14	44461A1	罩壳锁杆	LEVER Cowl Latch	1
15	76470	机罩锁杆衬套	BUSHING COWL LATCH LEVER	1
16	11394	锁扣隔套	SPACER LATCH	1
17	40019130	锁扣与锁杆螺钉(M6x30)	SCREW (M6 x 30) LATCH AND LEVER	1
17	40019131	锁扣与锁杆螺钉(M6x35)	SCREW (M6 x 35) LATCH AND LEVER	1
18	69708	锁扣与锁杆螺钉波形垫圈	WAVE WASHER LATCH AND LEVER SCREW	1

图 46曲轴、活塞与飞轮 Crankshaft, Pistons and Flywheel

REF	零件编号	中文名称	英文名称	数量
1	42691	飞轮轴	SHAFT FLYWHEEL	1
1A	818591	螺母(M14)	NUT (M14)	1
2	8908A2	飞轮总成	FLYWHEEL ASSEMBLY	1
2	859231T6	飞轮	FLYWHEEL	1
2	818540A2	飞轮总成	FLYWHEEL ASSEMBLY	1
2	859231T19	飞轮总成	FLYWHEEL ASY	1
3	17794A1	轴承	BEARING	1
4	818901	主轴承油封	SEAL MAIN BEARING	1
5	8471A2	曲轴总成	CRANKSHAFT ASSEMBLY	1
5	8M0083309	曲轴总成	CRANKSHAFT ASSY	1
6	818630A1	套筒	SLEEVE	1
7	41341	曲轴下球轴承	BEARING Ball CRANKSHAFT-LOWER	1
8	20940	球轴承卡环(小)(旧设计)	RING Snap BALL BEARING (SMALL)(OLD DESIGN)	1
9	42132	球轴承挡圈	RING Retaining BALL BEARING	1
10	13031	下垫圈	WASHER LOWER	1
11	125661	曲轴下油封	SEAL Oil - Lower CRANKSHAFT	1
12	20094	飞轮驱动半圆键	KEY Woodruff FLYWHEEL DRIVE	1
13	41342	曲轴上滚柱轴承	BEARING Roller CRANKSHAFT-UPPER	1
13	878158	滚柱轴承	BEARING Roller	1
14	125671	曲轴上油封	SEAL Oil - Upper CRANKSHAFT	1
15	8477A2	连杆总成	CONNECTING ROD ASSEMBLY	2
16	823460	连杆螺钉(M5x16)	SCREW (M5 x 16) CONNECTING ROD	4
17	42076A1	滚柱轴承总成	BEARING ASSEMBLY Roller	3
18	42186	活塞端滚针轴承	BEARING Needle PISTON END	48
19	43348	推力轴承	BEARING Thrust	4
19	8M0012297	止推垫圈@2	WASHER-THRST@2	4
20	9747A2	活塞总成(标准)	PISTON ASSEMBLY (STANDARD)	2
20	9747T2	活塞总成	PISTON ASSEMBLY	2
20	9747A4	活塞总成(.015加大)	PISTON ASSEMBLY (.015 O.S.)	2
21	18212A4	活塞环组(标准)	RING SET Piston (STANDARD)	1
21	18212A1	活塞环组(.015加大)	RING SET Piston (.015 O.S.)	2
22	42202	锁紧环	LOCK RING	4
23	824451	垫圈(内径.610x外径.890x厚度.062)	WASHER (.610 Inside Diamter x .890 Outside Diameter x .062)	1
-	19072A88	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	19072T88	船用动力头	POWERHEAD MARINE	1

图 47气缸体与盖 Cylinder Block and Covers

REF	零件编号	中文名称	英文名称	数量
1	9727A2	气缸体	CYLINDER BLOCK	1
1	9727T2	气缸体	CYLINDER BLOCK	1
2	85171	气缸体定位销	PIN Dowel CYLINDER BLOCK	2
3	42463	化油器螺柱	STUD CARBURETOR	2
3	424632	双头螺柱(M8x37.1)	STUD (M8 x 37.1)	2
4	42698	泄放软管止回阀	CHECK VALVE BLEED HOSE	1
4	426982	止回阀	CHECK VALVE	1
5	1383556	泄放软管	HOSE BLEED	1
5	99130100	软管-48英寸	TUBING-48 INCH	1
6	42984	气缸体螺柱	STUD CYLINDER BLOCK	2
6	8161949	双头螺柱(M6 x 44)	STUD (M6 x 44)	2
7	421251	螺钉(M8x55)曲轴箱至气缸体	SCREW (M8 x 55) CRANKCASE TO CYLINDER BLOCK	6
7	42125	螺钉(M8x55)	SCREW (M8 x 55)	6
7A	17866	槽销	PIN Groove	1
8	400634	螺母(M6)气缸体螺柱	NUT (M6) CYLINDER BLOCK STUD	2
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
9	191861	动力头衬垫	GASKET Powerhead	1
10	42381A2	簧片阀总成	REED BLOCK ASSEMBLY	1
10	828435A3	簧片阀组	REED BLOCK	1
11	42657A1	止回阀	CHECK VALVE	1
11	42657A3	止回阀	CHECK VALVE	1
12	42137	簧片阀密封件	SEAL REED BLOCK	1
13	195982	簧片阀衬垫	GASKET REED BLOCK	1
14	4000171	螺钉(M6x16)簧片阀	SCREW (M6 x 16) REED BLOCK	3
15	4204410	簧片	REED	2
15	825141	簧片	REED	2
16	179031	簧片止挡	STOP Reed	2
16	828435A3	簧片阀组	REED BLOCK	2
17	4005764	螺钉(M3.5x8)簧片固定	SCREW (M3.5 x 8) REED ATTACHING	6
18	400213	螺母(M8)不锈钢化油器螺柱	NUT (M8) Stainless Steel CARBURETOR STUD	2
19	42521	排气盖	COVER EXHAUST	1
19	8M0048005	排气盖总成	COVER EXHAUST MAN	1
20	40062129	螺钉(M6x25)排气盖至气缸体	SCREW (M6 x 25) EXHAUST COVER TO CYLINDER BLOCK	11
21	19185	排气盖衬垫	GASKET EXHAUST COVER	1
22	423651	挡板	PLATE Baffle	1
22	42365	挡板	PLATE Baffle	1
23	19184	挡板衬垫	GASKET BAFFLE PLATE	1
24	19107F1	进气盖	COVER Intake	1
24	17863A1	进气盖总成	COVER ASSEMBLY Intake	1
25	56759	倒钩接头	FITTING Barbed	1
25	15133	接头	FITTING	1
26	1383556	软管	HOSE	2
26	99130100	软管-48英寸	TUBING-48 INCH	2
27	59169	接头	FITTING	1
27	59169003	三通接头	FITTING Tee	1
28	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
29	192031	进气盖衬垫	GASKET INTAKE COVER	1
30	40062129	螺钉(M6x25)盖至气缸体	SCREW (M6 x 25) COVER TO CYLINDER BLOCK	3
31	99127109	示警管(57英寸散装)	LINE (57.00 Inches Bulk) TELL TALE	1
31	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
32	94848	下机罩示警软管接头	FITTING TELL TALE HOSE-BOTTON COWL	1
33	8906A1	盖总成	COVER ASSEMBLY	1
33	8906A02	盖总成	COVER ASSEMBLY	1
34	192071	衬垫	GASKET	1
34	19207002	衬垫	GASKET	1
35	146732	节温器盖	COVER THERMOSTAT	1
35	8M0039352	盖板	COVER	1
36	192051	衬垫	GASKET	1
36	19205002	衬垫	GASKET	1
37	40062129	螺钉(M6x25)	SCREW (M6 x 25)	2
38	14586	节温器(120度)	THERMOSTAT (120 Degree)	1
39	62386	节温器衬垫	GASKET THERMOSTAT	1
39	8M0204714	衬垫@4	GASKET @4	1
40	29111	直通接头	CONNECTOR (STRAIGHT)	1
40	291112	接头	FITTING	1
41	40062129	螺钉(M6x25)盖固定	SCREW (M6 x 25) COVER ATTACHING	6
-	42364A92	发动机垫片组	GASKET SET Engine	1
-	19072A88	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	19072T88	船用动力头	POWERHEAD MARINE	1

图 48驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	822154A1	壳体总成 (短) 黑色	HOUSING ASSEMBLY (SHORT) BLACK	1
1	822155A1	壳体总成 (长) 黑色	HOUSING ASSEMBLY (LONG) BLACK	1
1	822154A2	壳体总成 (短) 灰色	HOUSING ASSEMBLY (SHORT) GRAY	1
1	822155A2	壳体总成 (长) 灰色	HOUSING ASSEMBLY (LONG) GRAY	1
2	195992	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
3	421891	支架	MOUNT	4
3	8M0039074	支架	MOUNT	4
4	42374F6	安装盖	COVER Mount	2
4	42374F5	安装盖	COVER Mount	2
4	42374F6	安装盖	COVER Mount	2
5	4009238	螺钉(M6x80)安装盖	SCREW (M6 x 80) MOUNT COVER	2
6	400256	锁紧垫圈 (M6) 盖螺钉	LOCKWASHER (M6) COVER SCREW	2
7	400212	螺母(M6)不锈钢盖螺钉	NUT (M6) Stainless Steel COVER SCREW	2
8	40011131	螺钉 (M6 x 35) 不锈钢驱动轴壳体至板	SCREW (M6 x 35) Stainless Steel DRIVE SHAFT HOUSING TO PLATE	4
9	413448	适配板 (无管)	ADAPTER PLATE (NO TUBE)	1
9	41344A3	适配板总成 (1-1/8"内径管)	ADAPTER PLATE ASSEMBLY (1-1/8"I.D.TUBE)	1
10	11287	适配板密封件	SEAL Adapter Plate	1
10	11287001	适配板密封件	SEAL Adapter Plate	1
11	42123	水管(短型)	TUBE Water (SHORT)	1
11	42122	水管(长型)	TUBE Water (LONG)	1
12	42371	水管固定座	HOLDER WATER TUBE	1
13	192012	衬垫	GASKET	1
14	42380	密封件	SEAL	1
14	42380001	水管密封件	SEAL Water Tube	1
15	42465	水管隔套	SPACER WATER TUBE	1
16	400035	螺钉 (M5 x 16) 壳体至适配板	SCREW (M5 x 16) HOUSING TO ADAPTOR PLATE	2
17	445551	轴承座(长型)	BLOCK Bearing (LONG)	1
-	42364A92	发动机垫片组	GASKET SET Engine	1

图 49燃油滤清器总成 Fuel Filter Assembly

REF	零件编号	中文名称	英文名称	数量
1	87946A15	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
1	889527A07	滤清器套件	FILTER KIT	1
2	91935	球形燃油滤清器	BALL FUEL FILTER	1
2	858731	球形燃油滤清器	BALL Fuel Filter	1
3	87946A3	滤清器总成	FILTER ASSEMBLY	1
3	87946Q04	燃油滤清器套件	FILTER KIT Fuel	1
4	98277	燃油滤清器密封件	SEAL FUEL FILTER	1
4	897536	密封件	SEAL	1
5	99127109	管路(57.00英寸散装)滤清器至化油器	LINE (57.00 Inches Bulk) FILTER TO CARBRETOR	1
5	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
6	99127109	滤清器至适配器油管(57英寸散装)	LINE (57.00 Inches Bulk) FILTER TO ADAPTOR	1
6	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
7	816311	燃油管束带(8英寸)	TIE STRAP (8.00 Inches) FUEL LINE	4
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
8	18202	护孔环	GROMMET	1
9	15781A9	燃油连接套件	CONNECTOR KIT Fuel	1
10	4000330	适配器螺丝(M6x25)	SCREW (M6 x 25) ADAPTOR	1
10	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1

图 50齿轮箱（驱动轴）（2.00:1齿轮比） Gear Housing (Driveshaft)(2.00:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8833A13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A14	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T14	齿轮箱-短型-灰	GEAR HSG-SHORT-GR	1
-	8833A16	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T16	ORD 1666-8833T15	ORD 1666-8833T15	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083312	GC BASIC9.9/15 4S	GC BASIC9.9/15 4S	1
1	8833A18	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic-Gray	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
2	12009	衬套 (0.31 x 0.45 x 0.50)	BUSHING (.31 x .45 x .50)	1
3	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
3	8M0058389	放油螺钉套件	SCREW KIT Drain	1
4	19183	纤维垫圈	WASHER Fiber	1
4	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
5	822244A1	衬套总成	SLEEVE ASSEMBLY	1
6	823944	套筒	SLEEVE	1
7	823943	衬套	BUSHING	1
8	79953	螺钉(0.375-16x0.250)	SCREW (.375-16 x .250)	1
8	79953Q04	放油螺钉套件	SCREW KIT Drain	1
9	19183	纤维垫圈	WASHER Fiber	1
9	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
10	421991	滤网	SCREEN	1
11	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	2
12	42121A2	阳极总成	ANODE ASSEMBLY	1
12	42121Q02	铝阳极@2	ANODE(ALUM) @2	1
13	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	1
14	42133	密封件	SEAL	1
15	8219251	小齿轮-13-26	GEAR Pinion - 13-26	1
16	41369	垫圈	WASHER	1
17	22756	滚柱轴承	BEARING Roller	1
18	42040A5	水泵底座总成	BASE ASSEMBLY Water Pump	1
18	42040T5	水泵底座总成	BASE ASSEMBLY Water Pump	1
19	192042	衬垫	GASKET	1
19	192043	衬垫	GASKET	1
20	33613	密封件	SEAL	1
21	42375	固定座	RETAINER	1
22	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	822236	四角密封环	QUAD RING	1
24	413651	油封	SEAL Oil	2
25	19202	水泵板衬垫	GASKET Water Pump Plate	1
25	19202001	衬垫	GASKET	1
26	42185A1	水管总成	TUBE ASSEMBLY Water	1
27	42200	面板	FACE PLATE	1
28	42089A2	盖总成	COVER ASSEMBLY	1
29	421021	密封件	SEAL	1
30	420382	叶轮	IMPELLER	1
30	42038Q02	叶轮	IMPELLER	1
31	42376A2	键总成	KEY ASSEMBLY	1
31	8M0173458	叶轮键	KEY IMPELLER	1
32	444671	导套	GUIDE	1
33	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	5
33	8M0214957	螺钉	SCREW	5
34	29245	垫圈（0.281 x 0.500 x 0.060）不锈钢（适用处使用）	WASHER (.281 x .500 x .060) Stainless Steel (USE WHERE APPLICABLE)	1
34	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
35	42039	凸轮	CAM	1
36	42145	换档轴	SHIFT SHAFT	1
36	8M0026064	换档轴-短	SHAFT-SHIFT SHORT	1
36	42146	换档轴	SHIFT SHAFT	1
36	8M0026065	换档轴-长	SHAFT-SHIFT-LONG	1
37	42389	E型卡环	E RING	1
38	42126	导套	GUIDE	2
38	8M0036770	导套	GUIDE	2
39	40011109	螺钉 (M5 x 25) 不锈钢	SCREW (M5 x 25) Stainless Steel	1
40	400633	螺母 (M5)	NUT (M5)	1
40	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
41	823389	驱动轴	DRIVESHAFT	1
41	823390	驱动轴	DRIVESHAFT	1
42	822248	止推垫片	THRUST WASHER	1
-	42089A5	水泵套件	PUMP KIT Water	1
-	42364A92	发动机垫片组	GASKET SET Engine	1
-	41365A3	密封套件	SEAL KIT	1

图 51齿轮箱螺旋桨轴-2.00:1齿轮比 Gear Housing Propeller Shaft - 2.00:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8833A13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833A14	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T14	齿轮箱-短型-灰	GEAR HSG-SHORT-GR	1
-	8833A16	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8833T16	ORD 1666-8833T15	ORD 1666-8833T15	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083312	GC BASIC9.9/15 4S	GC BASIC9.9/15 4S	1
1	8833A18	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic-Gray	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
43	821321A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
44	821924A1	前进齿轮总成 (26齿)	GEAR ASSEMBLY Forward (26 TEETH)	1
45	41367	衬套	BUSHING	1
46	813139	凸轮从动件	FOLLOWER Cam	1
47	821930A1	离合器总成	CLUTCH ASSEMBLY	1
48	823951	十字销	PIN Cross	1
49	42204	弹簧	SPRING	1
50	821929	螺旋桨轴	PROPELLER SHAFT	1
51	8219261	倒档齿轮-13/26	GEAR Reverse - 13/26	1
51	821926T1	倒档齿轮-13/26	GEAR Reverse - 13/26	1
52	42144A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
52	42144T3	轴承座	CARRIER Bearing	1
53	33145	O型圈(1.984x0.139)	O-RING (1.984 x .139)	1
53	8M0214923	O型圈(1.98x1.39)	O-RING (1.98 x 1.39)	1
54	821927	衬套	BUSHING	1
55	99325	密封件	SEAL	1
56	821928	油封	SEAL Oil	1
57	82407110	螺钉(M8 x 50)	SCREW (M8 x 50)	1
58	8240717	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
59	828156A12	黑色MAX螺旋桨9x9右旋铝3叶	BLACK MAX PROPELLER 9 X 9 RH AL 3 BL	1
60	420911	隔套	SPACER	1
61	13914	螺母(M10)	NUT (M10)	1
61	40140	螺母(M10)	NUT (M10)	1
62	821932	推力毂	THRUST HUB	1
62	8219321	推力毂	THRUST HUB	1
63	822559A1	倒挡排气块杯总成	CUP ASSEMBLY Reverse Exhaust Block	1
63	822559Q01	杯套	CUP	1
-	42364A92	发动机垫片组	GASKET SET Engine	1
-	41365A3	密封套件	SEAL KIT	1

图 52点火组件 Ignition Components

REF	零件编号	中文名称	英文名称	数量
1	86617A13	定子总成	STATOR ASSEMBLY	1
1	86617A20	定子总成	STATOR ASSEMBLY	1
2	4000120	螺丝(M5 x 25)	SCREW (M5 x 25)	2
3	400015	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
3	400018	螺钉(M5 x 12)	SCREW (M5 x 12)	1
4	98450A5	触发器总成	TRIGGER ASSEMBLY	1
4	98450A10	触发器总成	TRIGGER ASSEMBLY	1
5	11100	卡扣	CLIP	1
6	7452A15	开关盒总成	SWITCHBOX ASSEMBLY	1
6	7452A19	开关盒总成	SWITCHBOX ASSEMBLY	1
7	40019108	螺钉（M5×20）	SCREW (M5 x 20)	3
8	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
9	7370A13	点火线圈总成	COIL ASSEMBLY Ignition	2
9	8M0230859	点火线圈总成	COIL IGNITION ASY	2
10	40112	螺钉（M6 x 45）	SCREW (M6 x 45)	2
11	88173	锁紧垫圈	TAB WASHER	2
12	88171	线圈衬套	BUSHING COIL	2
13	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
14	813715A2	高压电缆组（5和8.25英寸）	CABLE SET High Tension (5 and 8.25 Inch)	1
15	63709A1	火花塞护套/端子套件	BOOT/TERMINAL KIT SPARK PLUG	2
16	14814568	火花塞(NKG BPZ8HS-15)	SPARK PLUG (NKG #BPZ8HS-15)	2
16	19424	火花塞 (NGK#BP8HS-15)	SPARK PLUG (NGK#BP8HS-15)	2
16	8M0114746	SP BP8HS-15 @4	SP BP8HS-15 @4	2
17	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
17	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
18	86704A2	定子总成	STATOR ASSEMBLY	1
18	86704A10	辅助定子	STATOR Auxiliary	1
19	4000123	螺丝(M5 x 30)	SCREW (M5 x 30)	3
20	63813	端子排	TERMINAL BLOCK	1
20	638131	端子排	TERMINAL BLOCK	1
21	48409	螺钉 (#10-16 x .625) 不锈钢	SCREW (#10-16 x .625) Stainless Steel	2
22	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2

图 53手动启动器 Manual Starter

REF	零件编号	中文名称	英文名称	数量
-	42207A6	手拉启动器总成	STARTER ASSEMBLY Recoil	1
-	42207A7	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0070659	手动启动器壳体总成	HOUSING ASSEMLBY Manual Starter	1
1	422072	启动器壳体	HOUSING Starter	1
1	42207T02	ORD 8M0070659	ORD 8M0070659	1
2	42690	衬套	BUSHING	1
2	8M0183792	绳索衬套	ROPE BUSHING	1
3	818853	挡圈	RING Retaining	1
4	868571	弹簧	SPRING	1
4	86857T01	弹簧	SPRING	1
5	4203450	启动器滑轮	PULLEY Starter	1
5	42034T04	滑轮-启动器	SHEAVE-STARTER	1
6	12066A9	绳索	ROPE	1
6	12066Q10	启动绳@2	ROPE-STARTER@2	1
7	86851	弹簧	SPRING	2
7	86851T02	弹簧 @2	SPRING @2	2
8	868501	凸轮	CAM	2
9	868491	挡圈	RING Retaining	2
9	86849T01	环 @2	RING @2	2
10	86852	弹簧	SPRING	1
10	868523	弹簧	SPRING	1
11	86853	凸轮	CAM	1
11	86853T01	凸轮	CAM	1
12	818838	螺钉	SCREW	1
12	826253	螺钉(.250-20 x .625)	SCREW (.250-20 x .625)	1
13	90478	垫	PAD	1
13	833161T	毛毡垫	PAD-FELT	1
14	19018	支架	REST	1
14	19018T	支架-启动器手柄	REST-STARTER HDL	1
15	12674	支架	SUPPORT	1
16	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	2
17	309772	隔套	SPACER	4
18	400633	螺母 (M5)	NUT (M5)	2
18	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
19	42171	上操纵杆	LEVER (UPPER)	1
19	42171T	杠杆	LEVER	1
20	56681	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
20	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
21	42173	下操纵杆	LEVER (LOWER)	1
21	42173T	杠杆	LEVER	1
22	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
23	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
24	85174A1	手柄总成	HANDLE ASSEMBLY	1
25	8161945	螺柱(M6×32)	STUD (M6 x 32)	3
26	8268336	螺母 (M6)	NUT (M6)	3
26	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3

图 54维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称
-	81639990	零件手册 XR-10/MAGNUM 10/SEA PRO 10/MARATHON 10	PARTS MANUAL XR-10/MAGNUM 10/SEA PRO 10/MARATHON 10
-	816290A90	标贴套装(XR10)	DECAL SET (XR10)
-	816291A92	标贴套装(MAGNUM 10)	DECAL SET (MAGNUM 10)
-	817633A91	标贴套装(SEA PRO 10)	DECAL SET (SEA PRO 10)
-	13361A91	标贴套装(MARATHON 10)	DECAL SET (MARATHON 10)
-	12048930	用户指南(XR 10)	OWNERS GUIDE (XR 10)
-	14138930	用户指南(MAGNUM 10)	OWNERS GUIDE (MAGNUM 10)
-	816755930	用户指南(SEA PRO 10)	OWNERS GUIDE (SEA PRO 10)
-	816757930	使用手册（马拉松10）	OWNERS GUIDE (MARATHON 10)

图 55旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	8831A6	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A13	旋转支架-黑色	SWIVEL BRKT-BLACK	1
1	8831A7	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A14	ORD 3402-8831A13	ORD 3402-8831A13	1
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831T08	旋转支架-黑色	BRKT-SWIVEL-BLACK	1
1	8831A9	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	74036	润滑脂接头	FITTING Grease	3
2	8M0169589	润滑脂接头	FITTING Grease	3
3	42124A2	副驾驶板总成	PLATE ASSEMBLY Co-Pilot	1
4	421402	轴承	BEARING	1
5	420801	推力轴承-上	BEARING Thrust - Upper	1
5	42080T01	轴承	BEARING	1
6	42139	衬套	BUSHING	1
7	42077	密封件	SEAL	1
8	42373	止推垫片	THRUST WASHER	1
9	421301	弹簧	SPRING	1
10	420824	支架	BRACKET	1
10	42082T04	支架	BRACKET	1
11	420811	销	PIN	1
12	421411	倒挡锁钩	HOOK Reverse Lock	1
12	8M0075731	倒挡钩	HOOK Reverse	1
13	42083	枢轴销	PIN Pivot	1
13	830741A1	枢轴销总成	PIN ASSEMBLY Pivot	1
14	8M0027716	垫圈 (0.390 x 0.600 x 0.032) 不锈钢	WASHER (.390 x .600 x .032) Stainless Steel	1
15	830741A1	枢轴销总成	PIN ASSEMBLY Pivot	1
16	NSS	非单独销售挡圈	NOT SOLD SEPARATE Retaining Ring	1
17	8M0027716	垫圈 (0.390 x 0.600 x 0.032) 不锈钢	WASHER (.390 x .600 x .032) Stainless Steel	1
18	42128	弹簧	SPRING	1
19	42085F4	提手	CARRYING HANDLE	1
19	420852	手柄-黑色	HANDLE-BLACK	1
19	42085F5	提手	CARRYING HANDLE	1
19	42085F4	提手	CARRYING HANDLE	1
20	42127	弹簧	SPRING	1
21	13194	挡圈	RING Retaining	2
22	821961	杆	ROD	1
23	8165621	圆盘	DISC	2
24	821958A1	板组件套件	PLATE KIT	1
25	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
26	821957	制动板	BRAKE PLATE	1
27	29330	垫圈	WASHER	1
28	821959	手柄	HANDLE	1
29	34863	螺母 (.375-24)	NUT (.375-24)	1
29	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
-	8237011	副驾驶贴花	DECAL Co-Pilot	1

图 56旋转头与转向手柄 Swivel Head and Steering Handle

REF	零件编号	中文名称	英文名称	数量
1	42213A24	旋转头	SWIVEL HEAD	1
1	42213A25	旋转头	SWIVEL HEAD	1
2	823939	衬套	BUSHING	2
3	822147	舵柄手柄板	PLATE Tiller Handle	1
3	8221471	安装板	PLATE	1
4	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
4	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	822145	垫圈	WASHER	2
6	826792	波形垫圈	WAVE WASHER	1
7	822146	垫圈	WASHER	1
8	821468A8	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	821468A66	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	821468A9	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	821468T9	ORD 821468A66	ORD 821468A66	1
9	822441	固定座	RETAINER	1
10	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
11	822148A3	盖板套件	COVER KIT	1
11	822148A2	盖板套件	COVER KIT	1
12	822150	滑轮	PULLEY	1
13	NSS	不单独出售-滑轮壳体(属于参考号11部件)	NOT SOLD SEPARATE Pulley Case (PART OF REF. #11)	1
14	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
14	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
15	432429	节气门拉索	CABLE Throttle	2
15	43242T09	节气门拉索	CABLE-THROTTLE	2
15	432426	节气门拉索	CABLE Throttle	2
16	9600910	套筒	SLEEVE	1
16	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
17	8242002	贴花	DECAL	1
17	8242001	贴花	DECAL	1
17	8242004	贴花	DECAL	1
18	99589	握把	GRIP	1
18	8M0221732	外握把	GRIP OUTER	1
19	823609A1	停机开关总成	SWITCH ASSEMBLY Stop	1
19	8M0104615	开关总成	SWITCH ASSY	1
20	821972	节气门旋钮	KNOB Throttle	1
20	821972T	节气门旋钮	KNOB Throttle	1
21	821971	节气门锁	LOCK Throttle	1
21	892995	节气门锁	LOCK Throttle	1
22	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
22	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
23	822429	节气门手柄	HANDLE Throttle	1
23	821465	节气门手柄	HANDLE Throttle	1
24	821463A1	舵柄管	TILLER TUBE	1
24	821463T01	舵柄管	TUBE-TILLER	1
25	96203	弹簧	SPRING	1

图 57油门与换挡联动装置（侧换挡） Throttle and Shift Linkage (Side Shift)

REF	零件编号	中文名称	英文名称	数量
1	421811	线缆支架	BRACKET Cable	1
2	4000171	螺钉(M6 x 16)	SCREW (M6 x 16)	2
3	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1
4	4002314	垫圈	WASHER	1
5	421571	换挡手柄	SHIFT HANDLE	1
6	44459	护孔环	GROMMET	1
6	44459001	护孔环	GROMMET	1
7	8155501	换档轴	SHIFT SHAFT	1
8	42156	杠杆	LEVER	1
9	42153	杠杆	LEVER	1
10	39627	弹簧	SPRING	1
11	400011	螺钉（M5×8）	SCREW (M5 x 8)	2
12	421671	正时连杆	TIMING LINK	1
13	421631	控制杆	LEVER Control	1
14	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
15	69708	波形垫圈	WAVE WASHER	1
16	42164	弹簧	SPRING	1
17	13676	弹簧	SPRING	1
18	421662	执行器	ACTUATOR	1
19	421621	衬套	BUSHING	1
20	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
21	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
22	42161	互锁连杆	LINK INTERLOCK	1
23	421592	杠杆	LEVER	1
24	42160	弹簧	SPRING	1
25	4000331	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
26	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
27	421581	衬套	BUSHING	1

图 58油门与换挡联动装置（舵柄型号） Throttle and Shift Linkage (Tiller Handle Models)

REF	零件编号	中文名称	英文名称	数量
1	421481	控制平台	CONTROL PLATFORM	1
2	94085A1	齿轮	GEAR	1
3	826650	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
4	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
4	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
5	42149	短隔套	SPACER (SHORT)	1
5	856737	隔套	SPACER	1
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
7	42151	主操纵杆	LEVER Primary	1
8	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
9	42150	长隔套	SPACER (LONG)	1
9	856738	隔套	SPACER	1
10	4000171	螺钉(M6 x 16)	SCREW (M6 x 16)	2
11	421671	正时连杆	TIMING LINK	1
12	421631	控制杆	LEVER Control	1
13	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
14	421662	执行器	ACTUATOR	1
15	42161	互锁连杆	LINK INTERLOCK	1
16	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
17	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
18	421621	衬套	BUSHING	1
19	42164	弹簧	SPRING	1
20	69708	波形垫圈	WAVE WASHER	1
21	13676	弹簧	SPRING	1
22	19385A1	节气门连杆总成	LINK ASSEMBLY Throttle	1
22	8M0084745	节气门连杆总成	LINK ASY-THROTTLE	1
23	19384	插座	SOCKET	1
23	8M0084742	插座	SOCKET	1
24	421592	杠杆	LEVER	1
25	421581	衬套	BUSHING	1
26	42160	弹簧	SPRING	1
27	4000331	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
28	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
29	42156	杠杆	LEVER	1
30	42153	杠杆	LEVER	1
31	8155501	换档轴	SHIFT SHAFT	1
32	815567A1	换挡连杆	SHIFT LINK	1
32	815567T02	换挡连杆总成	SHIFT LINK ASSY	1
33	400011	螺钉（M5×8）	SCREW (M5 x 8)	2
34	39627	弹簧	SPRING	1

图 59专用工具 Tools-Special

REF	零件编号	中文名称	英文名称	数量
-	824785A1	衬套和密封安装工具	INSTALLER TOOL Bushing And Seal	1
-	13664	轴承座安装工具, 6/15马力	INSTALLER TOOL Bearing Carrier, 6/15 Hp	1
-	83165M	轴承拉拔器总成	PULLER ASSEMBLY Bearing	1
-	83165T	拉拔器总成	PULLER ASSEMBLY	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
-	824787	衬套拆卸工具	REMOVAL TOOL Bushing	1
-	36392	化油器量具	GAUGE TOOL Carburetor	1
-	29287	量规工具	GAUGE TOOL	1
-	824788A1	轴承拆卸工具	REMOVAL TOOL Bearing	1
-	824790A1	驱动轴衬套安装工具	INSTALLATION TOOL Driveshaft Bushing	1
-	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
-	8M0161873	固定工具	HOLDER TOOL	1
-	24937A1	固定工具	HOLDER TOOL	1
-	8M0161873	固定工具	HOLDER TOOL	1
-	24937A1	固定工具	HOLDER TOOL	1
-	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
-	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
-	13655	心轴	MANDREL	1
-	13655T	心轴	MANDREL	1
-	99750A1	万用表	MULTI METER	1
-	13663A1	活塞销安装工具	INSTALLER TOOL Piston Pin	1
-	13663T1	活塞销安装工具	INSTALLER TOOL Piston Pin	1
-	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
-	13662A1	动力头支架工具	STAND TOOL Powerhead	1
-	13662T1	动力头支架工具	STAND TOOL Powerhead	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	59339	维修用转速表	SERVICE TACHOMETER	1
-	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
-	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
-	24283	卡簧钳	PLIERS Snap Ring	1
-	850439T1	八腔测试仪	TESTER Eight Chamber (EIGHT CHAMBER)	1
-	63998A1	单腔间隙工具	GAP TOOL Single Chamber (SINGLE CHAMBER)	1
-	99379	正时灯	TIMING LIGHT	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	NSS	非单独销售膨胀杆(Snap-On #CG 40-4)	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG 40-4)	1
-	NSS	非单独销售夹头(Snap-On #CG 40-15)	NOT SOLD SEPARATE Collet (Snap-On #CG 40-15)	1
-	NSS	非单独销售膨胀杆(Snap-On #CG40A6)	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40A6)	1
